Trong các dây chuyền sản xuất hiện đại, máy chiết rót được sử dụng rộng rãi trong ngành thực phẩm, đồ uống, mỹ phẩm, hóa chất, dược phẩm và nhiều lĩnh vực công nghiệp khác. Để bảo đảm quá trình chiết rót diễn ra chính xác, ổn định và đáp ứng yêu cầu sản xuất, hệ thống máy thường được tích hợp màn hình HMI để người vận hành theo dõi trạng thái, cài đặt thông số và điều chỉnh tốc độ chiết theo từng loại sản phẩm. Tuy nhiên, sau một thời gian hoạt động, nhiều doanh nghiệp gặp tình trạng HMI máy chiết rót không chỉnh được tốc độ chiết, thông số cài đặt không thay đổi, tốc độ thực tế không đúng với giá trị hiển thị hoặc máy vẫn chạy ở một tốc độ cố định dù người vận hành đã thao tác trên màn hình.

Đây là sự cố cần được kiểm tra cẩn thận bởi nguyên nhân không phải lúc nào cũng xuất phát từ màn hình cảm ứng. Lỗi có thể liên quan đến chương trình HMI, quyền truy cập, dữ liệu truyền thông giữa HMI và PLC, cấu hình biến tần, bộ điều khiển servo, cảm biến lưu lượng, van chiết hoặc các điều kiện liên động trong hệ thống. Nếu chỉ thay màn hình mà không xác định nguyên nhân thực tế, thiết bị có thể tiếp tục gặp lỗi sau khi lắp đặt, khiến doanh nghiệp tốn thêm chi phí sửa chữa và kéo dài thời gian dừng máy.

CATEC cung cấp dịch vụ kiểm tra, khắc phục và sửa chữa màn hình HMI máy chiết rót theo tình trạng thực tế của thiết bị. Dịch vụ hướng đến việc xác định chính xác nguyên nhân khiến người vận hành không thể điều chỉnh tốc độ chiết, kiểm tra khả năng hoạt động của màn hình, đánh giá đường truyền dữ liệu và phối hợp kiểm tra các thiết bị điều khiển liên quan. Tùy từng trường hợp, kỹ thuật viên có thể đề xuất sửa bo mạch, xử lý lỗi cảm ứng, khắc phục lỗi truyền thông, kiểm tra chương trình hoặc thay thế linh kiện phù hợp.

Với nhu cầu sản xuất liên tục tại các nhà máy, việc tìm kiếm đơn vị sửa chữa nhanh chóng, có quy trình kiểm tra rõ ràng và chính sách bảo hành minh bạch là yếu tố rất quan trọng. Dịch vụ Sửa chữa màn hình HMI máy chiết rót giúp doanh nghiệp có thêm phương án xử lý khi giao diện điều khiển gặp sự cố, hạn chế thay thế thiết bị không cần thiết và hỗ trợ đưa dây chuyền trở lại hoạt động sau khi các điều kiện an toàn đã được xác nhận.

1. Tổng quan về lỗi HMI máy chiết rót không chỉnh được tốc độ chiết

HMI là giao diện giúp người vận hành tương tác với máy móc và hệ thống tự động hóa. Trên máy chiết rót, màn hình HMI thường cho phép lựa chọn chế độ vận hành, cài đặt tốc độ, điều chỉnh thời gian chiết, theo dõi trạng thái van, giám sát số lượng sản phẩm và hiển thị cảnh báo trong quá trình sản xuất.

Tùy thiết kế máy, tốc độ chiết có thể được điều khiển thông qua biến tần, servo, bộ điều khiển lưu lượng, bơm định lượng hoặc các thông số xử lý trong PLC. HMI chủ yếu cung cấp giao diện nhập và hiển thị dữ liệu; PLC hoặc bộ điều khiển chuyên dụng thường chịu trách nhiệm thực thi logic điều khiển.

Khi người vận hành không thể thay đổi tốc độ chiết trên HMI, cần xác định rõ lỗi thuộc nhóm nào:

• Không nhập được giá trị tốc độ trên màn hình.

• Nhập được nhưng không lưu được thông số.

• Giá trị hiển thị thay đổi nhưng tốc độ máy không thay đổi.

• Tốc độ chỉ thay đổi trong một khoảng giới hạn.

• Thông số tự trở về giá trị cũ sau khi xác nhận.

• Màn hình bị treo hoặc không phản hồi khi thao tác.

• HMI xuất hiện cảnh báo mất kết nối với PLC.

• Máy chỉ hoạt động ở một chế độ hoặc tốc độ cố định.

Mỗi biểu hiện có thể tương ứng với một nguyên nhân khác nhau. Vì vậy, quy trình sửa chữa cần kết hợp kiểm tra màn hình, chương trình điều khiển và các thiết bị liên quan để tránh kết luận sai.

Dịch vụ Sửa chữa màn hình HMI máy chiết rót cần được triển khai theo hướng xác định nguyên nhân gốc, kiểm tra đúng phạm vi và chỉ thay linh kiện khi có cơ sở kỹ thuật phù hợp.

2. Vai trò của màn hình HMI trong hệ thống máy chiết rót

Màn hình HMI có vai trò quan trọng trong việc điều khiển và giám sát dây chuyền chiết rót. Thiết bị không chỉ hiển thị thông tin mà còn tạo điều kiện để người vận hành thay đổi các thông số đã được kỹ sư thiết kế cho phép.

3. Dấu hiệu nhận biết HMI máy chiết rót không chỉnh được tốc độ

Trước khi tiến hành sửa chữa, cần mô tả chính xác hiện tượng xảy ra. Đây là bước quan trọng giúp rút ngắn thời gian kiểm tra và hạn chế thay linh kiện không cần thiết.

3.1. Không nhập được thông số tốc độ

Người vận hành chạm vào ô cài đặt tốc độ nhưng bàn phím số không xuất hiện hoặc giá trị không thay đổi.

Nguyên nhân có thể là tấm cảm ứng bị lỗi, vùng chạm không hoạt động, đối tượng nhập liệu bị khóa hoặc chương trình HMI đang ở chế độ chỉ xem.

3.2. Nhập được nhưng không xác nhận được

Người vận hành nhập giá trị mới nhưng nút xác nhận không phản hồi, hoặc thông số không được lưu sau khi nhấn xác nhận.

Trường hợp này có thể liên quan đến cảm ứng, logic xử lý trên HMI, điều kiện cho phép thay đổi thông số hoặc lỗi giao tiếp với PLC.

3.3. Thông số thay đổi nhưng tốc độ thực tế không đổi

Đây là tình huống cần phân biệt giữa giá trị hiển thị và giá trị điều khiển thực tế.

HMI có thể đang thay đổi một biến nội bộ hoặc biến hiển thị, trong khi PLC vẫn sử dụng một giá trị đặt khác. Cũng có thể PLC không truyền lệnh mới đến biến tần hoặc servo.

Kỹ thuật viên cần kiểm tra luồng dữ liệu từ HMI đến PLC và từ PLC đến thiết bị điều khiển tốc độ.

3.4. Giá trị tốc độ tự trở về mức cũ

Nếu thông số vừa nhập lập tức trở về giá trị ban đầu, nguyên nhân có thể do PLC ghi đè dữ liệu, chương trình giới hạn giá trị, thông số chưa được lưu đúng nơi hoặc HMI không nhận được dữ liệu xác nhận.

Không nên liên tục nhập lại giá trị khi chưa xác định được nguyên nhân, đặc biệt nếu thông số có thể ảnh hưởng đến tốc độ vận hành thực tế.

3.5. Tốc độ bị giới hạn

Một số máy cho phép điều chỉnh tốc độ trong phạm vi xác định. Khi người vận hành nhập giá trị ngoài giới hạn, PLC có thể từ chối hoặc tự động đưa về giá trị hợp lệ.

Nếu tốc độ không thể tăng hoặc giảm vượt một ngưỡng nhất định, cần kiểm tra giới hạn phần mềm, chế độ vận hành, thông số biến tần và điều kiện liên động.

3.6. Màn hình xuất hiện lỗi truyền thông

Nếu HMI hiển thị cảnh báo mất kết nối hoặc dữ liệu không cập nhật, lệnh điều chỉnh tốc độ có thể không đến được PLC.

Trong trường hợp này, cần kiểm tra cáp truyền thông, cấu hình giao tiếp, nguồn PLC, trạng thái CPU và các cổng kết nối.

4. Nguyên nhân khiến HMI máy chiết rót không điều chỉnh được tốc độ

Không có một nguyên nhân duy nhất áp dụng cho tất cả máy chiết rót. Cần kiểm tra theo từng nhóm lỗi để xác định chính xác bộ phận gây sự cố.

4.1. Lỗi tấm cảm ứng HMI

Tấm cảm ứng bị liệt hoặc sai vị trí có thể khiến người vận hành không thao tác được với ô nhập tốc độ.

Dấu hiệu thường gặp là một số vùng trên màn hình không nhận thao tác, phải chạm nhiều lần hoặc thao tác ở vị trí này nhưng hệ thống phản hồi ở vị trí khác.

Nếu lỗi chỉ xuất hiện tại vùng nhập tốc độ, cần kiểm tra cả tình trạng cảm ứng và thiết kế giao diện trước khi kết luận.

Phương án xử lý có thể gồm kiểm tra cáp cảm ứng, hiệu chuẩn theo hướng dẫn của model hoặc thay tấm cảm ứng khi bộ phận này bị hỏng.

4.2. Chương trình HMI bị lỗi

Chương trình HMI quy định cách hiển thị dữ liệu, xử lý thao tác nhập và gửi thông số đến PLC.

Nếu đối tượng nhập liệu bị cấu hình sai, địa chỉ biến không chính xác hoặc chương trình không xử lý đúng sự kiện xác nhận, người vận hành có thể không thay đổi được tốc độ.

Trong trường hợp này, kỹ thuật viên cần kiểm tra dự án HMI, cấu hình biến, quyền thao tác và logic xử lý dữ liệu. Việc chỉnh sửa chương trình phải có căn cứ kỹ thuật và bản sao lưu phù hợp.

4.3. PLC không nhận được giá trị mới

HMI thường truyền dữ liệu cài đặt đến PLC để bộ điều khiển xử lý. Nếu đường truyền bị lỗi hoặc địa chỉ dữ liệu không đúng, thông số mới có thể không được PLC tiếp nhận.

Các nguyên nhân có thể gồm sai cấu hình truyền thông, lỗi cáp, địa chỉ biến không chính xác hoặc PLC đang ở trạng thái bất thường.

Cần xác định dữ liệu có được ghi vào đúng biến PLC hay không trước khi can thiệp vào phần cứng màn hình.

4.4. PLC giới hạn quyền điều chỉnh

Trong một số dây chuyền, chương trình chỉ cho phép thay đổi tốc độ khi máy dừng, ở chế độ cài đặt hoặc khi đã đáp ứng đầy đủ điều kiện liên động.

Nếu máy đang chạy tự động, đang có cảnh báo hoặc chưa đạt trạng thái sẵn sàng, PLC có thể từ chối lệnh thay đổi.

Đây có thể là chức năng thiết kế bình thường chứ không phải lỗi thiết bị.

Kỹ thuật viên cần kiểm tra logic cho phép điều chỉnh và hướng dẫn người vận hành thao tác đúng chế độ.

4.5. Lỗi biến tần hoặc servo

Tốc độ của động cơ bơm, băng tải hoặc cơ cấu chiết có thể được điều khiển bởi biến tần hoặc servo.

Nếu thiết bị điều khiển không nhận lệnh, đang báo lỗi hoặc bị giới hạn bởi cấu hình, tốc độ thực tế có thể không thay đổi dù HMI đã cập nhật thông số.

Cần kiểm tra trạng thái hoạt động, mã lỗi, nguồn cấp, chế độ điều khiển và tín hiệu đặt tốc độ theo tài liệu của thiết bị.

4.6. Cảm biến hoặc điều kiện liên động bất thường

Máy chiết rót có thể sử dụng cảm biến chai, cảm biến mức, cảm biến áp suất, cảm biến lưu lượng và các thiết bị xác nhận trạng thái.

Nếu điều kiện liên động không được đáp ứng, chương trình có thể khóa việc thay đổi tốc độ hoặc chuyển máy về trạng thái bảo vệ.

Kỹ thuật viên cần xác định đúng điều kiện đang ngăn cản lệnh điều chỉnh, không nên vô hiệu hóa liên động chỉ để máy chạy trở lại.

4.7. Nguồn cấp không ổn định

Nguồn điện không ổn định có thể ảnh hưởng đến HMI, PLC và các thiết bị điều khiển khác.

Biểu hiện có thể bao gồm màn hình khởi động lại, dữ liệu truyền thông chập chờn hoặc thiết bị điều khiển tốc độ hoạt động không ổn định.

Cần kiểm tra nguồn cấp theo thông số của từng thiết bị và đánh giá chất lượng hệ thống điện.

4.8. Hỏng bo mạch HMI

Trong một số trường hợp, HMI gặp lỗi phần cứng tại bo nguồn, bo xử lý hoặc cổng truyền thông.

Thiết bị có thể vẫn sáng nhưng không ghi được dữ liệu, bị treo khi nhập thông số hoặc mất kết nối không ổn định.

Việc sửa chữa cần dựa trên kết quả kiểm tra phần cứng, tránh thay cả màn hình nếu lỗi chỉ nằm ở một bộ phận có thể sửa chữa.

5. Quy trình kiểm tra và sửa HMI máy chiết rót không chỉnh được tốc độ

Một quy trình rõ ràng giúp xác định lỗi nhanh hơn, đồng thời hạn chế việc can thiệp không cần thiết vào chương trình điều khiển.

5.1. Bước 1: Tiếp nhận thông tin sự cố

Kỹ thuật viên cần thu thập các thông tin cơ bản:

• Hãng và model HMI.

• Hãng và model PLC.

• Loại máy chiết rót và cơ cấu điều chỉnh tốc độ.

• Hiện tượng xuất hiện trên màn hình.

• Thời điểm lỗi bắt đầu.

• Lỗi xảy ra liên tục hay không liên tục.

• Các cảnh báo đang hiển thị.

• Những thay đổi gần đây về chương trình, thiết bị hoặc nguồn điện.

Thông tin càng rõ thì việc khoanh vùng nguyên nhân càng thuận lợi.

5.2. Bước 2: Kiểm tra trạng thái màn hình

Kiểm tra khả năng hiển thị, cảm ứng, chuyển trang, nhập số và phản hồi của các nút chức năng.

Nếu tất cả vùng cảm ứng hoạt động bình thường nhưng riêng thông số tốc độ không thay đổi, cần kiểm tra sâu hơn về chương trình và truyền thông.

5.3. Bước 3: Kiểm tra quyền truy cập và chế độ vận hành

Xác định máy có đang ở chế độ cho phép thay đổi thông số hay không.

Một số màn hình yêu cầu đăng nhập cấp quyền kỹ thuật hoặc chuyển sang chế độ cài đặt trước khi thay đổi thông số.

Không nên tìm cách bỏ qua mật khẩu bảo vệ hoặc sửa chương trình khi chưa được người có thẩm quyền cho phép.

5.4. Bước 4: Kiểm tra dữ liệu HMI và PLC

Kỹ thuật viên cần xác minh giá trị nhập trên HMI có được ghi đến đúng biến PLC hay không.

Nếu HMI thay đổi giá trị nhưng PLC không nhận, cần kiểm tra địa chỉ biến, cấu hình truyền thông và trạng thái PLC.

Nếu PLC nhận đúng giá trị nhưng tốc độ không đổi, cần kiểm tra logic điều khiển và thiết bị thực thi lệnh.

5.5. Bước 5: Kiểm tra biến tần, servo hoặc bộ điều khiển tốc độ

Kiểm tra trạng thái hoạt động, mã lỗi và giá trị đặt tốc độ tại thiết bị điều khiển.

Cần phân biệt giữa giá trị đặt, giá trị phản hồi và tốc độ thực tế. Ba giá trị này có thể khác nhau nếu hệ thống đang giới hạn tốc độ, có lỗi điều khiển hoặc chưa đáp ứng điều kiện vận hành.

5.6. Bước 6: Đề xuất phương án sửa chữa

Sau khi xác định phạm vi lỗi, kỹ thuật viên thông báo phương án xử lý, linh kiện cần thay nếu có, chi phí dự kiến và thời gian thực hiện.

Nếu sự cố nằm ở chương trình PLC hoặc biến tần, việc thay HMI không phải là giải pháp phù hợp.

5.7. Bước 7: Kiểm tra sau sửa chữa

Sau khi khắc phục, cần kiểm tra khả năng nhập và lưu thông số, sự đồng bộ giữa HMI và PLC, phản hồi của thiết bị điều khiển tốc độ và trạng thái cảnh báo.

Việc thử nghiệm tốc độ phải được thực hiện theo quy trình an toàn, trong điều kiện phù hợp với loại máy và sản phẩm đang xử lý.

6. Sửa chữa màn hình HMI máy chiết rót bị lỗi cảm ứng

Lỗi cảm ứng là một trong những nguyên nhân khiến người vận hành không thể nhập hoặc thay đổi tốc độ chiết.

6.1. Dấu hiệu cần sửa cảm ứng

• Không nhấn được ô nhập tốc độ.

• Bàn phím số không xuất hiện.

• Nút xác nhận không phản hồi.

• Cảm ứng bị liệt từng vùng.

• Thao tác chạm không chính xác.

• Màn hình nhận lệnh chậm hoặc không ổn định.

6.2. Phương pháp kiểm tra

Kỹ thuật viên kiểm tra tình trạng bề mặt, cáp cảm ứng, đầu nối và phản hồi tại nhiều vị trí.

Nếu model hỗ trợ hiệu chuẩn, có thể thực hiện theo hướng dẫn kỹ thuật. Nếu lỗi vẫn còn, cần đánh giá khả năng hư hỏng tấm cảm ứng hoặc mạch điều khiển.

6.3. Thay tấm cảm ứng khi cần thiết

Khi tấm cảm ứng bị hỏng, việc thay thế phải bảo đảm đúng kích thước, loại cảm ứng và cấu trúc đầu nối.

Sau khi thay, cần kiểm tra toàn bộ vùng thao tác quan trọng, bao gồm ô nhập tốc độ, nút xác nhận, nút chuyển chế độ và các giao diện cảnh báo.

Dịch vụ Sửa chữa màn hình HMI máy chiết rót hướng đến việc khôi phục chức năng thao tác thực tế, không chỉ làm cho màn hình có thể hiển thị trở lại.

7. Khắc phục lỗi HMI nhập được tốc độ nhưng máy không thay đổi

Đây là trường hợp thường gây nhầm lẫn vì màn hình vẫn hoạt động bình thường, nhưng cơ cấu chiết không phản hồi theo giá trị mới.

7.1. Kiểm tra biến dữ liệu

Cần xác định giá trị nhập trên HMI có được ghi vào đúng biến điều khiển hay không.

Trong một số hệ thống, biến hiển thị và biến đặt tốc độ là hai biến khác nhau. Nếu chương trình sử dụng sai địa chỉ hoặc dữ liệu không được truyền đúng, giá trị trên màn hình có thể không ảnh hưởng đến hoạt động thực tế.

7.2. Kiểm tra logic PLC

PLC có thể áp dụng giới hạn tốc độ, điều kiện cho phép hoặc giá trị ưu tiên từ một chế độ điều khiển khác.

Ví dụ, máy có thể đang chạy theo công thức đã lưu hoặc chế độ tự động đang sử dụng giá trị đặt riêng.

Kỹ thuật viên cần kiểm tra logic điều khiển theo thiết kế, không nên thay đổi giới hạn an toàn một cách tùy tiện.

7.3. Kiểm tra lệnh đến biến tần hoặc servo

Nếu PLC đã nhận đúng giá trị nhưng thiết bị điều khiển không thay đổi tốc độ, cần kiểm tra tín hiệu điều khiển và cấu hình vận hành.

Tùy hệ thống, lệnh tốc độ có thể được truyền qua mạng công nghiệp, tín hiệu analog hoặc phương thức khác. Việc kiểm tra cần dựa trên sơ đồ điện và tài liệu của thiết bị.

7.4. Kiểm tra giới hạn cơ khí và công nghệ

Trong một số máy chiết rót, tốc độ còn bị giới hạn bởi áp suất, lưu lượng, đặc tính chất lỏng, cơ cấu bơm hoặc yêu cầu chống tạo bọt.

Nếu tốc độ đã đạt giới hạn công nghệ hoặc thiết bị đang ở trạng thái bảo vệ, việc tăng thông số trên HMI có thể không làm tốc độ thực tế tăng lên.

Cần phân biệt giới hạn công nghệ với lỗi phần cứng để tránh điều chỉnh vượt điều kiện vận hành cho phép.

8. Khắc phục lỗi truyền thông giữa HMI và PLC máy chiết rót

Kết nối truyền thông không ổn định có thể khiến HMI không ghi được giá trị đặt hoặc không nhận được phản hồi từ PLC.

8.1. Kiểm tra cáp và đầu nối

Quan sát tình trạng dây truyền thông, đầu cắm, điểm đấu nối và dấu hiệu hư hỏng cơ học.

Nếu cần tháo lắp, phải tuân thủ quy trình cô lập nguồn và hướng dẫn của nhà sản xuất.

8.2. Kiểm tra cấu hình giao tiếp

Các thông số địa chỉ, tốc độ truyền, giao thức và cấu hình thiết bị phải phù hợp với hệ thống hiện hữu.

Thay đổi cấu hình khi chưa sao lưu có thể khiến hệ thống mất kết nối nghiêm trọng hơn.

8.3. Kiểm tra trạng thái PLC

PLC có thể bị dừng, báo lỗi hoặc mất nguồn. Trong trường hợp đó, HMI có thể vẫn hiển thị nhưng không thể cập nhật dữ liệu điều khiển.

Kỹ thuật viên cần xác định trạng thái PLC trước khi kết luận màn hình bị hỏng.

8.4. Sửa chữa cổng truyền thông

Nếu xác định cổng truyền thông của HMI bị hư hỏng, cần đánh giá khả năng sửa mạch hoặc thay thế bộ phận phù hợp.

Sau sửa chữa, cần kiểm tra khả năng trao đổi dữ liệu và xác nhận rằng các biến liên quan đến tốc độ được cập nhật đúng.

9. Sửa chữa bo nguồn và bo xử lý HMI máy chiết rót

Khi lỗi không xuất phát từ cảm ứng hoặc cấu hình phần mềm, cần kiểm tra phần cứng bên trong HMI.

9.1. Sửa bo nguồn

Bo nguồn có nhiệm vụ cung cấp điện áp phù hợp cho các khối chức năng. Khi mạch nguồn hoạt động không ổn định, màn hình có thể bị treo, khởi động lại hoặc mất kết nối.

Quá trình sửa chữa có thể bao gồm kiểm tra linh kiện nguồn, mạch ổn áp, tụ điện, cầu chì và các đường cấp điện.

Sau khi sửa, cần kiểm tra điện áp theo thông số kỹ thuật và xác nhận thiết bị hoạt động ổn định.

9.2. Sửa bo xử lý

Bo xử lý có thể gặp lỗi khiến HMI không thực hiện đúng các thao tác nhập liệu hoặc xử lý dữ liệu.

Kỹ thuật viên cần kiểm tra các đường nguồn, bộ nhớ, kết nối nội bộ và dấu hiệu hư hỏng linh kiện.

Nếu lỗi liên quan đến chương trình hoặc dữ liệu, phải đánh giá khả năng sao lưu và phục hồi trước khi thực hiện thao tác có nguy cơ làm mất cấu hình.

9.3. Sửa cổng kết nối

Cổng kết nối bị hỏng có thể khiến HMI mất giao tiếp với PLC dù màn hình vẫn hiển thị bình thường.

Tùy mức độ hư hỏng, phương án xử lý có thể là sửa chân kết nối, thay linh kiện giao tiếp hoặc sửa mạch liên quan.

9.4. Kiểm tra sau khi sửa phần cứng

Sau khi sửa bo mạch, cần kiểm tra lại các chức năng liên quan đến sự cố ban đầu, bao gồm thao tác nhập liệu, lưu thông số và truyền thông với PLC.

Nếu lỗi chỉ xuất hiện trong quá trình máy vận hành, cần đánh giá thêm khả năng hoạt động trong điều kiện thử nghiệm phù hợp.

10. Kiểm tra biến tần và servo khi tốc độ chiết không thay đổi

Trong nhiều hệ thống, HMI không trực tiếp điều khiển tốc độ động cơ mà gửi thông số đến PLC, sau đó PLC truyền lệnh đến biến tần hoặc servo.

Vì vậy, nếu màn hình vẫn nhận thao tác nhưng tốc độ không thay đổi, cần kiểm tra thiết bị điều khiển tốc độ.

10.1. Kiểm tra trạng thái biến tần

Biến tần có thể đang ở chế độ điều khiển không phù hợp, bị giới hạn tần số hoặc xuất hiện cảnh báo.

Kỹ thuật viên cần kiểm tra mã lỗi, nguồn cấp, chế độ điều khiển và giá trị tần số đặt theo tài liệu của model.

10.2. Kiểm tra servo

Nếu máy sử dụng servo để điều khiển cơ cấu chiết hoặc băng tải, cần kiểm tra trạng thái servo drive, lệnh điều khiển, giới hạn vận hành và cảnh báo liên quan.

Không nên tự ý thay đổi thông số servo khi chưa hiểu rõ cấu trúc máy và yêu cầu an toàn.

10.3. Kiểm tra tín hiệu đặt tốc độ

Cần xác định lệnh từ PLC đã đến thiết bị điều khiển hay chưa.

Nếu lệnh không đến, nguyên nhân có thể nằm ở logic PLC hoặc đường truyền. Nếu lệnh đã đến nhưng tốc độ không thay đổi, cần kiểm tra cấu hình thiết bị điều khiển và các giới hạn vận hành.

10.4. Kiểm tra sự đồng bộ của hệ thống

Máy chiết rót có thể phối hợp nhiều cơ cấu như băng tải, bơm, van và cơ cấu nâng hạ vòi chiết.

Nếu một cơ cấu không đáp ứng, chương trình có thể chủ động hạn chế tốc độ chung nhằm bảo đảm quá trình chiết rót ổn định.

Vì vậy, cần kiểm tra toàn bộ điều kiện liên quan thay vì chỉ tập trung vào màn hình HMI.

11. Dịch vụ sửa chữa HMI máy chiết rót theo từng thương hiệu

Máy chiết rót có thể sử dụng nhiều thương hiệu HMI khác nhau. Mỗi dòng thiết bị có cấu trúc phần cứng, phần mềm lập trình và phương thức truyền thông riêng.

CATEC có thể tiếp nhận yêu cầu kiểm tra theo model và tình trạng thiết bị thực tế, tùy khả năng kỹ thuật và linh kiện phù hợp.

11.1. HMI Delta

HMI Delta thường được sử dụng trong các hệ thống điều khiển máy móc và dây chuyền tự động hóa.

Khi máy chiết rót sử dụng màn hình Delta nhưng không chỉnh được tốc độ, cần kiểm tra cảm ứng, chương trình, địa chỉ biến và đường truyền đến PLC.

11.2. HMI Mitsubishi

Đối với các màn hình Mitsubishi, việc kiểm tra cần dựa trên model, phần mềm lập trình và cấu trúc kết nối của hệ thống.

Nếu thông số tốc độ không được cập nhật, cần xác định dữ liệu đang được lưu ở đâu và thiết bị nào thực thi lệnh điều khiển.

11.3. HMI Siemens

HMI Siemens có thể được tích hợp với PLC trong các hệ thống điều khiển tự động hóa.

Kỹ thuật viên cần kiểm tra cấu hình kết nối, trạng thái truyền thông, chương trình và điều kiện cho phép thay đổi thông số.

11.4. HMI Omron

Đối với màn hình Omron, việc chẩn đoán cần căn cứ vào model, cấu hình phần mềm và phương thức giao tiếp với PLC.

Không nên áp dụng một phương án sửa chữa chung cho mọi model hoặc mọi cấu hình máy.

11.5. HMI Fuji và các thương hiệu khác

Ngoài các thương hiệu trên, máy chiết rót có thể sử dụng HMI Fuji, Pro-face, Weintek, Kinco hoặc các dòng màn hình công nghiệp khác.

Dịch vụ Sửa chữa màn hình HMI máy chiết rót cần xác định đúng thương hiệu và model để kiểm tra linh kiện, chương trình và phương thức giao tiếp phù hợp.

12. Vì sao nên chọn đơn vị sửa chữa HMI máy chiết rót chuyên nghiệp?

Lựa chọn đơn vị sửa chữa có năng lực kỹ thuật giúp doanh nghiệp giảm nguy cơ xử lý sai nguyên nhân và phát sinh lỗi thứ cấp.

12.1. Có quy trình chẩn đoán rõ ràng

Một đơn vị chuyên nghiệp cần phân biệt được lỗi phần cứng, lỗi phần mềm, lỗi truyền thông và lỗi từ thiết bị điều khiển liên quan.

Việc kiểm tra theo quy trình giúp khách hàng hiểu rõ tình trạng thiết bị và có cơ sở lựa chọn phương án sửa chữa.

12.2. Hạn chế thay thế không cần thiết

Không phải mọi trường hợp không chỉnh được tốc độ đều cần thay màn hình.

Nếu nguyên nhân nằm ở PLC, biến tần hoặc cấu hình điều khiển, thay HMI sẽ không giải quyết được vấn đề.

12.3. Minh bạch về chi phí

Khách hàng nên được thông báo về hạng mục sửa chữa, linh kiện thay thế, chi phí dự kiến và điều kiện bảo hành trước khi tiến hành.

Điều này giúp doanh nghiệp chủ động lập kế hoạch bảo trì và ngân sách.

12.4. Kiểm tra sau sửa chữa

Sau khi khắc phục, cần xác nhận rằng thông số có thể được nhập, lưu và truyền đến bộ điều khiển theo đúng thiết kế.

Đối với lỗi liên quan đến tốc độ chiết, chỉ kiểm tra màn hình sáng lên là chưa đủ. Cần kiểm tra chức năng điều khiển trong điều kiện thử nghiệm an toàn.

13. Chi phí sửa HMI máy chiết rót không chỉnh được tốc độ

Chi phí sửa chữa phụ thuộc vào nguyên nhân thực tế và mức độ can thiệp cần thiết.

13.1. Những yếu tố ảnh hưởng đến giá sửa chữa

• Thương hiệu và model HMI.

• Tình trạng cảm ứng và LCD.

• Mức độ hư hỏng của bo mạch.

• Tình trạng cổng truyền thông.

• Khả năng phục hồi chương trình.

• Nhu cầu thay linh kiện.

• Mức độ phức tạp của hệ thống PLC và biến tần.

• Thời gian kiểm tra và yêu cầu ưu tiên xử lý.

13.2. Lỗi nhẹ và lỗi phần cứng phức tạp

Nếu sự cố do cấu hình, đầu nối hoặc một linh kiện đơn lẻ, chi phí có thể thấp hơn so với trường hợp hỏng bo xử lý hoặc cần thay cụm hiển thị.

Tuy nhiên, không thể xác định chính xác chi phí chỉ dựa trên biểu hiện không chỉnh được tốc độ.

13.3. Cung cấp thông tin để nhận báo giá

Để được tư vấn nhanh, khách hàng nên chuẩn bị ảnh tem model, ảnh màn hình đang báo lỗi và mô tả thao tác đã thực hiện.

Nếu có sơ đồ kết nối hoặc thông tin về PLC, biến tần và servo, kỹ thuật viên có thể xác định phạm vi kiểm tra phù hợp hơn.

Báo giá chính thức nên được xác nhận sau khi có đủ dữ liệu hoặc kiểm tra thiết bị.

14. Chính sách bảo hành sau sửa chữa

Bảo hành giúp doanh nghiệp yên tâm hơn khi đưa thiết bị trở lại hoạt động.

14.1. Bảo hành theo hạng mục

Thời gian bảo hành phụ thuộc vào bộ phận sửa chữa, linh kiện thay thế và thỏa thuận với đơn vị cung cấp dịch vụ.

Khách hàng cần xác nhận thời hạn và phạm vi bảo hành trên phiếu bàn giao.

14.2. Điều kiện bảo hành

Điều kiện bảo hành cần làm rõ những lỗi thuộc phạm vi sửa chữa và các trường hợp phát sinh do nguyên nhân bên ngoài.

Ví dụ, lỗi mới do nguồn điện bất thường, nước xâm nhập hoặc hư hỏng ở bộ phận khác cần được kiểm tra riêng.

14.3. Lưu trữ hồ sơ thiết bị

Doanh nghiệp nên lưu lại mã model, ngày sửa chữa, hạng mục đã xử lý và thông tin linh kiện thay thế.

Hồ sơ này giúp theo dõi lịch sử bảo trì và thuận tiện khi cần kiểm tra lại.

15. Hướng dẫn bảo dưỡng để hạn chế lỗi không chỉnh được tốc độ chiết

Bảo dưỡng định kỳ giúp phát hiện sớm các dấu hiệu bất thường và hạn chế nguy cơ dừng máy đột xuất.

15.1. Vệ sinh màn hình đúng cách

Sử dụng phương pháp vệ sinh phù hợp với hướng dẫn của nhà sản xuất. Không để dung dịch vệ sinh chảy vào khe màn hình hoặc các đầu nối.

Tránh sử dụng vật cứng, hóa chất không phù hợp hoặc lực tác động mạnh lên bề mặt cảm ứng.

15.2. Kiểm tra nguồn điện

Nguồn điện cấp cho HMI và các thiết bị điều khiển cần đáp ứng thông số kỹ thuật.

Nếu phát hiện hiện tượng khởi động lại, chớp tắt hoặc mất kết nối bất thường, nên kiểm tra nguồn cấp và hệ thống điện.

15.3. Kiểm tra cáp truyền thông

Cáp cần được bố trí phù hợp, hạn chế chịu lực kéo, rung động hoặc tiếp xúc với nguồn gây nhiễu.

Đầu nối cần được kiểm tra định kỳ theo quy trình bảo trì của nhà máy.

15.4. Sao lưu chương trình và cấu hình

Khi thiết bị hỗ trợ và được phép, doanh nghiệp nên lưu bản sao chương trình HMI, PLC và cấu hình liên quan.

Bản sao lưu cần được quản lý phiên bản rõ ràng để tránh sử dụng nhầm dữ liệu khi khôi phục.

15.5. Ghi nhận các thay đổi thông số

Nên quản lý việc thay đổi tốc độ, công thức và các thông số quan trọng theo quy trình nội bộ.

Nếu sự cố xuất hiện sau khi thay đổi chương trình hoặc cấu hình, lịch sử thao tác sẽ giúp kỹ thuật viên khoanh vùng nguyên nhân nhanh hơn

Sửa HMI máy chiết rót không điều khiển được máy: nhận biết lỗi qua thao tác thực tế

Một cách nhanh để định hướng sự cố là quan sát phản hồi của HMI ngay khi thực hiện lệnh.

Ví dụ, người vận hành chạm nút START. Nếu nút hoàn toàn không thay đổi trạng thái, có thể nghi ngờ phần cảm ứng hoặc cấu hình nút.

Nếu nút chuyển trạng thái nhưng motor không hoạt động, cần kiểm tra xem lệnh đã được gửi xuống PLC hay chưa.

Trong trường hợp PLC nhận đúng lệnh nhưng không xuất tín hiệu, nguyên nhân có thể nằm trong chương trình hoặc điều kiện liên động.

Còn nếu PLC đã xuất tín hiệu nhưng thiết bị không hoạt động, cần kiểm tra phần chấp hành như biến tần, servo, relay, contactor, motor hoặc bơm.

Một số dấu hiệu thường gặp gồm:

• Nút START hoặc STOP không nhận thao tác.

• Không thể chuyển Auto sang Manual.

• HMI nhận cảm ứng nhưng máy không phản hồi.

• Không bật được bơm từ màn hình.

• Van không hoạt động theo lệnh HMI.

• Không điều chỉnh được tốc độ.

• Một số nút hoạt động, một số nút bị khóa.

• HMI hiển thị bình thường nhưng dữ liệu không thay đổi.

• Màn hình báo lỗi truyền thông với PLC.

Việc ghi nhận đúng biểu hiện giúp kỹ thuật viên rút ngắn phạm vi kiểm tra.

Vì sao HMI vẫn hiển thị nhưng máy không nhận lệnh?

Nhiều người thường cho rằng HMI chỉ cần hiển thị được hình ảnh thì toàn bộ thiết bị đang hoạt động bình thường. Thực tế, phần hiển thị và phần giao tiếp điều khiển là hai vấn đề khác nhau.

HMI có thể vẫn mở được các trang giao diện, hiển thị logo, thông số hoặc cảnh báo nhưng không thể trao đổi dữ liệu với PLC.

Khi đó, người dùng vẫn nhìn thấy nút START trên màn hình nhưng thao tác không tạo ra tín hiệu điều khiển thực tế.

Nguyên nhân có thể liên quan đến:

Kết nối HMI – PLC: dây truyền thông, cổng kết nối hoặc cấu hình mạng gặp vấn đề.

Địa chỉ biến: nút điều khiển được liên kết với sai địa chỉ hoặc vùng nhớ PLC.

Chương trình HMI: sự kiện của nút bị thay đổi hoặc điều kiện kích hoạt không còn phù hợp.

PLC: bộ điều khiển không ở trạng thái RUN hoặc chương trình đang chặn lệnh.

Liên động máy: một điều kiện an toàn chưa đạt nên PLC không cho phép thực hiện lệnh.

Vì vậy, việc HMI sáng và cảm ứng còn hoạt động chưa đủ để kết luận thiết bị không bị lỗi.

Kiểm tra cảm ứng khi các nút điều khiển không phản hồi

Cảm ứng là một trong những bộ phận dễ xuống cấp nhất khi HMI hoạt động liên tục trong môi trường nhà xưởng.

Sau thời gian dài sử dụng, lớp touch có thể xuất hiện vùng chết, nhận sai vị trí hoặc phản hồi chậm.

Nếu các nút nằm trong cùng một khu vực đều không nhận, khả năng lỗi cảm ứng cần được xem xét.

Ngược lại, nếu nút vẫn phản hồi rõ ràng nhưng máy không thực hiện lệnh, cần chuyển hướng sang phần điều khiển.

Có thể thử các thao tác đơn giản:

• Chạm vào nhiều vị trí khác nhau.

• Chuyển sang các trang HMI khác.

• Thử nút điều khiển và nút chuyển màn hình.

• Quan sát xem giao diện có thay đổi sau khi chạm.

• Kiểm tra hiện tượng lệch điểm cảm ứng.

Nếu chỉ một khu vực bị mất cảm ứng, việc thay hoặc xử lý lớp touch có thể là hướng phù hợp. Nếu toàn bộ màn hình không nhận lệnh, cần đánh giá thêm mạch cảm ứng và bo mạch HMI.

Kiểm tra truyền thông giữa HMI và PLC

Trong hệ thống tự động hóa, HMI thường không điều khiển trực tiếp motor hoặc bơm. Thiết bị gửi lệnh đến PLC, sau đó PLC mới xử lý và đưa tín hiệu đến thiết bị chấp hành.

Vì vậy, đường truyền dữ liệu đóng vai trò quan trọng.

Tùy từng máy, HMI có thể giao tiếp với PLC bằng Ethernet, RS232, RS485 hoặc giao thức chuyên dụng.

Khi kết nối bị lỗi, một số dấu hiệu có thể xuất hiện:

• Thông số trên HMI không cập nhật.

• Trạng thái thiết bị đứng yên.

• HMI báo Communication Error.

• Các nút điều khiển không thực hiện lệnh.

• Giá trị hiển thị khác với dữ liệu thực tế trong PLC.

Đối với mạng Ethernet, cần xem xét cấu hình IP và kết nối vật lý. Với giao tiếp nối tiếp, cần kiểm tra dây, đầu nối và các thông số truyền thông.

Đặc biệt, không nên thay màn hình chỉ vì HMI mất kết nối. Nếu nguyên nhân nằm ở dây hoặc cấu hình truyền thông, thay HMI sẽ không giải quyết được sự cố.

Khi PLC nhận lệnh nhưng vẫn không cho máy chạy

Có những trường hợp HMI hoạt động hoàn toàn bình thường và PLC cũng nhận được lệnh, nhưng máy vẫn không chạy.

Nguyên nhân thường nằm ở logic điều khiển.

Máy chiết rót có thể được lập trình nhiều điều kiện trước khi cho phép khởi động. Chỉ cần một điều kiện không đáp ứng, PLC sẽ giữ lệnh RUN ở trạng thái không cho phép.

Ví dụ:

• Emergency Stop đang tác động.

• Cửa bảo vệ chưa đóng.

• Thiếu nguyên liệu.

• Áp suất khí nén chưa đạt.

• Cảm biến chai không có tín hiệu.

• Một van chưa về đúng vị trí.

• Biến tần đang báo lỗi.

• Servo chưa Servo ON.

• Máy đang ở chế độ Manual.

• Một cảnh báo chưa được reset.

Trong trường hợp này, HMI không điều khiển được máy chỉ là biểu hiện bên ngoài. HMI có thể không phải bộ phận cần sửa.

Việc kiểm tra PLC và các điều kiện liên động sẽ giúp xác định chính xác nguyên nhân

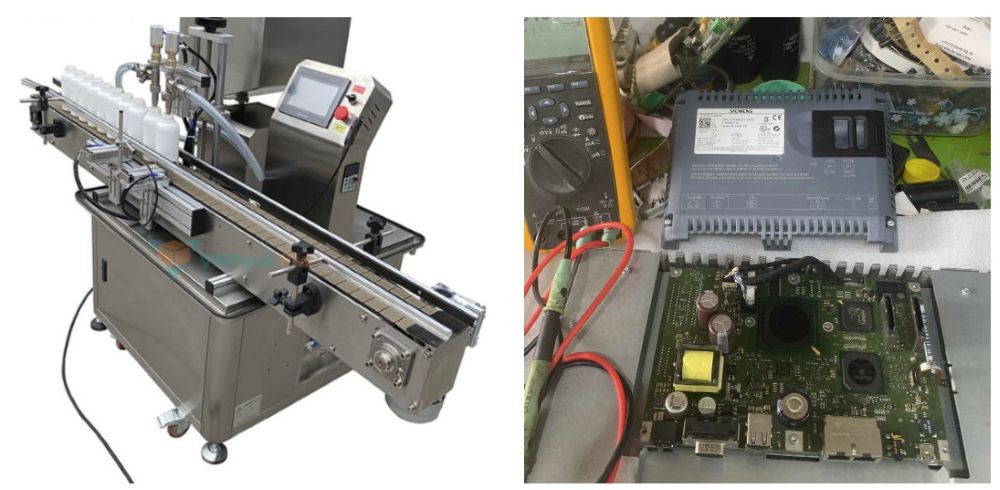

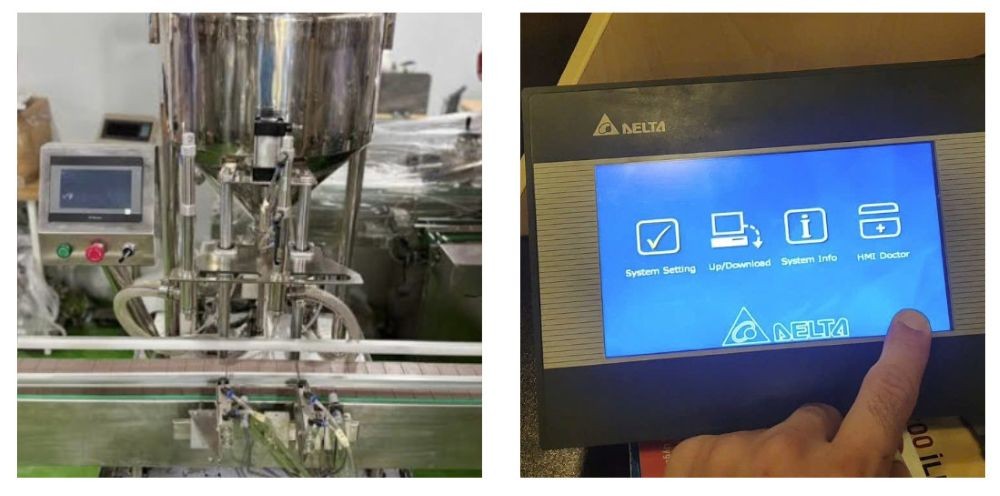

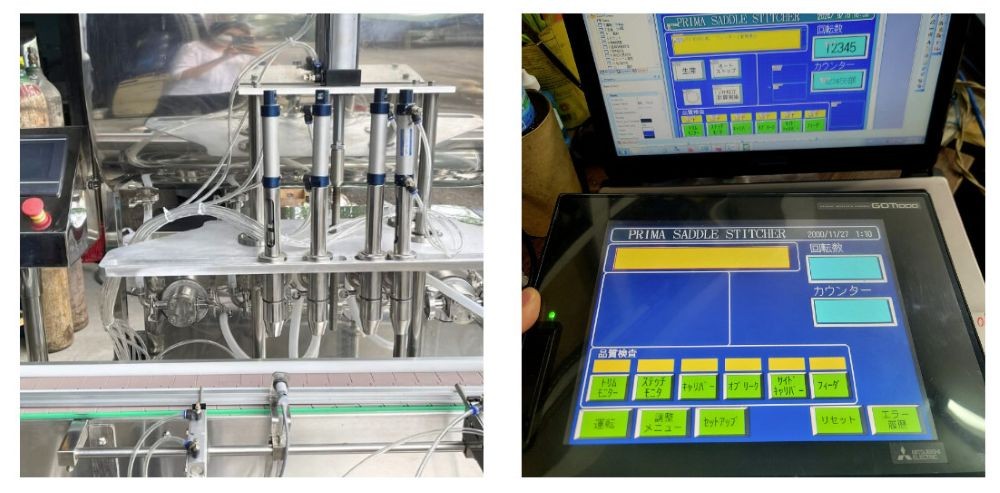

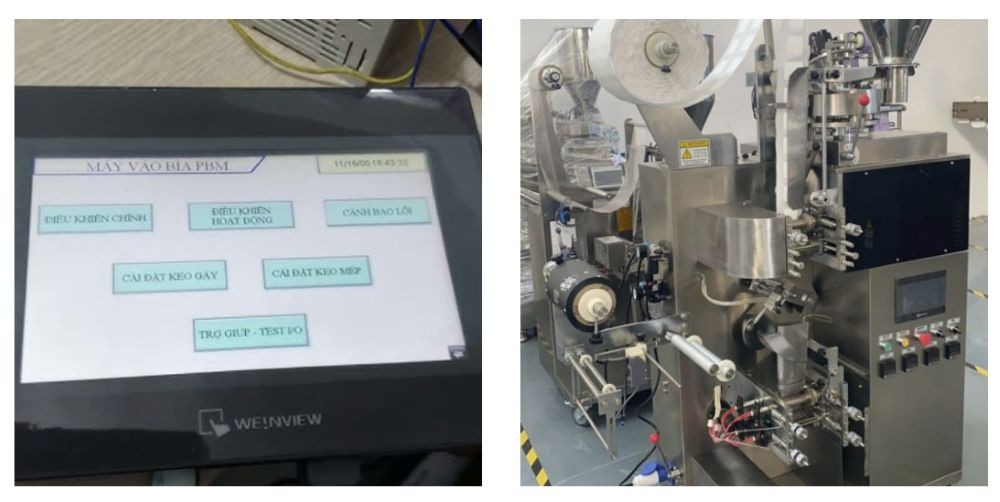

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

• CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC

• Holine : 0913121308

• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM

• Email: catec.tech@gmail.com

• Website: www.catecvn.com

• Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)

• Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.

• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
