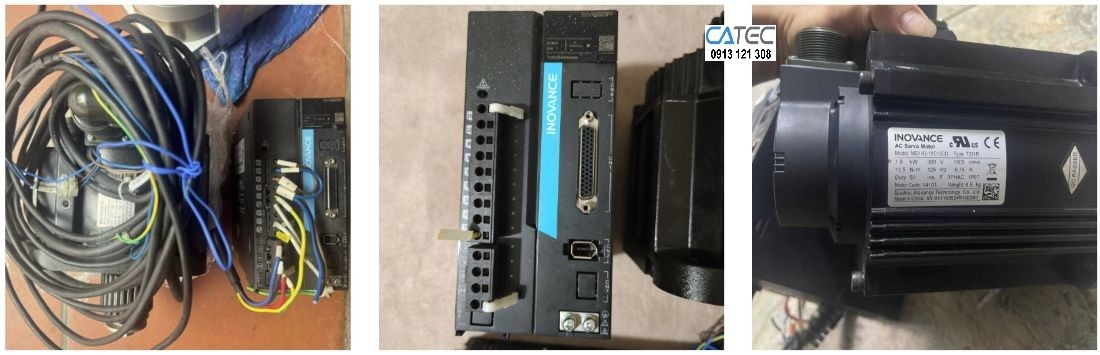

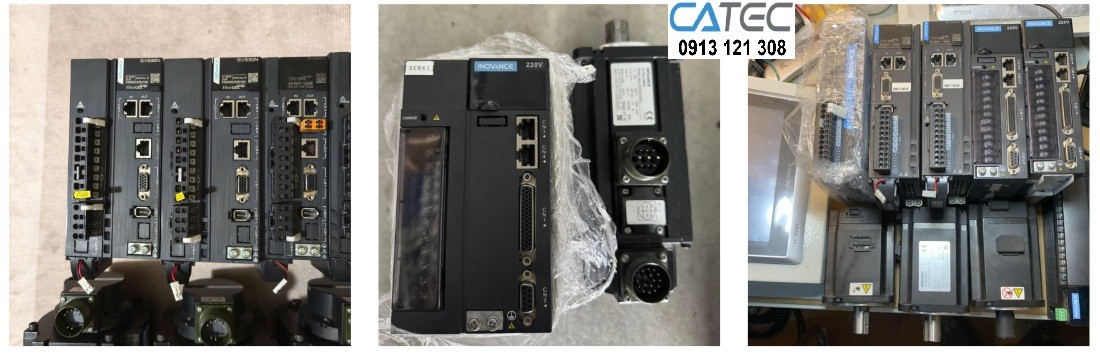

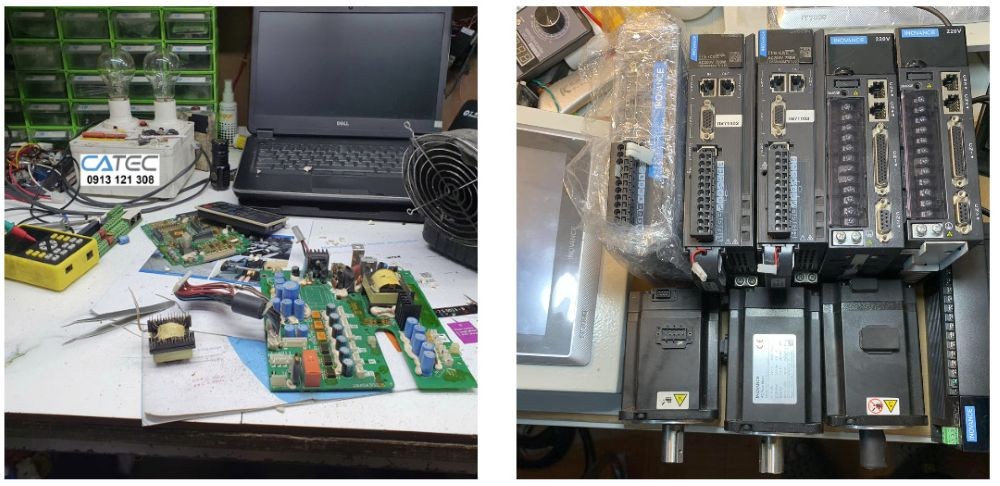

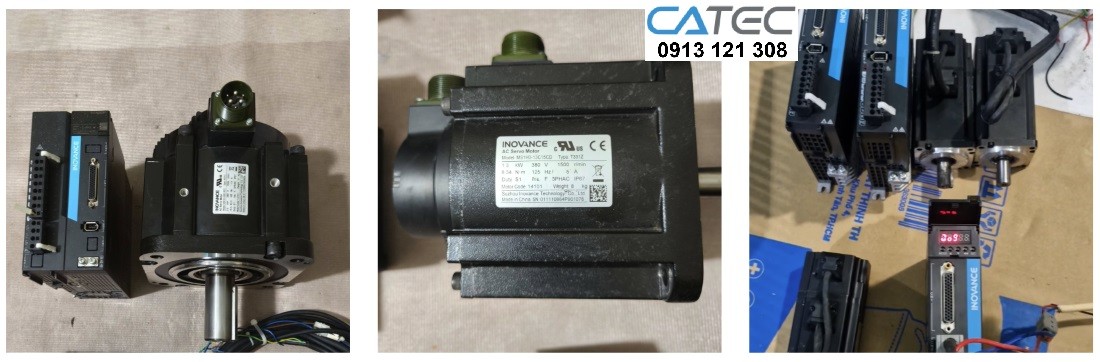

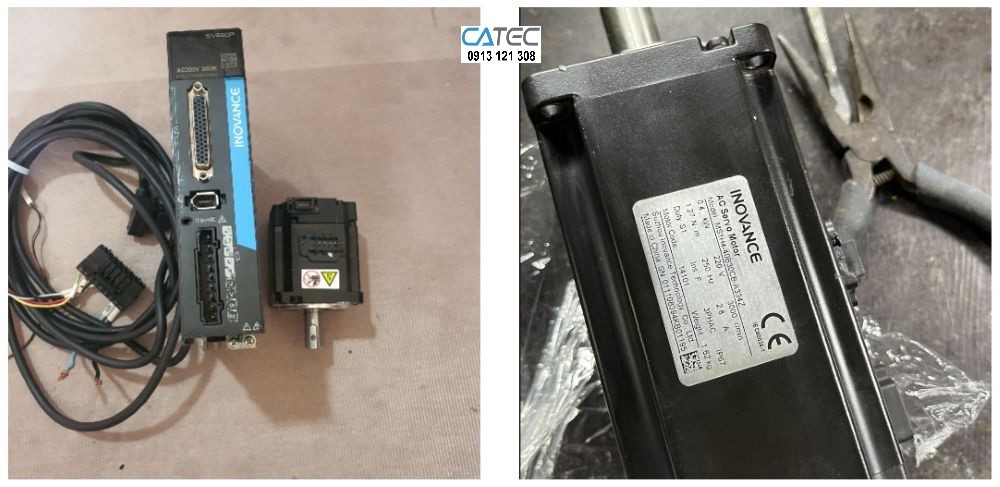

Sửa servo INOVANCE báo lỗi thay linh kiện chính hãng | kiểm tra lỗi miễn phí
1. Giới thiệu dịch vụ Sửa servo INOVANCE tại Catec
Sửa Servo INOVANCE là dịch vụ kỹ thuật chuyên sâu mà Catec phát triển nhằm đáp ứng nhu cầu bảo trì – khắc phục lỗi – thay thế linh kiện chính hãng cho hệ thống tự động hóa công nghiệp. Với kinh nghiệm thực tế trong xử lý các dòng Servo INOVANCE ứng dụng trong máy CNC, máy cắt, máy đóng gói, máy in, máy dệt, robot công nghiệp, Catec tập trung vào kỹ thuật chuyên sâu thay vì sửa chữa chắp vá.
Servo INOVANCE là thiết bị điều khiển chuyển động chính xác cao, hoạt động dựa trên vòng điều khiển kín gồm:
-
Driver servo (bộ điều khiển)
-
Động cơ servo
-
Encoder phản hồi
-
Hệ thống truyền động cơ khí
Khi xuất hiện lỗi, nếu không xử lý đúng kỹ thuật sẽ gây:
-
Sai số vị trí
-
Rung giật trục
-
Mất đồng bộ hệ thống
-
Hư hỏng cơ khí kéo theo
Dịch vụ Sửa Servo INOVANCE tại Catec hướng đến:
-
Kiểm tra lỗi miễn phí
-
Phân tích nguyên nhân gốc rễ
-
Thay linh kiện chính hãng
-
Test tải thực tế
-
Bảo hành rõ ràng
2. Tổng quan cấu trúc và nguyên lý hoạt động Servo INOVANCE
Servo INOVANCE gồm hai phần chính: Driver và Motor.
2.1 Cấu trúc driver Servo INOVANCE
-
Khối nguồn AC-DC
-
Khối chỉnh lưu và tụ DC bus
-
Khối IGBT inverter 3 pha
-
Khối xử lý DSP
-
Mạch đọc encoder
-
Mạch bảo vệ dòng – áp – nhiệt
-
Cổng truyền thông Modbus/Canopen/EtherCAT
2.2 Cấu trúc motor Servo INOVANCE
-
Rotor nam châm vĩnh cửu
-
Stator cuộn dây 3 pha
-
Encoder tuyệt đối hoặc gia tăng
-
Cảm biến nhiệt NTC/PTC
-
Phanh điện từ (tùy model)
Nguyên lý hoạt động:
-
Driver nhận lệnh vị trí/tốc độ/momen
-
DSP tính toán PID
-
Xuất xung PWM điều khiển IGBT
-
Cấp điện 3 pha cho motor
-
Encoder phản hồi vị trí về driver
-
Hệ thống tự động hiệu chỉnh sai số
Khi một trong các khối trên lỗi, Servo INOVANCE sẽ báo alarm và dừng hoạt động.
3. Các lỗi thường gặp khi Sửa Servo INOVANCE
Trong quá trình Sửa Servo INOVANCE tại Catec, các lỗi phổ biến bao gồm:
3.1 Sửa Servo INOVANCE Lỗi quá dòng (Overcurrent)
-
Chập IGBT
-
Motor chạm pha
-
Dây động lực rò điện
-
Tải cơ khí kẹt
3.2 Sửa Servo INOVANCE Lỗi quá áp DC bus
-
Điện lưới không ổn định
-
Tụ DC bus suy giảm
-
Mạch xả điện trở hỏng
-
Phanh tái sinh lỗi
3.3 Sửa Servo INOVANCE Lỗi encoder
-
Mất tín hiệu phản hồi
-
Cáp encoder đứt
-
IC đọc encoder hỏng
-
Nhiễu xung do nối đất kém
3.4 Sửa Servo INOVANCE Lỗi quá nhiệt
-
Quạt driver hỏng
-
Tản nhiệt bám bụi
-
Sensor nhiệt motor lỗi
-
Môi trường vận hành vượt chuẩn
3.5 Sửa Servo INOVANCE Lỗi truyền thông
-
Lỗi card giao tiếp
-
Firmware lỗi
-
Cấu hình sai baudrate
-
Nhiễu EMI
Khi Sửa Servo INOVANCE, việc xác định chính xác nhóm lỗi quyết định 80% hiệu quả sửa chữa.
4. Quy trình kỹ thuật Sửa Servo INOVANCE tại Catec
Catec triển khai quy trình chuẩn kỹ thuật:
4.1 Tiếp nhận và kiểm tra sơ bộ miễn phí
-
Kiểm tra ngoại quan bo mạch
-
Đo điện trở pha motor
-
Đo cách điện Megger
-
Cấp nguồn thử nghiệm không tải
4.2 Phân tích lỗi chuyên sâu
-
Sử dụng máy hiện sóng đo xung PWM
-
Kiểm tra IGBT bằng máy test chuyên dụng
-
Đo ESR tụ DC bus
-
Kiểm tra mạch điều khiển DSP
-
Phân tích log alarm nội bộ
4.3 Báo cáo kỹ thuật
-
Mô tả nguyên nhân hư hỏng
-
Liệt kê linh kiện cần thay
-
Đưa phương án sửa tối ưu chi phí
4.4 Thay linh kiện chính hãng
-
IGBT đúng mã
-
Tụ điện công nghiệp 105°C
-
IC điều khiển chính xác model
-
Encoder tương thích tuyệt đối
4.5 Test tải thực tế
-
Chạy motor ở nhiều tốc độ
-
Test tăng giảm tốc đột ngột
-
Đo nhiệt độ khi full load
-
Kiểm tra dao động PID
4.6 Bàn giao và bảo hành
-
Cung cấp biên bản test
-
Hướng dẫn vận hành
-
Hỗ trợ kỹ thuật sau sửa
5. Tại sao cần thay linh kiện chính hãng khi Sửa Servo INOVANCE
Trong thực tế, nhiều đơn vị sử dụng linh kiện trôi nổi khiến Servo INOVANCE hoạt động không ổn định.
Rủi ro khi dùng linh kiện không chính hãng:
-
IGBT chịu dòng thấp hơn thiết kế
-
Tụ DC bus dung lượng sai lệch
-
IC xử lý không tương thích firmware
-
Encoder sai độ phân giải
Hậu quả:
-
Driver cháy lại sau 1–3 tháng
-
Motor rung mạnh
-
Lệch vị trí gia công
-
Tổn thất sản xuất lớn
Catec cam kết:
-
Linh kiện đúng chuẩn kỹ thuật
-
Truy xuất nguồn gốc rõ ràng
-
Thông số tương đương hoặc cao hơn nhà sản xuất
Sửa Servo INOVANCE bằng linh kiện chính hãng giúp:
-
Tăng tuổi thọ thiết bị
-
Ổn định momen
-
Giảm nhiễu hệ thống
-
Đảm bảo chính xác vị trí
6. Phân tích chuyên sâu các hư hỏng phần công suất
6.1 Hỏng IGBT công suất
Nguyên nhân:
-
Tải tăng đột ngột
-
Ngắn mạch pha
-
Tản nhiệt kém
-
Điện áp tăng đột biến
Dấu hiệu:
-
Nổ cầu chì
-
Cháy board công suất
-
Báo lỗi overcurrent ngay khi cấp nguồn
Khi Sửa Servo INOVANCE, Catec:
-
Kiểm tra gate drive
-
Thay toàn bộ module IGBT đồng bộ
-
Kiểm tra điện trở gate
-
Test xung kích tải giả
6.2 Hỏng tụ DC bus
-
Phồng tụ
-
Rò điện
-
ESR cao
Tụ suy giảm gây:
-
Dao động điện áp
-
Báo lỗi quá áp
-
Rung động momen
7. Phân tích lỗi phần điều khiển và tín hiệu
7.1 Hỏng DSP hoặc MCU
-
Không khởi động
-
Mất hiển thị
-
Treo hệ thống
7.2 Hỏng mạch đọc encoder
-
Sai vị trí
-
Báo lỗi phản hồi
-
Mất đồng bộ
7.3 Lỗi nguồn phụ 5V – 15V
-
IC nguồn switching hỏng
-
Tụ lọc khô
-
Chập tải mạch logic
Khi Sửa Servo INOVANCE, Catec luôn:
-
Đo ripple nguồn
-
Kiểm tra dao động xung clock
-
Phân tích sơ đồ mạch thực tế
9. Nguyên nhân hư hỏng Servo INOVANCE phổ biến trong nhà máy
-
Điện áp không ổn định
-
Không nối đất đúng chuẩn
-
Môi trường bụi kim loại
-
Nhiệt độ cao
-
Tải vượt công suất
Giải pháp phòng ngừa:
-
Lắp ổn áp công nghiệp
-
Bảo trì định kỳ
-
Làm sạch quạt tản nhiệt
-
Kiểm tra dây cáp
Công ty Công Nghệ CATEC có hơn 12 năm kinh nghiệm chuyên sửa Servo INOVANCE và Servo các hãng khác, Hỗ trợ sửa Servo INOVANCE tận nơi tại TP.HCM, Bình Dương, Đồng Nai và các khu công nghiệp lân cận.
Cam kết của chúng tôi:
- Chất lượng dịch vụ hàng đầu: Đội ngũ kỹ sưa chuyên nghiệp, có chứng chỉ quốc tế.
- Giá thành cạnh tranh: Báo giá rõ ràng, minh bạch, không phát sinh chi phí ẩn.
- Linh kiện: Sử dụng linh kiện chính hãng (IC công suất, Board mạch, Encoder) mới 100% để đảm bảo độ ổn định sau sửa chữa.
- Bảo hành: Thời gian bảo hành dịch vụ thường dao động từ 3 tháng đến 6 tháng đối với linh kiện thay thế và 12 tháng đối với thiết bị cung cấp mới.
- Thời gian: Xử lý nhanh các lỗi thông thường trong ngày (trong vòng 24h) để tránh gián đoạn sản xuất của nhà máy.
Các lỗi thông dụng hay gặp của Servo INOVANCE mà chúng tôi từng sửa qua:
Sửa Servo INOVANCE các lỗi liên quan đến Encoder như hư Encoder hoặc mất kết nối với Encoder.
Sửa Servo INOVANCE lỗi quá tải, xảy ra khi Motor bị kẹt tải hoặc quá nặng, cũng có thể hư Driver.
Sửa chữa và bảo hành Servo INOVANCE lỗi quá tốc độ Over Speed.
Sửa chữa và bảo hành Servo INOVANCE lỗi do đấu sai thứ tự cực động cơ U, V, W.
Sửa chữa Servo INOVANCE lỗi quá áp do bộ công suất hư hoặc lỗi phần hãm tái sinh.
Sửa chữa và bảo hành Servo INOVANCE lỗi nổ IGBT, lỗi CPU, lỗi mạch công suất.
Sửa chữa Servo INOVANCE lỗi Lỗi cháy nổ không rõ nguyên nhân: cháy công suất, nổ tụ, nổ bo mạch động lực.
Sửa Driver Servo INOVANCE lỗi chỉ lên 1 dấu gạch trên Driver.
Catec Sửa Servo INOVANCE Uy Tín, Chất Lượng Tại TP.HCM, chuyên sửa Servo hãng INOVANCE hư hỏng Motor, kỹ sư 12 năm kinh nghiệm.
Sửa driver Servo INOVANCE Lỗi quá tốc độ: Servo ON motor chạy vù và báo quá tốc, Lỗi quá tải/quá dòng, Motor giật mạnh và báo quá tải hoặc quá dòng.
Sửa chữa và bảo hành động cơ Servo INOVANCE Lỗi hư và cháy cuộn dây Motor, chạm vỏ motor hoặc bể bạc đạn, kẹt bạc đạn, cạ cốt, rung cốt.
Sửa chữa và bảo hành bộ điều khiển Driver Servo INOVANCE các lỗi khác như : hỏng IC điều khiển, chập nguồn, nổ tụ, mất tham số điều khiển, Lỗi cài đặt vị trí, tốc độ.
