Trong các hệ thống tự động hóa công nghiệp hiện đại, màn hình HMI Allen Bradley đóng vai trò quan trọng trong việc giám sát, điều khiển và vận hành máy móc. Thiết bị giúp người vận hành theo dõi thông số sản xuất, kiểm tra trạng thái hoạt động của PLC, điều chỉnh các thông số kỹ thuật và phát hiện sự cố trong quá trình vận hành. Tuy nhiên, sau thời gian dài sử dụng trong môi trường nhà máy, màn hình Allen Bradley có thể gặp nhiều vấn đề như không lên hình, màn hình bị ố vàng, hiển thị tối, xuất hiện sọc LCD, chớp tắt hoặc mất hình hoàn toàn.

Những lỗi này không chỉ gây khó khăn cho người vận hành mà còn có thể ảnh hưởng trực tiếp đến tiến độ sản xuất, chất lượng sản phẩm và hiệu suất hoạt động của toàn bộ dây chuyền. Đặc biệt, với những hệ thống phụ thuộc vào màn hình HMI để điều khiển và theo dõi máy móc, một sự cố nhỏ cũng có thể khiến quá trình vận hành bị gián đoạn.

Chính vì vậy, nhu cầu tìm kiếm dịch vụ sửa màn hình Allen Bradley lỗi không lên hình, màn hình bị ố, tối màn hình và sửa màn hình bị sọc LCD ngày càng được nhiều doanh nghiệp quan tâm. Việc xác định đúng nguyên nhân, sửa chữa đúng bộ phận và thay thế linh kiện tương thích sẽ giúp thiết bị hoạt động ổn định hơn, đồng thời tiết kiệm chi phí so với thay mới toàn bộ màn hình trong những trường hợp có thể phục hồi.

CATEC cung cấp giải pháp kiểm tra, chẩn đoán và sửa chữa màn hình HMI Allen Bradley theo tình trạng thực tế của thiết bị. Các hạng mục có thể bao gồm kiểm tra bo nguồn, xử lý lỗi hiển thị, thay LCD, sửa đèn nền, khắc phục lỗi cảm ứng, kiểm tra bo điều khiển và xử lý các sự cố liên quan đến kết nối. Tùy theo model và mức độ hư hỏng, kỹ thuật viên sẽ đề xuất phương án sửa chữa phù hợp, thông tin chi phí dự kiến và điều kiện bảo hành trước khi tiến hành.

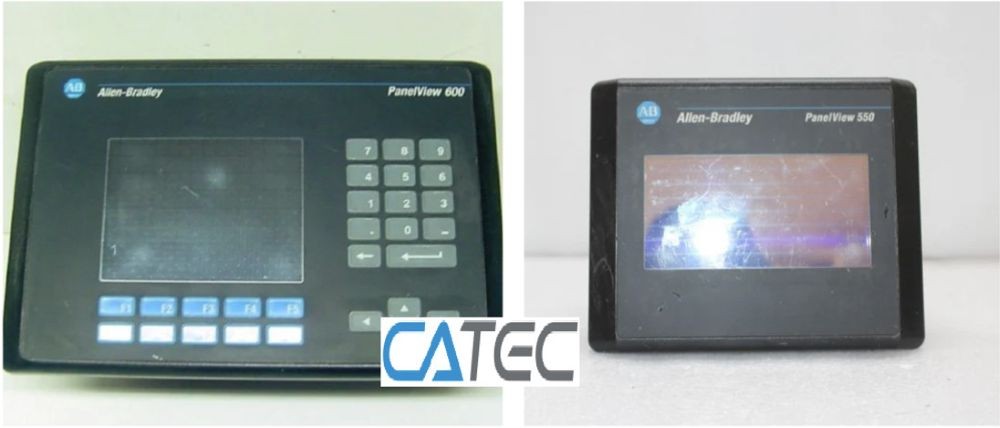

1. Tổng quan về màn hình công nghiệp Allen Bradley

Allen Bradley là thương hiệu thiết bị tự động hóa thuộc Rockwell Automation, được sử dụng rộng rãi trong nhiều ngành công nghiệp. Các dòng thiết bị giao diện người máy HMI của thương hiệu này giúp người vận hành tương tác với hệ thống điều khiển thông qua màn hình hiển thị, nút bấm cảm ứng và các giao diện giám sát.

Một số dòng màn hình Allen Bradley được biết đến trên thị trường gồm PanelView, PanelView Plus, PanelView Plus 6, PanelView Plus 7 và các dòng PanelView khác tùy theo thế hệ sản phẩm. Mỗi dòng có đặc điểm riêng về kích thước màn hình, cấu hình phần cứng, giao thức truyền thông, phần mềm cấu hình và phương pháp thay thế linh kiện.

Trong thực tế, màn hình Allen Bradley có thể được tích hợp vào dây chuyền đóng gói, máy sản xuất thực phẩm, hệ thống điều khiển băng tải, máy gia công, dây chuyền lắp ráp, hệ thống xử lý nước và nhiều thiết bị công nghiệp khác.

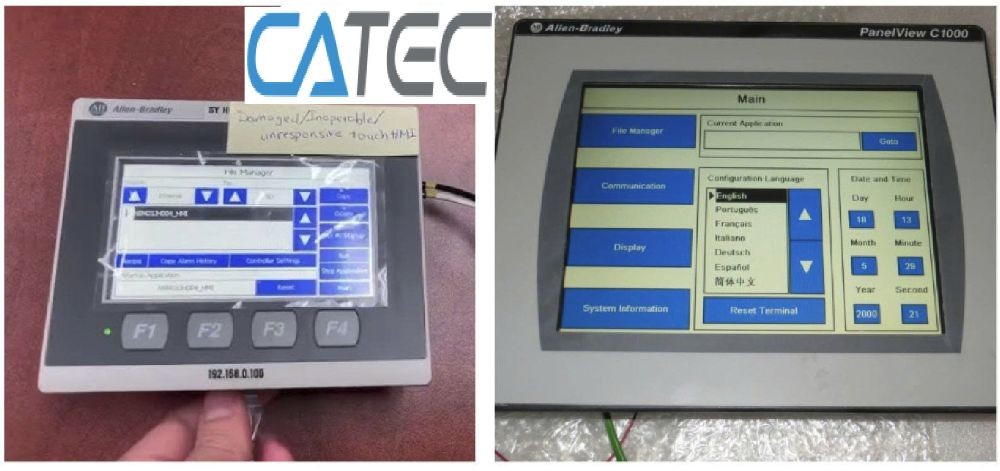

1.1. Vai trò của màn hình HMI Allen Bradley

Màn hình HMI không chỉ dùng để hiển thị hình ảnh mà còn là giao diện quan trọng giữa người vận hành và hệ thống điều khiển.

Những chức năng phổ biến bao gồm:

• Hiển thị trạng thái hoạt động của máy móc và dây chuyền sản xuất.

• Theo dõi các thông số như nhiệt độ, áp suất, tốc độ và thời gian.

• Cho phép người vận hành thay đổi giá trị cài đặt theo quyền truy cập.

• Hiển thị cảnh báo khi hệ thống phát hiện sự cố.

• Hỗ trợ theo dõi trạng thái PLC và các thiết bị ngoại vi.

• Cho phép chuyển đổi giữa các trang giao diện điều khiển.

• Hỗ trợ hiển thị dữ liệu, lịch sử cảnh báo hoặc thông tin sản xuất tùy cấu hình.

• Hỗ trợ nhân viên bảo trì xác định nguyên nhân gây lỗi trong hệ thống.

Khi màn hình bị tối, sọc LCD hoặc không lên hình, người vận hành có thể không đọc được thông số và không thực hiện được các thao tác cần thiết. Vì vậy, việc kiểm tra và khắc phục sớm có ý nghĩa quan trọng đối với hoạt động sản xuất.

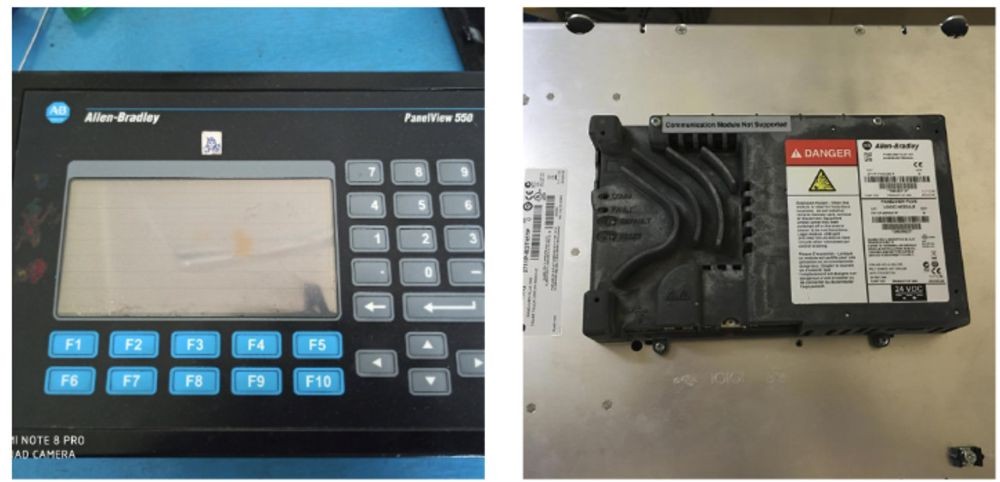

1.2. Các bộ phận chính của màn hình Allen Bradley

Để sửa chữa hiệu quả, cần hiểu những bộ phận cơ bản có thể gây ra lỗi hiển thị.

Màn hình LCD: Có nhiệm vụ hiển thị hình ảnh, ký tự, biểu đồ và giao diện vận hành. LCD hư hỏng có thể gây sọc ngang, sọc dọc, đốm đen, vùng loang màu hoặc mất hình.

Đèn nền: Hỗ trợ chiếu sáng màn hình để người dùng quan sát nội dung. Khi đèn nền suy giảm hoặc mạch điều khiển đèn nền gặp sự cố, màn hình có thể trở nên tối dù hình ảnh vẫn tồn tại.

Bo nguồn: Cung cấp các mức điện áp cần thiết cho những bộ phận bên trong. Nếu mạch nguồn gặp lỗi, màn hình có thể không khởi động, chớp tắt hoặc mất hiển thị.

Bo xử lý trung tâm: Quản lý hoạt động của giao diện và xử lý dữ liệu. Lỗi ở bộ phận này có thể khiến màn hình treo, khởi động liên tục hoặc không hiển thị giao diện.

Tấm cảm ứng: Tiếp nhận thao tác chạm của người vận hành. Khi tấm cảm ứng hư hỏng, màn hình có thể không nhận thao tác hoặc phản hồi sai vị trí.

Cáp tín hiệu và đầu nối: Đảm nhiệm việc truyền tín hiệu giữa LCD, bo điều khiển và các bộ phận khác. Kết nối lỏng hoặc hư hỏng có thể gây mất hình, sọc hoặc chớp tắt.

Bộ nhớ và hệ thống lưu trữ: Có thể chứa chương trình, cấu hình hoặc dữ liệu vận hành tùy model. Sự cố bộ nhớ có thể làm thiết bị khởi động không hoàn chỉnh hoặc không tải được giao diện.

Mỗi bộ phận có đặc điểm hư hỏng khác nhau. Vì vậy, kỹ thuật viên cần kiểm tra theo quy trình thay vì mặc định rằng mọi lỗi hiển thị đều xuất phát từ LCD.

2. Dịch vụ sửa màn hình Allen Bradley tại CATEC

CATEC tiếp nhận nhu cầu kiểm tra và sửa chữa màn hình HMI Allen Bradley theo tình trạng thực tế của thiết bị. Mục tiêu là xác định đúng bộ phận gây lỗi, lựa chọn phương án khắc phục phù hợp và hạn chế việc thay thế linh kiện không cần thiết.

Các hạng mục sửa chữa có thể bao gồm:

• Sửa chữa màn hình Allen Bradley không lên hình.

• Sửa chữa màn hình Allen Bradley Khắc phục màn hình tối đen dù thiết bị vẫn có nguồn.

• Sửa chữa màn hình Allen Bradley bị sọc ngang, sọc dọc.

• Sửa chữa màn hình Allen Bradley bo nguồn khi thiết bị không khởi động.

• Sửa chữa màn hình Allen Bradley Kiểm tra bo xử lý khi màn hình treo hoặc khởi động lặp lại.

Dịch vụ Sửa chữa màn hình allen bradley được triển khai theo hướng kiểm tra nguyên nhân trước khi đưa ra phương án xử lý. Điều này giúp khách hàng hiểu rõ tình trạng thiết bị, bộ phận cần sửa chữa và các yếu tố có thể ảnh hưởng đến chi phí.

Đối với màn hình đã sử dụng lâu năm hoặc model không còn phổ biến, việc tìm linh kiện thay thế có thể cần thêm thời gian. Khi đó, cần đánh giá khả năng sửa chữa bo mạch, thay linh kiện tương thích hoặc lựa chọn giải pháp thay thế phù hợp với hệ thống hiện hữu.

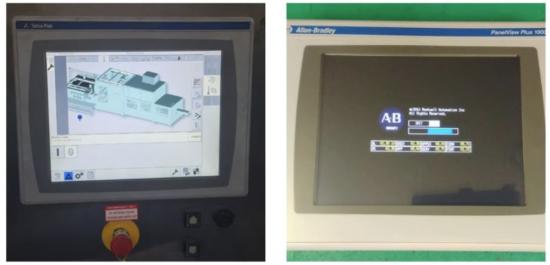

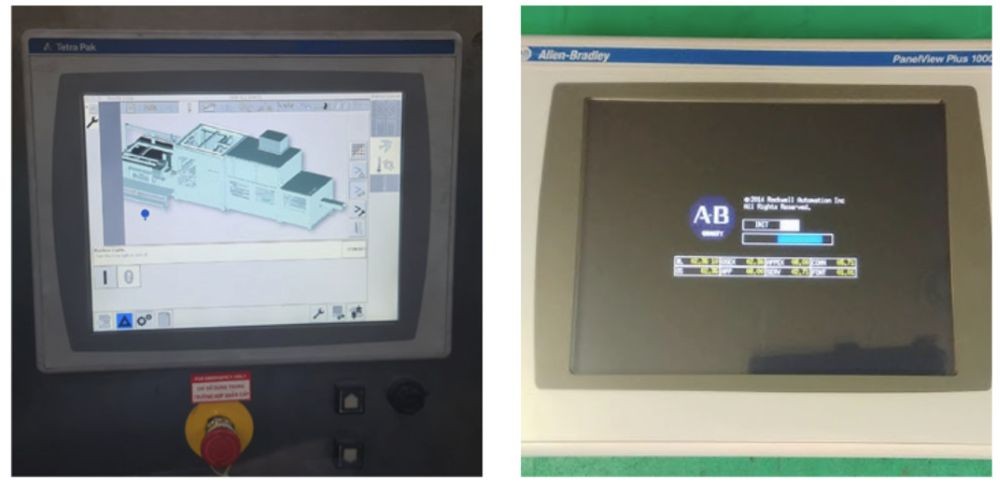

3. Sửa màn hình Allen Bradley không lên hình

Lỗi màn hình không lên hình là một trong những sự cố thường gặp trên thiết bị HMI công nghiệp. Tình trạng này có thể xảy ra đột ngột hoặc xuất hiện sau thời gian dài màn hình hoạt động không ổn định.

3.1. Dấu hiệu nhận biết

Màn hình Allen Bradley không lên hình có thể xuất hiện với nhiều biểu hiện khác nhau:

• Màn hình đen hoàn toàn.

• Đèn báo nguồn vẫn sáng nhưng không có hình ảnh.

• Màn hình sáng nền nhưng không hiển thị giao diện.

• Thiết bị khởi động nhưng chỉ dừng ở logo.

• Màn hình chớp sáng rồi tắt.

• Hình ảnh xuất hiện trong thời gian ngắn rồi biến mất.

• Màn hình không hiển thị dù hệ thống máy móc vẫn có nguồn.

Những biểu hiện trên không đồng nghĩa với cùng một nguyên nhân. Kỹ thuật viên cần phân biệt lỗi nguồn, lỗi LCD, lỗi đèn nền, lỗi cáp tín hiệu và lỗi bo xử lý.

3.2. Nguyên nhân do nguồn cấp bên ngoài

Một số trường hợp màn hình không lên hình xuất phát từ nguồn điện cấp cho thiết bị.

Các nguyên nhân có thể gồm nguồn cấp bị mất, điện áp không đúng thông số, dây dẫn bị lỏng hoặc đầu nối bị oxy hóa.

Trước khi tháo thiết bị, cần kiểm tra nguồn cấp theo hướng dẫn của nhà sản xuất và quy trình an toàn của nhà máy. Nếu nguồn điện bên ngoài không ổn định, việc sửa chữa phần cứng bên trong có thể không giải quyết được nguyên nhân gốc.

3.3. Nguyên nhân do bo nguồn bên trong

Nếu nguồn cấp bên ngoài phù hợp nhưng màn hình không khởi động, cần kiểm tra bo nguồn và các đường điện áp nội bộ.

Một số linh kiện điện tử có thể bị xuống cấp sau thời gian dài hoạt động, đặc biệt trong môi trường nhiệt độ cao hoặc có biến động nguồn điện.

Kỹ thuật viên cần kiểm tra tình trạng mạch nguồn, cầu chì, các linh kiện đóng cắt và đường cấp điện đến các khối chức năng. Phương án sửa chữa được xác định theo kết quả đo kiểm thực tế.

3.4. Nguyên nhân do đèn nền hoặc LCD

Có trường hợp thiết bị vẫn khởi động nhưng người dùng không nhìn thấy giao diện do đèn nền không hoạt động hoặc LCD gặp sự cố.

Nếu hình ảnh vẫn tồn tại nhưng rất khó quan sát dưới ánh sáng bình thường, cần kiểm tra hệ thống đèn nền. Nếu LCD bị hư hỏng, xuất hiện đốm đen hoặc mất hình ở một phần diện tích, cần đánh giá khả năng thay màn hình.

Việc thay LCD chỉ nên thực hiện sau khi đã xác minh rằng lỗi thực sự nằm ở tấm hiển thị.

3.5. Nguyên nhân do bo xử lý

Bo xử lý hoặc bộ nhớ gặp lỗi có thể khiến thiết bị không hoàn tất quá trình khởi động. Trong trường hợp này, màn hình có thể đen, đứng ở logo hoặc khởi động lặp lại.

Kỹ thuật viên cần kiểm tra trạng thái khởi động, nguồn cấp trên bo và các dấu hiệu lỗi phần cứng. Nếu nghi ngờ lỗi dữ liệu, cần xem xét khả năng sao lưu trước khi thực hiện thao tác có nguy cơ làm mất chương trình.

3.6. Phương án khắc phục

Quy trình xử lý lỗi không lên hình nên bắt đầu từ kiểm tra nguồn cấp, sau đó đánh giá đèn nền, LCD, cáp tín hiệu và bo xử lý.

Sau khi xác định được nguyên nhân, kỹ thuật viên đề xuất sửa mạch nguồn, thay linh kiện hoặc sửa chữa bộ phận hiển thị phù hợp.

Sau sửa chữa, cần kiểm tra khả năng khởi động, độ ổn định của hình ảnh và các chức năng liên quan trước khi bàn giao.

4. Sửa màn hình Allen Bradley bị tối màn hình

Màn hình Allen Bradley bị tối khiến người vận hành khó quan sát thông số, cảnh báo và trạng thái hoạt động. Lỗi có thể xuất hiện từ từ theo thời gian hoặc xảy ra đột ngột.

4.1. Biểu hiện màn hình bị tối

Một số tình trạng phổ biến gồm:

• Hình ảnh vẫn có nhưng độ sáng giảm đáng kể.

• Màn hình tối hơn so với thời gian trước.

• Một phần màn hình tối, phần còn lại vẫn hiển thị.

• Độ sáng không đồng đều giữa các vùng.

• Màn hình chỉ nhìn rõ khi chiếu ánh sáng từ bên ngoài.

• Độ sáng thay đổi bất thường trong quá trình vận hành.

Những biểu hiện này thường khiến người dùng nghĩ rằng LCD đã hỏng hoàn toàn. Tuy nhiên, cần kiểm tra cả hệ thống đèn nền và mạch cấp điện trước khi kết luận.

4.2. Đèn nền bị suy giảm

Đèn nền là bộ phận có nhiệm vụ chiếu sáng tấm LCD. Sau thời gian dài sử dụng, đèn nền có thể giảm độ sáng hoặc ngừng hoạt động.

Khi đèn nền yếu, hình ảnh vẫn có thể tồn tại nhưng rất khó nhìn. Tùy cấu tạo của model, phương án sửa chữa có thể liên quan đến bộ phận chiếu sáng hoặc mạch điều khiển đèn nền.

Việc thay thế cần căn cứ vào cấu trúc thực tế của thiết bị và linh kiện phù hợp.

4.3. Mạch điều khiển đèn nền gặp sự cố

Ngay cả khi bộ phận chiếu sáng chưa hỏng, lỗi trên mạch điều khiển cũng có thể khiến màn hình tối.

Các yếu tố cần kiểm tra gồm nguồn cấp, đầu nối, linh kiện điện tử và mạch điều khiển liên quan.

Nếu chỉ thay đèn nền mà không xử lý lỗi mạch, sự cố có thể tiếp tục tái diễn.

4.4. LCD xuống cấp

Trong một số trường hợp, LCD xuống cấp có thể làm hình ảnh kém rõ, giảm độ tương phản hoặc xuất hiện vùng hiển thị bất thường.

Kỹ thuật viên cần phân biệt giữa lỗi đèn nền và lỗi LCD bằng cách kiểm tra các dấu hiệu hình ảnh, tín hiệu điều khiển và tình trạng linh kiện.

4.5. Giải pháp sửa màn hình tối

CATEC kiểm tra tình trạng hiển thị để xác định nguyên nhân trước khi đề xuất phương án xử lý. Tùy trường hợp, thiết bị có thể cần sửa mạch đèn nền, thay linh kiện liên quan hoặc thay LCD.

Sau khi sửa chữa, cần đánh giá độ sáng, khả năng hiển thị chữ và hình ảnh, độ đồng đều giữa các vùng cũng như độ ổn định trong thời gian kiểm tra.

5. Sửa màn hình Allen Bradley bị ố vàng, loang màu

Màn hình bị ố, vàng hoặc loang màu là tình trạng gây ảnh hưởng đến khả năng quan sát và nhận biết thông tin trên giao diện HMI.

5.1. Dấu hiệu màn hình bị ố

Các biểu hiện thường gặp bao gồm:

• Màn hình xuất hiện vùng vàng hoặc nâu.

• Màu sắc không đồng đều giữa các khu vực.

• Hình ảnh bị loang màu.

• Một số vùng hiển thị có độ sáng khác thường.

• Màn hình có đốm màu cố định.

• Màu sắc thay đổi rõ rệt so với trước đây.

Tùy tình trạng, hiện tượng này có thể liên quan đến LCD, lớp quang học, đèn nền hoặc ảnh hưởng từ môi trường vận hành.

5.2. Nguyên nhân do nhiệt độ cao

Nhiệt độ môi trường quá cao có thể làm tăng tốc độ lão hóa của các bộ phận hiển thị. Nếu màn hình được lắp gần nguồn nhiệt, trong tủ điện thông gió kém hoặc hoạt động liên tục ở điều kiện khắc nghiệt, nguy cơ suy giảm chất lượng hiển thị có thể tăng lên.

Doanh nghiệp nên kiểm tra nhiệt độ bên trong tủ điện, vị trí lắp đặt và khả năng thông gió.

5.3. Nguyên nhân do lão hóa LCD

Sau thời gian dài sử dụng, một số thành phần của LCD có thể suy giảm chất lượng, làm màu sắc hiển thị không còn đồng đều.

Nếu hiện tượng ố xuất hiện cố định và không thay đổi khi kiểm tra các yếu tố nguồn cấp hoặc tín hiệu, cần đánh giá khả năng hư hỏng của tấm LCD.

Tùy mức độ, kỹ thuật viên có thể đề xuất sửa chữa bộ phận liên quan hoặc thay LCD phù hợp.

5.4. Ảnh hưởng của độ ẩm và môi trường

Độ ẩm cao, bụi bẩn hoặc sự xâm nhập của chất lỏng có thể ảnh hưởng đến các đầu nối và linh kiện bên trong. Trong một số trường hợp, dấu hiệu loang màu đi kèm với hiện tượng oxy hóa hoặc hư hỏng do ẩm.

Nếu màn hình có dấu hiệu vào nước, cần ngắt nguồn theo quy trình an toàn và tránh tiếp tục cấp điện khi chưa được kiểm tra.

5.5. Cách xử lý màn hình bị ố

Việc xử lý cần dựa trên nguyên nhân thực tế. Nếu lỗi nằm ở lớp hiển thị hoặc LCD, phương án thay thế có thể phù hợp hơn việc sửa chữa mạch điện tử. Nếu lỗi do kết nối hoặc nguồn cấp, cần xử lý các bộ phận liên quan.

Không nên tự ý sử dụng hóa chất hoặc dung môi mạnh để làm sạch màn hình vì có thể làm hỏng lớp phủ bề mặt.

6. Sửa màn hình Allen Bradley bị sọc LCD

Lỗi sọc LCD là một trong những sự cố thường gặp trên màn hình công nghiệp sau thời gian dài sử dụng hoặc sau tác động cơ học.

6.1. Các dạng sọc LCD phổ biến

Màn hình có thể xuất hiện nhiều dạng sọc khác nhau:

• Sọc ngang kéo dài toàn màn hình.

• Sọc dọc từ trên xuống dưới.

• Nhiều đường sọc mảnh xuất hiện liên tục.

• Sọc màu đỏ, xanh, trắng hoặc đen.

• Sọc chớp nháy theo thời gian.

• Một vùng màn hình mất hình hoặc sai màu.

• Sọc xuất hiện sau khi thiết bị bị va đập.

Hình dạng và vị trí sọc có thể giúp kỹ thuật viên khoanh vùng nguyên nhân, nhưng không đủ để xác định chính xác linh kiện hỏng nếu chưa kiểm tra thêm.

6.2. Nguyên nhân do tấm LCD

LCD bị hư hỏng có thể tạo ra các đường sọc cố định, vùng mất hình hoặc sai màu.

Tác động cơ học, áp lực lên mặt màn hình, lão hóa hoặc hư hỏng bên trong có thể dẫn đến tình trạng này.

Nếu lỗi xuất phát từ tấm LCD, kỹ thuật viên sẽ đánh giá khả năng thay màn hình theo đúng model hoặc sử dụng linh kiện tương thích đã được xác minh.

6.3. Nguyên nhân do cáp tín hiệu

Cáp tín hiệu truyền dữ liệu giữa bo điều khiển và LCD. Khi cáp bị lỏng, hư hỏng hoặc đầu nối tiếp xúc không tốt, hình ảnh có thể xuất hiện sọc, nhấp nháy hoặc mất một phần.

Trong trường hợp này, cần kiểm tra cáp và đầu nối trước khi quyết định thay LCD.

6.4. Nguyên nhân do mạch điều khiển hiển thị

Mạch điều khiển hoặc các linh kiện liên quan đến đường tín hiệu có thể gây ra hiện tượng sọc và sai màu.

Kỹ thuật viên cần kiểm tra tình trạng bo mạch, đường điện áp và tín hiệu hiển thị để xác định phạm vi hư hỏng.

Không nên tự ý tác động vào các mạch điều khiển LCD khi không có chuyên môn vì có thể khiến thiết bị hỏng nặng hơn.

6.5. Phương án sửa màn hình sọc LCD

Quá trình sửa chữa thường bao gồm kiểm tra biểu hiện sọc, xác minh kết nối, đánh giá tình trạng LCD và kiểm tra mạch hiển thị.

Nếu lỗi nằm ở đầu nối, có thể cần xử lý kết nối. Nếu tấm LCD hỏng, phương án thay thế sẽ được cân nhắc theo mã model và nguồn cung linh kiện.

Sau khi sửa, cần kiểm tra độ đồng đều hình ảnh, màu sắc, ký tự và các vùng hiển thị quan trọng.

7. Sửa màn hình Allen Bradley chớp tắt, hiển thị chập chờn

Màn hình chớp tắt có thể ảnh hưởng lớn đến khả năng quan sát và thao tác. Lỗi đôi khi chỉ xuất hiện khi máy chạy tải hoặc khi thiết bị đã hoạt động trong một khoảng thời gian.

7.1. Nguyên nhân do nguồn điện không ổn định

Nguồn điện biến động có thể khiến màn hình khởi động lại, mất hình hoặc thay đổi độ sáng.

Cần kiểm tra nguồn cấp theo thông số của thiết bị, các đầu nối và điều kiện điện trong tủ điều khiển.

Nếu lỗi xuất hiện đồng thời với hoạt động của động cơ hoặc thiết bị công suất, cần đánh giá thêm khả năng nhiễu điện và chất lượng nguồn.

7.2. Nguyên nhân do linh kiện xuống cấp

Linh kiện trên bo nguồn hoặc mạch điều khiển có thể suy giảm theo thời gian, gây ra tình trạng hoạt động không ổn định.

Kỹ thuật viên cần xác định bộ phận gây lỗi thông qua kiểm tra thực tế thay vì thay thế nhiều linh kiện cùng lúc.

7.3. Nguyên nhân do cáp hoặc đầu nối

Đầu nối lỏng hoặc cáp tín hiệu bị hư hỏng có thể làm hình ảnh chập chờn, đặc biệt khi thiết bị chịu rung động.

Cần kiểm tra tình trạng cáp, đầu nối và cách bố trí dây trong tủ điện.

7.4. Hướng khắc phục

Tùy nguyên nhân, phương án xử lý có thể bao gồm sửa mạch nguồn, thay linh kiện điện tử, khắc phục đầu nối hoặc thay LCD.

Sau khi sửa, nên kiểm tra thiết bị trong điều kiện vận hành phù hợp để đánh giá độ ổn định và xác nhận lỗi không tái diễn trong quá trình thử nghiệm.

8. Sửa bo nguồn màn hình Allen Bradley

Bo nguồn là bộ phận quan trọng vì cung cấp điện cho các mạch bên trong màn hình. Khi bo nguồn gặp sự cố, thiết bị có thể không lên nguồn, khởi động chập chờn hoặc mất hiển thị.

8.1. Dấu hiệu bo nguồn bị lỗi

Một số dấu hiệu cần kiểm tra gồm:

• Màn hình không khởi động dù nguồn cấp bên ngoài phù hợp.

• Thiết bị bật lên rồi tắt.

• Màn hình tự khởi động lại.

• Đèn báo hoạt động không bình thường.

• Thiết bị có dấu hiệu quá nhiệt hoặc mùi khét.

• Màn hình mất hình sau khi nguồn điện biến động.

Những dấu hiệu này chỉ mang tính định hướng. Cần kiểm tra để phân biệt lỗi bo nguồn với lỗi bo xử lý hoặc bộ phận hiển thị.

8.2. Các nguyên nhân thường gặp

Bo nguồn có thể bị hư hỏng do quá áp, nhiệt độ cao, linh kiện lão hóa, bụi bẩn hoặc điều kiện vận hành không phù hợp.

Trong một số trường hợp, lỗi xuất phát từ hệ thống điện bên ngoài nhưng ảnh hưởng trực tiếp đến các linh kiện bên trong.

8.3. Phương pháp sửa chữa

Kỹ thuật viên kiểm tra nguồn cấp, các đường điện áp nội bộ và tình trạng linh kiện trên bo mạch. Tùy kết quả, phương án có thể là sửa chữa phần mạch lỗi hoặc thay thế bộ phận phù hợp.

Đối với thiết bị có dấu hiệu cháy nổ hoặc chập điện, cần kiểm tra cẩn thận trước khi cấp nguồn thử nghiệm.

8.4. Kiểm tra sau sửa chữa

Sau khi sửa bo nguồn, cần xác minh các mức điện áp theo thông số kỹ thuật, kiểm tra khả năng khởi động và theo dõi độ ổn định.

Chỉ nên lắp lại vào dây chuyền sau khi thiết bị được đánh giá đạt yêu cầu trong phạm vi kiểm tra đã thống nhất.

9. Thay màn hình LCD Allen Bradley đúng model

Khi LCD hư hỏng nặng, việc thay màn hình có thể là giải pháp cần thiết để khôi phục khả năng hiển thị.

9.1. Khi nào cần thay LCD?

Việc thay LCD có thể được xem xét khi:

• Màn hình bị nứt hoặc vỡ.

• Xuất hiện vùng đen lan rộng.

• Hình ảnh mất hoàn toàn do tấm hiển thị hỏng.

• Sọc LCD cố định và không thể khắc phục bằng xử lý kết nối.

• Màu sắc biến dạng nghiêm trọng.

• LCD bị hư hỏng vật lý sau va đập.

Trước khi thay, cần xác định rõ lỗi không xuất phát từ bo điều khiển hoặc cáp tín hiệu.

9.2. Lựa chọn LCD tương thích

LCD thay thế cần phù hợp với model thiết bị, kích thước, độ phân giải, giao diện tín hiệu, cấu trúc đầu nối và yêu cầu nguồn điện.

Không nên chỉ dựa vào kích thước hoặc hình dáng bên ngoài để lựa chọn linh kiện.

Đối với những model đã ngừng sản xuất, cần xác minh kỹ khả năng tương thích của linh kiện thay thế trước khi lắp đặt.

9.3. Kiểm tra sau khi thay LCD

Sau khi thay màn hình, cần kiểm tra:

• Độ sáng và độ tương phản.

• Khả năng hiển thị ký tự.

• Màu sắc và độ đồng đều hình ảnh.

• Các vùng hiển thị trên toàn màn hình.

• Tình trạng chớp tắt hoặc sọc bất thường.

• Khả năng hoạt động trong thời gian kiểm tra.

• Chức năng cảm ứng nếu thiết bị có trang bị.

Việc kiểm tra đầy đủ giúp giảm nguy cơ bàn giao thiết bị khi vẫn còn lỗi hiển thị.

10. Sửa chữa màn hình Allen Bradley bị lỗi cảm ứng

Ngoài các vấn đề về LCD, một số màn hình Allen Bradley có thể gặp lỗi cảm ứng, ảnh hưởng đến khả năng thao tác của người vận hành.

10.1. Dấu hiệu lỗi cảm ứng

• Màn hình không nhận thao tác chạm.

• Một số khu vực bị liệt.

• Phải chạm nhiều lần mới nhận lệnh.

• Cảm ứng phản hồi chậm.

• Thao tác sai vị trí.

• Màn hình tự nhận lệnh dù không có người chạm.

10.2. Nguyên nhân gây lỗi

Lỗi có thể liên quan đến tấm cảm ứng, cáp kết nối, bộ điều khiển cảm ứng, cấu hình hiệu chuẩn hoặc nhiễu điện.

Trong một số trường hợp, thiết bị bị ẩm hoặc xuống cấp sau thời gian dài sử dụng cũng có thể ảnh hưởng đến chức năng cảm ứng.

10.3. Phương án khắc phục

Kỹ thuật viên cần kiểm tra tình trạng tấm cảm ứng, đường tín hiệu và các bộ phận liên quan. Nếu tấm cảm ứng hư hỏng, cần lựa chọn linh kiện phù hợp với model.

Sau khi thay thế, cần kiểm tra nhiều điểm trên màn hình và xác minh thao tác nhập dữ liệu chính xác.

Nếu xuất hiện hiện tượng tự kích hoạt lệnh, doanh nghiệp cần đánh giá mức độ an toàn của máy trước khi tiếp tục vận hành.

11. Khắc phục lỗi truyền thông giữa HMI Allen Bradley và PLC

Một số trường hợp người dùng cho rằng màn hình bị lỗi vì không hiển thị dữ liệu, nhưng nguyên nhân thực tế có thể nằm ở đường truyền thông hoặc PLC.

11.1. Dấu hiệu lỗi truyền thông

• Màn hình vẫn sáng nhưng dữ liệu không cập nhật.

• Xuất hiện cảnh báo mất kết nối.

• Các giá trị trên giao diện không thay đổi.

• Không đọc được trạng thái thiết bị.

• Một số chức năng điều khiển không phản hồi như mong đợi.

11.2. Kiểm tra đường truyền

Cần kiểm tra cáp truyền thông, đầu nối, tình trạng thiết bị PLC và các thông số giao tiếp theo cấu hình của hệ thống.

Nếu PLC mất nguồn hoặc CPU không hoạt động, màn hình có thể không nhận được dữ liệu dù phần hiển thị vẫn bình thường.

11.3. Kiểm tra cấu hình và giao thức

Các thông số địa chỉ, giao thức và cấu hình kết nối phải phù hợp với hệ thống đang sử dụng.

Kỹ thuật viên cần phân biệt lỗi cấu hình với lỗi phần cứng để tránh sửa chữa không cần thiết.

11.4. Xử lý theo nguyên nhân

Nếu lỗi do cáp hoặc đầu nối, cần xử lý đường truyền. Nếu lỗi liên quan đến cấu hình, cần kiểm tra các thông số hệ thống. Nếu cổng truyền thông bị hư hỏng, cần đánh giá khả năng sửa chữa phần cứng.

Quá trình kiểm tra nên được thực hiện có hệ thống để xác định đúng thiết bị gây lỗi.

12. Quy trình sửa chữa màn hình Allen Bradley tại CATEC

Quy trình sửa chữa rõ ràng giúp khách hàng nắm được tình trạng thiết bị và kiểm soát phạm vi công việc.

12.1. Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp model, mã sản phẩm, biểu hiện lỗi và điều kiện vận hành trước khi sự cố xuất hiện.

Hình ảnh tem thiết bị và video hiện tượng lỗi có thể giúp kỹ thuật viên xác định sơ bộ tình trạng.

12.2. Bước 2: Kiểm tra bên ngoài

Thiết bị được kiểm tra tình trạng vỏ, LCD, đầu nối và các dấu hiệu bất thường như nứt vỡ, oxy hóa, ẩm hoặc cháy.

Nếu có dấu hiệu chập điện hoặc vào nước, cần ưu tiên bảo đảm an toàn trước khi kiểm tra sâu.

12.3. Bước 3: Chẩn đoán lỗi

Kỹ thuật viên kiểm tra nguồn cấp, khả năng khởi động, tình trạng hiển thị, đèn nền, cáp tín hiệu và các bộ phận liên quan.

Phạm vi kiểm tra được mở rộng theo biểu hiện thực tế để xác định nguyên nhân gốc.

12.4. Bước 4: Báo phương án sửa chữa

Sau khi xác định được tình trạng, khách hàng được thông tin về bộ phận cần sửa, linh kiện cần thay nếu có, chi phí dự kiến và thời gian xử lý.

Các vấn đề liên quan đến dữ liệu, cấu hình hoặc linh kiện khó tìm cần được trao đổi rõ trước khi thực hiện.

12.5. Bước 5: Tiến hành sửa chữa

Sau khi thống nhất phương án, kỹ thuật viên thực hiện sửa chữa hoặc thay thế linh kiện phù hợp.

Trong quá trình thao tác, cần bảo đảm các biện pháp chống tĩnh điện, an toàn điện và bảo vệ các bộ phận còn hoạt động tốt.

12.6. Bước 6: Kiểm tra chức năng

Thiết bị được kiểm tra lại theo lỗi ban đầu. Với lỗi hiển thị, cần kiểm tra độ sáng, màu sắc, sọc và khả năng hiển thị. Với lỗi nguồn, cần kiểm tra khởi động và độ ổn định. Với lỗi cảm ứng, cần xác minh khả năng nhận thao tác.

12.7. Bước 7: Bàn giao và bảo hành

Sau khi hoàn tất kiểm tra, khách hàng được cung cấp thông tin về hạng mục đã sửa chữa và điều kiện bảo hành áp dụng.

Doanh nghiệp nên lưu lại hồ sơ sửa chữa để phục vụ công tác quản lý, bảo dưỡng và theo dõi tình trạng thiết bị.

13. Lợi ích khi sửa màn hình Allen Bradley thay vì thay mới

Không phải trường hợp nào màn hình hư hỏng cũng cần thay mới hoàn toàn. Nếu xác định được lỗi ở một bộ phận và có phương án sửa chữa phù hợp, doanh nghiệp có thể cân nhắc sửa chữa để tiết kiệm chi phí.

13.1. Tiết kiệm chi phí đầu tư

Thay mới màn hình có thể kéo theo chi phí thiết bị, cấu hình, lắp đặt và kiểm tra tương thích.

Trong khi đó, sửa chữa một bộ phận như bo nguồn, đèn nền hoặc cáp tín hiệu có thể là phương án hợp lý hơn nếu phần còn lại vẫn hoạt động tốt.

Tuy nhiên, chi phí thực tế phải được xác định dựa trên model và tình trạng hư hỏng.

13.2. Hạn chế thay đổi cấu hình hệ thống

Một màn hình mới có thể yêu cầu cấu hình lại, chuyển đổi chương trình hoặc điều chỉnh giao tiếp với PLC.

Nếu thiết bị hiện hữu có chương trình đặc thù, việc sửa chữa có thể giúp hạn chế những thay đổi không cần thiết, miễn là thiết bị vẫn đáp ứng yêu cầu kỹ thuật và có khả năng phục hồi.

13.3. Giảm thời gian gián đoạn

Nếu lỗi được xác định rõ và linh kiện sẵn có, sửa chữa có thể giúp rút ngắn thời gian xử lý so với quá trình tìm mua, lắp đặt và cấu hình thiết bị mới.

Dù vậy, không nên cam kết thời gian hoàn thành trước khi đánh giá mức độ hư hỏng và khả năng cung ứng linh kiện.

13.4. Tận dụng thiết bị hiện hữu

Đối với các máy móc đã vận hành lâu năm, màn hình HMI có thể được tích hợp chặt chẽ với phần mềm và cấu trúc hệ thống.

Sửa chữa đúng cách giúp doanh nghiệp tiếp tục sử dụng thiết bị hiện hữu khi còn đáp ứng yêu cầu vận hành.

14. Chi phí sửa màn hình Allen Bradley phụ thuộc vào những yếu tố nào?

Chi phí sửa chữa không giống nhau giữa các model và tình trạng lỗi. Một màn hình bị lỏng cáp sẽ có phạm vi xử lý khác với thiết bị bị hỏng LCD hoặc bo nguồn.

14.1. Model và thế hệ thiết bị

Các dòng PanelView khác nhau có thể sử dụng cấu trúc phần cứng, LCD và linh kiện khác nhau. Model càng đặc thù hoặc ít phổ biến thì việc tìm linh kiện phù hợp có thể càng khó khăn.

14.2. Mức độ hư hỏng

Lỗi đơn lẻ thường có phạm vi sửa chữa khác với trường hợp nhiều bộ phận cùng bị ảnh hưởng.

Ví dụ, màn hình tối do lỗi đèn nền có thể cần phương án xử lý khác với màn hình vừa tối vừa bị sọc LCD và khởi động không ổn định.

14.3. Linh kiện cần thay thế

Chi phí linh kiện phụ thuộc vào mã sản phẩm, nguồn cung, khả năng tương thích và tình trạng thị trường.

Đối với model đã ngừng sản xuất, cần kiểm tra kỹ khả năng cung ứng và phương án thay thế trước khi báo giá cuối cùng.

14.4. Tình trạng chương trình và dữ liệu

Nếu thiết bị có lỗi bộ nhớ hoặc cần xử lý cấu hình, quá trình sửa chữa có thể phức tạp hơn.

Trước khi can thiệp, cần xác định khả năng sao lưu dữ liệu và rủi ro liên quan đến chương trình vận hành.

14.5. Cách nhận báo giá

Để nhận báo giá phù hợp, khách hàng nên cung cấp mã model, hình ảnh tem máy, biểu hiện lỗi và thông tin về thời điểm xảy ra sự cố.

Sau khi kiểm tra, đơn vị sửa chữa cần làm rõ hạng mục công việc, linh kiện thay thế, chi phí và điều kiện bảo hành trước khi tiến hành.

15. Chính sách bảo hành khi sửa màn hình Allen Bradley

Bảo hành là yếu tố cần được quan tâm khi lựa chọn dịch vụ sửa chữa thiết bị công nghiệp.

15.1. Bảo hành theo hạng mục

Thời hạn bảo hành phụ thuộc vào hạng mục sửa chữa, loại linh kiện và thỏa thuận cụ thể giữa khách hàng với đơn vị cung cấp dịch vụ.

Đối với những hạng mục được áp dụng bảo hành 3–6 tháng theo thỏa thuận, thời hạn và phạm vi cụ thể cần được xác nhận trên phiếu bảo hành hoặc hồ sơ bàn giao.

15.2. Phạm vi bảo hành

Cần xác định rõ bộ phận đã sửa hoặc thay thế và các lỗi thuộc phạm vi bảo hành.

Những hư hỏng mới do nguồn điện bên ngoài, va đập, nước xâm nhập hoặc sử dụng sai điều kiện có thể cần được đánh giá riêng theo chính sách áp dụng.

15.3. Tiếp nhận bảo hành

Khi thiết bị xuất hiện lỗi sau sửa chữa, khách hàng nên cung cấp thông tin model, ngày sửa chữa và mô tả tình trạng hiện tại.

Kỹ thuật viên sẽ kiểm tra để xác định nguyên nhân và phạm vi bảo hành, sau đó thống nhất phương án xử lý.

15.4. Lưu giữ hồ sơ sửa chữa

Hồ sơ nên bao gồm mã thiết bị, tình trạng ban đầu, hạng mục đã xử lý, linh kiện thay thế và thời hạn bảo hành.

Thông tin này giúp doanh nghiệp theo dõi lịch sử bảo trì, đánh giá độ ổn định và lập kế hoạch bảo dưỡng thiết bị.

Cách phân biệt các dạng hư hỏng màn hình Allen Bradley

Không phải tất cả trường hợp màn hình tối, không lên hình hoặc bị sọc đều có cùng nguyên nhân. Việc phân loại triệu chứng là bước đầu để khoanh vùng lỗi.

Màn hình hoàn toàn không lên hình

Khi bật nguồn, màn hình không hiển thị logo, giao diện hay thông số. Cần kiểm tra nguồn cấp, mạch nguồn, trạng thái khởi động và hệ thống hiển thị theo cấu tạo của model.

Nếu có đèn báo hoặc dấu hiệu thiết bị vẫn hoạt động, điều đó chưa đủ để kết luận LCD còn tốt hay đã hỏng. Kỹ thuật viên cần kiểm tra thêm đèn nền và đường tín hiệu hình ảnh.

Màn hình vẫn có hình nhưng rất tối

Màn hình có thể còn hiển thị nội dung nhưng độ sáng giảm mạnh, khiến người vận hành khó đọc thông số. Một khả năng cần xem xét là lỗi đèn nền hoặc mạch cấp nguồn cho đèn nền.

Tuy nhiên, cần kiểm tra thêm cài đặt độ sáng nếu model hỗ trợ, nguồn cấp và các thành phần liên quan. Không nên thay đèn nền chỉ dựa vào biểu hiện màn hình tối.

Màn hình xuất hiện vết ố hoặc đốm màu

Vết ố có thể xuất hiện ở một vùng cố định, dưới dạng đốm sáng, vùng tối hoặc màu sắc không đồng đều. Nguyên nhân có thể liên quan đến lớp hiển thị, tác động cơ học, lão hóa linh kiện hoặc điều kiện môi trường.

Cần phân biệt vết bẩn trên bề mặt với dấu hiệu nằm bên trong LCD. Nếu vết ố thuộc cấu trúc hiển thị, lau bề mặt thường không giải quyết được vấn đề.

Màn hình bị sọc ngang, sọc dọc

Sọc LCD có thể xuất hiện ngay khi khởi động hoặc phát sinh sau một thời gian vận hành. Một số trường hợp chỉ có một đường sọc, trong khi những trường hợp khác có nhiều dải màu làm che khuất thông tin.

Nguyên nhân cần xem xét gồm tấm LCD, cáp tín hiệu, đầu nối và mạch điều khiển hiển thị. Chỉ khi xác định được bộ phận gây lỗi mới có thể lựa chọn phương án sửa chữa phù hợp.

Quy trình chẩn đoán: cần kiểm tra gì trước khi quyết định sửa?

Kiểm tra nguồn cấp và trạng thái khởi động

Bước đầu tiên là đối chiếu nguồn cấp với thông số kỹ thuật của model, kiểm tra đầu nối và ghi nhận trạng thái thiết bị khi khởi động. Việc đo kiểm phải được thực hiện theo quy trình an toàn điện.

Nếu nguồn cấp không đúng yêu cầu hoặc kết nối có vấn đề, cần xử lý nguyên nhân này trước khi đánh giá sâu vào bộ phận hiển thị. Không nên cấp nguồn thử tùy ý hoặc thay đổi cách đấu nối khi chưa nắm rõ thiết kế thiết bị.

Kiểm tra đèn nền và tín hiệu hình ảnh

Khi màn hình tối, cần xác định thiết bị còn tạo hình ảnh hay không và hệ thống đèn nền có hoạt động đúng không. Nếu LCD vẫn có nội dung nhưng thiếu ánh sáng, hướng kiểm tra sẽ khác với trường hợp hoàn toàn không có tín hiệu hình ảnh.

Việc phân biệt hai tình trạng này giúp tránh thay nhầm LCD trong khi lỗi thực tế nằm ở đèn nền hoặc mạch cấp nguồn liên quan.

Đánh giá LCD, cáp và mạch điều khiển

Với lỗi sọc hoặc vết ố, kỹ thuật viên cần kiểm tra tình trạng tấm LCD và các kết nối tín hiệu. Nếu kết nối không ổn định, hình ảnh có thể bị gián đoạn hoặc xuất hiện biểu hiện bất thường.

Trong trường hợp LCD bị hư hỏng bên trong, cần đánh giá khả năng sửa chữa hoặc thay thế linh kiện tương thích. Việc kiểm tra phải dựa trên model thực tế, không áp dụng một kết luận chung cho tất cả các dòng Allen Bradley.

Ghi nhận kết quả trước khi đề xuất phương án

Một quy trình đáng tin cậy cần ghi nhận triệu chứng, kết quả đo kiểm, bộ phận nghi ngờ và phạm vi đã xác nhận. Nếu nguyên nhân chưa được xác định chắc chắn, cần nói rõ những hạng mục còn phải kiểm tra.

Cách làm này giúp chủ nhà máy hiểu cơ sở của phương án sửa chữa, đồng thời thuận tiện khi so sánh chi phí, thời gian xử lý và rủi ro vận hành

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

• CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC

• Holine : 0913121308

• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM

• Email: catec.tech@gmail.com

• Website: www.catecvn.com

• Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)

• Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.

• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
