Trong hệ thống tự động hóa công nghiệp, màn hình HMI và màn hình máy tính công nghiệp đóng vai trò như “trung tâm giao tiếp” giữa con người và máy móc. Khi màn hình gặp sự cố, toàn bộ quy trình vận hành có thể bị gián đoạn. Một trong những thương hiệu màn hình công nghiệp được sử dụng rộng rãi hiện nay là Advantech. Tuy nhiên, sau thời gian dài hoạt động trong môi trường khắc nghiệt như nhà máy, xưởng sản xuất hoặc phòng điều khiển, màn hình Advantech có thể gặp các lỗi phổ biến như không lên hình, không sáng hoặc màn hình bị tối.
Bài viết này sẽ phân tích chuyên sâu về nguyên nhân kỹ thuật của các lỗi màn hình Advantech, đồng thời cung cấp giải pháp sửa chữa, quy trình kiểm tra và chính sách bảo hành nhằm giúp người dùng hiểu rõ hơn về việc bảo trì, sửa chữa thiết bị công nghiệp một cách hiệu quả và bền vững.
Tổng quan về màn hình công nghiệp Advantech
Advantech là thương hiệu thiết bị công nghiệp nổi tiếng trong lĩnh vực máy tính công nghiệp, màn hình HMI, panel PC và các giải pháp IoT công nghiệp. Các màn hình Advantech được thiết kế để hoạt động liên tục 24/7 trong môi trường khắc nghiệt với các đặc điểm nổi bật như:
-
Độ bền cao, khả năng chống rung và chống bụi tốt
-
Hoạt động ổn định trong dải nhiệt độ rộng
-
Tuổi thọ đèn nền LED dài
-
Tương thích với nhiều hệ thống điều khiển công nghiệp
Tuy nhiên, chính môi trường vận hành khắc nghiệt như nhiệt độ cao, độ ẩm, bụi kim loại hoặc nguồn điện không ổn định lại là nguyên nhân khiến màn hình phát sinh lỗi sau một thời gian sử dụng.
Các lỗi phổ biến của màn hình Advantech
Trong quá trình sửa chữa thực tế, các kỹ thuật viên thường gặp ba nhóm lỗi chính:
-
Sửa Màn hình Advantech không lên hình
-
Sửa Màn hình Advantech không sáng
-
Sửa Màn hình Advantech bị tối hoặc hiển thị yếu
Mặc dù các biểu hiện có vẻ giống nhau, nhưng nguyên nhân kỹ thuật bên trong có thể hoàn toàn khác nhau. Việc chẩn đoán đúng lỗi là yếu tố quyết định hiệu quả sửa chữa.
Nguyên nhân màn hình Advantech không lên hình
Lỗi không lên hình là tình trạng màn hình không hiển thị bất kỳ tín hiệu nào sau khi cấp nguồn. Đèn nguồn có thể sáng hoặc không sáng.
Sửa màn hình Advantech Lỗi nguồn cấp bên trong
Nguồn cấp là thành phần đầu tiên cần kiểm tra. Trong nhiều trường hợp, bộ nguồn switching bên trong màn hình bị hỏng do:
-
Sửa màn hình Advantech Tụ lọc nguồn bị khô hoặc phồng
-
Sửa màn hình Advantech IC nguồn bị cháy
-
MOSFET công suất hỏng
-
Mạch bảo vệ quá áp kích hoạt
Khi nguồn không ổn định, bo mạch xử lý tín hiệu sẽ không thể khởi động.
Sửa màn hình Advantech Lỗi bo mạch điều khiển
Bo mạch điều khiển (main board) có nhiệm vụ xử lý tín hiệu hình ảnh từ máy tính hoặc PLC. Nếu bo mạch này bị lỗi, màn hình có thể hoàn toàn không hiển thị.
Nguyên nhân phổ biến bao gồm:
-
Sửa màn hình Advantech Chip xử lý bị lỗi
-
Mạch nguồn logic 3.3V hoặc 5V không ổn định
-
IC EEPROM lỗi firmware
-
Mạch clock không hoạt động
Sửa màn hình Advantech Lỗi cáp tín hiệu LVDS
Cáp LVDS truyền tín hiệu từ bo mạch chính đến tấm panel LCD. Khi cáp bị lỏng, oxy hóa hoặc đứt mạch, màn hình sẽ không hiển thị hình ảnh.
Trong môi trường công nghiệp có rung động mạnh, tình trạng này xảy ra khá thường xuyên.
Nguyên nhân màn hình Advantech không sáng
Trong trường hợp này, màn hình vẫn có tín hiệu hình ảnh nhưng không có ánh sáng nền.
Khi soi đèn pin vào màn hình, người dùng có thể thấy hình ảnh rất mờ.
Sửa màn hình Advantech Hỏng mạch đèn nền LED
Hầu hết màn hình Advantech hiện nay sử dụng đèn nền LED. Sau thời gian dài hoạt động, LED có thể bị suy giảm độ sáng hoặc hỏng hoàn toàn.
Nguyên nhân thường gặp:
-
LED bị cháy
-
LED suy hao do nhiệt
-
Mạch driver LED bị lỗi
Sửa màn hình Advantech Hỏng mạch inverter hoặc driver LED
Driver LED có nhiệm vụ cung cấp dòng điện ổn định cho hệ thống đèn nền.
Khi driver LED gặp lỗi, các triệu chứng có thể bao gồm:
-
Sửa màn hình Advantech Màn hình chớp tắt
-
Sửa màn hình Advantech Màn hình sáng rồi tắt
-
Sửa màn hình Advantech Màn hình tối hoàn toàn
Sửa màn hình Advantech Lỗi cảm biến ánh sáng
Một số màn hình công nghiệp có cảm biến ánh sáng tự động điều chỉnh độ sáng. Khi cảm biến lỗi, hệ thống có thể giảm độ sáng xuống mức rất thấp khiến người dùng tưởng rằng màn hình bị hỏng.
Nguyên nhân màn hình Advantech bị tối
Lỗi màn hình tối thường liên quan đến suy giảm hệ thống đèn nền hoặc mạch điều khiển độ sáng.
LED backlight bị suy giảm
Sau hàng chục nghìn giờ hoạt động, LED backlight sẽ giảm độ sáng tự nhiên.
Đây là hiện tượng lão hóa bình thường của linh kiện điện tử.
Sửa màn hình Advantech Lỗi mạch PWM điều khiển độ sáng
Mạch PWM điều chỉnh độ sáng bằng cách thay đổi chu kỳ xung điều khiển LED.
Khi IC PWM bị lỗi, màn hình có thể:
-
hiển thị rất tối
-
độ sáng không thay đổi khi điều chỉnh
-
ánh sáng không đồng đều
Sửa màn hình Advantech Lỗi panel LCD
Trong một số trường hợp hiếm, bản thân tấm panel LCD bị suy giảm độ truyền sáng hoặc lỗi lớp phân cực, dẫn đến màn hình bị tối.
Quy trình kiểm tra và chẩn đoán chuyên sâu
Để sửa chữa màn hình Advantech hiệu quả, kỹ thuật viên cần tuân theo quy trình kiểm tra chuyên sâu.
Kiểm tra nguồn đầu vào
Bước đầu tiên là đo điện áp nguồn cấp:
-
12V
-
19V
-
24V (tùy model)
Nguồn không ổn định có thể gây ra nhiều lỗi hiển thị khác nhau.
Kiểm tra nguồn nội bộ
Sau khi tháo màn hình, kỹ thuật viên sẽ kiểm tra các đường nguồn nội bộ:
-
12V backlight
-
5V logic
-
3.3V chipset
Việc đo bằng oscilloscope giúp phát hiện nhiễu nguồn hoặc ripple cao.
Kiểm tra tín hiệu LVDS
Tín hiệu LVDS được đo bằng thiết bị phân tích tín hiệu tốc độ cao.
Nếu tín hiệu không tồn tại hoặc bị méo, cần kiểm tra lại cáp hoặc bo mạch.
Kiểm tra hệ thống đèn nền
Kỹ thuật viên sử dụng thiết bị test LED để kiểm tra từng dải LED.
Phương pháp này giúp xác định chính xác LED nào bị hỏng mà không cần thay toàn bộ panel.
Giải pháp sửa chữa màn hình Advantech
Sau khi xác định chính xác nguyên nhân, quá trình sửa chữa có thể bao gồm:
Thay tụ nguồn
Tụ nguồn bị khô là nguyên nhân phổ biến gây lỗi nguồn.
Việc thay tụ chất lượng cao giúp khôi phục hoạt động ổn định của bộ nguồn.
Sửa mạch driver LED
Kỹ thuật viên sẽ kiểm tra:
-
IC driver
-
cuộn cảm
-
diode chỉnh lưu
-
điện trở sense dòng
Sau khi sửa mạch driver, độ sáng màn hình sẽ trở lại bình thường.
Thay LED backlight
Trong trường hợp LED bị hỏng hàng loạt, cần thay toàn bộ dải LED backlight.
Đây là giải pháp giúp kéo dài tuổi thọ màn hình thêm nhiều năm.
Sửa bo mạch điều khiển
Các lỗi phức tạp liên quan đến chipset hoặc firmware cần thiết bị nạp ROM và thiết bị hàn BGA chuyên dụng.
Tầm quan trọng của bảo hành trong sửa chữa thiết bị công nghiệp
Một trong những yếu tố quan trọng khi sửa chữa màn hình công nghiệp là chính sách bảo hành.
Bảo hành không chỉ là cam kết dịch vụ mà còn thể hiện:
-
chất lượng linh kiện thay thế
-
độ tin cậy của quy trình sửa chữa
-
uy tín của đơn vị kỹ thuật
Một dịch vụ sửa chữa chuyên nghiệp thường cung cấp bảo hành từ 3 đến 12 tháng tùy loại lỗi.
Tiêu chí lựa chọn đơn vị sửa chữa uy tín
Khi lựa chọn nơi sửa màn hình Advantech, người dùng nên cân nhắc các yếu tố sau:
Kinh nghiệm kỹ thuật
Đơn vị sửa chữa cần có kinh nghiệm với các thiết bị công nghiệp, không chỉ màn hình máy tính thông thường.
Thiết bị chẩn đoán chuyên dụng
Việc sửa chữa chính xác đòi hỏi:
-
máy đo oscilloscope
-
thiết bị test LED
-
máy hàn BGA
Linh kiện thay thế chính hãng
Linh kiện chất lượng thấp có thể khiến màn hình nhanh chóng hỏng lại.
Chính sách bảo hành rõ ràng
Một trung tâm uy tín luôn có:
-
phiếu bảo hành
-
tem bảo hành
-
hỗ trợ kỹ thuật sau sửa chữa
Cách kéo dài tuổi thọ màn hình Advantech
Ngoài việc sửa chữa, người dùng cũng nên áp dụng các biện pháp bảo trì để tăng tuổi thọ thiết bị.
Ổn định nguồn điện
Sử dụng bộ nguồn chất lượng cao hoặc UPS giúp giảm nguy cơ hỏng mạch nguồn.
Kiểm soát nhiệt độ
Nhiệt độ cao là kẻ thù của linh kiện điện tử. Việc đảm bảo thông gió tốt giúp kéo dài tuổi thọ màn hình.
Vệ sinh định kỳ
Bụi công nghiệp có thể gây chập mạch hoặc làm giảm khả năng tản nhiệt.
Kiểm tra cáp tín hiệu
Cáp LVDS và cáp nguồn nên được kiểm tra định kỳ để tránh lỗi kết nối.
Kết luận
Màn hình Advantech là thiết bị quan trọng trong hệ thống tự động hóa công nghiệp. Khi xảy ra các lỗi như không lên hình, không sáng hoặc màn hình bị tối, việc chẩn đoán chính xác nguyên nhân kỹ thuật là yếu tố quyết định hiệu quả sửa chữa.
Thông qua quy trình kiểm tra chuyên sâu, sử dụng linh kiện chất lượng và áp dụng chính sách bảo hành rõ ràng, các đơn vị kỹ thuật chuyên nghiệp có thể khôi phục hoàn toàn hoạt động của màn hình, giúp doanh nghiệp tiết kiệm chi phí thay thế thiết bị mới.
Đối với các nhà máy và hệ thống sản xuất, việc lựa chọn dịch vụ sửa chữa uy tín không chỉ giúp giải quyết sự cố nhanh chóng mà còn đảm bảo thiết bị hoạt động ổn định lâu dài, góp phần duy trì hiệu suất sản xuất và giảm thiểu thời gian dừng máy.
Công ty Công Nghệ Catec đội ngũ kỹ sư 12 năm kinh nghiệm chuyên sửa chữa màn hình công nghiệp (Advatech, Proface, INVT, Weintek, Siemens, Fuji, Teco, Shihlin, Hitech, MCGS, Samkoon, Wecon, Xinje, Uniop Etop, Advantech...), linh kiện nhập khẩu chính hãng, bảo hành toàn quốc, hỗ trợ kỹ thuật miễn phí.
Catec là địa chỉ chuyên chỉnh sửa hình cảm ứng HMI uy tín với giá cả cạnh tranh khu vực miền nam, Với kho linh kiện phong phú đủ loại, chúng tôi cam kết sửa màn hình công nghiệp nhận gấp trong ngày, tránh tình trạng ngừng máy lâu.
Ngoài ra, chúng tôi chuyên mở khóa mật khẩu, Crack mật khẩu, Mở khóa và chuyển đổi chương trình màn hình HMI, dịch vụ viết lại chương trình màn hình HMI theo nguyên lý vận hành máy
Các lỗi hay gặp trên màn hình HMI Advatech mà chúng tôi đã sửa chữa thành công:
- Lỗi cảm ứng, Bấm không nhạy, bị lệch điểm hoặc liệt hoàn toàn. Giải pháp thường là thay tấm cảm ứng (Touch Panel) mới.

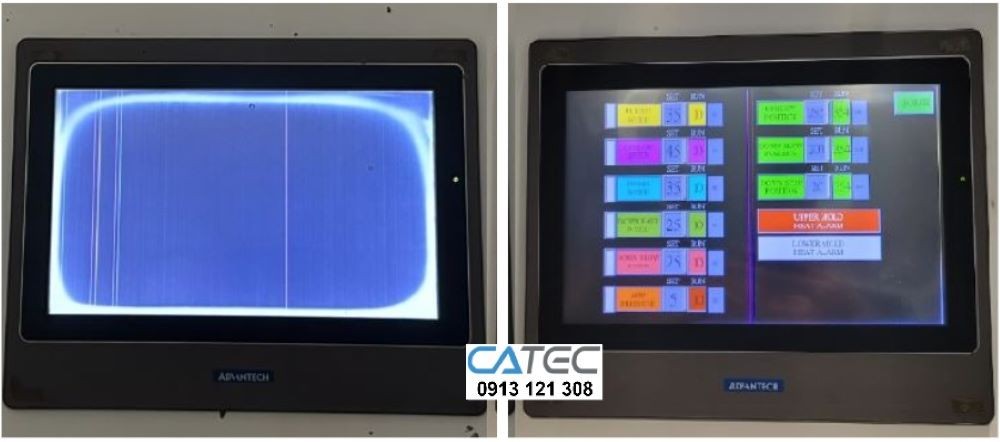

- Lỗi hiển thị: Màn hình bị sọc, mờ, trắng màn hình hoặc không lên hình (thường do hỏng đèn nền Backlight hoặc board cao áp).
