Sửa Chữa Màn Hình Công Nghiệp Máy CNC Lỗi LCD, Mất Hiển Thị – Phân Tích Nguyên Nhân Và Khắc Phục Nhanh Chóng

Trong lĩnh vực gia công cơ khí chính xác, máy CNC đóng vai trò quan trọng trong việc gia công kim loại, sản xuất linh kiện, chế tạo khuôn mẫu và vận hành các dây chuyền công nghiệp hiện đại. Để máy CNC hoạt động ổn định, màn hình điều khiển công nghiệp phải bảo đảm khả năng hiển thị thông số, chương trình gia công, tọa độ trục, trạng thái vận hành và các cảnh báo kỹ thuật. Tuy nhiên, sau thời gian dài sử dụng, màn hình CNC có thể xuất hiện nhiều sự cố như lỗi LCD, mất hình, màn hình tối đen, hiển thị sọc ngang, sọc dọc, nhấp nháy, sai màu hoặc hoàn toàn không lên hình.

Khi màn hình điều khiển bị lỗi, người vận hành có thể gặp khó khăn trong việc theo dõi chương trình gia công, kiểm tra tọa độ, thay đổi thông số hoặc xác định nguyên nhân khiến máy dừng hoạt động. Trong nhiều trường hợp, sự cố màn hình còn khiến doanh nghiệp nhầm lẫn giữa lỗi LCD, lỗi bo nguồn, lỗi bộ điều khiển CNC và lỗi tín hiệu hình ảnh. Nếu không kiểm tra đúng nguyên nhân, việc thay linh kiện không cần thiết có thể làm tăng chi phí sửa chữa và kéo dài thời gian dừng máy.

Dịch vụ Sửa chữa màn hình máy CNC là giải pháp giúp doanh nghiệp kiểm tra, xác định nguyên nhân và khắc phục các sự cố hiển thị trên thiết bị điều khiển công nghiệp. Thay vì thay mới toàn bộ màn hình ngay khi phát sinh lỗi, kỹ thuật viên cần phân tích tình trạng LCD, bo nguồn, đèn nền, cáp tín hiệu, bo xử lý và các bộ phận liên quan để lựa chọn phương án phù hợp.

CATEC hướng đến giải pháp sửa chữa màn hình công nghiệp CNC dựa trên tình trạng thực tế, ưu tiên chẩn đoán chính xác, sửa chữa đúng bộ phận hư hỏng, thay linh kiện tương thích và kiểm tra chức năng trước khi bàn giao. Tùy thuộc vào model màn hình, cấu hình máy CNC, mức độ hư hỏng và khả năng cung ứng linh kiện, phương án sửa chữa sẽ được đề xuất cụ thể nhằm giúp khách hàng kiểm soát chi phí và hạn chế gián đoạn sản xuất.

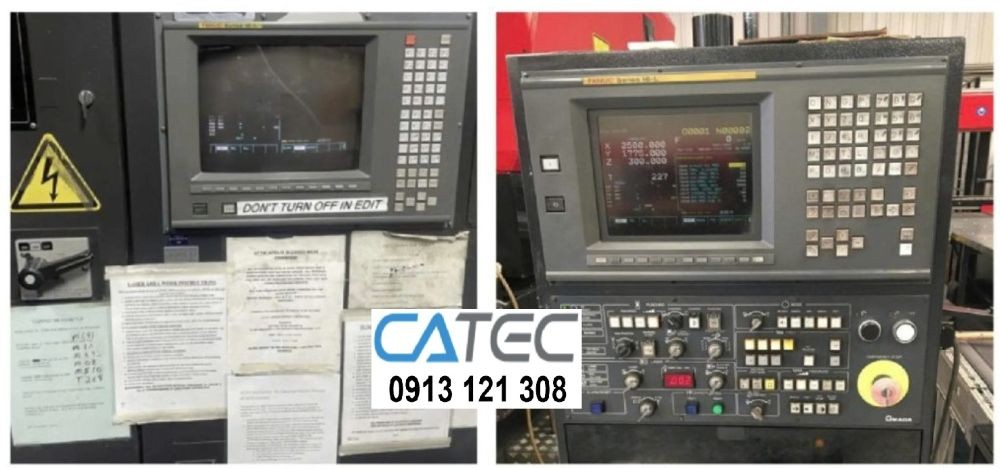

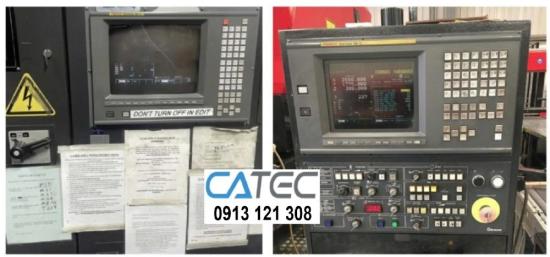

1. Tổng quan về màn hình công nghiệp máy CNC

Màn hình CNC là bộ phận giao tiếp trực quan giữa người vận hành và hệ thống điều khiển máy. Thiết bị cho phép hiển thị thông tin gia công, chương trình điều khiển, tọa độ trục, tốc độ trục chính, trạng thái dao cụ, thông báo cảnh báo và các thông số kỹ thuật khác.

Tùy theo dòng máy, màn hình có thể được tích hợp trong cụm điều khiển CNC hoặc sử dụng thiết bị hiển thị công nghiệp riêng biệt. Một số hệ thống sử dụng màn hình LCD tích hợp, trong khi những hệ thống khác sử dụng màn hình chuyên dụng có cấu trúc bo mạch, giao tiếp và nguồn cấp riêng.

Màn hình công nghiệp CNC được thiết kế để làm việc trong môi trường nhà máy, nơi có thể xuất hiện bụi kim loại, dầu làm mát, độ ẩm, rung động và nhiễu điện từ. Mặc dù có khả năng đáp ứng điều kiện vận hành công nghiệp, thiết bị vẫn có thể xuống cấp sau nhiều năm sử dụng.

Các thương hiệu và hệ thống CNC phổ biến trên thị trường có thể sử dụng những loại màn hình khác nhau, chẳng hạn như FANUC, Siemens SINUMERIK, Mitsubishi CNC, HEIDENHAIN và một số dòng điều khiển chuyên dụng khác. Khả năng sửa chữa phụ thuộc vào từng model, thiết kế phần cứng và tình trạng linh kiện.

1.1. Vai trò của màn hình CNC trong sản xuất

Màn hình CNC hỗ trợ người vận hành thực hiện nhiều công việc quan trọng:

• Hiển thị chương trình gia công và các dòng lệnh điều khiển.

• Theo dõi tọa độ trục X, Y, Z và các trục bổ sung nếu có.

• Hiển thị tốc độ trục chính, tốc độ chạy dao và thông số vận hành.

• Theo dõi trạng thái máy, chế độ làm việc và tín hiệu điều khiển.

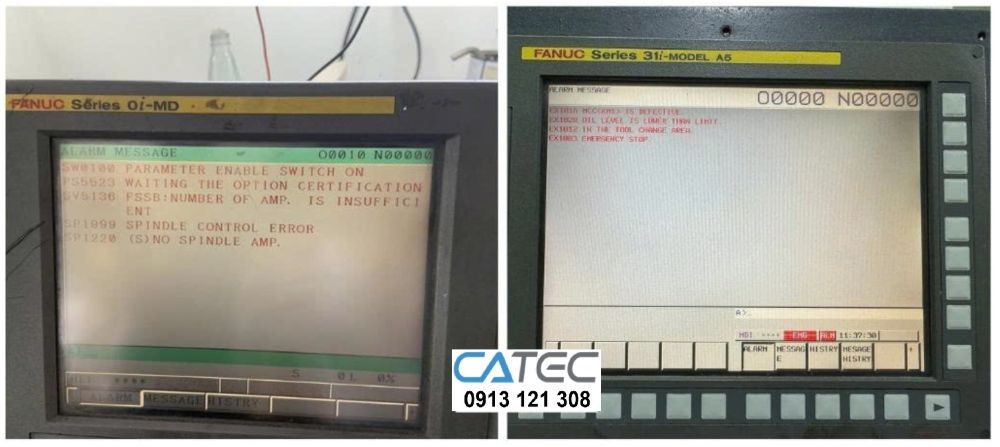

• Hiển thị cảnh báo, mã lỗi và thông báo từ hệ thống CNC.

• Hỗ trợ nhập dữ liệu, chỉnh sửa thông số và lựa chọn chế độ gia công.

• Theo dõi quá trình vận hành và hỗ trợ phát hiện bất thường.

Khi màn hình bị mất hiển thị, người vận hành có thể không theo dõi được những thông tin quan trọng. Đối với một số máy, hệ thống điều khiển vẫn tiếp tục hoạt động dù màn hình hỏng. Tuy nhiên, điều này không có nghĩa máy luôn an toàn để tiếp tục chạy.

Nếu không thể xác nhận trạng thái máy, chương trình đang thực hiện hoặc cảnh báo an toàn, doanh nghiệp cần đánh giá tình trạng thiết bị theo quy trình vận hành trước khi quyết định tiếp tục sản xuất.

1.2. Các loại màn hình thường gặp trên máy CNC

Tùy thiết kế máy và thế hệ điều khiển, màn hình CNC có thể thuộc nhiều loại khác nhau.

Màn hình LCD công nghiệp: Sử dụng tinh thể lỏng để hiển thị hình ảnh, thông số và giao diện điều khiển. Các lỗi thường gặp gồm tối màn hình, sọc hình, mất màu và hỏng tấm LCD.

Màn hình LCD có đèn nền: Ngoài tấm LCD, hệ thống còn có đèn nền và mạch điều khiển tương ứng. Khi đèn nền hỏng, màn hình có thể tối đen dù tín hiệu hình ảnh vẫn còn.

Màn hình cảm ứng CNC: Cho phép người vận hành thao tác trực tiếp trên giao diện bằng cách chạm. Ngoài lỗi LCD, thiết bị còn có thể gặp tình trạng liệt cảm ứng, loạn cảm ứng hoặc phản hồi chậm.

Màn hình công nghiệp tích hợp bộ điều khiển: Một số thiết bị kết hợp chức năng hiển thị với phần cứng xử lý. Khi gặp lỗi, cần xác định rõ hư hỏng thuộc khối hiển thị hay bộ điều khiển.

Màn hình chuyên dụng theo hệ CNC: Một số dòng máy sử dụng màn hình có giao tiếp riêng, yêu cầu linh kiện đúng model và phương pháp kiểm tra phù hợp.

Việc nhận diện đúng loại màn hình là bước quan trọng để tránh lựa chọn sai linh kiện hoặc áp dụng phương pháp sửa chữa không phù hợp.

2. Những dấu hiệu cho thấy màn hình CNC đang bị lỗi LCD

Lỗi LCD thường xuất hiện dưới nhiều hình thức. Có trường hợp màn hình vẫn sáng nhưng hình ảnh bị biến dạng, trong khi những trường hợp khác thiết bị hoàn toàn không hiển thị.

2.1. Sửa chữa màn hình máy CNC bị tối đen

Đây là biểu hiện phổ biến khiến người vận hành khó xác định nguyên nhân ban đầu.

Một số dấu hiệu gồm:

• Màn hình không có hình ảnh.

• Đèn báo nguồn vẫn sáng nhưng LCD tối.

• Thiết bị khởi động nhưng không nhìn thấy giao diện.

• Màn hình chỉ hiển thị trong vài giây rồi tối.

• Hình ảnh chỉ xuất hiện khi quan sát dưới góc chiếu sáng nhất định.

Nguyên nhân có thể liên quan đến đèn nền, bo nguồn, cáp tín hiệu, mạch điều khiển LCD hoặc chính tấm LCD.

Nếu đèn nền bị hỏng, tín hiệu hình ảnh có thể vẫn tồn tại nhưng người vận hành không thể quan sát bình thường. Ngược lại, nếu mất tín hiệu hình ảnh, việc thay đèn nền sẽ không giải quyết được sự cố.

Vì vậy, kỹ thuật viên cần kiểm tra riêng đường cấp nguồn, tín hiệu hình ảnh và hệ thống đèn nền trước khi quyết định thay linh kiện.

2.2. Sửa chữa màn hình máy CNC bị sọc ngang hoặc sọc dọc

Lỗi sọc LCD có thể xuất hiện dưới dạng các đường kẻ cố định, đường sọc nhấp nháy hoặc vùng hình ảnh bị chia cắt.

Nguyên nhân thường được xem xét gồm:

• Tấm LCD bị hư hỏng.

• Cáp tín hiệu bị lỏng hoặc xuống cấp.

• Đầu nối bị oxy hóa.

• Mạch điều khiển hiển thị bị lỗi.

• Thiết bị chịu va đập hoặc áp lực cơ học.

• Linh kiện xuống cấp do nhiệt độ vận hành cao.

Nếu sọc xuất hiện cố định trên cùng một vị trí và không thay đổi theo nội dung hiển thị, cần kiểm tra tấm LCD và các mạch liên quan. Nếu sọc thay đổi theo thời điểm hoặc xuất hiện khi máy rung động, cần xem xét thêm cáp tín hiệu và đầu nối.

Không phải mọi lỗi sọc đều bắt buộc phải thay toàn bộ màn hình. Việc sửa chữa cần dựa trên kết quả kiểm tra thực tế.

2.3. Sửa chữa màn hình máy CNC bị nhấp nháy liên tục

Màn hình nhấp nháy có thể gây mỏi mắt và khiến người vận hành khó đọc thông số.

Hiện tượng này có thể liên quan đến nguồn điện không ổn định, mạch đèn nền, cáp tín hiệu, đầu nối hoặc các linh kiện điện tử xuống cấp.

Trong môi trường gia công cơ khí, máy CNC thường hoạt động cùng động cơ, servo drive, biến tần và các thiết bị công suất. Nếu nguồn điện hoặc hệ thống nối đất không phù hợp, chất lượng hiển thị có thể bị ảnh hưởng.

Kỹ thuật viên nên kiểm tra nguồn cấp cho màn hình, tình trạng mạch đèn nền, kết nối và môi trường lắp đặt để xác định nguyên nhân.

3. Phân tích nguyên nhân màn hình công nghiệp CNC bị mất hiển thị

Mất hiển thị không phải lúc nào cũng đồng nghĩa với hỏng LCD. Đây là biểu hiện có thể bắt nguồn từ nhiều bộ phận khác nhau trong hệ thống.

3.1. Hư hỏng tấm LCD

Tấm LCD có thể xuống cấp sau thời gian dài sử dụng hoặc bị hư hỏng do va đập, nhiệt độ và điều kiện môi trường.

Khi LCD bị hỏng, màn hình có thể xuất hiện sọc, đốm đen, nhòe hình, sai màu hoặc mất hiển thị một phần.

Nếu tấm LCD bị nứt hoặc lớp hiển thị hư hỏng nghiêm trọng, việc sửa chữa phần mạch bên ngoài thường không thể khôi phục hoàn toàn chất lượng hình ảnh.

Trong trường hợp này, thay LCD đúng thông số có thể là phương án phù hợp nếu linh kiện tương thích còn sẵn có.

3.2. Hư hỏng đèn nền

Đèn nền có nhiệm vụ cung cấp ánh sáng để người vận hành nhìn thấy hình ảnh trên màn hình LCD.

Khi đèn nền hoặc mạch điều khiển đèn nền gặp sự cố, màn hình có thể tối đen hoặc chỉ hiển thị rất mờ.

Một cách nhận biết sơ bộ là quan sát xem có hình ảnh mờ khi chiếu ánh sáng ngoài vào màn hình hay không. Tuy nhiên, đây chỉ là dấu hiệu tham khảo, không đủ để xác định chắc chắn nguyên nhân.

Kỹ thuật viên cần kiểm tra mạch cấp nguồn, bộ phận phát sáng và tín hiệu điều khiển để đưa ra kết luận.

3.3. Lỗi bo nguồn

Bo nguồn cung cấp các điện áp cần thiết cho LCD, đèn nền và những bộ phận liên quan.

Nếu điện áp đầu ra không ổn định hoặc mất một đường nguồn, màn hình có thể không khởi động, chớp tắt hoặc mất hình.

Các nguyên nhân có thể gồm linh kiện xuống cấp, quá áp, chập mạch, nhiệt độ cao hoặc ảnh hưởng từ nguồn cấp bên ngoài.

Việc kiểm tra cần sử dụng thiết bị đo phù hợp và tuân thủ quy trình an toàn điện. Không nên tự ý đo hoặc sửa bo nguồn nếu không có chuyên môn.

3.4. Cáp tín hiệu bị lỏng hoặc hư hỏng

Cáp tín hiệu là bộ phận truyền hình ảnh giữa bo xử lý và khối hiển thị.

Nếu cáp bị lỏng, đứt ngầm, oxy hóa hoặc đầu nối không tiếp xúc tốt, màn hình có thể mất hình, xuất hiện sọc hoặc hiển thị không ổn định.

Đối với thiết bị hoạt động trong môi trường rung động, các đầu nối cần được kiểm tra kỹ khi lỗi xuất hiện chập chờn.

Nếu xác định lỗi nằm ở cáp, việc sửa chữa hoặc thay thế đúng loại có thể giúp khôi phục chức năng mà không cần thay LCD.

3.5. Bo xử lý hoặc bộ điều khiển CNC gặp sự cố

Một số hệ thống CNC sử dụng bộ điều khiển tích hợp hoặc bo mạch riêng để tạo và xuất tín hiệu hình ảnh.

Nếu bộ điều khiển gặp lỗi, màn hình có thể không nhận được tín hiệu hiển thị dù phần LCD vẫn hoạt động bình thường.

Trong trường hợp này, cần kiểm tra trạng thái khởi động, tín hiệu xuất hình, nguồn cấp cho bộ điều khiển và các kết nối liên quan.

Đối với máy CNC đang sử dụng bộ điều khiển chuyên dụng, việc sửa chữa cần dựa trên tài liệu kỹ thuật và cấu trúc thực tế của thiết bị.

3.6. Nguồn điện không ổn định

Nguồn điện không ổn định có thể gây ảnh hưởng đến hoạt động của màn hình và các thiết bị điện tử trong máy CNC.

Các tình trạng như sụt áp, quá áp, nhiễu điện hoặc kết nối nguồn không chắc chắn có thể làm màn hình khởi động không ổn định, chớp tắt hoặc mất hiển thị.

Nếu lỗi xuất hiện cùng thời điểm với việc khởi động động cơ hoặc thiết bị công suất, cần kiểm tra thêm hệ thống điện của máy.

Không nên chỉ thay linh kiện màn hình khi nguyên nhân thực tế có thể nằm ở nguồn điện cấp bên ngoài.

3.7. Nhiệt độ vận hành quá cao

Màn hình CNC thường được lắp trong tủ điều khiển hoặc cụm vận hành gần máy gia công. Nếu hệ thống tản nhiệt không tốt, nhiệt độ bên trong có thể tăng cao.

Nhiệt độ vượt quá điều kiện cho phép có thể làm giảm tuổi thọ linh kiện, gây lỗi hiển thị hoặc khiến thiết bị hoạt động không ổn định.

Cần kiểm tra thông gió, quạt làm mát, bộ lọc bụi và nhiệt độ trong tủ điều khiển. Các biện pháp bảo dưỡng phải tuân thủ yêu cầu của nhà sản xuất máy.

3.8. Độ ẩm, bụi kim loại và dầu làm mát

Môi trường gia công CNC có thể phát sinh bụi kim loại, hơi dầu, dung dịch làm mát và độ ẩm.

Nếu các yếu tố này xâm nhập vào màn hình hoặc đầu nối, chúng có thể gây oxy hóa, giảm cách điện hoặc ảnh hưởng đến hoạt động của mạch điện tử.

Khi thiết bị có dấu hiệu vào nước hoặc nhiễm bẩn, không nên tiếp tục cấp nguồn thử nhiều lần. Cần ngắt nguồn theo quy trình an toàn và kiểm tra tình trạng thực tế trước khi vận hành lại.

3.9. Lỗi phần mềm hoặc quá trình khởi động

Không phải mọi trường hợp mất hiển thị đều do phần cứng. Một số hệ thống có thể gặp sự cố trong quá trình khởi động hoặc phát sinh lỗi cấu hình.

Nếu màn hình vẫn hiển thị logo hoặc thông tin khởi động nhưng không vào được giao diện, cần kiểm tra thêm trạng thái bộ điều khiển, chương trình và dữ liệu hệ thống.

Không nên khôi phục cài đặt gốc hoặc nạp lại chương trình khi chưa sao lưu và đánh giá khả năng phục hồi dữ liệu.

4. Sửa chữa màn hình máy CNC bị lỗi LCD tại CATEC

CATEC tiếp nhận nhu cầu kiểm tra và sửa chữa màn hình công nghiệp CNC theo tình trạng hư hỏng cụ thể.

Mục tiêu là xác định đúng bộ phận lỗi, lựa chọn phương án phù hợp và hạn chế phát sinh chi phí không cần thiết cho doanh nghiệp.

4.1. Kiểm tra và chẩn đoán lỗi LCD

Trước tiên, kỹ thuật viên cần xác định biểu hiện mất hiển thị, sọc hình, tối màn hình hoặc sai màu.

Quá trình kiểm tra có thể bao gồm đánh giá tình trạng LCD, đèn nền, cáp tín hiệu, đầu nối và mạch cấp nguồn.

Nếu cần, thiết bị được kiểm tra bằng dụng cụ chuyên dụng để xác định rõ hơn nguyên nhân.

4.2. Sửa chữa mạch nguồn màn hình

Nếu xác định lỗi xuất phát từ mạch nguồn, kỹ thuật viên sẽ đánh giá khả năng sửa chữa hoặc thay thế các linh kiện bị hỏng.

Việc sửa chữa phải bảo đảm các điện áp cấp cho khối hiển thị phù hợp với yêu cầu của thiết bị.

Sau khi xử lý, cần kiểm tra lại hoạt động của màn hình để xác nhận tình trạng ổn định trong phạm vi thử nghiệm.

4.3. Sửa mạch điều khiển hiển thị

Khi LCD và nguồn cấp chưa có dấu hiệu hư hỏng rõ ràng, cần xem xét mạch điều khiển và đường tín hiệu.

Việc kiểm tra tập trung vào kết nối, nguồn cấp trên bo, các thành phần liên quan và khả năng truyền tín hiệu hình ảnh.

Nếu hư hỏng vượt quá khả năng phục hồi hoặc không có linh kiện phù hợp, khách hàng cần được thông tin về phương án thay thế.

4.4. Thay LCD đúng thông số

Nếu tấm LCD bị hỏng và không thể khôi phục, thay thế là giải pháp có thể được xem xét.

Trước khi thay, cần xác định đúng mã linh kiện hoặc thông số kỹ thuật tương thích. Những thông số quan trọng có thể bao gồm kích thước, độ phân giải, giao tiếp, điện áp, cấu trúc đầu nối và vị trí lắp đặt.

Không nên lựa chọn LCD chỉ vì có cùng kích thước vật lý.

4.5. Kiểm tra toàn bộ chức năng sau sửa chữa

Sau khi hoàn thành, màn hình cần được kiểm tra lại các chức năng liên quan đến sự cố ban đầu.

Các nội dung có thể bao gồm:

• Khả năng khởi động.

• Độ ổn định của hình ảnh.

• Độ sáng và độ tương phản.

• Khả năng hiển thị ký tự và thông số.

• Tình trạng sọc, đốm hoặc vùng tối.

• Khả năng phản hồi của cảm ứng nếu có.

• Khả năng kết nối với hệ thống điều khiển khi điều kiện thử nghiệm cho phép.

Việc kiểm tra phải phù hợp với model và điều kiện vận hành của thiết bị.

5. Quy trình sửa chữa màn hình CNC chuyên nghiệp

Quy trình rõ ràng giúp doanh nghiệp biết tình trạng thiết bị, phương án xử lý và phạm vi công việc cần thực hiện.

5.1. Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp model màn hình, hãng máy CNC, biểu hiện lỗi và thời điểm phát sinh sự cố.

Nếu có thể, nên gửi hình ảnh tem thiết bị và video thể hiện tình trạng màn hình.

Những thông tin này giúp kỹ thuật viên chuẩn bị phương án kiểm tra phù hợp.

5.2. Bước 2: Đánh giá hiện trạng

Thiết bị được kiểm tra bên ngoài để xác định dấu hiệu va đập, nứt vỡ, oxy hóa, nhiễm ẩm hoặc hư hỏng đầu nối.

Nếu phát hiện dấu hiệu chập điện hoặc cháy linh kiện, cần ưu tiên an toàn trước khi thực hiện kiểm tra sâu hơn.

5.3. Bước 3: Phân tích nguyên nhân

Kỹ thuật viên kiểm tra các khối chức năng liên quan đến lỗi, bao gồm nguồn cấp, LCD, đèn nền, cáp tín hiệu và bo xử lý.

Đối với trường hợp màn hình vẫn sáng nhưng không có hình, cần phân biệt lỗi hiển thị với lỗi bộ điều khiển hoặc tín hiệu đầu vào.

5.4. Bước 4: Báo phương án và chi phí

Sau khi xác định phạm vi hư hỏng, khách hàng được thông tin về phương án sửa chữa hoặc thay thế linh kiện.

Chi phí cần được xác định theo mức độ hư hỏng, loại linh kiện, khả năng cung ứng và thời gian xử lý.

Nếu chưa đủ dữ liệu để xác định nguyên nhân, cần thông báo rõ những hạng mục cần kiểm tra thêm trước khi báo giá cuối cùng.

5.5. Bước 5: Tiến hành sửa chữa

Kỹ thuật viên thực hiện các công việc đã thống nhất, sử dụng dụng cụ phù hợp và tuân thủ quy trình chống tĩnh điện.

Đối với thiết bị có dữ liệu hoặc cấu hình quan trọng, cần đánh giá nguy cơ ảnh hưởng đến bộ nhớ trước khi can thiệp.

5.6. Bước 6: Kiểm tra sau sửa chữa

Thiết bị được kiểm tra lại theo các tiêu chí liên quan đến lỗi ban đầu.

Nếu sửa LCD, cần kiểm tra hình ảnh và độ ổn định. Nếu sửa nguồn, cần xác nhận thiết bị khởi động ổn định. Nếu lỗi liên quan đến tín hiệu hình ảnh, cần kiểm tra đường truyền tín hiệu tương ứng.

5.7. Bước 7: Bàn giao và tư vấn

Sau khi hoàn thành, khách hàng được thông tin về hạng mục đã sửa, linh kiện đã thay và các lưu ý khi lắp đặt lại.

Doanh nghiệp nên lưu lại hồ sơ sửa chữa để phục vụ công tác bảo trì và theo dõi tình trạng thiết bị trong tương lai.

6. Các dòng máy CNC có thể phát sinh lỗi màn hình

Máy CNC được sử dụng trong nhiều ngành sản xuất, từ gia công kim loại, chế tạo khuôn mẫu đến sản xuất linh kiện chính xác. Mỗi hệ điều khiển có cấu trúc màn hình và yêu cầu sửa chữa riêng.

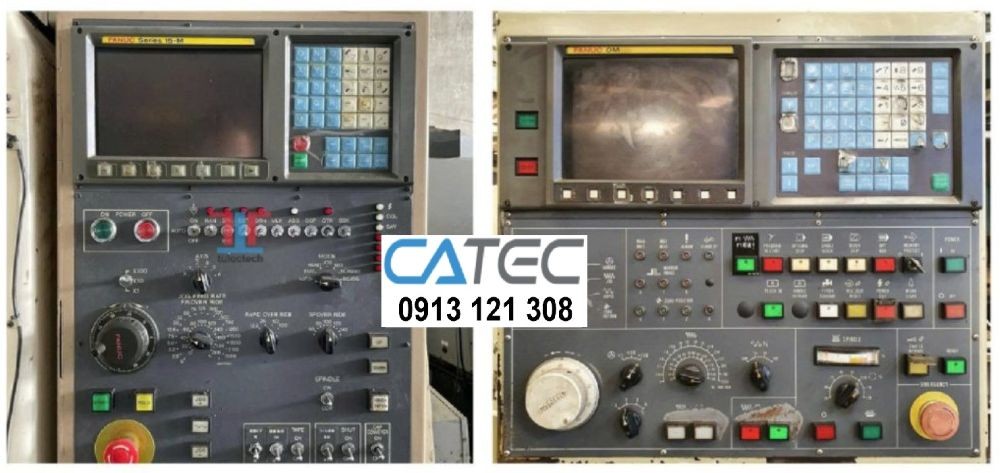

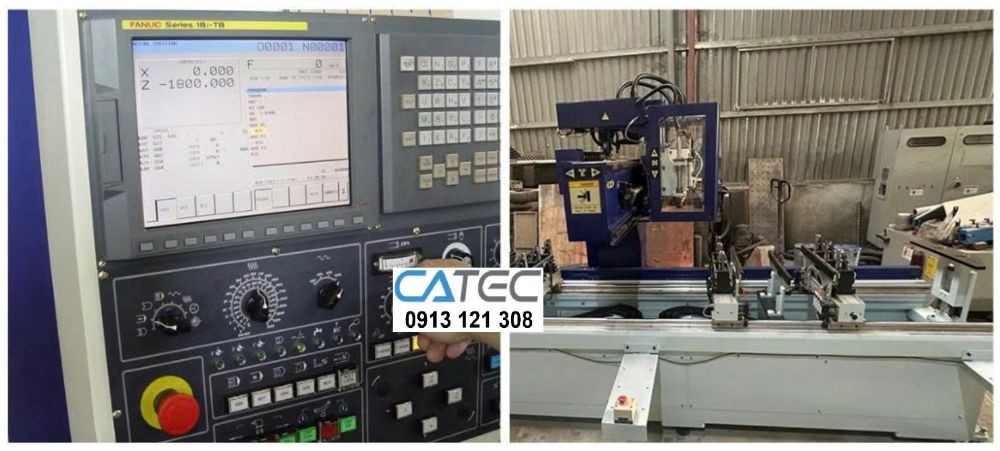

6.1. Màn hình CNC FANUC

Các hệ thống FANUC được sử dụng rộng rãi trong máy tiện CNC, máy phay CNC và trung tâm gia công.

Tùy thế hệ điều khiển, màn hình có thể sử dụng cấu trúc LCD và giao tiếp khác nhau. Những lỗi có thể gặp gồm mất hiển thị, sọc LCD, tối màn hình, hỏng đèn nền hoặc sự cố kết nối.

Khi sửa chữa, cần xác định chính xác dòng điều khiển và mã màn hình thay vì chỉ dựa vào tên thương hiệu FANUC.

6.2. Màn hình Siemens SINUMERIK

Các hệ thống SINUMERIK được ứng dụng trong nhiều loại máy gia công công nghiệp.

Sự cố màn hình có thể xuất phát từ LCD, nguồn cấp, kết nối tín hiệu hoặc bộ phận điều khiển liên quan.

Việc chẩn đoán cần dựa trên model cụ thể và cấu trúc của hệ thống. Đặc biệt, cần phân biệt lỗi màn hình với lỗi bộ điều khiển để tránh thay sai linh kiện.

6.3. Màn hình Mitsubishi CNC

Màn hình Mitsubishi CNC có thể được tích hợp trong nhiều dòng máy tiện và máy phay.

Các lỗi phổ biến cần kiểm tra gồm mất hình, màn hình tối, nhấp nháy, sọc hiển thị và sự cố cáp kết nối.

Việc thay thế linh kiện cần xác minh thông số kỹ thuật và khả năng tương thích với hệ thống điều khiển.

6.4. Màn hình HEIDENHAIN

Một số hệ thống HEIDENHAIN được sử dụng trong máy gia công chính xác và trung tâm gia công CNC.

Khi màn hình phát sinh sự cố, cần kiểm tra cấu trúc phần cứng, bộ phận hiển thị và kết nối theo từng model.

Không nên áp dụng phương án sửa chữa chung cho mọi thế hệ màn hình vì cấu trúc thiết bị có thể khác nhau.

6.5. Màn hình CNC trên máy gia công chuyên dụng

Ngoài các thương hiệu phổ biến, nhiều máy CNC sử dụng hệ điều khiển riêng của nhà sản xuất máy.

Trong trường hợp này, cần thu thập thông tin từ tem màn hình, mã thiết bị và tài liệu kỹ thuật nếu có.

Nếu linh kiện chính hãng không còn sẵn, kỹ thuật viên cần đánh giá khả năng sửa bo mạch hoặc lựa chọn phương án thay thế đã được xác minh.

7. Thay LCD màn hình CNC: Những yếu tố kỹ thuật cần lưu ý

Thay LCD là công việc đòi hỏi xác định đúng linh kiện và kiểm tra khả năng tương thích.

7.1. Kích thước màn hình

Kích thước vật lý phải phù hợp với vị trí lắp đặt. Tuy nhiên, cùng kích thước không có nghĩa là các LCD có thể thay thế trực tiếp cho nhau.

7.2. Độ phân giải và chất lượng hình ảnh

Độ phân giải cần tương thích với hệ thống điều khiển. Nếu sử dụng linh kiện không phù hợp, hình ảnh có thể không hiển thị đúng hoặc thiết bị không nhận tín hiệu.

7.3. Giao tiếp và đầu nối

Loại giao tiếp, sơ đồ chân và cấu trúc đầu nối là những yếu tố quan trọng khi lựa chọn LCD thay thế.

Việc đấu nối sai có thể gây hư hỏng thêm cho linh kiện hoặc bo mạch.

7.4. Điện áp cấp

LCD và đèn nền có thể yêu cầu các mức điện áp khác nhau tùy thiết kế.

Trước khi thay, cần đối chiếu thông số kỹ thuật và không cấp điện thử tùy tiện.

7.5. Điều kiện lắp đặt

Màn hình CNC thường được lắp trong môi trường công nghiệp. Linh kiện thay thế cần đáp ứng yêu cầu về nhiệt độ, độ bền và khả năng làm việc trong điều kiện thực tế.

7.6. Kiểm tra sau thay thế

Sau khi lắp LCD mới, cần kiểm tra hình ảnh, độ sáng, màu sắc và khả năng hoạt động ổn định.

Nếu hệ thống có yêu cầu hiệu chuẩn hoặc cấu hình riêng, cần thực hiện theo hướng dẫn của nhà sản xuất.

8. Phân biệt lỗi LCD với lỗi bộ điều khiển CNC

Đây là bước quan trọng nhằm tránh thay màn hình trong khi nguyên nhân thực tế nằm ở bộ điều khiển.

8.1. Dấu hiệu nghi ngờ lỗi LCD

Các biểu hiện như sọc cố định, nứt màn hình, đốm đen, loang mực hoặc vùng hiển thị bị hỏng thường khiến kỹ thuật viên kiểm tra LCD trước.

Tuy nhiên, cần xác nhận thêm tình trạng cáp và mạch điều khiển hiển thị.

8.2. Dấu hiệu nghi ngờ lỗi nguồn màn hình

Nếu màn hình không sáng, khởi động chập chờn hoặc chỉ hoạt động trong thời gian ngắn, cần kiểm tra nguồn cấp và bo nguồn.

Không nên kết luận LCD hỏng khi chưa xác minh nguồn điện.

8.3. Dấu hiệu nghi ngờ lỗi bộ điều khiển

Nếu màn hình vẫn có đèn nền nhưng không hiển thị giao diện, hoặc hệ thống dừng ở trạng thái khởi động bất thường, cần kiểm tra tín hiệu hình ảnh và trạng thái bộ điều khiển.

Một số trường hợp có thể liên quan đến phần mềm, bộ nhớ hoặc bo xử lý.

8.4. Kiểm tra tổng thể hệ thống

Việc xác định lỗi cần xem xét cả màn hình, nguồn cấp, bộ điều khiển và kết nối.

Chỉ khi xác định được nguyên nhân chính, kỹ thuật viên mới có thể đưa ra phương án sửa chữa phù hợp.

9. Những rủi ro khi tiếp tục vận hành máy CNC bị lỗi màn hình

Khi màn hình CNC mất hiển thị, doanh nghiệp cần đánh giá mức độ ảnh hưởng đến an toàn và khả năng kiểm soát máy.

9.1. Không theo dõi được thông số gia công

Người vận hành có thể không nhìn thấy tọa độ, tốc độ, trạng thái chương trình hoặc các thông số quan trọng.

Điều này gây khó khăn cho việc xác nhận quá trình gia công và phát hiện bất thường.

9.2. Không đọc được cảnh báo

Màn hình có thể là nơi hiển thị các thông báo về trạng thái máy, cảnh báo và lỗi hệ thống.

Nếu không nhìn thấy cảnh báo, người vận hành có thể không nhận biết kịp thời tình trạng bất thường.

9.3. Khó kiểm soát thao tác

Đối với những máy yêu cầu nhập thông số hoặc xác nhận lệnh trên màn hình, việc mất hiển thị có thể khiến thao tác không còn đáng tin cậy.

Không nên tiếp tục sử dụng máy nếu không thể xác nhận trạng thái vận hành theo quy trình an toàn.

9.4. Nguy cơ phát sinh lỗi thứ cấp

Nếu nguyên nhân mất hiển thị là nguồn điện không ổn định, quá nhiệt hoặc nhiễm ẩm, việc tiếp tục cấp nguồn có thể làm tình trạng hư hỏng nghiêm trọng hơn.

Cần xác định nguyên nhân và xử lý phù hợp trước khi đưa thiết bị trở lại vận hành.

10. Cách phòng tránh lỗi màn hình công nghiệp CNC

Bảo dưỡng định kỳ giúp giảm nguy cơ phát sinh một số lỗi do môi trường và điều kiện sử dụng.

10.1. Kiểm soát nhiệt độ tủ điều khiển

Cần duy trì điều kiện nhiệt độ theo yêu cầu của nhà sản xuất, kiểm tra quạt làm mát và bộ lọc bụi nếu có.

Không nên để hệ thống thông gió bị cản trở bởi bụi hoặc vật cản.

10.2. Hạn chế bụi và độ ẩm

Màn hình nên được lắp đặt trong môi trường phù hợp với cấp bảo vệ của thiết bị.

Cần hạn chế nước, dầu làm mát và bụi kim loại xâm nhập vào các đầu nối hoặc bo mạch.

10.3. Kiểm tra nguồn điện

Nguồn cấp cần đáp ứng đúng thông số kỹ thuật. Hệ thống nối đất và bố trí dây dẫn phải tuân thủ thiết kế điện của máy.

Nếu xuất hiện hiện tượng chớp tắt hoặc mất hiển thị đồng thời với sự cố điện, cần kiểm tra hệ thống nguồn thay vì chỉ sửa màn hình.

10.4. Hạn chế va đập

Không dùng vật cứng tác động trực tiếp lên LCD. Khi vệ sinh, cần sử dụng vật liệu và dung dịch phù hợp với bề mặt màn hình.

Không phun chất lỏng trực tiếp vào màn hình hoặc các khe thông gió.

10.5. Theo dõi dấu hiệu bất thường

Các biểu hiện như màn hình tối dần, sọc xuất hiện, cảm ứng chậm hoặc khởi động không ổn định cần được ghi nhận.

Phát hiện sớm có thể giúp doanh nghiệp chủ động lên kế hoạch kiểm tra trước khi thiết bị mất chức năng hoàn toàn.

10.6. Sao lưu dữ liệu và chương trình

Đối với hệ thống có chương trình CNC hoặc dữ liệu quan trọng, doanh nghiệp nên thực hiện sao lưu theo quy trình của nhà sản xuất.

Cần phân biệt dữ liệu trên màn hình với chương trình gia công hoặc dữ liệu lưu trữ trong bộ điều khiển. Không phải tất cả thông tin đều nằm trong cùng một bộ phận.

11. Chi phí sửa chữa màn hình công nghiệp CNC

Chi phí sửa chữa phụ thuộc vào loại thiết bị, mức độ hư hỏng và linh kiện cần thay thế.

11.1. Lỗi nhẹ ở cáp hoặc đầu nối

Nếu nguyên nhân xuất phát từ đầu nối lỏng hoặc cáp bị hỏng, phạm vi sửa chữa có thể đơn giản hơn so với trường hợp hỏng LCD hoặc bo mạch.

Tuy nhiên, vẫn cần kiểm tra để xác nhận lỗi và bảo đảm thiết bị hoạt động ổn định sau xử lý.

11.2. Lỗi đèn nền hoặc bo nguồn

Chi phí phụ thuộc vào cấu trúc mạch, loại linh kiện và mức độ hư hỏng.

Nếu nhiều linh kiện bị ảnh hưởng, kỹ thuật viên cần đánh giá phạm vi sửa chữa trước khi đưa ra báo giá.

11.3. Thay LCD

Chi phí thay LCD phụ thuộc vào mã linh kiện, kích thước, độ phân giải, nguồn cung và khả năng tương thích.

Một số model cũ có thể khó tìm linh kiện, khiến thời gian và chi phí xử lý thay đổi.

11.4. Lỗi bo điều khiển hoặc hệ thống tích hợp

Đối với những thiết bị có cấu trúc tích hợp, quá trình kiểm tra có thể phức tạp hơn và cần thêm tài liệu kỹ thuật.

Chi phí cần được xác định theo tình trạng thực tế, không nên đưa ra mức giá cố định khi chưa biết model và biểu hiện lỗi.

11.5. Cách nhận báo giá phù hợp

Khách hàng nên cung cấp:

• Hãng máy CNC.

• Mã model bộ điều khiển.

• Mã màn hình hoặc mã linh kiện.

• Hình ảnh tình trạng lỗi.

• Thời điểm phát sinh sự cố.

• Các thao tác đã thực hiện trước khi màn hình hỏng.

Thông tin đầy đủ giúp kỹ thuật viên đánh giá ban đầu và xác định phương án kiểm tra cần thiết.

12. Vì sao nên chọn phương án sửa chữa thay vì thay mới ngay?

Không phải mọi màn hình CNC bị lỗi đều cần thay toàn bộ thiết bị. Trong một số trường hợp, sửa chữa có thể giúp tận dụng phần cứng còn tốt và giảm chi phí.

12.1. Tiết kiệm chi phí đầu tư

Nếu chỉ một bộ phận bị hỏng, việc sửa chữa hoặc thay riêng linh kiện có thể tiết kiệm hơn so với thay cả cụm màn hình.

Tuy nhiên, cần so sánh chi phí thực tế, độ ổn định dự kiến và khả năng cung cấp linh kiện.

12.2. Hạn chế thay đổi cấu hình

Màn hình CNC có thể liên quan đến giao diện, cấu hình và thiết kế riêng của máy.

Thay mới có thể yêu cầu kiểm tra tính tương thích, lắp đặt và cấu hình lại tùy hệ thống.

Sửa chữa thiết bị hiện hữu có thể giúp giảm những công việc phát sinh này nếu phần cứng vẫn có khả năng phục hồi.

12.3. Giảm thời gian chờ linh kiện mới

Đối với một số model cũ, việc tìm màn hình thay thế có thể mất thời gian.

Nếu linh kiện cần sửa vẫn có thể phục hồi và nguồn linh kiện thay thế sẵn có, phương án sửa chữa có thể giúp rút ngắn thời gian xử lý.

12.4. Khi nào nên thay mới?

Thay mới nên được cân nhắc nếu màn hình hư hỏng nghiêm trọng, không còn linh kiện tương thích, chi phí sửa chữa không hợp lý hoặc doanh nghiệp có kế hoạch nâng cấp máy.

Trước khi thay, cần đánh giá khả năng tương thích với bộ điều khiển CNC và các yêu cầu về lắp đặt, giao tiếp, chương trình.

13. Dịch vụ sửa chữa màn hình CNC cho doanh nghiệp tại TP.HCM và khu vực lân cận

Các doanh nghiệp gia công cơ khí tại TP.HCM, Bình Dương, Đồng Nai, Long An và những khu vực công nghiệp lân cận có thể phát sinh nhu cầu sửa chữa màn hình điều khiển CNC khi thiết bị xuống cấp hoặc gặp sự cố.

Việc tiếp nhận và xử lý thiết bị phụ thuộc vào model, tình trạng hư hỏng, lịch kỹ thuật và phương án vận chuyển.

13.1. Hỗ trợ xác định lỗi từ xa

Khách hàng có thể cung cấp hình ảnh, video và mã model để kỹ thuật viên đánh giá sơ bộ.

Việc kiểm tra từ xa chỉ giúp khoanh vùng ban đầu, không thay thế cho quá trình kiểm tra trực tiếp khi cần xác định hư hỏng phần cứng.

13.2. Tiếp nhận thiết bị từ nhà máy

Trước khi tháo màn hình khỏi máy CNC, doanh nghiệp cần thực hiện quy trình cô lập nguồn và tháo lắp theo hướng dẫn kỹ thuật.

Nếu màn hình được kết nối với bộ điều khiển chuyên dụng, cần ghi nhận các đầu nối và cấu hình liên quan để tránh nhầm lẫn khi lắp lại.

13.3. Hạn chế gián đoạn sản xuất

Doanh nghiệp nên thông báo mức độ khẩn cấp và ảnh hưởng của sự cố đến kế hoạch gia công.

Thời gian sửa chữa thực tế phụ thuộc vào kết quả chẩn đoán, tình trạng linh kiện và yêu cầu kiểm tra. Không nên cam kết thời gian hoàn thành khi chưa xác định được nguyên nhân.

14. Những sai lầm cần tránh khi màn hình CNC bị mất hiển thị

14.1. Kết luận LCD hỏng ngay từ đầu

Màn hình tối đen có thể do đèn nền, nguồn cấp hoặc tín hiệu hình ảnh. Thay LCD khi chưa kiểm tra có thể làm tăng chi phí mà không giải quyết được lỗi.

14.2. Cấp nguồn thử liên tục

Nếu thiết bị có dấu hiệu chập điện, cháy linh kiện hoặc nhiễm ẩm, việc cấp nguồn nhiều lần có thể khiến hư hỏng nặng hơn.

Cần ngắt nguồn theo quy trình an toàn và kiểm tra trước khi thử lại.

14.3. Thay LCD không đúng thông số

LCD có cùng kích thước nhưng khác giao tiếp, độ phân giải hoặc điện áp có thể không hoạt động đúng.

Linh kiện thay thế cần được xác minh về tính tương thích trước khi lắp.

14.4. Tự ý nạp lại chương trình

Nếu lỗi thực tế nằm ở phần cứng, việc nạp lại chương trình có thể không khắc phục được sự cố và có nguy cơ làm mất dữ liệu.

Cần xác định nguyên nhân trước khi can thiệp vào phần mềm hoặc bộ nhớ.

14.5. Bỏ qua điều kiện môi trường

Nếu nguyên nhân hư hỏng đến từ nhiệt độ cao, bụi kim loại, độ ẩm hoặc nguồn điện không ổn định, chỉ sửa màn hình mà không khắc phục điều kiện vận hành có thể khiến lỗi tái diễn.

15. Câu hỏi thường gặp về sửa chữa màn hình công nghiệp CNC

15.1. Màn hình CNC bị tối đen có phải hỏng LCD không?

Không nhất thiết. Nguyên nhân có thể là lỗi đèn nền, bo nguồn, cáp tín hiệu hoặc bộ điều khiển. Cần kiểm tra thực tế trước khi quyết định thay LCD.

15.2. Màn hình CNC bị sọc có sửa được không?

Khả năng sửa chữa phụ thuộc nguyên nhân. Nếu lỗi do cáp hoặc đầu nối, có thể xử lý mà không cần thay LCD. Nếu tấm LCD bị hư hỏng nghiêm trọng, có thể cần thay linh kiện tương thích.

15.3. Màn hình CNC mất hiển thị nhưng máy vẫn chạy có nguy hiểm không?

Có thể nguy hiểm nếu người vận hành không theo dõi được trạng thái máy, thông số gia công hoặc cảnh báo. Cần đánh giá theo quy trình an toàn của nhà máy và không tiếp tục vận hành nếu không thể xác nhận trạng thái an toàn.

15.4. Có thể thay LCD của hãng khác cho màn hình CNC không?

Chỉ khi linh kiện thay thế được xác minh tương thích về kích thước, độ phân giải, giao tiếp, điện áp, đầu nối và các yêu cầu liên quan. Không nên thay chỉ dựa trên hình dáng bên ngoài.

15.5. Sửa màn hình CNC mất bao lâu?

Thời gian phụ thuộc model, mức độ hư hỏng, khả năng tìm linh kiện và phạm vi kiểm tra. Lỗi đơn giản có thể xử lý nhanh hơn lỗi bo mạch hoặc thiết bị chuyên dụng cần linh kiện hiếm.

15.6. Có cần gửi cả bộ điều khiển CNC đi sửa không?

Không phải trường hợp nào cũng cần. Nếu lỗi nằm ở màn hình độc lập, có thể chỉ cần kiểm tra màn hình. Nếu nghi ngờ bộ điều khiển hoặc đường tín hiệu xuất hình, kỹ thuật viên cần đánh giá thêm để xác định thiết bị cần kiểm tra.

15.7. Sửa màn hình CNC có ảnh hưởng đến chương trình gia công không?

Việc sửa chữa LCD hoặc đèn nền thường không đồng nghĩa với việc phải thay đổi chương trình gia công. Tuy nhiên, nếu cần can thiệp vào bo xử lý, bộ nhớ hoặc hệ thống điều khiển, cần đánh giá nguy cơ ảnh hưởng đến dữ liệu và sao lưu khi có thể.

15.8. Làm thế nào để giảm nguy cơ màn hình hỏng lại?

Cần kiểm soát nhiệt độ, hạn chế bụi và độ ẩm, duy trì nguồn điện ổn định, tránh va đập và kiểm tra định kỳ. Đồng thời, nên xử lý sớm các dấu hiệu bất thường thay vì tiếp tục sử dụng đến khi thiết bị mất chức năng hoàn toàn.

1. Phân biệt lỗi LCD với tình trạng mất tín hiệu hiển thị trên máy CNC

Khi màn hình CNC không hiển thị nội dung, trước tiên cần phân biệt lỗi thuộc cụm màn hình hay phát sinh từ hệ thống tạo và truyền tín hiệu hình ảnh. Đây là hai nhóm sự cố có biểu hiện tương tự nhưng hướng kiểm tra khác nhau.

Trường hợp LCD bị hư hỏng

LCD có thể xuất hiện các đường sọc cố định, đốm đen, vùng loang màu hoặc hình ảnh biến dạng. Nếu những dấu hiệu này tồn tại ngay cả khi các kết nối và tín hiệu đầu vào đã được xác minh phù hợp, cần xem xét khả năng tấm nền hoặc mạch điều khiển hiển thị gặp vấn đề.

Tuy nhiên, không phải mọi đường sọc đều chứng minh LCD đã hỏng. Cáp tín hiệu, đầu nối hoặc mạch điều khiển cũng có thể tạo ra hiện tượng tương tự. Vì vậy, cần kiểm tra theo cấu tạo của từng model trước khi quyết định thay tấm nền.

Trường hợp đèn nền không hoạt động

Một số màn hình vẫn có nội dung nhưng rất tối, khó quan sát dưới ánh sáng thông thường. Hiện tượng này có thể liên quan đến hệ thống đèn nền, mạch cấp nguồn cho đèn nền hoặc tín hiệu điều khiển độ sáng.

Kỹ thuật viên cần xác định màn hình có thực sự tạo ra hình ảnh hay không, sau đó kiểm tra hệ thống phát sáng. Việc chỉ nhìn thấy màn hình tối không đủ để kết luận LCD cần thay mới.

Trường hợp mất tín hiệu hình ảnh

Nếu màn hình không có nội dung nhưng vẫn có dấu hiệu được cấp nguồn, nguyên nhân có thể nằm ở đường truyền tín hiệu hoặc bộ điều khiển CNC. Tùy thiết kế, tín hiệu có thể đi qua cáp, đầu nối hoặc giao tiếp hiển thị chuyên dụng.

Trong tình huống này, thay LCD mà không kiểm tra tín hiệu đầu vào có thể không khắc phục được sự cố. Cần xác minh thiết bị tạo hình ảnh có hoạt động và tín hiệu có đến được màn hình hay không.

2. Những bộ phận cần kiểm tra khi màn hình CNC không có hình

Việc kiểm tra nên bắt đầu từ các yếu tố cơ bản rồi chuyển sang những bộ phận chuyên sâu hơn. Thứ tự cụ thể phụ thuộc vào cấu trúc của màn hình và bộ điều khiển máy.

Nguồn cấp và mạch nguồn

Nguồn cấp không ổn định có thể khiến màn hình không khởi động, tự tắt hoặc hoạt động chập chờn. Với một số thiết bị, nguồn của màn hình được thiết kế riêng; ở những cấu hình khác, nguồn có thể liên quan đến bộ điều khiển hoặc cụm hiển thị.

Kỹ thuật viên cần xác minh nguồn đầu vào, các đường cấp điện theo thông số kỹ thuật và trạng thái hoạt động của thiết bị. Không nên tự ý đo hoặc tháo mạch khi chưa bảo đảm an toàn điện.

Tấm nền LCD và hệ thống đèn nền

Nếu nguồn cấp phù hợp nhưng màn hình vẫn không hiển thị đúng, cần kiểm tra LCD, đèn nền và mạch điều khiển liên quan. Các dấu hiệu như sọc cố định, đốm, sai màu hoặc hình ảnh mờ có thể giúp định hướng kiểm tra nhưng chưa đủ để kết luận linh kiện nào bị hỏng.

Kết quả đo kiểm và khả năng hoạt động của từng bộ phận mới là cơ sở để lựa chọn sửa chữa hay thay thế.

Cáp tín hiệu và đầu nối

Cáp hoặc đầu nối gặp vấn đề có thể khiến hình ảnh mất hoàn toàn, chập chờn hoặc xuất hiện nhiễu. Trong môi trường gia công cơ khí, rung động và điều kiện lắp đặt có thể ảnh hưởng đến kết nối nếu thiết bị không được cố định phù hợp.

Việc kiểm tra cần tuân thủ hướng dẫn của nhà sản xuất, đặc biệt với các cổng kết nối chuyên dụng. Không nên tháo lắp đầu nối khi thiết bị đang được cấp điện nếu quy trình của nhà sản xuất không cho phép.

Bộ điều khiển CNC và mạch xử lý hình ảnh

Nếu cụm màn hình được xác định không phải nguyên nhân chính, cần xem xét khả năng bộ điều khiển CNC không tạo ra hoặc không truyền tín hiệu hình ảnh đúng cách.

Tùy hệ thống, vấn đề có thể liên quan đến cổng xuất hình, bo mạch điều khiển hoặc cấu hình thiết bị. Việc kiểm tra nên dựa trên tài liệu kỹ thuật và phương pháp chẩn đoán phù hợp với từng dòng máy.

3. Sửa chữa màn hình công nghiệp máy CNC lỗi LCD, mất hiển thị tại CATEC theo hướng khoanh vùng nguyên nhân

Để tránh thay linh kiện theo phỏng đoán, quá trình chẩn đoán cần dựa trên biểu hiện thực tế và kết quả kiểm tra từng nhóm chức năng. Trần Gia Automation định hướng xử lý theo nguyên tắc xác định phạm vi lỗi trước khi lựa chọn hạng mục sửa chữa.

Một số bước khoanh vùng có thể áp dụng gồm:

Bước 1: Ghi nhận biểu hiện ban đầu. Xác định màn hình tối hoàn toàn, có đèn nhưng không có hình, hiển thị sọc hay mất hình không liên tục. Ghi lại thời điểm lỗi xuất hiện và điều kiện vận hành nếu có.

Bước 2: Kiểm tra tình trạng khởi động. Quan sát dấu hiệu hoạt động của màn hình và bộ điều khiển CNC theo hướng dẫn kỹ thuật. Bước này giúp phân biệt thiết bị mất nguồn với trường hợp máy có hoạt động nhưng không xuất hình.

Bước 3: Kiểm tra đường tín hiệu. Xác minh kết nối và khả năng truyền tín hiệu theo cấu hình thiết bị. Nếu không có tín hiệu hình ảnh phù hợp, cần xem xét bộ phận tạo tín hiệu trước khi kết luận LCD bị hỏng.

Bước 4: Đánh giá cụm hiển thị. Khi nguồn và tín hiệu đã được kiểm tra, tiếp tục đánh giá LCD, đèn nền và mạch điều khiển hiển thị theo kết quả đo kiểm.

Bước 5: Đối chiếu kết quả và lựa chọn phương án. Xác định bộ phận cần sửa, linh kiện cần thay hoặc những hạng mục cần kiểm tra bổ sung. Phương án cuối cùng phải dựa trên tình trạng thực tế và khả năng tương thích.

Cách tiếp cận theo từng nhóm giúp hạn chế việc thay LCD trong khi nguyên nhân thật sự nằm ở nguồn hoặc tín hiệu từ bộ điều khiển.

4. Vì sao màn hình vẫn có nguồn nhưng không hiển thị?

Đây là tình huống dễ gây nhầm lẫn vì đèn báo hoặc một số dấu hiệu hoạt động có thể khiến người dùng nghĩ rằng màn hình hoàn toàn bình thường.

Trên thực tế, nguồn điện hiện diện không đồng nghĩa tất cả các khối chức năng đều hoạt động đúng. Thiết bị có thể được cấp nguồn nhưng vẫn gặp lỗi ở LCD, đèn nền, mạch điều khiển hoặc đường truyền tín hiệu.

Một số khả năng cần xem xét gồm:

• LCD bị hư hỏng khiến nội dung không thể hiển thị bình thường.

• Hệ thống đèn nền không hoạt động, làm hình ảnh trở nên rất tối.

• Cáp tín hiệu hoặc đầu nối không truyền được dữ liệu hình ảnh.

• Bộ điều khiển CNC chưa khởi động hoàn chỉnh hoặc không xuất tín hiệu.

• Mạch xử lý hình ảnh gặp lỗi.

• Nguồn cấp cho một khối chức năng không đáp ứng yêu cầu dù thiết bị vẫn có dấu hiệu hoạt động.

Để xác định chính xác, kỹ thuật viên cần đối chiếu hiện tượng với cấu tạo và thông số của thiết bị. Không nên kết luận chỉ dựa vào việc đèn báo nguồn có sáng hay không.

5. Những trường hợp dễ chẩn đoán nhầm lỗi LCD

Một số sự cố có biểu hiện gần giống nhau nên cần được kiểm tra cẩn thận trước khi thay linh kiện.

Màn hình tối bị nhầm với LCD hỏng

Khi màn hình không đủ sáng, người dùng có thể cho rằng tấm nền đã hỏng. Tuy nhiên, nếu nội dung vẫn tồn tại nhưng đèn nền không hoạt động, phương án sửa chữa có thể tập trung vào hệ thống phát sáng hoặc mạch liên quan.

Mất tín hiệu bị nhầm với mất nguồn

Màn hình không hiển thị chưa chắc đã mất nguồn. Nếu thiết bị vẫn có dấu hiệu hoạt động, cần kiểm tra đường tín hiệu và bộ điều khiển thay vì chỉ tập trung vào mạch nguồn.

Lỗi cáp bị nhầm với lỗi tấm nền

Kết nối không ổn định có thể gây mất hình hoặc hiển thị bất thường. Trước khi thay LCD, cần xác minh tình trạng cáp và đầu nối theo đúng quy trình kỹ thuật.

Lỗi từ bộ điều khiển bị nhầm với lỗi màn hình

Nếu bộ điều khiển CNC không tạo ra tín hiệu hình ảnh, một màn hình tốt vẫn có thể không hiển thị nội dung. Do đó, cần kiểm tra cả hai phía khi cấu hình thiết bị cho phép.

Những trường hợp trên cho thấy chẩn đoán chính xác quan trọng không kém việc sửa chữa. Thay linh kiện khi chưa xác định nguyên nhân có thể làm tăng chi phí mà không giải quyết được sự cố ban đầu.

6. Khi nào nên sửa mạch, thay LCD hoặc thay màn hình?

Quyết định sửa chữa hay thay thế cần dựa trên mức độ hư hỏng, khả năng tìm linh kiện và yêu cầu sử dụng của máy CNC.

Nên cân nhắc sửa mạch khi kết quả kiểm tra xác định sự cố tập trung ở mạch nguồn, mạch điều khiển hoặc một bộ phận có thể sửa chữa an toàn và đáp ứng yêu cầu kỹ thuật.

Nên cân nhắc thay LCD khi tấm nền được xác định là bộ phận hư hỏng và có linh kiện thay thế tương thích. Cần kiểm tra kích thước, độ phân giải, giao tiếp tín hiệu, đầu nối và yêu cầu lắp đặt.

Nên đánh giá thay toàn bộ màn hình khi thiết bị hư hỏng nghiêm trọng, linh kiện phù hợp khó tìm hoặc phương án sửa chữa không đáp ứng yêu cầu vận hành. Với màn hình chuyên dụng của máy CNC, cần đặc biệt chú ý khả năng tương thích với bộ điều khiển và cấu hình hiện tại.

Nếu thiết bị đã cũ, doanh nghiệp cũng nên kiểm tra khả năng khôi phục thông số, chương trình hoặc các cấu hình cần thiết trước khi thay thế. Không phải mọi màn hình có kích thước tương tự đều có thể sử dụng trực tiếp trên cùng một hệ thống.

7. Kiểm tra gì sau khi xử lý lỗi mất hiển thị?

Sau sửa chữa, cần xác nhận thiết bị không chỉ sáng trở lại mà còn đáp ứng những yêu cầu hiển thị và kết nối liên quan.

Các nội dung nên được kiểm tra gồm:

• Khả năng khởi động ổn định.

• Độ sáng và chất lượng hình ảnh.

• Tình trạng sọc, đốm hoặc sai màu đã được xử lý.

• Khả năng hiển thị thông tin từ bộ điều khiển CNC.

• Tình trạng kết nối và các chức năng liên quan.

• Khả năng hoạt động ổn định trong điều kiện kiểm tra phù hợp.

Nếu màn hình có chức năng cảm ứng, cần kiểm tra thao tác theo phạm vi sửa chữa. Nếu đã thay linh kiện hoặc thay màn hình, cần xác minh khả năng tương thích với hệ thống trước khi đưa máy trở lại sản xuất.

Các thử nghiệm trên phải được thực hiện theo hướng dẫn của nhà sản xuất và quy trình an toàn của nhà máy, không nên tùy tiện thao tác khi máy đang ở trạng thái có thể gây nguy hiểm

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

• CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC

• Holine : 0913121308

• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM

• Email: catec.tech@gmail.com

• Website: www.catecvn.com

• Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)

• Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.

• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
