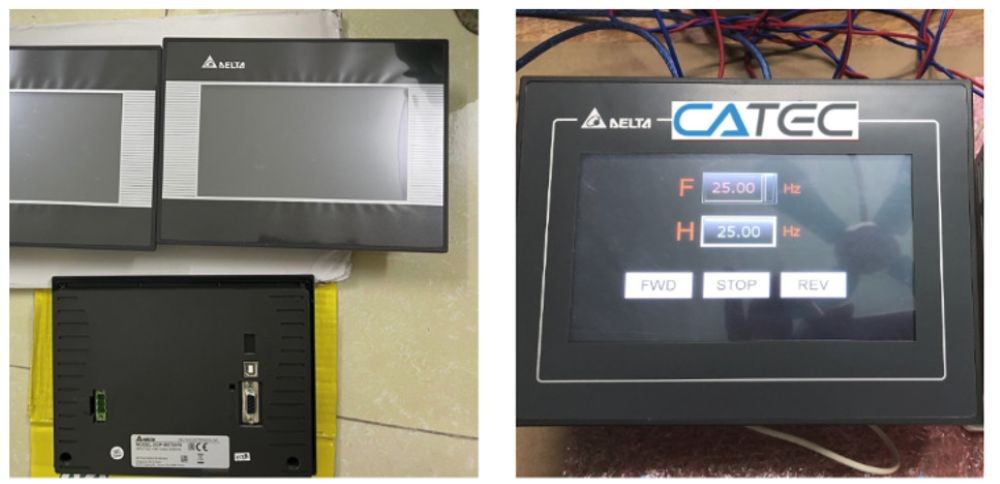

Sửa Chữa Màn Hình Cảm Ứng Delta 4.3 Inch DOP-103BQ Giá Rẻ, Lấy Ngay, Bảo Hành 3–6 Tháng Uy Tín

Trong các hệ thống máy móc và dây chuyền sản xuất công nghiệp hiện nay, màn hình cảm ứng HMI Delta đóng vai trò quan trọng trong việc giám sát, điều khiển và quản lý hoạt động của thiết bị. Đặc biệt, dòng màn hình Delta 4,3 inch Model DOP-103BQ được sử dụng trong nhiều ứng dụng tự động hóa nhờ thiết kế nhỏ gọn, giao diện trực quan và khả năng kết nối với các thiết bị điều khiển công nghiệp. Tuy nhiên, sau một thời gian vận hành liên tục, màn hình có thể xuất hiện nhiều sự cố như không lên nguồn, không hiển thị, liệt cảm ứng, cảm ứng bị loạn, LCD bị sọc, chớp tắt hoặc mất kết nối với PLC.

Khi màn hình HMI Delta gặp sự cố, người vận hành có thể không thực hiện được các thao tác điều khiển cần thiết, gây ảnh hưởng đến tiến độ sản xuất và hoạt động của toàn bộ hệ thống. Đối với những doanh nghiệp sử dụng máy móc tự động hóa, việc thay mới thiết bị đôi khi gây tốn kém chi phí, đặc biệt khi màn hình vẫn còn khả năng phục hồi và chỉ hư hỏng một số bộ phận riêng lẻ.

Chính vì vậy, dịch vụ sửa chữa màn hình cảm ứng Delta 4,3 inch giá rẻ, Model DOP-103BQ đang được nhiều nhà máy, xưởng sản xuất và bộ phận bảo trì quan tâm. Việc kiểm tra đúng nguyên nhân, sửa chữa bo mạch, thay tấm cảm ứng hoặc thay LCD phù hợp sẽ giúp thiết bị hoạt động ổn định trở lại, đồng thời tiết kiệm chi phí so với phương án thay mới toàn bộ màn hình.

CATEC cung cấp dịch vụ kiểm tra, sửa chữa và thay thế linh kiện màn hình HMI Delta theo tình trạng thực tế của thiết bị. Với định hướng xử lý đúng lỗi, sử dụng linh kiện phù hợp, kiểm tra kỹ thuật sau sửa chữa và chính sách bảo hành theo từng hạng mục, CATEC hỗ trợ khách hàng khắc phục sự cố màn hình Delta DOP-103BQ một cách hiệu quả.

Dịch vụ Sửa chữa màn hình HMI Delta tập trung vào các lỗi thường gặp như mất nguồn, mất hình, lỗi cảm ứng, hư LCD, lỗi bo nguồn, lỗi bo điều khiển và sự cố truyền thông. Tùy theo tình trạng thiết bị, kỹ thuật viên sẽ tư vấn phương án sửa chữa hoặc thay thế linh kiện phù hợp, hạn chế phát sinh chi phí không cần thiết.

1. Tổng quan về màn hình cảm ứng Delta 4,3 inch Model DOP-103BQ

Delta là thương hiệu nổi tiếng trong lĩnh vực tự động hóa công nghiệp, cung cấp nhiều thiết bị như PLC, HMI, biến tần, servo và các giải pháp điều khiển máy móc. Trong đó, màn hình HMI Delta được ứng dụng rộng rãi nhờ khả năng hỗ trợ giao tiếp giữa người vận hành và hệ thống điều khiển.

Model DOP-103BQ thuộc dòng màn hình HMI Delta kích thước 4,3 inch, được sử dụng trong các hệ thống máy móc có nhu cầu hiển thị thông số và điều khiển trực tiếp thông qua giao diện cảm ứng.

Với thiết kế nhỏ gọn, thiết bị có thể được lắp đặt trên tủ điện điều khiển, bảng điều khiển máy hoặc các hệ thống tự động hóa có không gian hạn chế.

1.1. Chức năng của màn hình Delta DOP-103BQ

Màn hình HMI Delta DOP-103BQ hỗ trợ người vận hành thực hiện các chức năng quan trọng:

• Hiển thị trạng thái hoạt động của máy móc.

• Theo dõi thông số vận hành trong quá trình sản xuất.

• Hiển thị cảnh báo khi hệ thống phát sinh sự cố.

• Nhập dữ liệu và thay đổi các giá trị cài đặt.

• Chuyển đổi giữa các giao diện điều khiển.

• Giao tiếp với PLC theo cấu hình hệ thống.

• Hỗ trợ giám sát quá trình sản xuất.

• Hiển thị thông tin trạng thái thiết bị và các thông số liên quan.

Khi màn hình hoạt động bình thường, người vận hành có thể dễ dàng theo dõi và điều chỉnh máy móc. Ngược lại, nếu màn hình bị liệt cảm ứng, không hiển thị hoặc treo chương trình, việc điều khiển có thể bị gián đoạn.

1.2. Đặc điểm của màn hình HMI Delta 4,3 inch

Dòng màn hình 4,3 inch có ưu điểm về kích thước nhỏ gọn, thuận tiện lắp đặt trong các tủ điện và máy công nghiệp.

Một số đặc điểm cần quan tâm khi sửa chữa:

• Kích thước hiển thị 4,3 inch.

• Thiết kế dành cho ứng dụng điều khiển công nghiệp.

• Hỗ trợ thao tác thông qua giao diện cảm ứng.

• Có các cổng kết nối phục vụ giao tiếp theo cấu hình thiết bị.

• Sử dụng bo mạch điện tử để xử lý dữ liệu và điều khiển hiển thị.

• Có khả năng tích hợp trong hệ thống điều khiển PLC.

• Phù hợp với nhiều ứng dụng máy móc tự động hóa.

Khi sửa chữa, kỹ thuật viên cần kiểm tra chính xác mã Model DOP-103BQ và phiên bản phần cứng để lựa chọn linh kiện phù hợp. Không nên chỉ dựa vào kích thước 4,3 inch để xác định linh kiện thay thế vì các model khác nhau có thể sử dụng cấu trúc LCD, cảm ứng và kết nối khác nhau.

1.3. Tại sao màn hình Delta DOP-103BQ thường cần sửa chữa?

Mặc dù được thiết kế cho môi trường công nghiệp, màn hình HMI vẫn chịu tác động từ nhiều yếu tố trong quá trình vận hành.

Các yếu tố phổ biến gồm:

• Hoạt động liên tục trong thời gian dài.

• Nhiệt độ trong tủ điện cao.

• Nguồn điện cấp không ổn định.

• Bụi bẩn và độ ẩm xâm nhập.

• Rung động từ máy móc.

• Thao tác cảm ứng liên tục.

• Cáp kết nối bị lỏng hoặc oxy hóa.

• Linh kiện điện tử xuống cấp theo thời gian.

Những yếu tố này có thể làm giảm độ ổn định của thiết bị, gây ra lỗi hiển thị, cảm ứng hoặc nguồn điện.

2. Dịch vụ sửa chữa màn hình cảm ứng Delta DOP-103BQ tại CATEC

CATEC cung cấp dịch vụ kiểm tra và sửa chữa màn hình Delta DOP-103BQ dành cho các doanh nghiệp, nhà máy, xưởng sản xuất và đơn vị bảo trì thiết bị tự động hóa.

Mục tiêu của dịch vụ là xác định đúng bộ phận hư hỏng, đưa ra phương án sửa chữa phù hợp và hạn chế thay thế toàn bộ thiết bị khi chưa thực sự cần thiết.

Các hạng mục tiếp nhận bao gồm:

• Sửa chữa màn hình HMI Delta Kiểm tra cáp tín hiệu và đầu nối.

• Sửa chữa màn hình HMI Delta Kiểm tra lỗi khởi động và dữ liệu hệ thống.

• Sửa chữa màn hình HMI Delta Thay thế linh kiện tương thích.

• Sửa chữa màn hình HMI Delta Kiểm tra hoạt động trước khi bàn giao.

Dịch vụ Sửa chữa màn hình HMI Delta tại CATEC không chỉ tập trung vào việc khôi phục hình ảnh mà còn kiểm tra các chức năng quan trọng của thiết bị.

Sau khi sửa chữa, màn hình cần được kiểm tra nguồn, khả năng hiển thị, độ nhạy cảm ứng và các chức năng giao tiếp có liên quan đến lỗi ban đầu.

3. Những lỗi thường gặp trên màn hình Delta DOP-103BQ

Trong quá trình sử dụng, màn hình Delta DOP-103BQ có thể phát sinh nhiều lỗi khác nhau. Việc nhận biết biểu hiện giúp doanh nghiệp cung cấp thông tin chính xác cho kỹ thuật viên, từ đó rút ngắn thời gian chẩn đoán.

3.1. Màn hình Delta DOP-103BQ không lên nguồn

Đây là lỗi khiến thiết bị không thể khởi động và không hiển thị bất kỳ thông tin nào.

Biểu hiện:

• Màn hình tối đen hoàn toàn.

• Đèn báo nguồn không sáng.

• Thiết bị không có dấu hiệu khởi động.

• Màn hình bật lên rồi tắt.

• Màn hình khởi động chập chờn.

• Thiết bị tự khởi động lại nhiều lần.

Nguyên nhân có thể do nguồn cấp không đúng thông số, dây nguồn bị lỏng, cầu chì bị đứt, bo nguồn hư hỏng hoặc linh kiện điện tử bị xuống cấp.

Phương án xử lý:

Kỹ thuật viên kiểm tra nguồn cấp bên ngoài, đầu nối, cầu chì và các đường điện áp bên trong thiết bị. Nếu xác định bo nguồn bị lỗi, tiến hành sửa chữa mạch hoặc thay linh kiện phù hợp.

Không nên tự ý cấp nguồn nhiều lần khi thiết bị có dấu hiệu chập điện hoặc phát nhiệt bất thường.

3.2. Màn hình có nguồn nhưng không hiển thị

Một số trường hợp màn hình vẫn có đèn báo nguồn nhưng không xuất hiện giao diện điều khiển.

Nguyên nhân có thể liên quan đến:

• LCD bị hư hỏng.

• Đèn nền không hoạt động.

• Cáp tín hiệu bị lỏng.

• Mạch điều khiển hiển thị gặp lỗi.

• Bo xử lý không khởi động hoàn chỉnh.

• Nguồn cấp cho bộ phận hiển thị không ổn định.

Kỹ thuật viên cần kiểm tra lần lượt từng bộ phận để xác định chính xác nguyên nhân.

Nếu LCD vẫn hoạt động nhưng mạch điều khiển bị lỗi, thay LCD mới sẽ không giải quyết được vấn đề. Vì vậy, cần chẩn đoán trước khi thay thế.

3.3. Màn hình bị sọc ngang, sọc dọc

Lỗi sọc màn hình thường xuất hiện dưới dạng các đường kẻ ngang hoặc dọc trên bề mặt hiển thị.

Các dấu hiệu phổ biến:

• Xuất hiện một đường sọc cố định.

• Nhiều đường sọc chạy trên màn hình.

• Hình ảnh bị nhòe hoặc biến dạng.

• Một phần màn hình không hiển thị.

• Sọc xuất hiện khi máy hoạt động.

• Hình ảnh chớp nháy không ổn định.

Nguyên nhân có thể do LCD, cáp tín hiệu hoặc mạch điều khiển hiển thị.

Nếu tấm LCD bị hỏng vật lý, phương án thay LCD có thể được xem xét. Nếu nguyên nhân do đầu nối hoặc đường tín hiệu, kỹ thuật viên sẽ ưu tiên khắc phục bộ phận đó.

3.4. Màn hình Delta bị liệt cảm ứng

Liệt cảm ứng khiến người vận hành không thể thao tác trên giao diện HMI.

Biểu hiện:

• Chạm vào màn hình nhưng không có phản hồi.

• Một số vị trí cảm ứng không hoạt động.

• Không thể chuyển trang.

• Không thể nhập thông số.

• Phải nhấn nhiều lần mới nhận lệnh.

Nguyên nhân có thể do tấm cảm ứng bị hỏng, cáp cảm ứng bị lỏng, bộ điều khiển cảm ứng gặp sự cố hoặc lỗi hiệu chuẩn.

Đối với trường hợp tấm cảm ứng hư hỏng, CATEC có thể kiểm tra và tư vấn thay tấm cảm ứng phù hợp với DOP-103BQ.

3.5. Màn hình bị loạn cảm ứng

Loạn cảm ứng là hiện tượng thiết bị nhận thao tác không đúng với vị trí người vận hành chạm vào.

Ví dụ:

• Chạm một nút nhưng màn hình nhận nút khác.

• Màn hình tự nhận thao tác dù không có người chạm.

• Các vị trí cảm ứng bị lệch.

• Một vùng màn hình liên tục phát sinh lệnh sai.

Nguyên nhân có thể do tấm cảm ứng xuống cấp, nhiễu điện, độ ẩm hoặc lỗi mạch điều khiển cảm ứng.

Đây là lỗi cần được xử lý sớm vì thao tác sai có thể ảnh hưởng đến quá trình vận hành máy móc. Doanh nghiệp cần đưa thiết bị về trạng thái an toàn theo quy trình của nhà máy trước khi tiếp tục sử dụng.

3.6. Màn hình bị tối hoặc giảm độ sáng

Màn hình có thể vẫn hiển thị nhưng độ sáng giảm, hình ảnh khó quan sát hoặc một số khu vực tối hơn bình thường.

Nguyên nhân có thể liên quan đến đèn nền, LCD, mạch cấp nguồn hoặc các linh kiện điều khiển hiển thị.

Kỹ thuật viên cần kiểm tra tình trạng đèn nền và nguồn cấp trước khi quyết định thay LCD.

3.7. Màn hình bị nhấp nháy liên tục

Lỗi nhấp nháy có thể xuất hiện khi khởi động hoặc trong quá trình máy vận hành.

Nguyên nhân thường được xem xét gồm:

• Nguồn cấp không ổn định.

• Mạch nguồn xuống cấp.

• Cáp kết nối bị lỏng.

• Đèn nền bị lỗi.

• Mạch điều khiển hiển thị gặp vấn đề.

• Nhiễu điện từ thiết bị công suất.

Nếu lỗi chỉ xuất hiện khi biến tần hoặc động cơ hoạt động, cần kiểm tra cả hệ thống nguồn, nối đất và cách bố trí dây tín hiệu.

3.8. Màn hình Delta bị treo chương trình

Màn hình treo có thể khiến giao diện đứng yên, không chuyển trang hoặc không cập nhật thông số.

Các nguyên nhân có thể bao gồm:

• Chương trình HMI gặp lỗi.

• Bộ nhớ có vấn đề.

• Bo xử lý hoạt động không ổn định.

• Nguồn điện không ổn định.

• Lỗi giao tiếp với thiết bị ngoại vi.

Khi gặp tình trạng này, cần ghi nhận biểu hiện và thông báo lỗi nếu có. Không nên tự ý khôi phục cài đặt gốc khi chưa sao lưu chương trình và cấu hình quan trọng.

3.9. Màn hình báo lỗi truyền thông

Màn hình vẫn sáng nhưng không nhận dữ liệu từ PLC là một sự cố thường gặp trong hệ thống tự động hóa.

Nguyên nhân có thể do cáp truyền thông, đầu nối, thông số cấu hình hoặc cổng giao tiếp.

Kỹ thuật viên cần kiểm tra cả HMI và PLC để xác định thiết bị nào đang gây ra sự cố.

3.10. Màn hình bị nứt hoặc vỡ mặt cảm ứng

Va đập mạnh, tác động cơ học hoặc lắp đặt không đúng cách có thể khiến mặt cảm ứng bị nứt.

Nếu lớp cảm ứng bị hỏng, thiết bị có thể không nhận thao tác hoặc nhận lệnh không chính xác.

Phương án xử lý có thể là thay tấm cảm ứng hoặc thay cụm linh kiện phù hợp tùy cấu tạo và mức độ hư hỏng.

4. Sửa chữa và thay tấm cảm ứng Delta 4,3 inch

Tấm cảm ứng là bộ phận quan trọng giúp người vận hành tương tác với giao diện điều khiển.

Đối với màn hình Delta DOP-103BQ, việc thay tấm cảm ứng cần căn cứ vào mã linh kiện và cấu trúc thiết bị, không nên chọn linh kiện chỉ dựa trên kích thước bên ngoài.

4.1. Khi nào cần thay tấm cảm ứng?

Một số trường hợp cần xem xét thay tấm cảm ứng:

• Màn hình bị liệt hoàn toàn.

• Cảm ứng không nhận tại một số vùng.

• Bề mặt cảm ứng bị nứt.

• Thao tác chạm không chính xác.

• Cảm ứng bị loạn liên tục.

• Tấm cảm ứng xuống cấp sau thời gian dài sử dụng.

Trước khi thay, kỹ thuật viên cần kiểm tra cáp kết nối và mạch điều khiển để loại trừ các nguyên nhân khác.

4.2. Quy trình thay cảm ứng

Quá trình thay cảm ứng thường gồm:

1. Tiếp nhận và xác định model thiết bị.

2. Kiểm tra hiện tượng lỗi.

3. Tháo thiết bị theo quy trình kỹ thuật.

4. Kiểm tra tấm cảm ứng và cáp kết nối.

5. Xác định linh kiện thay thế tương thích.

6. Tiến hành thay thế và lắp ráp.

7. Kiểm tra khả năng nhận cảm ứng.

8. Kiểm tra thao tác tại nhiều vị trí.

9. Hoàn thiện và bàn giao thiết bị.

4.3. Kiểm tra độ chính xác sau khi thay

Sau khi thay cảm ứng, kỹ thuật viên cần kiểm tra các vị trí quan trọng trên màn hình.

Các thao tác kiểm tra gồm:

• Chạm tại bốn góc.

• Chạm tại khu vực trung tâm.

• Kiểm tra các nút điều khiển.

• Kiểm tra khả năng chuyển trang.

• Kiểm tra nhập dữ liệu.

• Kiểm tra hiện tượng chạm sai vị trí.

Nếu model hỗ trợ hiệu chuẩn cảm ứng, cần thực hiện theo đúng hướng dẫn kỹ thuật.

5. Thay LCD màn hình Delta DOP-103BQ 4,3 inch

LCD là bộ phận chịu trách nhiệm hiển thị giao diện, thông số và cảnh báo của máy móc.

Khi LCD bị hỏng, người vận hành có thể không quan sát được các thông tin quan trọng, dù thiết bị vẫn được cấp nguồn.

5.1. Dấu hiệu LCD bị hỏng

• Màn hình xuất hiện sọc.

• LCD bị chảy mực.

• Xuất hiện đốm đen.

• Hình ảnh bị nhòe.

• Màn hình mất một phần hiển thị.

• Hình ảnh bị biến dạng.

• Màn hình không hiển thị dù nguồn vẫn hoạt động.

5.2. Nguyên nhân khiến LCD hư hỏng

LCD có thể xuống cấp do thời gian sử dụng, nhiệt độ cao, va đập, áp lực cơ học hoặc điều kiện bảo quản không phù hợp.

Ngoài ra, nguồn điện và mạch điều khiển hiển thị gặp sự cố cũng có thể gây ra những biểu hiện tương tự.

5.3. Lựa chọn LCD thay thế

Để thay LCD chính xác, cần xác định:

• Mã model HMI.

• Mã LCD hiện hữu.

• Kích thước thực tế.

• Độ phân giải.

• Kiểu giao tiếp.

• Điện áp vận hành.

• Cấu trúc đầu nối.

• Khả năng tương thích với bo điều khiển.

Không nên sử dụng LCD chỉ có cùng kích thước nhưng chưa được xác minh về thông số kỹ thuật.

5.4. Kiểm tra sau thay LCD

Sau khi thay LCD, thiết bị cần được kiểm tra độ sáng, hình ảnh, ký tự, màu sắc và khả năng hiển thị các giao diện.

Đặc biệt, cần kiểm tra những trang thường xuyên được người vận hành sử dụng trong quá trình sản xuất.

6. Sửa bo nguồn màn hình Delta DOP-103BQ

Bo nguồn là bộ phận cung cấp điện áp cho các khối chức năng bên trong màn hình.

Khi bo nguồn gặp sự cố, thiết bị có thể không khởi động, khởi động chập chờn hoặc tự tắt trong quá trình vận hành.

6.1. Các nguyên nhân gây hư bo nguồn

• Nguồn điện đầu vào không ổn định.

• Quá áp hoặc xung điện.

• Linh kiện điện tử xuống cấp.

• Tụ điện bị suy giảm chất lượng.

• Mạch ổn áp hoạt động không bình thường.

• Môi trường nhiệt độ cao.

• Hệ thống điện có vấn đề về nối đất.

6.2. Các hạng mục kiểm tra

Kỹ thuật viên kiểm tra cầu chì, tụ điện, diode, linh kiện đóng cắt, mạch ổn áp và những thành phần liên quan.

Tùy mức độ hư hỏng, có thể sửa mạch hoặc thay linh kiện phù hợp.

6.3. Lợi ích khi sửa bo nguồn

Nếu bo nguồn chỉ hư hỏng một số linh kiện và vẫn có khả năng phục hồi, sửa chữa có thể giúp tiết kiệm chi phí so với thay toàn bộ bo mạch.

Tuy nhiên, cần kiểm tra kỹ các đường điện áp sau sửa chữa để tránh gây ảnh hưởng đến LCD, bo xử lý và những bộ phận khác.

7. Sửa bo điều khiển và lỗi khởi động màn hình Delta

Bo điều khiển đóng vai trò xử lý dữ liệu, quản lý giao diện và phối hợp hoạt động giữa các bộ phận.

Khi bo điều khiển bị lỗi, màn hình có thể không khởi động, treo chương trình hoặc hoạt động không ổn định.

7.1. Dấu hiệu bo điều khiển gặp sự cố

• Màn hình dừng ở logo khởi động.

• Thiết bị khởi động lại liên tục.

• Giao diện không xuất hiện.

• Màn hình bị treo sau khi bật nguồn.

• Không thể truy cập các chức năng.

• Hoạt động không ổn định dù nguồn cấp bình thường.

7.2. Kiểm tra phần cứng

Kỹ thuật viên kiểm tra nguồn cấp trên bo, tình trạng linh kiện, đường tín hiệu, bộ nhớ và các đầu nối.

Nếu có dấu hiệu lỗi phần cứng, cần xác định chính xác phạm vi hư hỏng trước khi sửa chữa.

7.3. Kiểm tra chương trình và dữ liệu

Một số lỗi khởi động có thể liên quan đến chương trình hoặc cấu hình hệ thống.

Trước khi can thiệp vào dữ liệu, cần đánh giá khả năng sao lưu và phục hồi. Không nên xóa chương trình hoặc nạp lại dữ liệu khi chưa có bản sao lưu phù hợp.

8. Sửa lỗi truyền thông màn hình Delta với PLC

Trong hệ thống tự động hóa, HMI thường giao tiếp với PLC để nhận dữ liệu và gửi lệnh điều khiển.

Nếu kết nối bị gián đoạn, màn hình có thể hiển thị cảnh báo hoặc không cập nhật được thông số.

8.1. Nguyên nhân mất kết nối

• Cáp truyền thông bị hỏng.

• Đầu nối bị lỏng.

• Cấu hình truyền thông sai.

• PLC bị mất nguồn.

• PLC đang dừng hoặc phát sinh lỗi.

• Cổng giao tiếp bị hư hỏng.

• Nhiễu điện từ môi trường công nghiệp.

8.2. Các bước kiểm tra

1. Kiểm tra trạng thái hoạt động của PLC.

2. Kiểm tra cáp truyền thông.

3. Kiểm tra đầu nối.

4. Đối chiếu thông số giao tiếp.

5. Kiểm tra địa chỉ thiết bị.

6. Kiểm tra cổng truyền thông.

7. Thử nghiệm kết nối sau khi xử lý.

8.3. Lưu ý khi sửa lỗi truyền thông

Không phải lỗi mất kết nối nào cũng do màn hình HMI. Cần kiểm tra toàn bộ đường truyền để xác định nguyên nhân chính xác.

Việc sửa đúng thiết bị sẽ giúp doanh nghiệp hạn chế thời gian dừng máy và tránh phát sinh chi phí không cần thiết.

9. Quy trình sửa chữa màn hình HMI Delta tại CATEC

Để bảo đảm quá trình sửa chữa có cơ sở kỹ thuật, CATEC định hướng thực hiện theo các bước cụ thể.

9.1. Tiếp nhận thiết bị

Khách hàng cung cấp thông tin:

• Model: Delta DOP-103BQ.

• Kích thước: 4,3 inch.

• Hiện tượng lỗi.

• Thời gian phát sinh sự cố.

• Điều kiện vận hành.

• Hình ảnh hoặc video nếu có.

Thông tin càng đầy đủ, kỹ thuật viên càng dễ xác định hướng kiểm tra ban đầu.

9.2. Kiểm tra tổng thể

Thiết bị được kiểm tra tình trạng bên ngoài, đầu nối, vỏ máy, mặt cảm ứng và dấu hiệu hư hỏng.

Nếu có dấu hiệu cháy, chập hoặc vào nước, cần đánh giá mức độ an toàn trước khi cấp nguồn.

9.3. Chẩn đoán nguyên nhân

Kỹ thuật viên kiểm tra nguồn, LCD, cảm ứng, bo mạch và các bộ phận liên quan.

Đối với lỗi truyền thông, cần kiểm tra cả thiết bị kết nối và đường truyền.

9.4. Báo phương án và chi phí

Sau khi xác định phạm vi hư hỏng, khách hàng được thông tin về:

• Nguyên nhân lỗi.

• Bộ phận cần sửa chữa.

• Linh kiện cần thay.

• Chi phí dự kiến.

• Thời gian xử lý.

• Chính sách bảo hành.

Việc sửa chữa được thực hiện sau khi khách hàng thống nhất phương án.

9.5. Tiến hành sửa chữa

Kỹ thuật viên thực hiện sửa chữa hoặc thay thế linh kiện theo phạm vi đã thống nhất.

Quá trình thao tác cần bảo đảm chống tĩnh điện, sử dụng dụng cụ phù hợp và tránh ảnh hưởng đến những bộ phận còn hoạt động tốt.

9.6. Kiểm tra chất lượng

Sau sửa chữa, thiết bị được kiểm tra các chức năng liên quan đến lỗi ban đầu.

Các nội dung bao gồm:

• Khả năng khởi động.

• Độ ổn định của nguồn.

• Chất lượng hình ảnh.

• Độ nhạy cảm ứng.

• Khả năng chuyển trang.

• Khả năng nhập dữ liệu.

• Khả năng giao tiếp với PLC khi có điều kiện thử nghiệm.

• Tình trạng hoạt động trong thời gian kiểm tra.

9.7. Bàn giao và bảo hành

Sau khi hoàn thành kiểm tra, thiết bị được bàn giao kèm thông tin hạng mục sửa chữa và điều kiện bảo hành đã thỏa thuận.

Khách hàng nên lưu giữ thông tin sửa chữa để thuận tiện theo dõi lịch sử thiết bị.

10. Sửa chữa màn hình HMI Delta giá rẻ có bảo đảm chất lượng không?

Giá rẻ là yếu tố được nhiều doanh nghiệp quan tâm khi lựa chọn dịch vụ sửa chữa. Tuy nhiên, giá thành thấp không nên là tiêu chí duy nhất để đánh giá chất lượng.

Một dịch vụ sửa chữa phù hợp cần cân bằng giữa chi phí, chất lượng linh kiện, phương pháp chẩn đoán và khả năng kiểm tra sau sửa chữa.

10.1. Sửa đúng lỗi giúp tiết kiệm chi phí

Nếu màn hình chỉ bị lỏng cáp hoặc hư một linh kiện trên bo nguồn, việc thay toàn bộ màn hình có thể gây lãng phí.

Chẩn đoán chính xác giúp xác định bộ phận cần xử lý, từ đó hạn chế các khoản chi phí không cần thiết.

10.2. Không thay linh kiện khi chưa cần thiết

Việc thay linh kiện không đúng nguyên nhân có thể khiến lỗi vẫn tồn tại hoặc phát sinh thêm vấn đề.

Do đó, cần kiểm tra và xác định nguyên nhân trước khi đề xuất thay thế.

10.3. Linh kiện phù hợp với model

Linh kiện thay thế cần đáp ứng yêu cầu về điện áp, kích thước, giao tiếp và cấu trúc lắp đặt.

Đối với DOP-103BQ, cần xác minh mã linh kiện cụ thể trước khi tiến hành thay LCD hoặc tấm cảm ứng.

10.4. Kiểm tra đầy đủ trước khi bàn giao

Màn hình sau sửa chữa cần được kiểm tra chức năng thay vì chỉ xác nhận thiết bị có thể lên nguồn.

Đây là bước quan trọng để đánh giá khả năng hoạt động của thiết bị sau khi khắc phục lỗi.

11. Chính sách bảo hành sửa chữa màn hình Delta tại CATEC

Bảo hành giúp doanh nghiệp yên tâm hơn khi đưa thiết bị đã sửa chữa trở lại dây chuyền sản xuất.

CATEC hướng đến việc cung cấp thông tin bảo hành rõ ràng theo từng hạng mục sửa chữa và thay thế linh kiện.

11.1. Bảo hành theo hạng mục

Tùy tình trạng thiết bị, loại linh kiện và thỏa thuận cụ thể, một số hạng mục có thể áp dụng thời gian bảo hành từ 3–6 tháng.

Thời hạn chính xác cần được xác nhận trên phiếu bảo hành hoặc thông tin bàn giao.

11.2. Bảo hành linh kiện thay thế

Đối với LCD, tấm cảm ứng, bo nguồn hoặc linh kiện khác, phạm vi bảo hành cần được xác định theo loại linh kiện và điều kiện sử dụng.

Khách hàng nên kiểm tra thông tin linh kiện đã thay để thuận tiện khi cần hỗ trợ.

11.3. Quy trình bảo hành

Khi màn hình phát sinh lỗi sau sửa chữa, khách hàng cung cấp thông tin thiết bị, tình trạng lỗi và hồ sơ bàn giao.

Kỹ thuật viên sẽ kiểm tra để xác định nguyên nhân và phạm vi bảo hành.

11.4. Những trường hợp cần đánh giá riêng

Các hư hỏng do va đập, nước xâm nhập, nguồn điện không phù hợp, cháy nổ hoặc tác động bên ngoài có thể không thuộc phạm vi bảo hành thông thường.

Điều kiện cụ thể cần được thông báo trước khi bàn giao thiết bị.

12. Những lợi ích khi sửa màn hình Delta DOP-103BQ thay vì mua mới

Sửa chữa là phương án đáng cân nhắc khi thiết bị vẫn có khả năng phục hồi và chi phí sửa hợp lý.

12.1. Tiết kiệm chi phí đầu tư

Thay mới toàn bộ màn hình có thể khiến doanh nghiệp phải chi trả nhiều hơn so với sửa chữa một bộ phận bị hỏng.

Đối với những lỗi đơn giản như đầu nối, cáp tín hiệu hoặc một số linh kiện trên bo mạch, sửa chữa có thể là giải pháp kinh tế hơn.

12.2. Giảm thời gian thay đổi hệ thống

Khi thay màn hình mới, doanh nghiệp có thể cần cấu hình lại giao diện, thiết lập truyền thông và kiểm tra khả năng tương thích.

Nếu sửa được thiết bị hiện hữu, một số yêu cầu thay đổi hệ thống có thể được hạn chế.

12.3. Hạn chế rủi ro mất chương trình

Màn hình HMI có thể lưu chương trình và dữ liệu quan trọng của máy. Thay mới thiết bị khi chưa sao lưu có thể gây khó khăn trong quá trình khôi phục.

Sửa chữa thiết bị cũ có thể giúp bảo toàn cấu hình trong một số trường hợp, nhưng không bảo đảm được nếu bộ nhớ hoặc bo xử lý đã hư hỏng.

12.4. Tận dụng thiết bị hiện có

Nếu thiết bị vẫn đáp ứng yêu cầu vận hành, sửa chữa giúp kéo dài thời gian sử dụng và giảm nhu cầu thay thế không cần thiết.

Tuy nhiên, cần đánh giá tổng thể tình trạng thiết bị trước khi quyết định.

13. Các yếu tố ảnh hưởng đến giá sửa màn hình Delta 4,3 inch

Chi phí sửa chữa Model DOP-103BQ phụ thuộc vào nhiều yếu tố khác nhau.

13.1. Mức độ hư hỏng

Lỗi nguồn, lỗi cảm ứng, lỗi LCD hay lỗi bo xử lý có phạm vi sửa chữa khác nhau.

Nếu nhiều bộ phận cùng hư hỏng, chi phí có thể tăng theo số lượng linh kiện và thời gian xử lý.

13.2. Giá linh kiện thay thế

LCD, tấm cảm ứng, bo nguồn và linh kiện điện tử có giá thành khác nhau.

Nguồn cung linh kiện, mã sản phẩm và khả năng tương thích cũng ảnh hưởng đến chi phí.

13.3. Tình trạng thiết bị

Thiết bị từng sửa chữa nhiều lần, bị vào nước, cháy mạch hoặc hư hỏng vật lý nghiêm trọng có thể cần nhiều công đoạn kiểm tra hơn.

13.4. Yêu cầu về thời gian

Các trường hợp cần ưu tiên xử lý có thể phụ thuộc vào lịch kỹ thuật và khả năng cung cấp linh kiện.

CATEC cần kiểm tra thực tế trước khi xác nhận thời gian hoàn thành.

13.5. Cách nhận báo giá

Để được tư vấn nhanh, khách hàng nên gửi:

• Hình ảnh mặt trước màn hình.

• Hình ảnh tem Model DOP-103BQ.

• Video thể hiện tình trạng lỗi.

• Mô tả quá trình phát sinh sự cố.

• Thông tin về nguồn cấp và thiết bị kết nối.

Thông tin đầy đủ giúp kỹ thuật viên đánh giá sơ bộ và đề xuất phương án kiểm tra phù hợp.

14. Những ứng dụng thực tế của màn hình Delta DOP-103BQ

Màn hình HMI Delta 4,3 inch có thể được sử dụng trong nhiều loại máy móc và hệ thống điều khiển công nghiệp.

14.1. Máy đóng gói tự động

HMI hỗ trợ hiển thị tốc độ đóng gói, trạng thái hoạt động, số lượng sản phẩm và các cảnh báo.

Nếu màn hình bị liệt cảm ứng hoặc mất hiển thị, người vận hành có thể gặp khó khăn khi thay đổi thông số đóng gói.

14.2. Máy chiết rót

Trong máy chiết rót, màn hình có thể hỗ trợ điều chỉnh thời gian, số lượng và các thông số vận hành tùy cấu hình.

Sự cố HMI có thể ảnh hưởng đến khả năng theo dõi và điều chỉnh quy trình.

14.3. Máy sản xuất thực phẩm

Các dây chuyền thực phẩm sử dụng HMI để theo dõi trạng thái máy, thời gian vận hành và những thông số sản xuất.

Màn hình cần được bảo vệ khỏi độ ẩm, bụi bẩn và các tác động từ môi trường.

14.4. Máy gia công cơ khí

HMI có thể được sử dụng để hiển thị thông số và trạng thái hoạt động của máy.

Nếu thiết bị bị lỗi cảm ứng, người vận hành có thể không thay đổi được các thông số cần thiết.

14.5. Hệ thống điều khiển bơm và quạt

Màn hình HMI hỗ trợ theo dõi trạng thái thiết bị, cảnh báo và thông số hoạt động.

Việc sửa chữa cần kiểm tra cả khả năng hiển thị lẫn kết nối với bộ điều khiển.

15. Hướng dẫn bảo dưỡng màn hình Delta DOP-103BQ để hạn chế hư hỏng

Bảo dưỡng định kỳ giúp doanh nghiệp phát hiện sớm những dấu hiệu bất thường và giảm nguy cơ phát sinh sự cố.

15.1. Vệ sinh bề mặt cảm ứng

Nên sử dụng khăn mềm và dung dịch vệ sinh phù hợp với hướng dẫn của nhà sản xuất.

Không sử dụng vật sắc nhọn hoặc hóa chất có khả năng làm hỏng bề mặt cảm ứng.

15.2. Kiểm soát nhiệt độ tủ điện

Nhiệt độ cao kéo dài có thể làm giảm tuổi thọ linh kiện điện tử.

Doanh nghiệp cần kiểm tra hệ thống thông gió, quạt làm mát và điều kiện lắp đặt trong tủ điện.

15.3. Kiểm tra nguồn điện

Nguồn điện cấp cho HMI cần đáp ứng thông số của nhà sản xuất.

Nên kiểm tra các đầu nối và hệ thống bảo vệ điện để hạn chế nguy cơ quá áp hoặc mất ổn định nguồn.

15.4. Kiểm tra dây kết nối

Cáp nguồn, cáp tín hiệu và đầu nối cần được kiểm tra định kỳ.

Nếu phát hiện dấu hiệu oxy hóa, lỏng hoặc hư hỏng, cần xử lý theo quy trình an toàn.

15.5. Hạn chế tác động cơ học

Không dùng vật cứng hoặc lực quá mạnh để thao tác trên màn hình.

Đối với màn hình cảm ứng, nên sử dụng đúng phương pháp thao tác theo hướng dẫn của thiết bị.

15.6. Sao lưu chương trình HMI

Doanh nghiệp nên lưu giữ bản sao chương trình và cấu hình của thiết bị khi hệ thống cho phép.

Đây là biện pháp quan trọng giúp hạn chế rủi ro mất dữ liệu khi màn hình gặp sự cố phần cứng hoặc cần thay mới.

=

Hướng dẫn khắc phục màn hình HMI delta

1. Kiểm tra nguồn cấp và dây cáp kết nối

• Ngắt nguồn, kiểm tra nguồn điện đảm bảo đúng điện áp và ổn định.

• Kiểm tra dây cáp kết nối giữa HMI và PLC hoặc thiết bị ngoại vi, cắm chặt, không đứt hoặc lỏng lẻo.

• Thay thế dây cáp nếu có dấu hiệu hỏng hoặc lỏng.

2. Thực hiện reset hoặc khởi động lại

• Tắt nguồn HMI, chờ vài phút rồi bật lại.

• Thực hiện reset về cài đặt mặc định nếu có tùy chọn, theo hướng dẫn của nhà sản xuất.

3. Cập nhật hoặc cài đặt lại firmware

• Tải firmware mới nhất từ trang chủ Delta.

• Thực hiện cập nhật theo hướng dẫn cụ thể của nhà sản xuất để sửa lỗi phần mềm hoặc lỗi hệ thống.

4. Kiểm tra và làm sạch mặt kính cảm ứng

• Dùng vải mềm, lau sạch bụi bẩn, dầu mỡ trên mặt kính cảm ứng.

• Nếu cảm ứng không phản hồi hoặc bị vỡ, cần thay mặt kính hoặc cảm ứng mới.

5. Kiểm tra phần cứng nội bộ

• Nếu nghi ngờ lỗi phần cứng, liên hệ trung tâm bảo hành hoặc kỹ thuật viên chuyên nghiệp để kiểm tra, sửa chữa hoặc thay linh kiện.

6. Kiểm tra môi trường hoạt động

• Đặt HMI ở nơi mát mẻ, tránh bụi, ẩm ướt, nhiệt độ quá cao hoặc thấp.

• Tránh để thiết bị gần nguồn nhiễu điện từ hoặc các thiết bị gây nhiễu.

7. Thay thế linh kiện hoặc sửa chữa

• Trong trường hợp lỗi phần cứng nặng, cần thay thế bo mạch, đèn nền hoặc các linh kiện bị hỏng.

• Không tự ý sửa chữa nếu không có kỹ năng để tránh gây hỏng nặng hơn.

8. Liên hệ trung tâm bảo hành hoặc kỹ thuật viên

• Nếu sau khi thực hiện các bước trên mà vấn đề vẫn chưa được khắc phục, hãy liên hệ dịch vụ hỗ trợ hoặc trung tâm bảo hành của Delta để được hỗ trợ chuyên nghiệp.

Lỗi thường gặp phải ở màn hình HMI delta

1. Màn hình không hiển thị gì (Black Screen)

• Nguyên nhân: Nguồn cấp không ổn định, dây cáp kết nối lỏng hoặc hỏng, hoặc lỗi phần cứng trong HMI.

• Khắc phục: Kiểm tra nguồn điện, dây cáp, thử reset hoặc thay thế linh kiện nếu cần.

2. Chỉ hiển thị nền đen hoặc trắng

• Nguyên nhân: Lỗi phần mềm, lỗi cảm ứng hoặc mặt kính cảm ứng bị hỏng.

• Khắc phục: Thử reset, cập nhật firmware, kiểm tra cảm ứng hoặc thay mặt kính cảm ứng.

3. Cảm ứng không phản hồi hoặc phản hồi chậm

• Nguyên nhân: Bụi bẩn, dầu mỡ hoặc cảm ứng bị hỏng.

• Khắc phục: Vệ sinh mặt kính cảm ứng, kiểm tra dây cáp cảm ứng, thay cảm ứng nếu cần.

4. Lỗi hiển thị hình ảnh hoặc bị rách, sọc

• Nguyên nhân: Lỗi bộ xử lý đồ họa, đèn nền yếu hoặc hỏng, hoặc lỗi bo mạch.

• Khắc phục: Kiểm tra và thay thế đèn nền, sửa hoặc thay bo mạch.

5. Lỗi khi cập nhật firmware hoặc phần mềm

• Nguyên nhân: File firmware lỗi, quá trình cập nhật bị gián đoạn hoặc sai bước.

• Khắc phục: Tải lại firmware chính hãng, thực hiện cập nhật đúng hướng dẫn.

6. Màn hình bị treo hoặc đơ hệ thống

• Nguyên nhân: Lỗi phần mềm, lỗi phần cứng hoặc quá tải hệ thống.

• Khắc phục: Reset hệ thống, cập nhật phần mềm hoặc thay thế linh kiện.

7. Màn hình hiển thị sai màu hoặc bị nhiễu

• Nguyên nhân: Nhiễu điện từ, lỗi bo mạch hoặc lỗi cảm ứng.

• Khắc phục: Kiểm tra môi trường hoạt động, sửa hoặc thay bo mạch.

8. Lỗi kết nối, không thể giao tiếp với PLC hoặc các thiết bị khác

• Nguyên nhân: Cáp kết nối hỏng, lỗi cổng kết nối hoặc cấu hình sai.

• Khắc phục: Kiểm tra cáp, cổng kết nối, cấu hình phần mềm.

Nguyên nhân và hướng khắc phục màn hình hmi delta

Nguyên nhân thường gặp ở màn hình HMI Delta

1. Nguồn cấp bị mất hoặc không ổn định:

   • Nguồn điện không đủ hoặc có sự cố gây mất kết nối.

2. Lỗi phần mềm hoặc firmware:

   • Firmware cũ, lỗi phần mềm hoặc bị lỗi trong quá trình cập nhật.

3. Kết nối cáp bị lỏng hoặc hỏng:

   • Cáp kết nối giữa HMI và PLC hoặc các thiết bị khác bị lỏng, đứt hoặc hỏng.

4. Lỗi cảm ứng hoặc mặt kính cảm ứng:

   • Cảm ứng bị hỏng, mặt kính bị vỡ hoặc bị bụi bẩn, dầu mỡ.

5. Lỗi phần cứng trong HMI:

   • Linh kiện như bo mạch, đèn nền, hoặc các linh kiện điện tử bị hỏng.

6. Nhiệt độ hoạt động không phù hợp:

   • Nhiệt độ quá cao hoặc quá thấp gây ảnh hưởng đến hoạt động của HMI.

7. Lỗi do môi trường hoặc nhiễu điện từ:

   • Nhiễu sóng, bụi bẩn hoặc môi trường gây nhiễu tín hiệu.

8. Kiểm tra nguồn cấp và dây cáp:

   • Đảm bảo nguồn điện ổn định, đúng điện áp theo quy chuẩn.

   • Kiểm tra, cắm chặt các dây cáp kết nối, thay thế dây bị hỏng hoặc lỏng.

9. Khởi động lại và reset hệ thống:

   • Tắt nguồn, chờ vài phút rồi bật lại.

   • Thực hiện reset về mặc định nếu có hướng dẫn.

10. Cập nhật hoặc cài đặt lại firmware:

    • Tải firmware mới nhất từ nhà sản xuất Delta.

    • Thực hiện cập nhật theo hướng dẫn để sửa lỗi phần mềm.

11. Kiểm tra mặt kính cảm ứng và vệ sinh:

    • Lau sạch mặt kính cảm ứng khỏi bụi bẩn, dầu mỡ.

    • Thay thế mặt kính hoặc cảm ứng nếu bị vỡ hoặc hỏng.

12. Kiểm tra kết nối cáp và thiết bị ngoại vi:

    • Tháo ra cắm lại các cáp kết nối.

    • Thay thế cáp hoặc connector nếu cần thiết.

13. Kiểm tra môi trường hoạt động:

    • Đặt HMI trong môi trường mát mẻ, khô ráo, tránh bụi bẩn, nhiệt độ quá cao hoặc thấp.

14. Kiểm tra lỗi phần cứng nội bộ:

    • Nếu nghi ngờ lỗi phần cứng, liên hệ trung tâm bảo hành hoặc kỹ thuật viên để kiểm tra, sửa chữa hoặc thay thế linh kiện.

15. Thông báo lỗi hoặc cảnh báo của hệ thống:

    • Theo dõi các cảnh báo trên màn hình hoặc trong phần mềm để xác định chính xác lỗi.

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

• CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC

• Holine : 0913121308

• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM

• Email: catec.tech@gmail.com

• Website: www.catecvn.com

• Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)

• Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.

• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
