Nhận Sửa Chữa Màn Hình MCGS TPC Bị Sọc Dưa, Liệt Cảm Ứng, Không Thao Tác Được – Xử Lý Nhanh, Bảo Hành Uy Tín

Màn hình công nghiệp MCGS TPC là thiết bị giao diện người - máy (HMI) được sử dụng trong nhiều hệ thống tự động hóa, dây chuyền sản xuất và máy móc công nghiệp. Thiết bị giúp người vận hành giám sát thông số, điều khiển quy trình, theo dõi cảnh báo và trao đổi dữ liệu với PLC. Tuy nhiên, sau một thời gian sử dụng, màn hình có thể phát sinh các sự cố như sọc dưa, sọc ngang, sọc dọc, liệt cảm ứng, loạn cảm ứng, hiển thị chập chờn hoặc hoàn toàn không thao tác được. Những lỗi này không chỉ gây khó khăn trong quá trình vận hành mà còn có thể làm gián đoạn hoạt động của máy móc và ảnh hưởng đến tiến độ sản xuất.

Khi màn hình MCGS TPC gặp sự cố, nhiều doanh nghiệp lo lắng về chi phí thay mới, nguy cơ mất chương trình điều khiển và thời gian dừng máy. Trên thực tế, không phải trường hợp nào cũng cần thay toàn bộ thiết bị. Nếu xác định đúng nguyên nhân, kỹ thuật viên có thể sửa chữa bo mạch, xử lý đường tín hiệu, thay tấm cảm ứng hoặc thay LCD tùy theo mức độ hư hỏng. Việc kiểm tra đúng kỹ thuật giúp hạn chế thay linh kiện không cần thiết, tối ưu chi phí và nâng cao khả năng phục hồi thiết bị.

CATEC cung cấp dịch vụ kiểm tra, khắc phục sự cố và sửa chữa màn hình công nghiệp MCGS TPC theo tình trạng thực tế. Các hạng mục tiếp nhận có thể bao gồm lỗi sọc dưa, mất hiển thị, cảm ứng không phản hồi, màn hình bị treo, không lên nguồn và lỗi giao tiếp với PLC. Quy trình sửa chữa chú trọng xác định nguyên nhân, lựa chọn linh kiện phù hợp, kiểm tra chức năng sau sửa chữa và thông tin rõ ràng về điều kiện bảo hành.

Dịch vụ Sửa chữa màn hình HMI MCGS hướng đến các nhà máy, xưởng sản xuất, đơn vị bảo trì thiết bị tự động hóa và doanh nghiệp đang cần khắc phục lỗi màn hình nhanh chóng. Tùy theo model TPC, tình trạng phần cứng, khả năng cung ứng linh kiện và yêu cầu kiểm tra, khách hàng sẽ được tư vấn phương án xử lý phù hợp nhằm hạn chế thời gian gián đoạn sản xuất.

1. Tổng quan về màn hình công nghiệp MCGS TPC

MCGS là tên thương hiệu gắn với các giải pháp giao diện người - máy và phần mềm giám sát công nghiệp. Dòng thiết bị TPC được sử dụng trong một số hệ thống điều khiển, máy sản xuất và dây chuyền tự động hóa.

Màn hình MCGS TPC cho phép người vận hành quan sát trạng thái máy, nhập thông số, chuyển đổi chế độ vận hành và theo dõi dữ liệu từ PLC hoặc thiết bị điều khiển tương thích. Tùy model, thiết bị có thể khác nhau về kích thước, độ phân giải, cấu trúc phần cứng, giao thức truyền thông và phương pháp lưu trữ chương trình.

Trong quá trình hoạt động liên tục, màn hình có thể chịu tác động của nhiệt độ, bụi, độ ẩm, rung động, nguồn điện không ổn định và thao tác cảm ứng thường xuyên. Những yếu tố này có thể làm tăng nguy cơ phát sinh lỗi hiển thị hoặc suy giảm độ nhạy cảm ứng.

1.1. Vai trò của màn hình MCGS TPC trong sản xuất

Màn hình HMI giữ vai trò trung gian giữa người vận hành và hệ thống điều khiển tự động.

Các chức năng thường gặp gồm:

• Hiển thị trạng thái hoạt động của máy móc.

• Theo dõi thông số như nhiệt độ, áp suất, tốc độ và thời gian.

• Cho phép nhập dữ liệu và điều chỉnh giá trị cài đặt.

• Hiển thị cảnh báo và thông báo lỗi.

• Hỗ trợ lựa chọn chế độ vận hành.

• Trao đổi dữ liệu với PLC thông qua giao thức được hỗ trợ.

• Hiển thị thông tin quy trình và các thông số sản xuất.

• Hỗ trợ kỹ thuật viên kiểm tra trạng thái hệ thống.

Khi màn hình bị sọc dưa hoặc cảm ứng không hoạt động, người vận hành có thể không đọc được thông số hoặc không thể thực hiện các lệnh cần thiết. Đối với máy móc phụ thuộc vào giao diện HMI, sự cố này có thể khiến dây chuyền phải tạm dừng.

Trong một số hệ thống, PLC vẫn tiếp tục chạy chương trình khi màn hình bị lỗi. Tuy nhiên, điều đó phụ thuộc vào thiết kế điều khiển và các điều kiện an toàn. Doanh nghiệp không nên tự động cho máy tiếp tục hoạt động nếu không thể theo dõi hoặc thực hiện các thao tác cần thiết.

1.2. Các bộ phận có thể gây lỗi màn hình

Để xử lý chính xác, kỹ thuật viên cần kiểm tra các bộ phận liên quan đến chức năng hiển thị và cảm ứng.

Tấm LCD: Có nhiệm vụ hiển thị hình ảnh, chữ viết, thông số và giao diện điều khiển. Khi LCD bị hư hỏng, màn hình có thể xuất hiện sọc ngang, sọc dọc, đốm đen, loang màu hoặc mất hình.

Tấm cảm ứng: Tiếp nhận thao tác chạm từ người vận hành. Khi bộ phận này bị hỏng, màn hình có thể liệt cảm ứng, nhận lệnh không chính xác hoặc chỉ hoạt động tại một số khu vực.

Cáp tín hiệu: Kết nối LCD, tấm cảm ứng và bo mạch điều khiển. Cáp lỏng, đứt ngầm hoặc đầu nối bị oxy hóa có thể khiến hình ảnh chập chờn và cảm ứng không ổn định.

Bo nguồn: Cung cấp điện áp cho các khối chức năng bên trong. Nguồn cấp không ổn định có thể gây hiện tượng chớp tắt, khởi động lại hoặc mất hiển thị.

Bo xử lý: Điều khiển hoạt động của thiết bị và xử lý dữ liệu. Nếu bo xử lý gặp lỗi, màn hình có thể bị treo, không khởi động hoàn chỉnh hoặc không phản hồi thao tác.

Bộ điều khiển cảm ứng: Tiếp nhận và xử lý tín hiệu từ tấm cảm ứng. Khi bộ phận này có vấn đề, màn hình có thể không nhận thao tác dù bề mặt cảm ứng chưa bị hư hỏng rõ ràng.

Bộ nhớ và dữ liệu hệ thống: Lưu trữ chương trình hoặc cấu hình tùy theo model. Sự cố liên quan đến bộ nhớ có thể gây lỗi khởi động hoặc mất giao diện điều khiển.

Mỗi bộ phận có biểu hiện hư hỏng riêng. Vì vậy, không nên kết luận LCD hỏng chỉ vì màn hình xuất hiện sọc hoặc thay tấm cảm ứng ngay khi thiết bị không nhận thao tác.

2. Dịch vụ nhận sửa chữa màn hình MCGS TPC tại CATEC

CATEC tiếp nhận nhu cầu kiểm tra và khắc phục các sự cố màn hình MCGS TPC theo tình trạng thực tế của thiết bị. Phương án sửa chữa được xác định dựa trên mã model, biểu hiện lỗi, kết quả kiểm tra và khả năng cung cấp linh kiện phù hợp.

Các hạng mục sửa chữa có thể bao gồm:

• Sửa chữa màn hình HMI MCGS Kiểm tra kết nối truyền thông với PLC.

• Sửa chữa màn hình HMI MCGS Đánh giá khả năng bảo toàn chương trình và cấu hình.

• Sửa chữa màn hình HMI MCGS Kiểm tra hoạt động sau sửa chữa.

• Sửa chữa màn hình HMI MCGS Tư vấn bảo dưỡng để hạn chế lỗi tái phát.

Dịch vụ Sửa chữa màn hình HMI MCGS không chỉ hướng đến việc khôi phục hình ảnh mà còn chú trọng khả năng thao tác, tính ổn định và chức năng liên quan đến lỗi ban đầu.

Đối với thiết bị sử dụng chương trình riêng của nhà máy, kỹ thuật viên cần xem xét khả năng sao lưu dữ liệu trước khi thực hiện các thao tác có thể ảnh hưởng đến bộ nhớ.

3. Nguyên nhân khiến màn hình MCGS TPC bị sọc dưa

Sọc dưa là cách gọi phổ biến của hiện tượng màn hình xuất hiện nhiều đường sọc ngang, sọc dọc hoặc các dải hình ảnh bất thường. Mức độ có thể từ nhẹ đến nghiêm trọng, ảnh hưởng trực tiếp đến khả năng đọc thông số và thao tác.

3.1. LCD bị hư hỏng

LCD có thể xuống cấp sau thời gian dài hoạt động hoặc bị tác động cơ học trong quá trình sử dụng, tháo lắp và vận chuyển.

Dấu hiệu thường gặp gồm:

• Xuất hiện các đường sọc cố định.

• Một phần màn hình bị mất hình.

• Hình ảnh bị nhòe hoặc biến dạng.

• Xuất hiện đốm đen hoặc vùng loang màu.

• Màu sắc hiển thị không đồng đều.

• Sọc tăng lên sau khi thiết bị bị va đập.

Nếu xác định LCD đã hư hỏng, kỹ thuật viên sẽ đánh giá khả năng thay thế bằng linh kiện phù hợp với model.

Không nên tự ý ấn mạnh vào bề mặt màn hình để thử khắc phục vì có thể làm hư hỏng nặng hơn.

3.2. Cáp tín hiệu LCD bị lỏng

Cáp tín hiệu có nhiệm vụ truyền dữ liệu hiển thị từ bo xử lý đến LCD. Khi cáp không tiếp xúc tốt, hình ảnh có thể xuất hiện sọc hoặc mất tín hiệu từng lúc.

Tình trạng này có thể phát sinh do rung động, quá trình tháo lắp trước đó hoặc đầu nối bị xuống cấp.

Kỹ thuật viên cần kiểm tra vị trí kết nối, tình trạng cáp và đầu nối theo quy trình phù hợp. Nếu cáp hỏng, việc thay thế cần đúng loại và đúng cấu trúc kết nối.

3.3. Bo điều khiển hiển thị gặp sự cố

Nếu LCD và cáp tín hiệu vẫn hoạt động tốt, cần kiểm tra mạch điều khiển hiển thị và các thành phần liên quan trên bo mạch.

Lỗi mạch có thể gây sọc hình, mất một phần dữ liệu hiển thị hoặc làm màn hình hoạt động không ổn định.

Trong trường hợp này, thay LCD có thể không giải quyết được vấn đề nếu nguyên nhân thực tế nằm ở bo xử lý.

3.4. Nguồn cấp không ổn định

Điện áp cấp cho các khối chức năng không ổn định có thể gây chớp tắt, mất hình hoặc xuất hiện biểu hiện hiển thị bất thường.

Nguồn điện đầu vào, đầu nối và mạch nguồn bên trong cần được kiểm tra để xác định nguyên nhân.

Nếu sự cố xuất hiện đồng thời với hoạt động của thiết bị công suất, cần xem xét cả chất lượng nguồn và điều kiện chống nhiễu của hệ thống.

3.5. Thiết bị hoạt động trong môi trường khắc nghiệt

Nhiệt độ cao, bụi bẩn, độ ẩm và rung động có thể làm tăng nguy cơ hư hỏng linh kiện điện tử.

Đặc biệt, hơi ẩm hoặc bụi dẫn điện có thể ảnh hưởng đến các đầu nối và mạch điện bên trong thiết bị.

Doanh nghiệp nên kiểm tra điều kiện lắp đặt, vệ sinh tủ điện và khả năng thông gió để hạn chế nguy cơ lỗi tái phát.

3.6. Phân biệt sọc LCD và lỗi tín hiệu

Không phải tất cả đường sọc đều xuất phát từ tấm LCD. Một số lỗi có thể liên quan đến cáp, đầu nối hoặc mạch xử lý.

Kỹ thuật viên cần đối chiếu biểu hiện lỗi, kiểm tra phần cứng và đánh giá tín hiệu trước khi kết luận.

Nếu lỗi được xác định nằm ở LCD, thay màn hình có thể là giải pháp phù hợp. Nếu lỗi nằm ở bo mạch hoặc cáp, cần ưu tiên xử lý đúng bộ phận đó.

4. Dấu hiệu màn hình MCGS TPC cần sửa chữa sớm

Một số biểu hiện ban đầu có thể xuất hiện trước khi màn hình hỏng hoàn toàn. Phát hiện và xử lý sớm giúp doanh nghiệp chủ động hơn trong kế hoạch bảo trì.

4.1. Sọc xuất hiện ngày càng nhiều

Ban đầu, màn hình có thể chỉ xuất hiện một vài đường sọc nhỏ. Sau một thời gian, số lượng đường sọc tăng lên hoặc vùng hiển thị bị ảnh hưởng ngày càng lớn.

Nếu tình trạng này tiến triển, khả năng đọc thông số và thao tác có thể giảm đáng kể.

Doanh nghiệp nên ghi nhận biểu hiện và kiểm tra thiết bị trước khi lỗi ảnh hưởng nghiêm trọng đến quá trình sản xuất.

4.2. Hình ảnh chớp tắt

Màn hình chớp tắt liên tục có thể liên quan đến nguồn điện, cáp tín hiệu, LCD hoặc mạch điều khiển.

Nếu hiện tượng xuất hiện thường xuyên, không nên tiếp tục sử dụng thiết bị mà chưa xác định được nguyên nhân và mức độ an toàn.

4.3. Cảm ứng phản hồi chậm

Cảm ứng phản hồi chậm có thể là dấu hiệu tấm cảm ứng xuống cấp, cáp kết nối không ổn định hoặc hệ thống bị quá tải.

Kỹ thuật viên cần kiểm tra cả phần cứng lẫn tình trạng vận hành để xác định phương án xử lý phù hợp.

4.4. Màn hình thỉnh thoảng mất thao tác

Nếu màn hình lúc nhận lệnh, lúc không nhận lệnh, người vận hành có thể phải nhấn nhiều lần để thực hiện một thao tác.

Hiện tượng này có thể liên quan đến tấm cảm ứng, cáp tín hiệu, bộ điều khiển cảm ứng hoặc lỗi phần mềm.

Đặc biệt, không nên dựa vào thao tác lặp lại khi màn hình điều khiển những chức năng có ảnh hưởng đến an toàn máy móc.

4.5. Màn hình nóng bất thường

Nhiệt độ tăng cao có thể liên quan đến điều kiện môi trường, hệ thống thông gió hoặc sự cố điện tử.

Nếu thiết bị có mùi khét, xuất hiện dấu hiệu cháy hoặc nóng bất thường, cần ngắt nguồn theo quy trình an toàn và yêu cầu kỹ thuật viên kiểm tra.

5. Dịch vụ sửa màn hình MCGS TPC liệt cảm ứng

Liệt cảm ứng là lỗi ảnh hưởng trực tiếp đến thao tác của người vận hành. Tùy nguyên nhân, phương án sửa chữa có thể là xử lý kết nối, sửa mạch điều khiển hoặc thay tấm cảm ứng.

5.1. Các biểu hiện liệt cảm ứng thường gặp

• Không thể nhấn bất kỳ vị trí nào trên màn hình.

• Một số nút điều khiển không nhận thao tác.

• Chỉ một vùng màn hình hoạt động.

• Cảm ứng lúc nhận, lúc không.

• Phải chạm nhiều lần mới có phản hồi.

• Thao tác chạm không tương ứng với vị trí được chọn.

Các biểu hiện này có thể giống nhau nhưng nguyên nhân thực tế không nhất thiết giống nhau.

5.2. Nguyên nhân do tấm cảm ứng

Tấm cảm ứng có thể bị mòn, nứt, xuống cấp hoặc hỏng đường tín hiệu sau thời gian dài sử dụng.

Nếu bộ phận này không còn khả năng nhận thao tác ổn định, thay tấm cảm ứng đúng loại có thể là phương án phù hợp.

Trước khi thay, cần kiểm tra kích thước, cấu trúc cáp, kiểu cảm ứng và khả năng tương thích với thiết bị.

5.3. Nguyên nhân do cáp kết nối

Cáp kết nối không chắc chắn hoặc bị hư hỏng có thể làm tín hiệu cảm ứng không truyền được đến bộ điều khiển.

Trong trường hợp này, kỹ thuật viên cần kiểm tra cáp và đầu nối trước khi quyết định thay tấm cảm ứng.

5.4. Nguyên nhân do bộ điều khiển cảm ứng

Nếu tấm cảm ứng và cáp vẫn tốt, lỗi có thể nằm ở mạch điều khiển cảm ứng hoặc bo xử lý.

Kỹ thuật viên cần kiểm tra tín hiệu và nguồn cấp liên quan để xác định bộ phận gây lỗi.

5.5. Nguyên nhân do cấu hình hoặc hiệu chuẩn

Một số thiết bị có thể hỗ trợ hiệu chuẩn cảm ứng. Nếu thao tác chạm không chính xác sau khi thay linh kiện hoặc cấu hình, cần kiểm tra khả năng hiệu chuẩn theo hướng dẫn của model.

Tuy nhiên, hiệu chuẩn không thể khắc phục mọi trường hợp liệt cảm ứng do hư hỏng phần cứng.

5.6. Quy trình khắc phục liệt cảm ứng

Quy trình kiểm tra thường gồm:

1. Ghi nhận phạm vi cảm ứng không hoạt động.

2. Kiểm tra trạng thái khởi động và giao diện.

3. Kiểm tra cáp cùng các đầu nối liên quan.

4. Đánh giá tình trạng tấm cảm ứng.

5. Kiểm tra mạch điều khiển nếu cần.

6. Thay linh kiện khi có đủ cơ sở kỹ thuật.

7. Kiểm tra lại độ chính xác thao tác trên toàn màn hình.

Sau sửa chữa, cần thử nghiệm nhiều vị trí, chuyển trang và nhập dữ liệu để đánh giá độ ổn định.

6. Khắc phục màn hình MCGS TPC không thao tác được

Trường hợp màn hình không thao tác được không phải lúc nào cũng do tấm cảm ứng hỏng. Việc xác định đúng biểu hiện là bước quan trọng trước khi sửa chữa.

6.1. Màn hình sáng nhưng không nhận thao tác

Nếu giao diện vẫn hiển thị nhưng không thể nhấn nút, cần kiểm tra tấm cảm ứng, cáp kết nối và bộ điều khiển cảm ứng.

Nếu màn hình từng bị va đập, nứt bề mặt hoặc có dấu hiệu vào nước, cần kiểm tra kỹ tình trạng phần cứng.

6.2. Màn hình bị treo hoàn toàn

Nếu giao diện đứng yên, không cập nhật dữ liệu và không phản hồi thao tác, nguyên nhân có thể liên quan đến phần mềm, bộ nhớ, bo xử lý hoặc nguồn điện.

Cần phân biệt lỗi treo hệ thống với lỗi cảm ứng. Nếu hệ thống đã treo, thay tấm cảm ứng có thể không mang lại hiệu quả.

6.3. Màn hình bị chậm khi thao tác

Hiện tượng phản hồi chậm có thể liên quan đến tài nguyên hệ thống, chương trình, dữ liệu hoặc sự cố phần cứng.

Kỹ thuật viên cần kiểm tra điều kiện phát sinh lỗi và trạng thái hoạt động của thiết bị trước khi đưa ra phương án sửa chữa.

6.4. Màn hình không phản hồi sau khi khởi động

Nếu thiết bị khởi động nhưng không thao tác được, cần kiểm tra quá trình tải chương trình, trạng thái giao diện và các bộ phận liên quan đến cảm ứng.

Không nên khôi phục cài đặt gốc hoặc nạp lại chương trình một cách tùy tiện vì có thể làm mất cấu hình đang sử dụng.

6.5. Cách hạn chế rủi ro khi màn hình không thao tác được

Khi màn hình là giao diện điều khiển chính, doanh nghiệp nên xác định trạng thái máy và thực hiện quy trình dừng hoặc chuyển sang chế độ an toàn theo hướng dẫn vận hành.

Không tự ý đấu tắt tín hiệu hoặc vô hiệu hóa cơ chế liên động để tiếp tục sản xuất.

7. Sửa chữa và thay LCD màn hình MCGS TPC

LCD là bộ phận quan trọng quyết định khả năng hiển thị hình ảnh. Khi LCD bị hư hỏng, người vận hành có thể không đọc được các thông số hoặc cảnh báo trên màn hình.

7.1. Khi nào cần thay LCD?

Thay LCD có thể được xem xét trong những trường hợp:

• Tấm hiển thị bị nứt hoặc vỡ.

• Màn hình xuất hiện sọc cố định do hư hỏng LCD.

• Có vùng đen hoặc loang màu nghiêm trọng.

• Hình ảnh mất một phần hoặc toàn bộ.

• Hiển thị biến dạng không thể khắc phục bằng xử lý kết nối.

• Kết quả kiểm tra xác định lỗi nằm ở cụm hiển thị.

7.2. Kiểm tra trước khi thay LCD

Trước khi thay, cần kiểm tra cáp tín hiệu, nguồn cấp và mạch điều khiển hiển thị.

Bước này giúp tránh thay LCD trong khi nguyên nhân thực tế nằm ở một bộ phận khác.

7.3. Lựa chọn LCD tương thích

LCD thay thế cần phù hợp với model, kích thước, độ phân giải, giao tiếp, điện áp và cấu trúc đầu nối.

Không nên sử dụng linh kiện chỉ vì có kích thước tương tự mà chưa xác minh khả năng tương thích.

7.4. Kiểm tra sau thay thế

Sau khi thay LCD, cần kiểm tra độ sáng, độ tương phản, màu sắc, ký tự, hình ảnh và các trang giao diện quan trọng.

Nếu thiết bị có chức năng cảm ứng, cần kiểm tra thêm độ chính xác của thao tác chạm.

8. Sửa chữa bo nguồn màn hình MCGS TPC

Bo nguồn có nhiệm vụ cung cấp điện áp cho các bộ phận bên trong. Khi bo nguồn gặp sự cố, màn hình có thể không khởi động, chớp tắt hoặc hoạt động không ổn định.

8.1. Dấu hiệu nghi ngờ lỗi bo nguồn

• Màn hình không lên nguồn dù nguồn cấp bên ngoài phù hợp.

• Thiết bị khởi động rồi tắt.

• Màn hình chớp tắt bất thường.

• Thiết bị khởi động lại nhiều lần.

• Có dấu hiệu linh kiện cháy hoặc mùi khét.

Những dấu hiệu này chỉ giúp định hướng kiểm tra, chưa đủ để kết luận bo nguồn bị hỏng.

8.2. Kiểm tra nguồn cấp bên ngoài

Kỹ thuật viên cần xác minh nguồn điện đầu vào, đầu nối và dây dẫn theo thông số của thiết bị.

Nếu nguồn cấp bên ngoài không ổn định, việc sửa bo nguồn mà không xử lý nguyên nhân có thể khiến lỗi tái diễn.

8.3. Kiểm tra mạch nguồn bên trong

Khi nguồn cấp bên ngoài bình thường, cần kiểm tra các thành phần trên bo nguồn theo quy trình kỹ thuật.

Tùy kết quả, phương án có thể là sửa mạch, thay linh kiện hoặc thay bo phù hợp.

8.4. Kiểm tra độ ổn định sau sửa chữa

Sau khi sửa, cần xác minh các điện áp đầu ra theo yêu cầu kỹ thuật và kiểm tra khả năng khởi động của màn hình.

Các thử nghiệm phải được thực hiện bằng thiết bị phù hợp, bảo đảm an toàn điện.

9. Sửa chữa bo xử lý và lỗi khởi động màn hình MCGS

Bo xử lý đảm nhiệm nhiều chức năng điều khiển hoạt động của thiết bị. Nếu bo mạch này gặp lỗi, màn hình có thể bị treo, không tải được giao diện hoặc không phản hồi thao tác.

9.1. Lỗi khởi động liên tục

Màn hình có thể liên tục khởi động lại khi nguồn điện không ổn định, bo xử lý gặp sự cố hoặc dữ liệu hệ thống có vấn đề.

Kỹ thuật viên cần kiểm tra lần lượt nguồn cấp, trạng thái khởi động và dấu hiệu lỗi phần cứng trước khi can thiệp vào dữ liệu.

9.2. Màn hình dừng tại logo

Nếu thiết bị dừng tại logo khởi động, nguyên nhân có thể liên quan đến quá trình tải hệ thống, bộ nhớ hoặc bo xử lý.

Cần xác định model và tình trạng cụ thể để lựa chọn phương pháp kiểm tra phù hợp.

9.3. Lỗi bộ nhớ hoặc chương trình

Một số sự cố có thể khiến chương trình không tải được hoặc giao diện không hoạt động đúng.

Trước khi nạp lại chương trình, cần xác định khả năng sao lưu và phục hồi dữ liệu. Nếu dữ liệu sản xuất quan trọng, không nên thực hiện thao tác xóa hoặc khôi phục mặc định khi chưa có phương án bảo toàn.

9.4. Kiểm tra chức năng sau sửa chữa

Sau khi xử lý bo mạch hoặc lỗi khởi động, cần kiểm tra khả năng bật nguồn, tải giao diện, chuyển trang và thực hiện các thao tác cơ bản.

Nếu có điều kiện thử nghiệm, cần kiểm tra thêm chức năng truyền thông và hiển thị dữ liệu từ thiết bị điều khiển.

10. Kiểm tra lỗi truyền thông giữa màn hình MCGS TPC và PLC

Lỗi truyền thông có thể khiến màn hình không cập nhật thông số hoặc xuất hiện cảnh báo mất kết nối. Tuy nhiên, đây không nhất thiết là lỗi màn hình.

10.1. Nguyên nhân từ dây truyền thông

Cáp có thể bị đứt, lỏng, oxy hóa hoặc đấu nối không đúng sơ đồ.

Kỹ thuật viên cần kiểm tra loại cáp, đầu nối, sơ đồ chân và điều kiện lắp đặt theo giao thức đang sử dụng.

10.2. Nguyên nhân từ cấu hình giao tiếp

Sai địa chỉ thiết bị, tốc độ truyền hoặc thông số giao tiếp có thể làm HMI không thể trao đổi dữ liệu với PLC.

Cần đối chiếu cấu hình của hai thiết bị trước khi sửa chữa phần cứng.

10.3. Nguyên nhân từ PLC

PLC có thể mất nguồn, dừng hoạt động hoặc gặp sự cố ở cổng truyền thông.

Trong trường hợp này, sửa màn hình không giải quyết được vấn đề nếu nguyên nhân thực tế nằm ở PLC hoặc hệ thống dây dẫn.

10.4. Nguyên nhân từ cổng truyền thông HMI

Nếu dây dẫn, cấu hình và PLC đã được kiểm tra nhưng lỗi vẫn tồn tại, cần đánh giá cổng giao tiếp trên HMI.

Phương án xử lý có thể bao gồm sửa đầu nối, sửa mạch giao tiếp hoặc thay thế linh kiện phù hợp.

11. Quy trình Sửa chữa màn hình HMI MCGS tại CATEC

Quy trình sửa chữa cần bảo đảm thiết bị được kiểm tra đầy đủ, phương án được thống nhất và chức năng liên quan đến lỗi ban đầu được xác minh sau khi hoàn thành.

11.1. Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp mã model, tình trạng lỗi, hình ảnh tem thiết bị và mô tả thời điểm phát sinh sự cố.

Nếu màn hình còn hoạt động một phần, nên ghi lại thông báo lỗi hoặc quay video hiện tượng để hỗ trợ chẩn đoán.

11.2. Bước 2: Kiểm tra bên ngoài

Kỹ thuật viên kiểm tra vỏ, màn hình, cổng kết nối, cáp và các dấu hiệu va đập, ẩm hoặc cháy linh kiện.

Nếu thiết bị có dấu hiệu mất an toàn điện, cần xử lý theo quy trình an toàn trước khi cấp nguồn thử nghiệm.

11.3. Bước 3: Kiểm tra chức năng

Thiết bị được đánh giá về nguồn, hiển thị, cảm ứng, khả năng khởi động và các cổng giao tiếp liên quan.

Đối với lỗi sọc dưa, cần kiểm tra LCD, cáp và mạch điều khiển hiển thị.

Đối với lỗi liệt cảm ứng, cần kiểm tra tấm cảm ứng, cáp kết nối và bộ điều khiển cảm ứng.

11.4. Bước 4: Xác định nguyên nhân

Sau khi có kết quả kiểm tra, kỹ thuật viên xác định bộ phận gây lỗi và đánh giá khả năng sửa chữa.

Nếu lỗi liên quan đến chương trình hoặc bộ nhớ, cần xem xét khả năng bảo toàn dữ liệu trước khi thực hiện thao tác tiếp theo.

11.5. Bước 5: Báo phương án và chi phí

Khách hàng được thông tin về hạng mục cần sửa chữa, linh kiện cần thay, chi phí dự kiến và thời gian xử lý.

Đối với linh kiện khó tìm hoặc model cũ, thời gian sửa chữa có thể phụ thuộc vào khả năng cung ứng.

11.6. Bước 6: Tiến hành sửa chữa

Sau khi thống nhất phương án, kỹ thuật viên thực hiện sửa bo mạch, xử lý cáp, thay LCD hoặc thay tấm cảm ứng theo tình trạng thực tế.

Việc sửa chữa cần bảo đảm đúng quy trình kỹ thuật, tránh ảnh hưởng đến các bộ phận còn hoạt động tốt.

11.7. Bước 7: Kiểm tra sau sửa chữa

Thiết bị được kiểm tra lại theo lỗi ban đầu.

Các hạng mục có thể bao gồm khả năng khởi động, hiển thị hình ảnh, độ chính xác của cảm ứng, chuyển trang, nhập dữ liệu và kết nối với PLC khi có điều kiện.

11.8. Bước 8: Bàn giao và bảo hành

Khi hoàn thành, khách hàng được cung cấp thông tin về hạng mục đã sửa chữa, linh kiện thay thế và điều kiện bảo hành theo thỏa thuận.

Doanh nghiệp nên lưu lại hồ sơ sửa chữa để theo dõi lịch sử thiết bị và hỗ trợ công tác bảo trì về sau.

12. Chính sách bảo hành sau sửa chữa màn hình MCGS TPC

Bảo hành là một yếu tố cần được quan tâm khi lựa chọn đơn vị sửa chữa màn hình công nghiệp. Một chính sách rõ ràng giúp doanh nghiệp hiểu phạm vi hỗ trợ và chủ động khi thiết bị phát sinh sự cố sau bàn giao.

12.1. Bảo hành theo hạng mục

Thời hạn bảo hành phụ thuộc vào loại linh kiện, hạng mục sửa chữa và điều kiện được thống nhất.

Khách hàng nên xác nhận cụ thể thời gian bảo hành trước khi sửa chữa, đặc biệt đối với LCD, tấm cảm ứng, bo nguồn và các linh kiện điện tử.

12.2. Phạm vi bảo hành

Phạm vi bảo hành cần thể hiện rõ bộ phận đã sửa hoặc thay thế và những lỗi được áp dụng.

Những hư hỏng mới do nguồn điện bên ngoài, va đập, nước xâm nhập hoặc điều kiện vận hành không phù hợp cần được kiểm tra riêng theo chính sách đã thỏa thuận.

12.3. Hồ sơ bảo hành

Khách hàng nên lưu giữ các thông tin như:

• Mã model thiết bị.

• Ngày tiếp nhận và bàn giao.

• Hạng mục sửa chữa.

• Linh kiện thay thế.

• Thời hạn bảo hành.

• Điều kiện bảo hành.

• Thông tin liên hệ hỗ trợ.

Hồ sơ đầy đủ giúp việc theo dõi và xử lý khi phát sinh sự cố được thuận tiện hơn.

12.4. Tiếp nhận khi thiết bị tái phát lỗi

Nếu màn hình xuất hiện lỗi sau sửa chữa, khách hàng nên ghi nhận hiện tượng, thời điểm xảy ra và điều kiện vận hành.

Thông tin này giúp kỹ thuật viên đánh giá khả năng liên quan đến hạng mục đã sửa hoặc nguyên nhân mới phát sinh.

13. Những yếu tố ảnh hưởng đến chi phí sửa màn hình MCGS TPC

Chi phí sửa chữa phụ thuộc vào tình trạng thiết bị và phương án kỹ thuật. Không nên áp dụng một mức giá cố định cho mọi model và mọi loại lỗi.

13.1. Chi phí sửa lỗi sọc dưa

Nếu lỗi do cáp tín hiệu hoặc đầu nối, phạm vi sửa chữa có thể khác đáng kể so với trường hợp phải thay LCD.

Vì vậy, cần xác định nguyên nhân trước khi quyết định thay linh kiện.

13.2. Chi phí thay tấm cảm ứng

Chi phí phụ thuộc vào kích thước, loại cảm ứng, mã model và khả năng cung cấp linh kiện tương thích.

Đối với những dòng thiết bị cũ, việc tìm đúng linh kiện có thể mất nhiều thời gian hơn.

13.3. Chi phí sửa bo nguồn và bo xử lý

Mức độ hư hỏng, số lượng linh kiện cần thay và độ phức tạp của quá trình kiểm tra là những yếu tố ảnh hưởng đến chi phí.

Nếu bo mạch hư hỏng nặng hoặc có nhiều lỗi đồng thời, cần đánh giá tổng thể trước khi lựa chọn phương án.

13.4. Chi phí xử lý chương trình và dữ liệu

Nếu thiết bị gặp sự cố liên quan đến chương trình, bộ nhớ hoặc cấu hình, cần đánh giá khả năng sao lưu và phục hồi.

Không phải tất cả model đều có cùng phương pháp truy xuất dữ liệu, vì vậy chi phí và thời gian xử lý có thể khác nhau.

13.5. Cách nhận báo giá chính xác

Khách hàng nên cung cấp model đầy đủ, hình ảnh tem thiết bị, mô tả lỗi và những thông tin liên quan đến thời điểm phát sinh sự cố.

Báo giá cần thể hiện rõ hạng mục sửa chữa, linh kiện thay thế và điều kiện bảo hành để doanh nghiệp dễ dàng cân nhắc.

14. Vì sao nên sửa chữa thay vì thay mới toàn bộ màn hình?

Khi màn hình MCGS TPC gặp lỗi, doanh nghiệp thường cân nhắc giữa sửa chữa và thay mới. Mỗi phương án có ưu điểm và hạn chế riêng.

14.1. Tiết kiệm chi phí đầu tư

Nếu lỗi chỉ nằm ở tấm cảm ứng, cáp tín hiệu hoặc một linh kiện trên bo mạch, sửa chữa có thể tiết kiệm chi phí hơn so với thay toàn bộ thiết bị.

Tuy nhiên, cần so sánh báo giá thực tế và khả năng vận hành lâu dài trước khi quyết định.

14.2. Giữ nguyên cấu hình hiện có

Việc thay mới HMI có thể đòi hỏi cấu hình lại giao tiếp, tải chương trình hoặc điều chỉnh kích thước lắp đặt.

Sửa chữa thiết bị hiện hữu có thể giúp giảm khối lượng công việc nếu phần cứng và chương trình còn phù hợp.

14.3. Hạn chế thời gian cấu hình lại

Nếu chương trình cũ không còn đầy đủ hoặc khó truy xuất, việc thay mới có thể phát sinh thêm thời gian khôi phục hệ thống.

Sửa chữa thiết bị hiện tại có thể là lựa chọn phù hợp khi có thể bảo toàn dữ liệu và khắc phục được nguyên nhân hư hỏng.

14.4. Khi nào nên cân nhắc thay mới?

Thay mới có thể phù hợp nếu thiết bị hư hỏng nghiêm trọng, linh kiện không còn khả năng cung cấp, chi phí sửa chữa quá cao hoặc model không còn đáp ứng yêu cầu vận hành.

Trước khi thay, cần đánh giá khả năng tương thích của thiết bị mới với PLC, chương trình, giao thức truyền thông và vị trí lắp đặt.

15. Hướng dẫn sử dụng để hạn chế lỗi sọc dưa và liệt cảm ứng

Bảo dưỡng đúng cách giúp hạn chế một số nguyên nhân gây hư hỏng và kéo dài tuổi thọ của màn hình công nghiệp.

15.1. Bảo đảm nguồn điện phù hợp

Nguồn điện cần đáp ứng đúng thông số của thiết bị. Đầu nối phải chắc chắn và hệ thống điện cần được kiểm tra định kỳ.

Không nên sử dụng nguồn cấp không phù hợp hoặc tự ý thay đổi cấu trúc cấp nguồn.

15.2. Hạn chế nhiệt độ và độ ẩm cao

Lắp đặt màn hình trong tủ điện hoặc môi trường đáp ứng yêu cầu của nhà sản xuất.

Cần kiểm tra khả năng thông gió, tình trạng ngưng tụ hơi nước và các yếu tố có thể làm tăng nhiệt độ thiết bị.

15.3. Vệ sinh màn hình đúng cách

Sử dụng vật liệu mềm và phương pháp vệ sinh phù hợp với bề mặt màn hình.

Không dùng vật sắc nhọn, hóa chất không phù hợp hoặc lực ấn quá mạnh để vệ sinh tấm cảm ứng.

15.4. Hạn chế va đập

Tránh để dụng cụ, vật nặng hoặc vật sắc nhọn tác động vào mặt trước của HMI.

Khi tháo lắp và vận chuyển, cần bảo vệ màn hình, đầu nối và các bộ phận dễ bị tổn thương.

15.5. Theo dõi dấu hiệu bất thường

Nhân viên vận hành nên ghi nhận các hiện tượng như sọc hình, cảm ứng chậm, chớp tắt hoặc khởi động không ổn định.

Phát hiện sớm giúp bộ phận bảo trì chủ động kiểm tra trước khi sự cố ảnh hưởng lớn đến sản xuất.

15.6. Sao lưu chương trình khi có thể

Nếu model và cấu hình hỗ trợ, doanh nghiệp nên xây dựng quy trình sao lưu chương trình và dữ liệu quan trọng.

Bản sao lưu cần được lưu trữ an toàn và kiểm tra khả năng sử dụng khi cần phục hồi

Câu Hỏi Thường Gặp Khi Sửa Chữa Màn Hình MCGS TPC

Màn hình MCGS TPC bị liệt cảm ứng có sửa được không?

Có. Phần lớn các trường hợp liệt cảm ứng do hỏng lớp Touch Screen, đứt cáp cảm ứng hoặc lỗi bo điều khiển đều có thể sửa chữa hoặc thay thế linh kiện riêng mà không cần thay toàn bộ màn hình.

Màn hình bị sọc dưa có cần thay mới không?

Không nhất thiết. Kỹ thuật viên sẽ kiểm tra để xác định nguyên nhân là do cáp tín hiệu, bo xử lý hình ảnh hay Panel LCD. Nhiều trường hợp có thể sửa chữa với chi phí thấp hơn đáng kể so với mua mới.

Sau khi sửa chữa có cần nạp lại chương trình không?

Thông thường không. Nếu chỉ sửa cảm ứng, LCD hoặc nguồn thì dữ liệu và chương trình trong HMI vẫn được giữ nguyên.

Thời gian sửa chữa mất bao lâu?

Tùy thuộc vào mức độ hư hỏng và tình trạng linh kiện. Thời gian sửa chữa thường từ 1 đến 5 ngày làm việc.

Có nhận sửa các model MCGS đời cũ không?

Có. CATEC tiếp nhận nhiều dòng MCGS TPC từ đời cũ đến đời mới, kể cả những model đã ngừng sản xuất.

Thiết bị sau sửa chữa có được bảo hành không?

Có. Tất cả thiết bị sau sửa chữa đều được kiểm tra kỹ lưỡng và bảo hành theo từng hạng mục thay thế hoặc sửa chữa thực tế.

Khách hàng ở tỉnh có gửi sửa được không?

Hoàn toàn được. Khách hàng có thể gửi thiết bị qua chành xe hoặc các đơn vị vận chuyển. Sau khi hoàn thành sửa chữa, thiết bị sẽ được đóng gói cẩn thận và gửi lại tận nơi.

Làm sao để hạn chế lỗi liệt cảm ứng và sọc LCD?

Doanh nghiệp nên:

• Vệ sinh màn hình định kỳ.
• Kiểm tra nguồn cấp ổn định.
• Tránh để thiết bị hoạt động trong môi trường quá nóng hoặc quá ẩm.
• Thực hiện bảo trì định kỳ hệ thống điều khiển.
• Thay thế các linh kiện xuống cấp kịp thời.

Việc bảo dưỡng đúng cách sẽ giúp kéo dài tuổi thọ màn hình MCGS TPC và giảm đáng kể nguy cơ phát sinh các sự cố gây dừng máy ngoài ý muốn.

Những Nguyên Nhân Khiến Màn Hình MCGS TPC Nhanh Hư Hỏng

Tuổi thọ màn hình HMI không chỉ phụ thuộc vào chất lượng thiết bị mà còn phụ thuộc rất lớn vào điều kiện vận hành thực tế.

Môi trường nhiệt độ cao

Các máy:

• Máy ép nhựa.
• Máy đùn nhựa.
• Lò nhiệt công nghiệp.
• Máy sấy.

thường tạo ra lượng nhiệt lớn làm giảm tuổi thọ LCD và linh kiện điện tử bên trong.

Độ ẩm và hơi nước

Nước và độ ẩm là nguyên nhân hàng đầu gây:

• Oxy hóa bo mạch.
• Rỉ sét đầu nối.
• Chập linh kiện.
• Ăn mòn cáp tín hiệu.

Bụi công nghiệp

Bụi bẩn lâu ngày tích tụ bên trong màn hình sẽ:

• Làm giảm khả năng tản nhiệt.
• Gây chạm chập linh kiện.
• Ảnh hưởng đến cảm ứng.

Nguồn điện không ổn định

Nguồn điện công nghiệp thường xuất hiện:

• Sụt áp.
• Tăng áp đột ngột.
• Nhiễu điện.
• Xung điện từ biến tần.

Những yếu tố này có thể làm hỏng nguồn và Mainboard HMI.

Va đập cơ học

Trong quá trình bảo trì hoặc vận hành, màn hình có thể bị:

• Rơi rớt.
• Va chạm mạnh.
• Rung động kéo dài.

làm nứt cảm ứng hoặc hỏng LCD.

Vận hành liên tục 24/24

Những hệ thống sản xuất chạy liên tục nhiều năm không tắt máy sẽ khiến:

• Đèn nền LCD suy giảm.
• Cảm ứng lão hóa.
• Tụ điện nguồn giảm chất lượng.

Tuổi thọ thiết bị vì thế cũng giảm đáng kể.

Nguyên Nhân LCD MCGS TPC Bị Sọc Dưa, Nhiễu Hình, Hiển Thị Bất Thường

Ngoài lỗi cảm ứng, lỗi sọc màn hình LCD cũng là một trong những hư hỏng phổ biến trên dòng HMI MCGS TPC.

Dấu hiệu nhận biết

• Xuất hiện các sọc ngang trên màn hình.
• Xuất hiện các sọc dọc liên tục.
• Màn hình nhiễu màu.
• Hình ảnh bị nhòe.
• Hiển thị không đầy đủ dữ liệu.
• Màn hình bị rung hình.
• Chữ hiển thị méo hoặc biến dạng.

Nguyên nhân thường gặp

Hỏng Panel LCD

Panel LCD là bộ phận hiển thị chính của màn hình.

Sau thời gian dài hoạt động, các điểm ảnh bên trong bị lỗi gây ra:

• Sọc ngang.
• Sọc dọc.
• Mất vùng hiển thị.
• Đốm sáng hoặc đốm tối.

Cáp tín hiệu LCD bị đứt

Cáp LVDS hoặc cáp FPC nối từ bo xử lý đến màn hình có thể bị:

• Đứt ngầm.
• Gãy do rung động.
• Oxy hóa đầu nối.

Khi đó tín hiệu hình ảnh truyền không ổn định dẫn đến hiện tượng sọc màn hình.

Hỏng IC Driver LCD

IC điều khiển hình ảnh bị lỗi khiến dữ liệu hiển thị bị sai lệch.

Biểu hiện:

• Sọc dưa liên tục.
• Màu sắc bất thường.
• Hình ảnh nhấp nháy.

Nguồn cấp không ổn định

Nguồn 24VDC cấp cho HMI bị:

• Sụt áp.
• Nhiễu điện.
• Dao động điện áp.

sẽ làm hình ảnh hiển thị không ổn định.

Bo xử lý hình ảnh bị lỗi

Các linh kiện trên Mainboard như:

• IC xử lý đồ họa.
• RAM.
• Bộ nhớ Flash.

gặp sự cố sẽ gây lỗi hiển thị màn hình.

Các trường hợp thường gặp tại hiện trường

• Máy ép nhựa hoạt động môi trường nhiệt độ cao.
• Máy dệt rung động liên tục.
• Máy đóng gói làm việc 24/24.
• Hệ thống ngoài trời bị hơi nước xâm nhập.

Đây đều là những nguyên nhân làm tuổi thọ màn hình MCGS TPC giảm đáng kể.

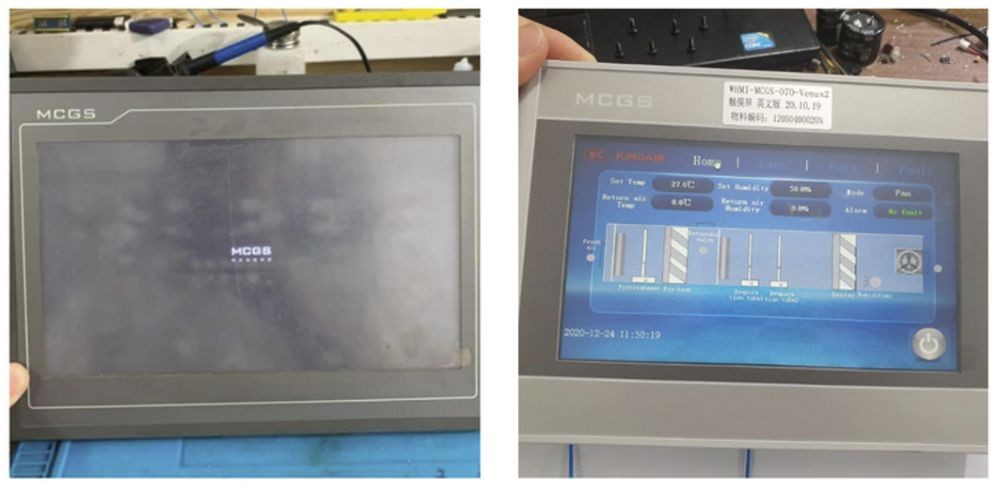

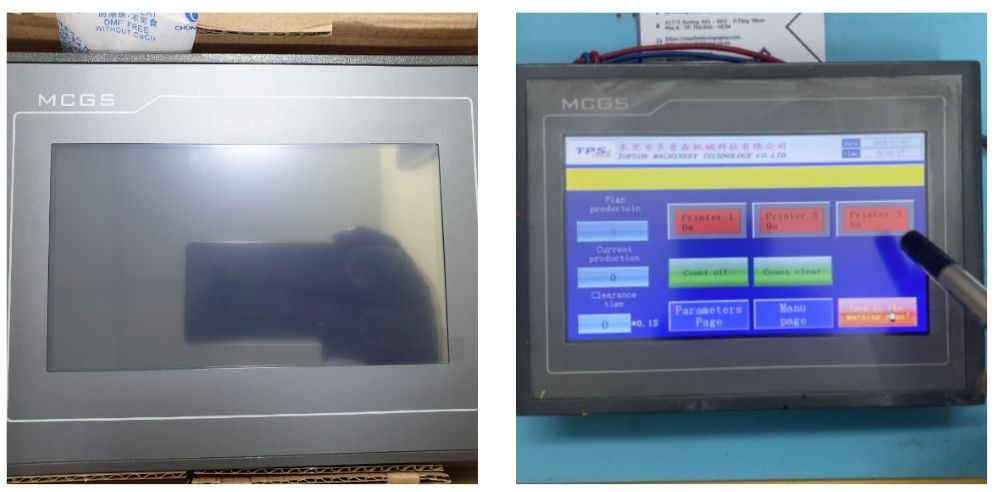

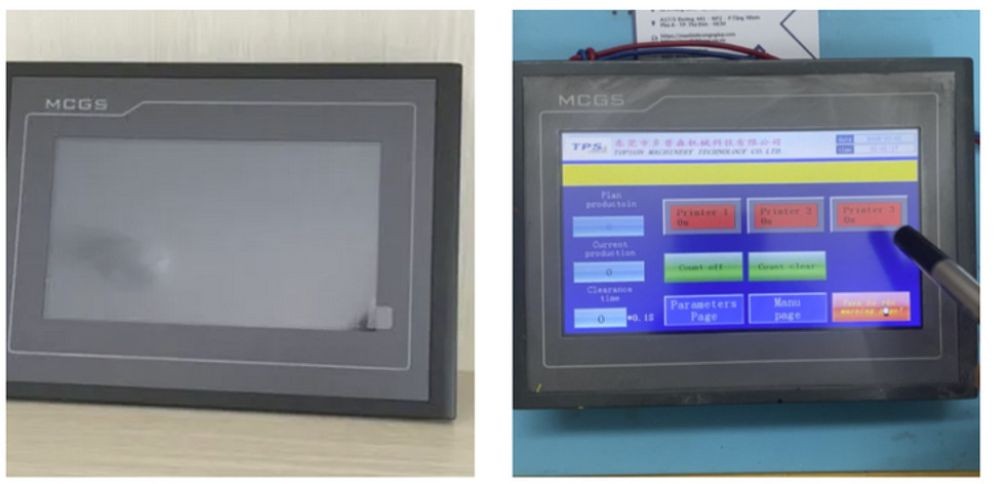

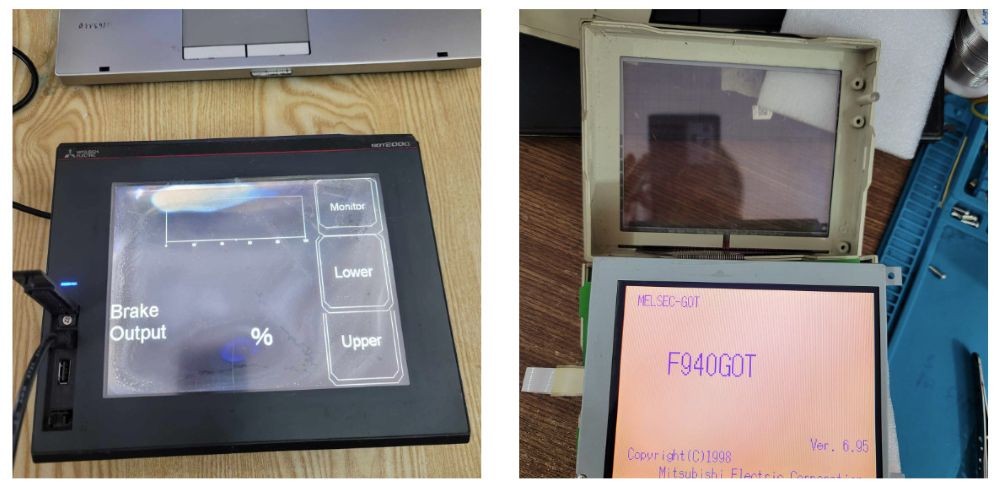

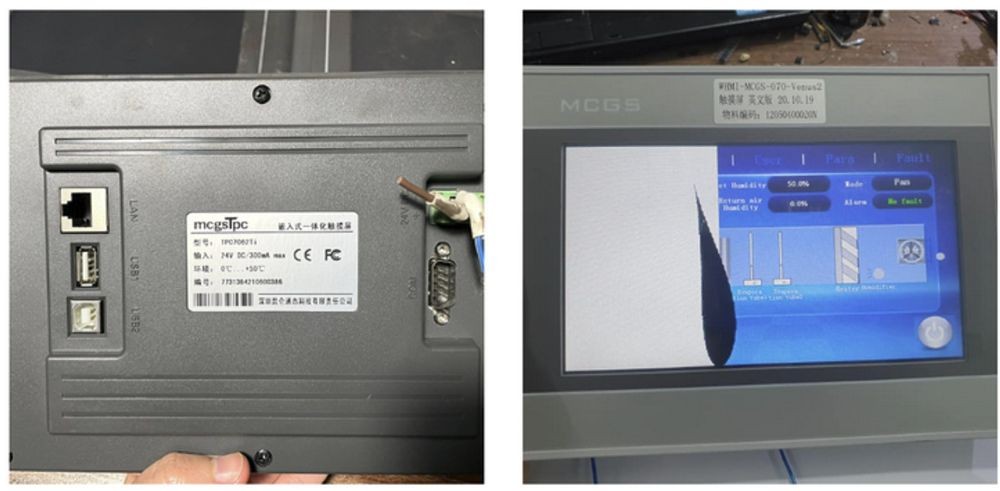

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

• CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC

• Holine : 0913121308

• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM

• Email: catec.tech@gmail.com

• Website: www.catecvn.com

• Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)

• Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.

• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
