Kỹ Sư Giỏi Sửa Màn Hình HMI LS Hư LCD, Lỗi Cảm Ứng, Không Lên Nguồn – Khắc Phục Nhanh, Bảo Hành Uy Tín

Trong các nhà máy sản xuất hiện đại, màn hình HMI LS là thiết bị quan trọng giúp người vận hành theo dõi trạng thái máy móc, cài đặt thông số, kiểm tra cảnh báo và điều khiển dây chuyền tự động hóa. Khi màn hình gặp sự cố như hư phần LCD hiển thị, lỗi cảm ứng, không lên nguồn, chớp tắt liên tục hoặc mất kết nối với PLC, quá trình vận hành có thể bị gián đoạn, ảnh hưởng đến năng suất và tiến độ sản xuất của doanh nghiệp.

Đặc biệt, đối với những dây chuyền sử dụng máy đóng gói, máy chiết rót, máy gia công, máy ép nhựa, hệ thống băng tải và thiết bị điều khiển tự động, việc màn hình HMI bị hỏng có thể khiến kỹ thuật viên không thể thao tác hoặc giám sát các thông số quan trọng. Nếu không được kiểm tra và xử lý đúng cách, sự cố còn có nguy cơ tái diễn, làm tăng chi phí bảo trì và thời gian dừng máy.

Dịch vụ kỹ sư giỏi sửa màn hình HMI LS hư phần LCD hiển thị, lỗi cảm ứng, không lên nguồn là giải pháp dành cho doanh nghiệp cần kiểm tra, sửa chữa và thay thế linh kiện theo tình trạng thực tế. CATEC hướng đến phương án xử lý đúng nguyên nhân, kiểm tra các bộ phận liên quan, lựa chọn linh kiện tương thích và đánh giá hoạt động của thiết bị sau sửa chữa.

Với những trường hợp màn hình bị tối đen, mất hình, sọc LCD, cảm ứng bị liệt, bấm không ăn, màn hình không khởi động hoặc báo lỗi bất thường, kỹ thuật viên cần xác định rõ nguyên nhân trước khi đưa ra phương án khắc phục. Không phải tất cả các lỗi đều cần thay nguyên màn hình. Trong nhiều trường hợp, việc sửa đúng bo mạch, thay tấm cảm ứng hoặc xử lý nguồn cấp có thể giúp tiết kiệm đáng kể chi phí.

CATEC tiếp nhận nhu cầu Sửa chữa màn hình HMI LS theo từng model, tình trạng hư hỏng và yêu cầu kỹ thuật của khách hàng. Mục tiêu là giúp doanh nghiệp nhanh chóng xác định phương án phù hợp, hạn chế thay thế không cần thiết, bảo vệ dữ liệu quan trọng và đưa thiết bị trở lại hoạt động ổn định khi đáp ứng đầy đủ các điều kiện kiểm tra.

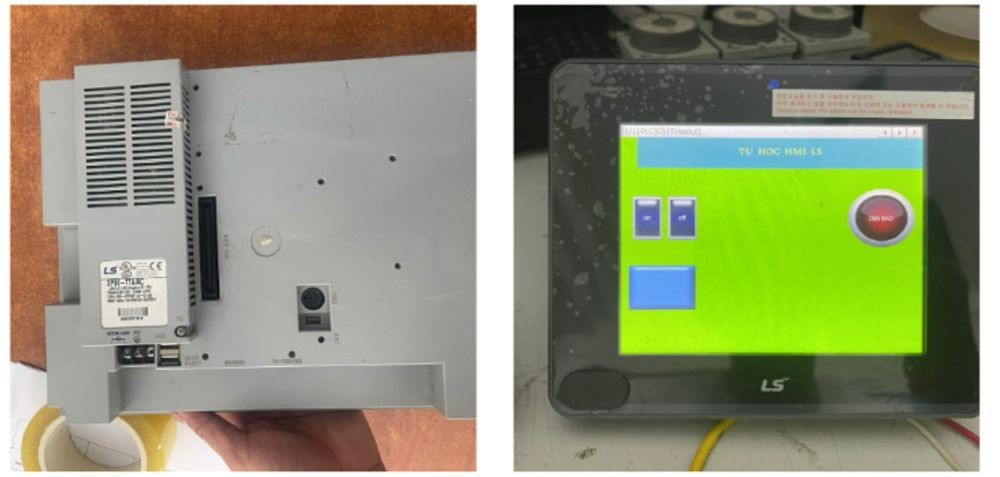

1. Tổng quan về màn hình HMI LS trong công nghiệp

HMI là viết tắt của Human Machine Interface, có nghĩa là giao diện giữa người và máy. Đây là thiết bị cho phép người vận hành tương tác với hệ thống điều khiển thông qua màn hình hiển thị và các thao tác cảm ứng hoặc phím chức năng tùy theo từng dòng sản phẩm.

Màn hình HMI LS được sử dụng trong nhiều ứng dụng tự động hóa công nghiệp, kết hợp với PLC, biến tần, servo và các thiết bị điều khiển khác. Tùy từng model, HMI có thể hiển thị trạng thái máy, thông số vận hành, cảnh báo lỗi, dữ liệu sản xuất và các giao diện cài đặt.

Một số ứng dụng phổ biến gồm:

• Máy đóng gói và máy dán nhãn sản phẩm.

• Máy chiết rót và đóng nắp.

• Máy ép nhựa và thiết bị gia công.

• Hệ thống băng tải và phân loại sản phẩm.

• Dây chuyền lắp ráp tự động.

• Máy cắt, máy cuốn và máy chế biến.

• Hệ thống điều khiển nhiệt độ, áp suất và tốc độ.

• Tủ điều khiển PLC trong nhà máy.

Trong quá trình vận hành, màn hình HMI có nhiệm vụ cung cấp thông tin để người vận hành đưa ra thao tác phù hợp. Khi màn hình bị hỏng, khả năng giám sát và điều khiển có thể bị ảnh hưởng, đặc biệt đối với các máy phụ thuộc vào giao diện HMI để thay đổi chế độ hoạt động.

Vì vậy, doanh nghiệp cần có phương án kiểm tra và sửa chữa kịp thời khi phát hiện dấu hiệu bất thường.

1.1. Cấu tạo cơ bản của màn hình HMI LS

Để chẩn đoán chính xác nguyên nhân hư hỏng, kỹ thuật viên cần hiểu các bộ phận chính của thiết bị.

Màn hình LCD: Có chức năng hiển thị giao diện, ký tự, hình ảnh, thông số và cảnh báo. Khi LCD hư hỏng, màn hình có thể bị sọc, loang màu, mất hình hoặc xuất hiện vùng tối.

Tấm cảm ứng: Tiếp nhận thao tác chạm của người dùng. Bộ phận này có thể bị liệt, mất độ nhạy, sai vị trí hoặc không phản hồi khi bị mòn, hư hỏng hay gặp vấn đề kết nối.

Bo nguồn: Cung cấp các mức điện áp cần thiết cho những khối chức năng bên trong. Khi bo nguồn bị lỗi, thiết bị có thể không khởi động, chớp tắt hoặc tự tắt trong quá trình hoạt động.

Bo xử lý trung tâm: Điều khiển hoạt động của HMI, xử lý dữ liệu và quản lý giao diện. Hư hỏng ở bộ phận này có thể gây treo màn hình, khởi động lặp lại hoặc không hiển thị giao diện.

Cáp tín hiệu: Kết nối giữa các bộ phận như LCD, cảm ứng và bo mạch. Cáp lỏng, đứt ngầm hoặc oxy hóa có thể gây lỗi chập chờn.

Bộ nhớ và dữ liệu chương trình: Lưu trữ chương trình, giao diện hoặc cấu hình tùy theo dòng thiết bị. Sự cố liên quan đến bộ nhớ có thể khiến HMI không khởi động bình thường hoặc mất dữ liệu.

Cổng truyền thông: Cho phép màn hình trao đổi dữ liệu với PLC và các thiết bị khác. Khi kết nối bị lỗi, màn hình có thể xuất hiện cảnh báo mất truyền thông dù phần hiển thị vẫn hoạt động.

Mỗi bộ phận có đặc điểm hư hỏng riêng. Do đó, việc kiểm tra cần được thực hiện theo quy trình kỹ thuật thay vì chỉ dựa vào biểu hiện bên ngoài.

2. Dịch vụ kỹ sư giỏi sửa màn hình HMI LS tại CATEC

CATEC hướng đến dịch vụ sửa chữa màn hình công nghiệp LS với quy trình kiểm tra, xác định lỗi và tư vấn phương án xử lý dựa trên tình trạng thực tế.

Các hạng mục có thể tiếp nhận gồm:

• Sửa chữa màn hình HMI LS Kiểm tra lỗi mất kết nối với PLC.

• Sửa chữa màn hình HMI LS Xử lý đầu nối, cáp tín hiệu và cổng giao tiếp.

• Sửa chữa màn hình HMI LS Kiểm tra các sự cố liên quan đến bộ nhớ hoặc dữ liệu khi có điều kiện.

• Sửa chữa màn hình HMI LS Kiểm tra hoạt động sau sửa chữa và tư vấn bảo dưỡng.

Dịch vụ Sửa chữa màn hình HMI LS không chỉ hướng đến việc khôi phục khả năng hiển thị mà còn chú trọng những chức năng liên quan trực tiếp đến quá trình vận hành.

Đối với thiết bị có chương trình điều khiển quan trọng, kỹ thuật viên cần đánh giá khả năng sao lưu và bảo toàn dữ liệu trước khi can thiệp vào bộ nhớ hoặc bo xử lý.

3. Các lỗi LCD hiển thị thường gặp trên màn hình HMI LS

LCD là bộ phận trực tiếp thể hiện giao diện vận hành. Khi LCD bị hỏng, người dùng có thể không đọc được thông số hoặc không xác định được trạng thái thực tế của máy.

3.1. Màn hình HMI LS bị sọc ngang, sọc dọc

Lỗi sọc màn hình thường xuất hiện dưới dạng các đường kẻ ngang hoặc dọc, có thể cố định hoặc thay đổi khi thiết bị hoạt động.

Nguyên nhân có thể bao gồm:

• Tấm LCD bị hư hỏng.

• Cáp tín hiệu hiển thị bị lỏng.

• Đầu nối bị oxy hóa.

• Mạch điều khiển hiển thị gặp sự cố.

• Thiết bị chịu va đập hoặc áp lực cơ học.

• Linh kiện xuống cấp sau thời gian dài vận hành.

Kỹ thuật viên cần kiểm tra LCD, cáp tín hiệu và mạch điều khiển để xác định chính xác vị trí lỗi.

Nếu nguyên nhân nằm ở cáp hoặc đầu nối, việc thay toàn bộ LCD có thể không cần thiết. Nếu tấm LCD đã hỏng vật lý, cần đánh giá khả năng thay thế bằng linh kiện tương thích.

3.2. Màn hình bị nhòe, mờ hoặc mất nét

Màn hình mờ có thể khiến ký tự, thông số và cảnh báo không còn rõ ràng. Lỗi có thể xuất hiện trên toàn bộ màn hình hoặc chỉ ở một số vùng.

Nguyên nhân cần xem xét gồm LCD xuống cấp, đèn nền suy giảm, cáp tín hiệu không ổn định hoặc mạch điều khiển hiển thị gặp vấn đề.

Trong quá trình kiểm tra, cần đánh giá độ sáng, độ tương phản, khả năng hiển thị ký tự và tình trạng nguồn cấp cho khối hiển thị.

3.3. LCD bị loang màu hoặc xuất hiện đốm đen

Các vùng loang màu, đốm đen hoặc vùng sáng không đồng đều có thể là dấu hiệu hư hỏng của tấm LCD.

Nếu thiết bị từng bị va đập, đè ép hoặc tiếp xúc với độ ẩm cao, nguy cơ hư hỏng vật lý có thể tăng lên.

Khi xuất hiện đốm đen lan rộng hoặc vết loang không biến mất, kỹ thuật viên cần kiểm tra khả năng thay LCD. Nếu chỉ có vùng tối hoặc hình ảnh chập chờn, cần kiểm tra thêm đèn nền và đường tín hiệu.

3.4. Màn hình sáng nhưng không có hình ảnh

Trong một số trường hợp, đèn nền vẫn sáng nhưng giao diện không hiển thị. Hiện tượng này có thể do cáp tín hiệu, LCD, mạch điều khiển hoặc quá trình khởi động hệ thống.

Cần kiểm tra nguồn cấp cho các khối chức năng, tín hiệu hiển thị và trạng thái khởi động của thiết bị.

Không nên kết luận LCD hỏng hoàn toàn nếu chưa kiểm tra các thành phần liên quan.

3.5. Màn hình HMI LS chớp tắt liên tục

Hiện tượng chớp tắt có thể liên quan đến nguồn điện không ổn định, bo nguồn xuống cấp, cáp kết nối lỏng hoặc đèn nền gặp sự cố.

Nếu lỗi xuất hiện khi máy công suất lớn khởi động, cần kiểm tra chất lượng nguồn cấp, hệ thống nối đất và khả năng nhiễu điện.

Việc khắc phục nên tập trung vào nguyên nhân gốc để hạn chế tình trạng tái diễn sau sửa chữa.

4. Sửa màn hình HMI LS bị lỗi cảm ứng

Cảm ứng là bộ phận quan trọng giúp người vận hành thao tác trực tiếp trên giao diện máy. Khi cảm ứng bị lỗi, việc chuyển trang, nhập thông số hoặc xác nhận cảnh báo có thể không thực hiện được.

4.1. Màn hình cảm ứng LS bị liệt hoàn toàn

Biểu hiện phổ biến là màn hình vẫn hiển thị bình thường nhưng không nhận bất kỳ thao tác chạm nào.

Các nguyên nhân có thể gồm:

• Tấm cảm ứng bị hư hỏng.

• Cáp cảm ứng bị lỏng hoặc đứt.

• Bộ điều khiển cảm ứng gặp sự cố.

• Đầu nối bị oxy hóa.

• Phần mềm hoặc cấu hình có vấn đề tùy theo model.

Kỹ thuật viên cần kiểm tra từ tấm cảm ứng đến các đường tín hiệu liên quan trước khi quyết định thay thế.

4.2. Cảm ứng bị liệt một phần

Một số màn hình chỉ mất cảm ứng tại một vùng nhất định. Người dùng có thể thao tác ở khu vực khác nhưng không thể nhấn các nút nằm trong vùng bị lỗi.

Tình trạng này có thể liên quan đến sự xuống cấp của tấm cảm ứng hoặc lỗi tín hiệu.

Nếu khu vực bị liệt chứa các nút điều khiển quan trọng, doanh nghiệp cần hạn chế sử dụng thiết bị cho đến khi được kiểm tra và khắc phục phù hợp.

4.3. Cảm ứng sai vị trí

Cảm ứng sai vị trí là tình trạng người dùng chạm vào một điểm nhưng hệ thống nhận lệnh tại vị trí khác.

Nguyên nhân có thể liên quan đến hiệu chuẩn, tấm cảm ứng không tương thích, cáp tín hiệu hoặc bộ điều khiển cảm ứng.

Đối với model hỗ trợ hiệu chuẩn, kỹ thuật viên có thể thực hiện quy trình theo hướng dẫn của nhà sản xuất. Nếu lỗi vẫn còn, cần kiểm tra phần cứng.

4.4. Cảm ứng phản hồi chậm

Cảm ứng chậm có thể khiến người vận hành phải nhấn nhiều lần mới nhận lệnh. Nguyên nhân cần xem xét gồm tấm cảm ứng xuống cấp, kết nối không ổn định hoặc hệ thống bị treo do vấn đề phần mềm hay phần cứng.

Cần phân biệt giữa lỗi cảm ứng và lỗi xử lý hệ thống. Nếu toàn bộ giao diện phản hồi chậm, nguyên nhân có thể không nằm ở tấm cảm ứng.

4.5. Thay tấm cảm ứng HMI LS

Khi tấm cảm ứng bị hỏng và không thể phục hồi ổn định, thay thế là phương án cần được xem xét.

Linh kiện mới cần đáp ứng yêu cầu về kích thước, kiểu cảm ứng, đầu nối và khả năng tương thích với model.

Sau khi thay, cần kiểm tra nhiều vị trí trên màn hình, thử thao tác chuyển trang, nhập dữ liệu và xác nhận các nút chức năng.

Đối với máy có chức năng điều khiển chuyển động hoặc thiết bị công suất, việc kiểm tra phải tuân thủ quy trình an toàn của nhà máy.

5. Sửa màn hình HMI LS không lên nguồn

Lỗi không lên nguồn là sự cố cần kiểm tra cẩn thận vì nguyên nhân có thể nằm ở hệ thống điện bên ngoài hoặc phần cứng bên trong HMI.

5.1. Dấu hiệu màn hình không lên nguồn

Một số biểu hiện thường gặp:

• Màn hình tối hoàn toàn.

• Đèn báo nguồn không sáng.

• Thiết bị không có dấu hiệu khởi động.

• Màn hình bật lên rồi tắt.

• Thiết bị khởi động lặp lại.

• Màn hình chỉ hoạt động khi nguồn cấp không tải hoặc trong điều kiện nhất định.

Những biểu hiện trên cần được ghi nhận trước khi tháo thiết bị.

5.2. Nguyên nhân từ nguồn cấp bên ngoài

Nguồn cấp không đúng thông số, dây nguồn lỏng, cầu đấu bị hỏng hoặc nguồn tủ điện gặp sự cố đều có thể khiến HMI không hoạt động.

Trước khi kiểm tra phần cứng bên trong, cần xác minh nguồn cấp theo thông số của nhà sản xuất.

Nếu nguồn bên ngoài không ổn định, việc sửa bo nguồn mà không xử lý nguyên nhân có thể khiến lỗi tiếp tục xảy ra.

5.3. Nguyên nhân từ bo nguồn

Bo nguồn có thể bị hỏng do quá áp, nhiệt độ cao, linh kiện lão hóa hoặc tác động từ môi trường điện.

Các bộ phận cần kiểm tra có thể gồm cầu chì, tụ điện, diode, linh kiện đóng cắt và mạch ổn áp.

Việc sửa chữa cần dựa trên kết quả đo kiểm, không nên thay linh kiện chỉ dựa vào biểu hiện bên ngoài.

5.4. Nguyên nhân từ bo xử lý

Nếu nguồn cấp đã được xác nhận nhưng màn hình vẫn không khởi động, cần kiểm tra bo xử lý và các đường điện áp nội bộ.

Lỗi bộ nhớ hoặc quá trình khởi động cũng có thể khiến màn hình không hoạt động bình thường.

Kỹ thuật viên cần phân biệt lỗi nguồn với lỗi khởi động để tránh sửa sai bộ phận.

5.5. Phương án khắc phục

Tùy nguyên nhân, phương án xử lý có thể bao gồm sửa bo nguồn, thay linh kiện hỏng, xử lý đầu nối hoặc kiểm tra sâu hơn đối với bo xử lý.

Sau khi sửa chữa, cần kiểm tra khả năng khởi động ổn định, độ ổn định nguồn cấp và chức năng hiển thị trước khi bàn giao.

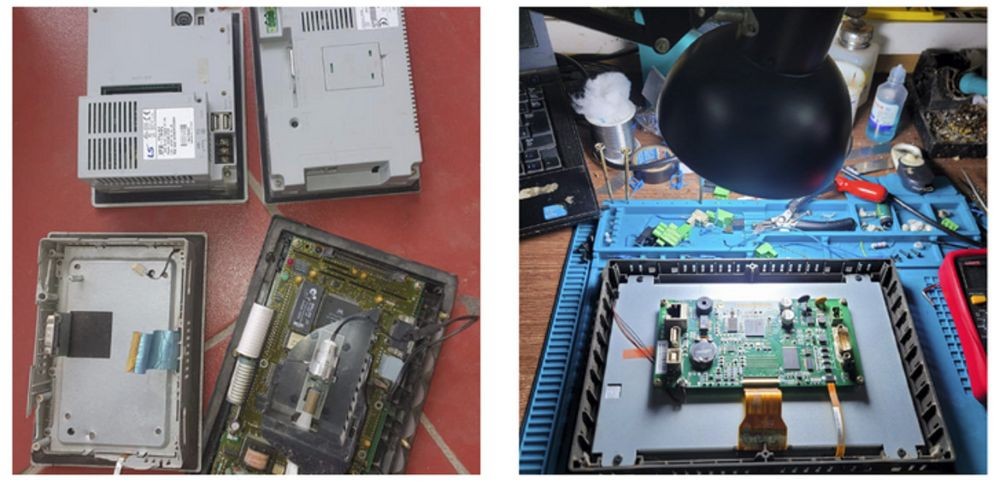

6. Sửa chữa bo mạch và linh kiện điện tử màn hình HMI LS

Bo mạch điện tử là bộ phận quan trọng quyết định khả năng hoạt động của màn hình. Khi bo mạch gặp sự cố, thiết bị có thể mất nguồn, treo, không hiển thị hoặc không nhận cảm ứng.

6.1. Sửa bo nguồn

Bo nguồn cần được kiểm tra khi thiết bị không lên nguồn, tự tắt hoặc hoạt động chập chờn.

Kỹ thuật viên có thể kiểm tra cầu chì, linh kiện bán dẫn, tụ điện, mạch ổn áp và các đường cấp nguồn theo cấu trúc của model.

Nếu bo mạch bị cháy nặng hoặc hư hỏng nhiều lớp, cần đánh giá khả năng sửa chữa và chi phí trước khi quyết định.

6.2. Sửa bo xử lý trung tâm

Bo xử lý đảm nhận việc điều khiển hoạt động và quản lý dữ liệu. Hư hỏng có thể khiến thiết bị treo hoặc không khởi động.

Quá trình kiểm tra cần xem xét nguồn cấp, tình trạng linh kiện, kết nối và các dấu hiệu bất thường.

Đối với lỗi bộ nhớ hoặc dữ liệu, cần đánh giá khả năng sao lưu trước khi can thiệp. Không nên tự ý xóa dữ liệu hoặc nạp lại chương trình khi chưa có phương án khôi phục.

6.3. Sửa mạch điều khiển LCD

Khi LCD có dấu hiệu bất thường nhưng chưa xác định được lỗi tấm hiển thị, cần kiểm tra mạch điều khiển và các đường tín hiệu.

Việc kiểm tra đúng bộ phận giúp tránh thay LCD không cần thiết.

6.4. Sửa mạch cảm ứng

Nếu tấm cảm ứng còn nguyên vẹn nhưng không hoạt động, kỹ thuật viên cần kiểm tra cáp, đầu nối và mạch điều khiển cảm ứng.

Nếu xác định tấm cảm ứng đã hỏng, phương án thay thế cần dựa trên model và khả năng tương thích.

6.5. Xử lý linh kiện bị oxy hóa hoặc ảnh hưởng bởi độ ẩm

Môi trường có độ ẩm cao, hơi hóa chất hoặc bụi bẩn có thể làm tăng nguy cơ oxy hóa đầu nối và ảnh hưởng đến bo mạch.

Khi phát hiện dấu hiệu ăn mòn, cần đánh giá mức độ hư hỏng và kiểm tra những đường mạch liên quan.

Không nên chỉ vệ sinh bề mặt rồi đưa thiết bị trở lại sử dụng nếu chưa xác định được mức độ ảnh hưởng.

7. Quy trình Sửa chữa màn hình HMI LS tại CATEC

Một quy trình rõ ràng giúp khách hàng nắm được tình trạng thiết bị, phương án xử lý và kết quả sau sửa chữa.

7.1. Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp model, tình trạng lỗi, thời điểm phát sinh và môi trường hoạt động của màn hình.

Nếu có thể, nên gửi hình ảnh tem máy, video hiện tượng lỗi và thông báo hiển thị trên màn hình.

Thông tin ban đầu giúp kỹ thuật viên xác định hướng kiểm tra phù hợp.

7.2. Bước 2: Kiểm tra ngoại quan

Thiết bị được kiểm tra tình trạng vỏ, LCD, tấm cảm ứng, đầu nối và các dấu hiệu như nứt vỡ, cháy hoặc oxy hóa.

Nếu có dấu hiệu vào nước hoặc chập điện, cần đánh giá rủi ro trước khi cấp nguồn kiểm tra.

7.3. Bước 3: Chẩn đoán lỗi

Kỹ thuật viên kiểm tra nguồn cấp, khả năng khởi động, hiển thị, cảm ứng và kết nối truyền thông tùy theo biểu hiện.

Nếu cần, việc kiểm tra được mở rộng đến bo nguồn, bo xử lý và các khối chức năng liên quan.

Mục tiêu là xác định nguyên nhân chính gây ra sự cố.

7.4. Bước 4: Báo phương án sửa chữa

Sau khi kiểm tra, khách hàng được thông tin về tình trạng hư hỏng và phương án xử lý dự kiến.

Các nội dung cần làm rõ gồm:

• Bộ phận cần sửa chữa.

• Linh kiện cần thay thế.

• Chi phí dự kiến.

• Thời gian xử lý dự kiến.

• Khả năng bảo toàn dữ liệu.

• Điều kiện bảo hành áp dụng.

Việc sửa chữa cần được thực hiện theo phạm vi đã thống nhất.

7.5. Bước 5: Sửa chữa hoặc thay linh kiện

Kỹ thuật viên tiến hành sửa bo mạch, thay LCD, thay tấm cảm ứng hoặc xử lý kết nối theo kết quả chẩn đoán.

Quá trình thao tác cần tuân thủ yêu cầu chống tĩnh điện và an toàn điện, đồng thời hạn chế ảnh hưởng đến các bộ phận còn tốt.

7.6. Bước 6: Kiểm tra sau sửa chữa

Sau khi hoàn tất, thiết bị được kiểm tra các chức năng liên quan đến lỗi ban đầu.

Nội dung kiểm tra có thể gồm:

• Khả năng khởi động.

• Độ ổn định của nguồn.

• Chất lượng hình ảnh.

• Độ sáng và độ tương phản.

• Khả năng nhận cảm ứng.

• Độ chính xác khi thao tác.

• Khả năng kết nối với PLC khi có điều kiện kiểm tra phù hợp.

• Độ ổn định trong thời gian chạy thử.

Việc kiểm tra phải phù hợp với model và phạm vi sửa chữa thực tế.

7.7. Bước 7: Bàn giao và hướng dẫn bảo dưỡng

Sau khi thiết bị đáp ứng các tiêu chí kiểm tra đã thống nhất, khách hàng được thông tin về hạng mục đã sửa, linh kiện thay thế và điều kiện bảo hành.

Doanh nghiệp nên lưu giữ thông tin sửa chữa để thuận tiện theo dõi lịch sử thiết bị và xử lý nếu phát sinh sự cố tiếp theo.

8. Thay LCD màn hình HMI LS đúng kỹ thuật

Thay LCD là một trong những giải pháp được xem xét khi tấm hiển thị bị hư hỏng vật lý hoặc không thể phục hồi ổn định.

8.1. Xác định đúng loại LCD

Trước khi thay, cần kiểm tra mã model và mã linh kiện nếu có. Các thông số quan trọng gồm kích thước, độ phân giải, giao tiếp, vị trí đầu nối và điện áp vận hành.

LCD có kích thước tương tự chưa chắc tương thích với bo xử lý hiện hữu.

8.2. Tháo lắp đúng quy trình

Quá trình tháo lắp cần được thực hiện cẩn thận để tránh làm hỏng cáp tín hiệu, đầu nối hoặc tấm cảm ứng.

Kỹ thuật viên cần sử dụng dụng cụ phù hợp, kiểm soát tĩnh điện và tránh tác động cơ học lên các bộ phận nhạy cảm.

8.3. Kiểm tra chất lượng hiển thị

Sau khi thay LCD, cần kiểm tra hình ảnh, ký tự, màu sắc, độ sáng và khả năng hiển thị các trang giao diện.

Nếu màn hình vẫn có sọc hoặc chớp tắt, cần kiểm tra lại cáp và mạch điều khiển thay vì mặc định LCD mới bị lỗi.

8.4. Đánh giá chi phí trước khi thay

Với thiết bị cũ, cần cân nhắc giữa chi phí thay LCD, khả năng cung cấp linh kiện và giá trị sử dụng còn lại.

Trong một số trường hợp, sửa mạch hiển thị có thể hợp lý hơn. Trường hợp khác, thay LCD hoặc thay thiết bị có thể là lựa chọn phù hợp hơn sau khi đánh giá kỹ thuật.

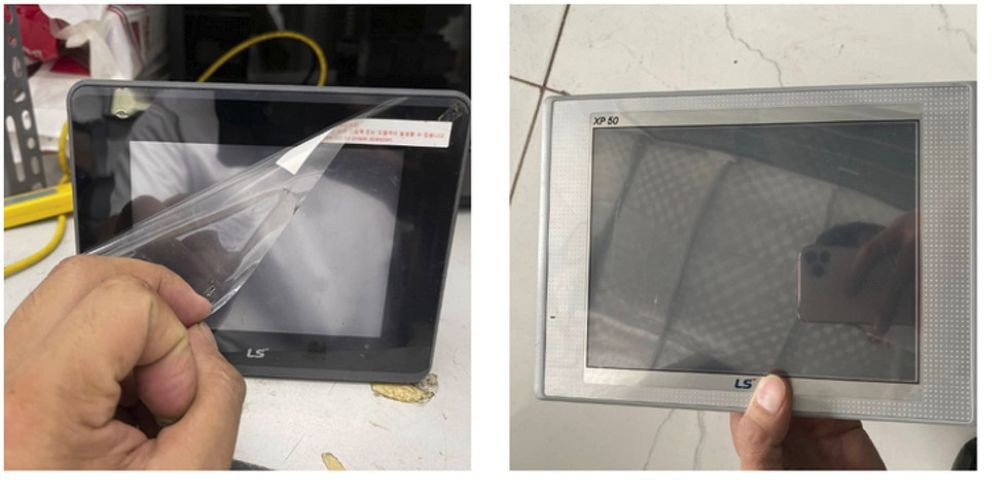

9. Thay tấm cảm ứng màn hình HMI LS

Tấm cảm ứng bị hỏng có thể khiến người vận hành không thực hiện được các thao tác quan trọng trên giao diện máy.

9.1. Kiểm tra tình trạng tấm cảm ứng

Cần xác định lỗi xảy ra trên toàn màn hình hay chỉ một vùng. Đồng thời kiểm tra các dấu hiệu nứt vỡ, trầy xước, bong lớp hoặc hư hỏng cáp kết nối.

9.2. Lựa chọn linh kiện phù hợp

Tấm cảm ứng thay thế phải đáp ứng kích thước, kiểu cảm ứng, cấu trúc đầu nối và yêu cầu tương thích với model.

Không nên chọn linh kiện chỉ dựa vào kích thước bề ngoài.

9.3. Kiểm tra sau khi thay

Sau khi thay tấm cảm ứng, cần thử nhiều vị trí, thao tác chuyển trang, nhập số liệu và xác nhận các nút chức năng.

Nếu model có chức năng hiệu chuẩn, cần thực hiện đúng hướng dẫn kỹ thuật.

9.4. Lưu ý khi vận hành

Người dùng nên tránh nhấn quá mạnh, dùng vật sắc nhọn hoặc vệ sinh bằng hóa chất không phù hợp.

Việc giữ bề mặt sạch, sử dụng đúng cách và theo dõi dấu hiệu giảm độ nhạy có thể giúp hạn chế hư hỏng sớm.

10. Khắc phục lỗi truyền thông giữa HMI LS và PLC

Không phải mọi lỗi xuất hiện trên màn hình đều bắt nguồn từ LCD, cảm ứng hoặc bo nguồn. Một số sự cố liên quan đến giao tiếp dữ liệu giữa HMI và PLC.

10.1. Dấu hiệu lỗi truyền thông

Các biểu hiện thường gặp gồm:

• Màn hình hiển thị cảnh báo mất kết nối.

• Dữ liệu trên giao diện không cập nhật.

• Một số thông số không đọc được.

• Lệnh điều khiển không được truyền đến PLC.

• Kết nối lúc được lúc mất.

10.2. Kiểm tra dây và đầu nối

Cần kiểm tra tình trạng cáp, đầu nối và sơ đồ chân theo giao thức đang sử dụng.

Nếu đường truyền đi qua môi trường có nhiễu điện cao, cần xem xét cách bố trí dây và các biện pháp chống nhiễu phù hợp.

10.3. Kiểm tra cấu hình truyền thông

Địa chỉ thiết bị, tốc độ truyền, giao thức và các thông số liên quan phải phù hợp giữa HMI và PLC.

Nếu cấu hình bị thay đổi, màn hình có thể mất kết nối dù phần cứng không bị hư hỏng.

10.4. Phân biệt lỗi màn hình và lỗi PLC

PLC mất nguồn, CPU dừng, lỗi cổng giao tiếp hoặc thiết bị ngoại vi có vấn đề đều có thể gây ra cảnh báo trên HMI.

Do đó, cần kiểm tra toàn bộ đường truyền dữ liệu trước khi kết luận màn hình bị hỏng.

11. Chính sách bảo hành sau sửa chữa màn hình HMI LS

Bảo hành là yếu tố quan trọng giúp doanh nghiệp an tâm hơn khi lựa chọn dịch vụ sửa chữa.

CATEC hướng đến việc làm rõ phạm vi sửa chữa, linh kiện thay thế và điều kiện bảo hành theo từng trường hợp cụ thể.

11.1. Bảo hành theo hạng mục

Thời hạn bảo hành phụ thuộc vào loại linh kiện, hạng mục sửa chữa và thỏa thuận giữa các bên.

Nếu áp dụng thời hạn bảo hành 3–6 tháng cho một số hạng mục, thông tin cụ thể cần được xác nhận trên phiếu bảo hành hoặc hồ sơ bàn giao.

Khách hàng nên kiểm tra thời hạn, phạm vi và điều kiện áp dụng trước khi nhận thiết bị.

11.2. Bảo hành linh kiện thay thế

Đối với LCD, tấm cảm ứng hoặc linh kiện bo mạch, điều kiện bảo hành cần được xác định theo loại linh kiện và chính sách áp dụng.

Cần phân biệt lỗi thuộc hạng mục đã sửa với những hư hỏng mới phát sinh do nguồn điện, va đập, nước xâm nhập hoặc điều kiện vận hành không phù hợp.

11.3. Tiếp nhận khi phát sinh lỗi

Khi màn hình gặp lại sự cố, khách hàng nên cung cấp thông tin sửa chữa trước đó, mô tả hiện tượng và hình ảnh hoặc video nếu có.

Thông tin này giúp kỹ thuật viên kiểm tra và xác định phạm vi xử lý phù hợp.

11.4. Lưu trữ hồ sơ sửa chữa

Hồ sơ nên bao gồm mã model, ngày sửa chữa, linh kiện đã thay, lỗi ban đầu và thời hạn bảo hành.

Đây là cơ sở để bộ phận bảo trì theo dõi tình trạng thiết bị và lập kế hoạch kiểm tra định kỳ.

12. Vì sao nên chọn dịch vụ sửa màn hình HMI LS tại CATEC?

Khi lựa chọn đơn vị sửa chữa, doanh nghiệp nên ưu tiên năng lực chẩn đoán, sự minh bạch về chi phí và quy trình kiểm tra sau sửa chữa.

12.1. Tập trung vào chẩn đoán đúng lỗi

Mỗi sự cố cần được đánh giá dựa trên biểu hiện thực tế và kết quả kiểm tra. Điều này giúp giảm nguy cơ thay nhầm linh kiện hoặc bỏ sót nguyên nhân gây lỗi.

12.2. Tư vấn phương án phù hợp

Tùy tình trạng thiết bị, phương án có thể là sửa bo nguồn, thay LCD, thay tấm cảm ứng hoặc xử lý đường tín hiệu.

Việc lựa chọn giải pháp cần cân nhắc hiệu quả kỹ thuật, chi phí và khả năng sử dụng lâu dài.

12.3. Hạn chế thay mới toàn bộ khi chưa cần thiết

Nếu chỉ một bộ phận bị hỏng và có thể sửa chữa hoặc thay thế linh kiện tương thích, doanh nghiệp có thể tránh được chi phí thay toàn bộ màn hình.

Tuy nhiên, quyết định cuối cùng cần dựa trên kết quả kiểm tra và mức độ hư hỏng thực tế.

12.4. Kiểm tra hoạt động sau sửa chữa

Thiết bị cần được kiểm tra các chức năng liên quan đến lỗi ban đầu trước khi bàn giao.

Việc kiểm tra giúp đánh giá khả năng hiển thị, cảm ứng, khởi động và giao tiếp trong phạm vi điều kiện thử nghiệm cho phép.

12.5. Tư vấn bảo dưỡng và phòng ngừa

Sau sửa chữa, khách hàng có thể được hướng dẫn kiểm tra nguồn cấp, vệ sinh đúng cách, hạn chế độ ẩm và theo dõi các dấu hiệu bất thường.

Bảo dưỡng phù hợp giúp giảm nguy cơ hư hỏng do môi trường và điều kiện vận hành

Chi Phí Sửa Chữa Màn Hình HMI LS Bị Liệt Cảm Ứng, Mất Độ Nhạy Và Lỗi LCD

Một trong những vấn đề được nhiều doanh nghiệp quan tâm khi màn hình HMI LS gặp sự cố là chi phí sửa chữa. Trên thực tế, mức chi phí sẽ phụ thuộc vào tình trạng hư hỏng cụ thể của thiết bị và phương án xử lý tối ưu.

Các yếu tố ảnh hưởng đến chi phí sửa chữa

Tình trạng hư hỏng của màn hình

Chi phí sửa chữa sẽ khác nhau tùy thuộc vào từng lỗi như:

• Liệt cảm ứng một phần.
• Liệt cảm ứng hoàn toàn.
• Mất độ nhạy cảm ứng.
• Màn hình bị sọc.
• LCD bị mờ.
• Màn hình trắng.
• Mất hiển thị.
• Hỏng bo điều khiển.

Thông thường, các lỗi liên quan đến cảm ứng sẽ có chi phí thấp hơn so với việc thay thế toàn bộ màn hình LCD.

Tình trạng linh kiện thay thế

Đối với một số dòng HMI LS đời cũ, linh kiện thay thế có thể không còn được sản xuất phổ biến. Điều này ảnh hưởng đến thời gian tìm kiếm và chi phí sửa chữa.

Thiết bị đã qua sửa chữa trước đó

Một số trường hợp thiết bị đã được sửa chữa tại các đơn vị không chuyên có thể gặp các vấn đề như:

• Đứt đường mạch.
• Thiếu linh kiện.
• Hàn nối không đúng kỹ thuật.
• Hỏng thêm các khu vực khác trên bo mạch.

Những trường hợp này thường cần nhiều thời gian xử lý hơn.

Giải pháp tiết kiệm chi phí

Trần Gia Automation luôn ưu tiên:

• Sửa chữa thay vì thay thế toàn bộ thiết bị.
• Khôi phục linh kiện còn khả năng hoạt động.
• Tư vấn phương án sửa chữa tối ưu nhất.
• Báo giá rõ ràng trước khi thực hiện.

Nhờ đó, khách hàng có thể tiết kiệm từ 40% đến 80% chi phí so với việc mua màn hình HMI mới.

Các Dấu Hiệu Thường Gặp Khi Màn Hình HMI LS Bị Liệt Cảm Ứng Và Lỗi Hiển Thị LCD

Màn hình HMI LS là thiết bị giao diện người máy được sử dụng phổ biến trong các hệ thống tự động hóa, dây chuyền sản xuất, máy đóng gói, máy ép nhựa, máy CNC, hệ thống xử lý nước và nhiều ứng dụng công nghiệp khác. Sau thời gian dài vận hành, thiết bị có thể phát sinh các lỗi liên quan đến cảm ứng và hiển thị, gây ảnh hưởng trực tiếp đến quá trình sản xuất.

Màn hình bị liệt cảm ứng hoàn toàn

Đây là lỗi khá phổ biến trên các dòng HMI LS hoạt động nhiều năm.

Biểu hiện:

• Không thể thao tác trên màn hình.
• Chạm vào màn hình không phản hồi.
• Các nút chức năng không hoạt động.
• Hệ thống vẫn hiển thị bình thường nhưng không điều khiển được.

Nguyên nhân thường gặp:

• Hỏng lớp cảm ứng.
• Đứt cáp touch.
• Hỏng mạch điều khiển cảm ứng.
• Lỗi bộ xử lý tín hiệu touch.

Màn hình bị mất độ nhạy cảm ứng

Ban đầu màn hình vẫn hoạt động nhưng độ nhạy giảm dần theo thời gian.

Dấu hiệu nhận biết:

• Phải nhấn nhiều lần mới nhận lệnh.
• Cảm ứng chậm.
• Vị trí chạm không chính xác.
• Một số khu vực trên màn hình bị liệt.

Nguyên nhân:

• Lớp cảm ứng bị lão hóa.
• Môi trường làm việc nhiều bụi bẩn.
• Độ ẩm cao.
• Mạch xử lý cảm ứng hoạt động không ổn định.

Màn hình LCD bị mờ hoặc tối

Lỗi hiển thị LCD thường xuất hiện sau nhiều năm vận hành liên tục.

Biểu hiện:

• Màn hình hiển thị mờ.
• Độ sáng giảm đáng kể.
• Hình ảnh không rõ nét.
• Khó quan sát trong môi trường sáng.

Nguyên nhân:

• Đèn nền LCD suy giảm tuổi thọ.
• Hỏng mạch điều khiển đèn nền.
• Lỗi nguồn cấp cho LCD.

Màn hình bị sọc, nhòe hoặc mất hiển thị

Một số trường hợp màn hình vẫn hoạt động nhưng hiển thị không chính xác.

Biểu hiện:

• Xuất hiện sọc ngang hoặc sọc dọc.
• Hình ảnh bị méo.
• Màn hình trắng.
• Mất hiển thị hoàn toàn.

Nguyên nhân:

• Hỏng panel LCD.
• Hỏng cáp tín hiệu.
• Hỏng bo xử lý hình ảnh.
• Đứt mạch điều khiển.

Việc phát hiện và sửa chữa sớm sẽ giúp giảm thiểu nguy cơ hư hỏng lan rộng, tiết kiệm đáng kể chi phí cho doanh nghiệp.

Những Lưu Ý Giúp Kéo Dài Tuổi Thọ Màn Hình HMI LS

Để hạn chế các sự cố như liệt cảm ứng, mất độ nhạy hoặc lỗi hiển thị LCD, doanh nghiệp nên thực hiện bảo trì và sử dụng thiết bị đúng cách.

Hạn chế tác động mạnh lên màn hình cảm ứng

Trong quá trình vận hành:

• Không dùng vật sắc nhọn để thao tác.
• Không tác động lực mạnh lên màn hình.
• Tránh va đập trong quá trình tháo lắp.

Điều này giúp kéo dài tuổi thọ lớp cảm ứng và màn hình LCD.

Kiểm tra nguồn điện định kỳ

Nguồn điện không ổn định là nguyên nhân gây ra nhiều lỗi trên HMI.

Do đó cần:

• Kiểm tra điện áp cấp thường xuyên.
• Sử dụng nguồn công nghiệp chất lượng cao.
• Trang bị thiết bị chống sét lan truyền.

Vệ sinh thiết bị định kỳ

Bụi bẩn và hơi ẩm tích tụ lâu ngày có thể gây:

• Giảm độ nhạy cảm ứng.
• Tăng nhiệt độ bo mạch.
• Oxy hóa linh kiện.
• Giảm tuổi thọ thiết bị.

Nên vệ sinh thiết bị định kỳ từ 3 đến 6 tháng một lần.

Duy trì nhiệt độ làm việc phù hợp

Nhiệt độ quá cao sẽ ảnh hưởng đến:

• LCD.
• Mặt cảm ứng.
• IC nguồn.
• CPU xử lý.

Nên đảm bảo hệ thống tủ điện có quạt làm mát hoặc hệ thống thông gió phù hợp.

Thực hiện bảo trì định kỳ

Việc kiểm tra định kỳ giúp phát hiện sớm:

• Tụ điện suy giảm.
• Đèn nền yếu.
• Cảm ứng bắt đầu mất độ nhạy.
• Linh kiện có dấu hiệu quá nhiệt.

Qua đó giúp doanh nghiệp tránh được các sự cố dừng máy đột xuất và kéo dài tuổi thọ của màn hình HMI LS

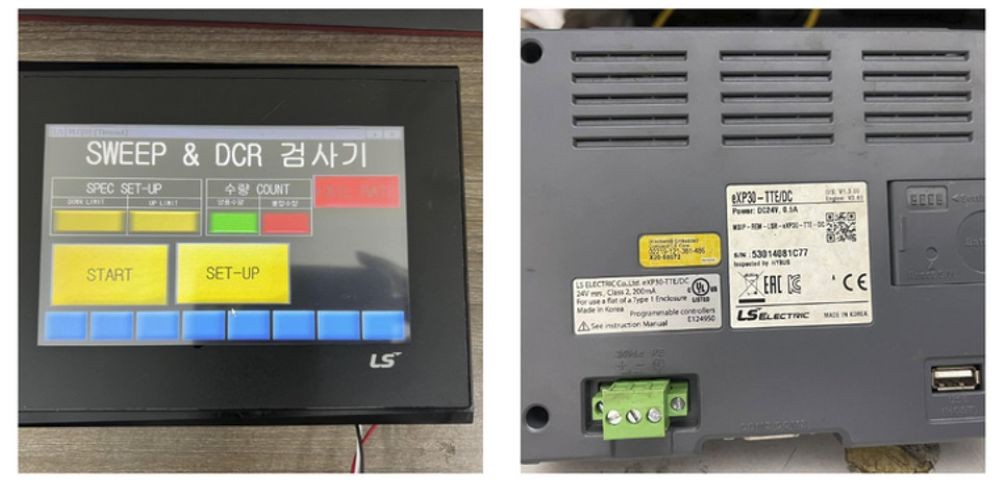

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

• CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC

• Holine : 0913121308

• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM

• Email: catec.tech@gmail.com

• Website: www.catecvn.com

• Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)

• Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.

• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
