Màn hình HMI Proface là thiết bị giao tiếp quan trọng giữa người vận hành và hệ thống máy móc trong các nhà máy sản xuất công nghiệp. Thiết bị giúp hiển thị thông số kỹ thuật, cảnh báo lỗi, trạng thái hoạt động và hỗ trợ điều khiển dây chuyền tự động hóa. Tuy nhiên, sau thời gian dài sử dụng trong môi trường có nhiệt độ cao, bụi bẩn, độ ẩm và rung động liên tục, màn hình Proface có thể xuất hiện tình trạng mờ chữ, ố vàng, loang màu, nám LCD hoặc hiển thị không rõ nét. Những dấu hiệu này không chỉ gây khó khăn khi thao tác mà còn ảnh hưởng đến khả năng giám sát, kiểm soát và xử lý sự cố trong quá trình sản xuất.

Đối với doanh nghiệp, việc thay mới toàn bộ màn hình HMI khi thiết bị bị mờ chữ hoặc ố nám có thể làm phát sinh chi phí đáng kể, đặc biệt với những model đã sử dụng lâu năm hoặc có chương trình điều khiển riêng. Vì vậy, lựa chọn phương án kiểm tra chính xác nguyên nhân, sửa chữa đúng bộ phận và thay thế linh kiện khi cần thiết là giải pháp giúp tối ưu ngân sách mà vẫn bảo đảm hiệu quả vận hành.

CATEC cung cấp dịch vụ kiểm tra, sửa chữa và thay thế linh kiện màn hình công nghiệp Proface theo tình trạng thực tế. Các hạng mục xử lý có thể bao gồm kiểm tra LCD, đèn nền, tấm cảm ứng, cáp tín hiệu, bo nguồn và những thành phần liên quan đến chất lượng hiển thị. Mục tiêu là xác định đúng nguyên nhân gây mờ chữ, ố nám hoặc loang hình, từ đó đưa ra phương án sửa chữa phù hợp, hạn chế thay linh kiện không cần thiết và giúp doanh nghiệp tiết kiệm chi phí.

Dịch vụ Sửa chữa màn hình HMI Proface hướng đến các nhà máy, xưởng sản xuất, đơn vị bảo trì thiết bị và kỹ thuật viên tự động hóa đang gặp sự cố về hiển thị. Tùy model, mức độ hư hỏng, tình trạng linh kiện và yêu cầu kỹ thuật, CATEC hỗ trợ tư vấn phương án khắc phục, báo giá theo hạng mục và kiểm tra thiết bị sau sửa chữa. Bài viết dưới đây sẽ phân tích nguyên nhân, dấu hiệu nhận biết, giải pháp xử lý và những lưu ý giúp doanh nghiệp khắc phục tình trạng màn hình Proface mờ chữ, ố nám với chi phí tối ưu.

1. Tổng quan về màn hình HMI Proface

Proface là thương hiệu thiết bị giao diện người-máy được sử dụng trong nhiều ứng dụng tự động hóa công nghiệp. Màn hình HMI Proface cho phép người vận hành theo dõi trạng thái máy, nhập thông số, điều chỉnh chế độ làm việc, giám sát cảnh báo và giao tiếp với PLC hoặc các thiết bị điều khiển khác.

Tùy theo dòng sản phẩm và thế hệ thiết bị, HMI Proface có thể sử dụng các công nghệ hiển thị, cấu trúc phần cứng, phương thức truyền thông và kích thước màn hình khác nhau. Vì vậy, khi phát sinh lỗi mờ chữ hoặc ố nám, cần xác định chính xác model trước khi lựa chọn linh kiện thay thế.

1.1. Vai trò của HMI Proface trong sản xuất

Màn hình HMI Proface thường được sử dụng trong các hệ thống như:

• Máy đóng gói, máy dán nhãn và máy chiết rót.

• Dây chuyền lắp ráp và kiểm tra sản phẩm.

• Máy gia công cơ khí và thiết bị điều khiển tự động.

• Hệ thống giám sát nhiệt độ, áp suất và lưu lượng.

• Máy sản xuất linh kiện điện tử.

• Hệ thống điều khiển băng tải, động cơ và thiết bị phụ trợ.

• Các dây chuyền sản xuất thực phẩm, nhựa và bao bì.

Trên màn hình, người vận hành có thể theo dõi thông số vận hành, xem trạng thái đầu vào và đầu ra, kiểm tra cảnh báo, nhập công thức sản xuất hoặc chuyển đổi chế độ làm việc tùy theo cấu hình chương trình.

Khi màn hình hiển thị rõ ràng, quá trình vận hành được thực hiện thuận lợi. Ngược lại, nếu chữ bị mờ, hình ảnh loang màu hoặc vùng hiển thị bị tối, người vận hành có thể đọc sai thông số, khó nhận biết cảnh báo và mất nhiều thời gian thao tác.

1.2. Vì sao chất lượng hiển thị rất quan trọng?

Chất lượng hiển thị ảnh hưởng trực tiếp đến khả năng quan sát và điều khiển thiết bị. Những thông số như nhiệt độ, tốc độ, áp suất, thời gian và số lượng sản phẩm cần được hiển thị rõ ràng để người vận hành đưa ra quyết định phù hợp.

Nếu chữ bị mờ hoặc nền màn hình xuất hiện các vùng ố nám, khả năng nhận biết thông tin có thể giảm đáng kể, đặc biệt trong môi trường thiếu sáng hoặc khi màn hình được lắp đặt ở khoảng cách xa.

Trong một số ứng dụng, lỗi hiển thị còn khiến kỹ thuật viên khó đọc cảnh báo hoặc xác định trạng thái bất thường của máy.

Do đó, khi phát hiện HMI Proface có dấu hiệu xuống cấp, doanh nghiệp nên kiểm tra sớm thay vì tiếp tục sử dụng cho đến khi màn hình mất hoàn toàn khả năng hiển thị.

2. Dấu hiệu nhận biết màn hình HMI Proface bị mờ chữ và ố nám

Màn hình Proface có thể phát sinh nhiều biểu hiện khác nhau tùy theo bộ phận bị ảnh hưởng. Việc nhận diện chính xác triệu chứng ban đầu giúp kỹ thuật viên khoanh vùng nguyên nhân và hạn chế các thao tác sửa chữa không cần thiết.

2.1. Sửa chữa màn hình HMI Proface Chữ hiển thị mờ, khó đọc

Đây là tình trạng các ký tự, số liệu hoặc biểu tượng trên màn hình không còn sắc nét như ban đầu.

Một số biểu hiện thường gặp:

• Chữ hiển thị nhạt hơn bình thường.

• Các đường nét của ký tự không rõ.

• Hình ảnh thiếu độ tương phản.

• Một số khu vực dễ đọc nhưng khu vực khác bị mờ.

• Chữ khó nhìn khi môi trường có ánh sáng mạnh.

• Độ sáng màn hình giảm dù thiết bị vẫn hoạt động.

Nguyên nhân có thể liên quan đến đèn nền suy giảm, LCD xuống cấp, cài đặt độ sáng, cáp tín hiệu hoặc mạch điều khiển hiển thị.

Không nên mặc định mọi trường hợp chữ mờ đều phải thay LCD. Cần kiểm tra từng bộ phận để xác định giải pháp phù hợp.

2.2. Sửa chữa màn hình HMI Proface xuất hiện vết ố vàng hoặc ố nâu

Vết ố vàng thường xuất hiện dưới dạng những vùng màu khác biệt so với nền hiển thị bình thường. Một số màn hình có thể xuất hiện vùng ố ở cạnh, góc hoặc khu vực thường xuyên chịu nhiệt.

Những nguyên nhân cần xem xét gồm lão hóa vật liệu, nhiệt độ vận hành cao, ảnh hưởng từ độ ẩm, suy giảm lớp quang học hoặc hư hỏng bên trong cụm LCD.

Nếu vết ố xuất hiện ngay cả khi giao diện hiển thị thay đổi, khả năng lỗi nằm ở phần cứng hiển thị cần được kiểm tra kỹ.

Nếu chỉ có một vùng màu bất thường, kỹ thuật viên cần đánh giá mức độ lan rộng và tình trạng LCD trước khi quyết định sửa chữa hoặc thay thế.

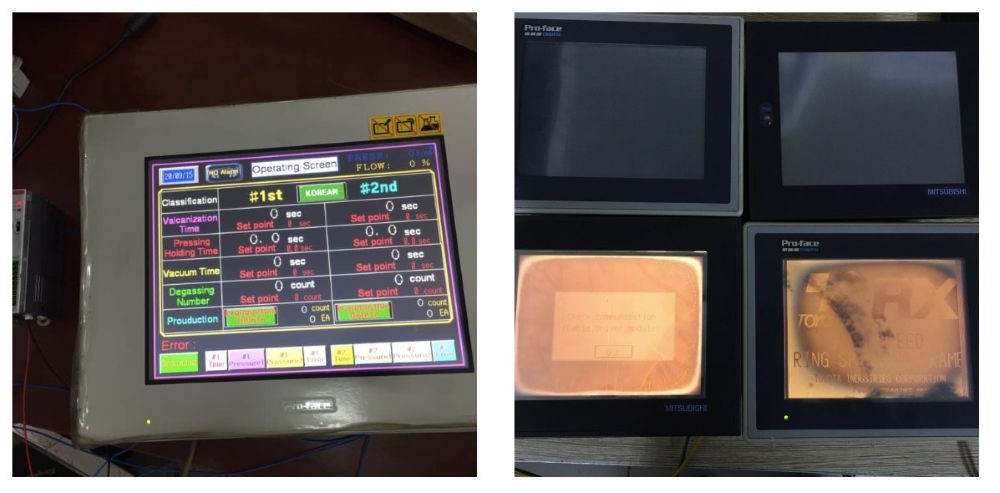

2.3. Sửa chữa màn hình HMI Proface bị nám, loang màu

Lỗi nám hoặc loang màu có thể tạo thành những vùng đậm nhạt không đồng đều, khiến nền hiển thị bị biến dạng.

Biểu hiện thường thấy gồm:

• Vùng đen hoặc xám xuất hiện bất thường.

• Nền trắng không còn đồng nhất.

• Màu sắc hiển thị sai lệch.

• Xuất hiện các mảng loang như vết nước.

• Vùng nám tăng dần theo thời gian.

• Một số khu vực hiển thị tối hơn những khu vực khác.

Nguyên nhân có thể liên quan đến LCD, lớp phân cực, vật liệu quang học hoặc tác động từ nhiệt độ và độ ẩm. Với trường hợp có dấu hiệu chất lỏng xâm nhập, cần kiểm tra kỹ vì sự cố có thể ảnh hưởng đến nhiều bộ phận khác.

3. Nguyên nhân khiến HMI Proface bị mờ chữ và ố nám

Để khắc phục hiệu quả, kỹ thuật viên cần xác định nguyên nhân gốc. Nếu chỉ xử lý bề mặt hoặc tăng độ sáng trong khi linh kiện đã xuống cấp, tình trạng mờ chữ có thể tiếp tục xuất hiện.

3.1. LCD bị lão hóa sau thời gian dài sử dụng

LCD là bộ phận trực tiếp tạo ra hình ảnh hiển thị. Sau thời gian dài vận hành, đặc tính quang học của màn hình có thể thay đổi, làm giảm độ tương phản hoặc gây ra các vùng hiển thị không đồng đều.

Tuổi thọ thực tế phụ thuộc vào loại LCD, số giờ hoạt động, nhiệt độ, độ ẩm và điều kiện lắp đặt.

Nếu LCD đã xuống cấp nghiêm trọng, việc điều chỉnh độ sáng hoặc vệ sinh bên ngoài thường không thể khôi phục hoàn toàn chất lượng hiển thị ban đầu.

3.2. Đèn nền suy giảm độ sáng

Đèn nền có nhiệm vụ chiếu sáng màn hình để người dùng nhìn rõ nội dung. Tùy model, thiết bị có thể sử dụng công nghệ đèn nền khác nhau.

Khi đèn nền suy giảm, màn hình có thể tối hơn, chữ khó đọc hoặc độ sáng không đồng đều.

Trong trường hợp này, kỹ thuật viên cần kiểm tra hệ thống đèn nền và mạch cấp nguồn liên quan. Nếu xác định bộ phận đèn nền bị hỏng, phương án thay thế phải phù hợp với cấu trúc thiết bị.

3.3. Nhiệt độ môi trường quá cao

Nhiệt độ là yếu tố có thể ảnh hưởng đến tuổi thọ của LCD, đèn nền, vật liệu quang học và các linh kiện điện tử.

Màn hình lắp gần động cơ, bộ gia nhiệt, biến tần hoặc bên trong tủ điện thông gió kém có thể chịu nhiệt độ cao hơn mức khuyến nghị.

Trong thời gian dài, điều kiện này có thể góp phần gây suy giảm chất lượng hiển thị hoặc làm tăng nguy cơ hư hỏng linh kiện.

Khi sửa chữa, ngoài việc xử lý bộ phận bị lỗi, doanh nghiệp cần xem xét lại vị trí lắp đặt và khả năng tản nhiệt.

3.4. Độ ẩm và hơi nước xâm nhập

Môi trường có độ ẩm cao, hơi nước hoặc nước bắn vào có thể gây ảnh hưởng đến màn hình công nghiệp nếu khả năng bảo vệ của thiết bị không phù hợp với điều kiện sử dụng.

Độ ẩm có thể làm oxy hóa đầu nối, ảnh hưởng đến lớp quang học hoặc gây hư hỏng mạch điện tử.

Nếu màn hình có dấu hiệu hơi nước bên trong, không nên tiếp tục cấp nguồn để thử nhiều lần. Cần ngắt nguồn theo quy trình an toàn và kiểm tra tình trạng thiết bị.

3.5. Nguồn điện không ổn định

Nguồn điện không đúng thông số hoặc dao động bất thường có thể ảnh hưởng đến mạch nguồn và hệ thống hiển thị.

Một số biểu hiện như màn hình chớp tắt, độ sáng thay đổi hoặc tự khởi động lại có thể liên quan đến nguồn cấp.

Tuy nhiên, nguồn điện không ổn định không phải nguyên nhân duy nhất gây ố nám LCD. Cần kiểm tra thực tế để phân biệt lỗi nguồn với lỗi phần cứng hiển thị.

3.6. Cáp tín hiệu hoặc đầu nối xuống cấp

Cáp kết nối giữa LCD và bo xử lý có thể bị lỏng, oxy hóa hoặc hư hỏng theo thời gian.

Khi tín hiệu hiển thị không ổn định, màn hình có thể xuất hiện sọc, nhấp nháy hoặc sai lệch hình ảnh.

Trong trường hợp này, việc kiểm tra và xử lý cáp có thể tiết kiệm chi phí hơn so với thay toàn bộ LCD.

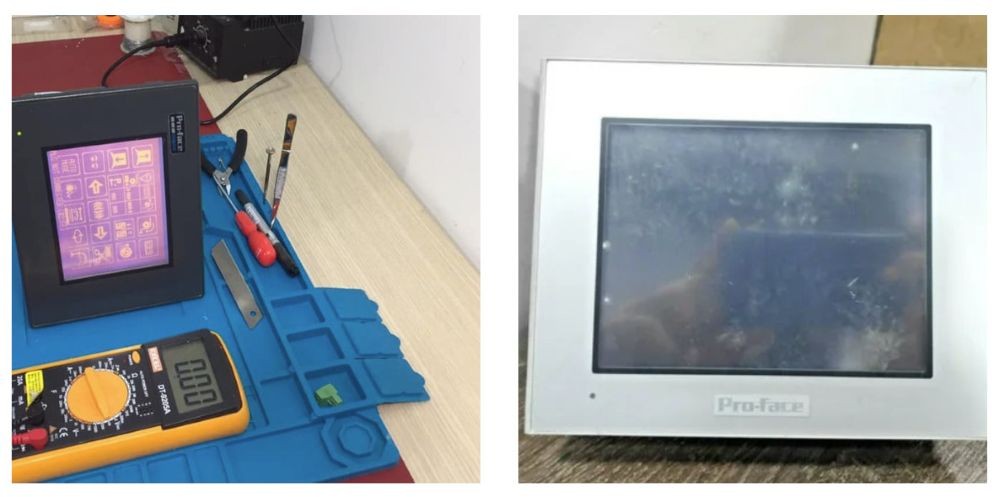

3.7. Bề mặt kính bị bẩn hoặc trầy xước

Không phải tất cả trường hợp màn hình mờ đều do hư hỏng bên trong. Bụi bẩn, dầu mỡ, dấu vân tay hoặc lớp phủ bề mặt xuống cấp có thể khiến hình ảnh khó quan sát.

Nếu nguyên nhân chỉ nằm ở bề mặt bên ngoài, vệ sinh đúng cách có thể cải thiện khả năng quan sát.

Tuy nhiên, cần phân biệt bụi bẩn bên ngoài với vết ố nằm bên trong lớp kính, tấm cảm ứng hoặc LCD. Không sử dụng dung môi mạnh hoặc dụng cụ cứng để cạo bề mặt vì có thể làm hỏng lớp phủ.

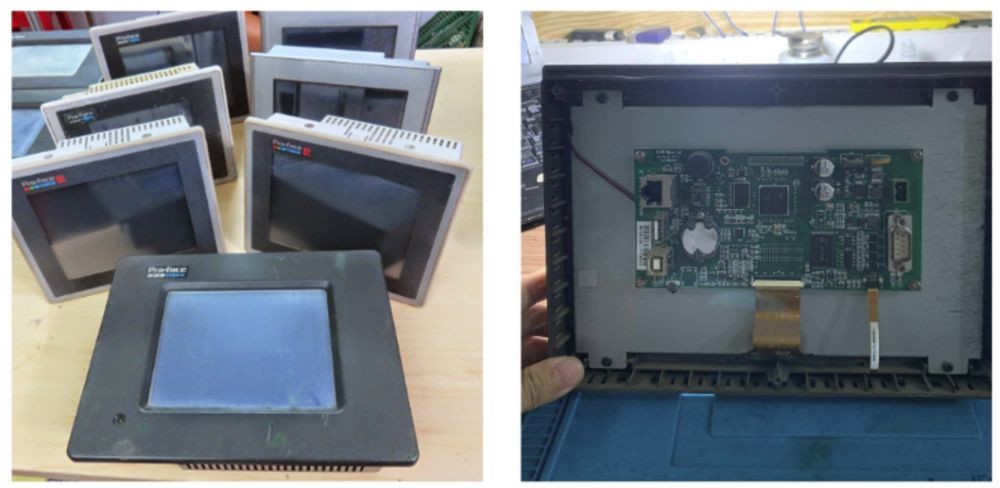

3.8. Linh kiện bên trong xuống cấp

Ngoài LCD và đèn nền, một số linh kiện trên bo nguồn hoặc bo điều khiển có thể suy giảm theo thời gian.

Nếu điện áp cấp cho hệ thống hiển thị không ổn định, chất lượng hình ảnh có thể bị ảnh hưởng.

Kỹ thuật viên cần kiểm tra các đường nguồn và tín hiệu liên quan trước khi quyết định sửa chữa hoặc thay thế.

4. Cách phân biệt lỗi LCD, đèn nền và kính cảm ứng

Phân biệt đúng bộ phận bị hư hỏng là bước quan trọng để tối ưu chi phí sửa chữa màn hình HMI Proface.

4.1. Trường hợp lỗi đèn nền

Dấu hiệu thường gặp là màn hình tối, nội dung khó nhìn nhưng có thể vẫn tồn tại hình ảnh bên dưới.

Kỹ thuật viên cần kiểm tra đèn nền, mạch điều khiển và nguồn cấp. Không nên chỉ dựa vào việc màn hình tối để kết luận phải thay LCD.

4.2. Trường hợp LCD bị hỏng

LCD có thể xuất hiện sọc, vết đen, loang màu, vùng hiển thị bất thường hoặc mất hình.

Nếu các dấu hiệu này tồn tại ổn định và không thay đổi khi kiểm tra kết nối, khả năng LCD bị hỏng cần được xem xét.

Tuy nhiên, cáp tín hiệu hoặc bo điều khiển cũng có thể tạo ra một số biểu hiện tương tự. Vì vậy, cần chẩn đoán trước khi thay thế.

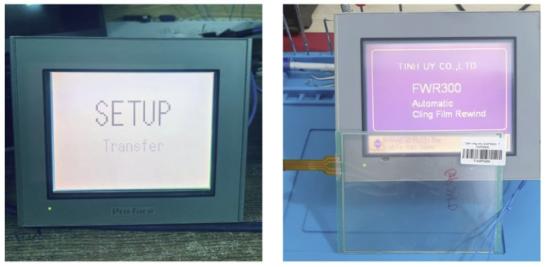

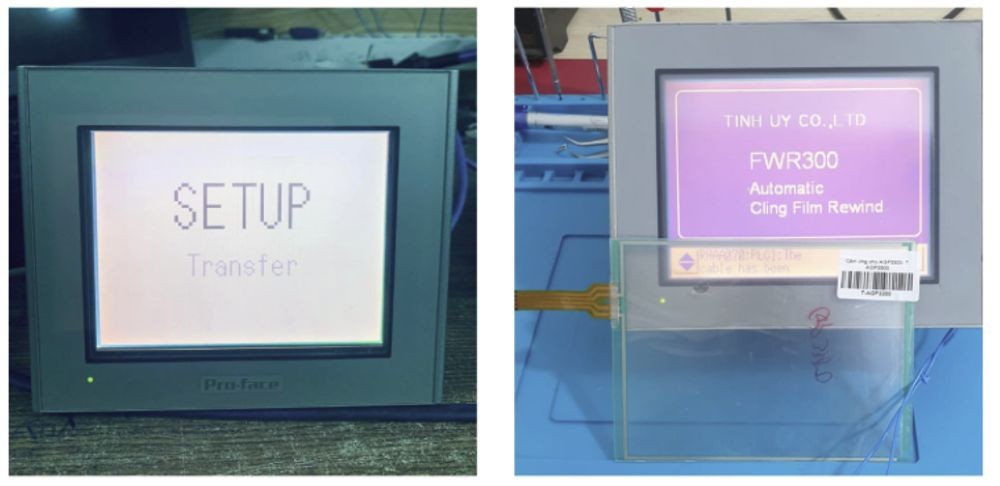

4.3. Trường hợp kính hoặc tấm cảm ứng bị lỗi

Nếu bề mặt có vết xước, nứt hoặc lớp cảm ứng bị xuống cấp, thao tác chạm có thể không chính xác.

Tùy cấu trúc model, kính bảo vệ, tấm cảm ứng và LCD có thể là các bộ phận riêng biệt hoặc được tích hợp thành cụm. Điều này ảnh hưởng trực tiếp đến phương án thay thế và chi phí.

4.4. Trường hợp lỗi do cài đặt

Một số model có chức năng điều chỉnh độ sáng. Nếu mức sáng được cài đặt quá thấp, màn hình có thể khó quan sát dù phần cứng vẫn bình thường.

Kỹ thuật viên nên kiểm tra cài đặt theo hướng dẫn của nhà sản xuất trước khi tiến hành sửa chữa phần cứng.

5. Giải pháp khắc phục lỗi hiển thị mờ chữ trên HMI Proface

Tùy nguyên nhân, phương án xử lý có thể bắt đầu từ điều chỉnh cài đặt, vệ sinh đúng cách, sửa mạch nguồn, xử lý cáp tín hiệu hoặc thay linh kiện.

5.1. Kiểm tra và điều chỉnh độ sáng

Nếu màn hình vẫn hiển thị rõ nhưng độ sáng thấp, cần kiểm tra mức điều chỉnh độ sáng theo tài liệu của model.

Không nên tăng độ sáng lên mức tối đa liên tục nếu không cần thiết, đặc biệt khi thiết bị đã có dấu hiệu xuống cấp.

Nếu điều chỉnh không cải thiện tình trạng, cần kiểm tra phần cứng.

5.2. Vệ sinh bề mặt đúng cách

Trước tiên, cần thực hiện theo hướng dẫn của nhà sản xuất và quy trình an toàn của nhà máy.

Sử dụng khăn mềm, sạch và dung dịch vệ sinh phù hợp với bề mặt thiết bị. Tránh phun trực tiếp chất lỏng lên màn hình hoặc để nước chảy vào khe hở.

Không dùng vật nhọn, giấy nhám hoặc hóa chất có thể làm hỏng lớp phủ.

Nếu vết ố nằm bên trong cụm hiển thị, vệ sinh bên ngoài sẽ không xử lý được nguyên nhân.

5.3. Kiểm tra nguồn cấp và mạch điều khiển

Nếu màn hình mờ kèm theo hiện tượng chớp tắt hoặc độ sáng thay đổi, cần kiểm tra nguồn cấp và các đường điện áp liên quan.

Việc đo kiểm bên trong nên do kỹ thuật viên có chuyên môn thực hiện, với thiết bị đo phù hợp và biện pháp bảo đảm an toàn.

5.4. Sửa chữa cáp tín hiệu

Nếu xác định nguyên nhân nằm ở cáp hoặc đầu nối, kỹ thuật viên có thể vệ sinh đầu nối theo quy trình phù hợp, cố định lại kết nối hoặc thay cáp tương thích.

Sau khi xử lý, cần kiểm tra lại chất lượng hiển thị và theo dõi khả năng hoạt động ổn định.

5.5. Thay đèn nền khi cần thiết

Nếu đèn nền bị hỏng hoặc suy giảm nghiêm trọng, thay thế bộ phận phù hợp có thể cải thiện độ sáng.

Linh kiện phải tương thích với model, cấu trúc lắp đặt và thông số điện.

Sau thay thế, cần kiểm tra độ sáng, độ đồng đều và hoạt động của mạch điều khiển.

5.6. Thay LCD khi không còn khả năng phục hồi

Khi LCD bị hỏng nghiêm trọng, xuất hiện vùng nám cố định hoặc loang màu không thể khắc phục bằng phương án khác, thay LCD có thể là lựa chọn hợp lý.

Trước khi thay, cần xác minh mã linh kiện và tính tương thích để tránh phát sinh lỗi sau lắp đặt.

Dịch vụ Sửa chữa màn hình HMI Proface tại CATEC hướng đến việc xác định đúng bộ phận cần xử lý, giúp doanh nghiệp tránh thay cả cụm màn hình khi chỉ một thành phần bị hỏng.

6. Khắc phục triệt để tình trạng ố nám LCD Proface

Ố nám LCD là một trong những lỗi gây khó chịu nhất vì thường ảnh hưởng trực tiếp đến nền hiển thị và có thể lan rộng theo thời gian tùy nguyên nhân.

6.1. Xác định vị trí và phạm vi vết nám

Kỹ thuật viên cần xác định vết nám nằm trên bề mặt ngoài, trong lớp kính, trên tấm cảm ứng hay bên trong LCD.

Nếu vết bẩn chỉ nằm ngoài bề mặt, có thể vệ sinh đúng cách. Nếu vết nám xuất phát từ lớp quang học bên trong hoặc LCD, cần đánh giá khả năng sửa chữa hoặc thay thế.

6.2. Kiểm tra dấu hiệu ảnh hưởng bởi nhiệt

Nếu vùng nám xuất hiện gần khu vực tỏa nhiệt hoặc thiết bị thường xuyên vận hành trong điều kiện nóng, cần kiểm tra nhiệt độ lắp đặt và khả năng thông gió.

Việc thay LCD mà không cải thiện môi trường vận hành có thể khiến thiết bị mới tiếp tục chịu tác động bất lợi.

6.3. Kiểm tra dấu hiệu ẩm hoặc nước xâm nhập

Nếu màn hình từng tiếp xúc với nước, hơi nước hoặc môi trường ngưng tụ, cần kiểm tra cả lớp hiển thị và mạch điện tử.

Không nên tiếp tục bật thiết bị nhiều lần khi nghi ngờ có hơi ẩm bên trong.

6.4. Đánh giá khả năng sửa chữa

Không phải tất cả vết nám đều có thể xử lý bằng cách vệ sinh hoặc sửa chữa linh kiện.

Nếu lớp quang học hoặc LCD bị hư hỏng không thể phục hồi ổn định, thay thế linh kiện tương thích có thể là phương án phù hợp hơn.

6.5. Kiểm tra sau xử lý

Sau sửa chữa, cần đánh giá độ đồng đều của nền hiển thị, độ rõ của chữ và khả năng quan sát ở các mức sáng phù hợp.

Nếu màn hình sử dụng nhiều giao diện khác nhau, nên kiểm tra các trang vận hành quan trọng để bảo đảm thông tin được hiển thị rõ ràng.

7. Dịch vụ Sửa chữa màn hình HMI Proface tại CATEC

CATEC cung cấp dịch vụ kiểm tra và xử lý các lỗi hiển thị trên màn hình công nghiệp Proface theo tình trạng thực tế của thiết bị.

Các hạng mục có thể tiếp nhận tùy model và khả năng kỹ thuật bao gồm:

• Kiểm tra màn hình Proface mờ chữ.

• Khắc phục lỗi hiển thị tối, thiếu sáng.

• Kiểm tra tình trạng LCD bị ố vàng hoặc loang màu.

• Sửa lỗi sọc ngang, sọc dọc và nhấp nháy.

• Kiểm tra hệ thống đèn nền.

• Sửa chữa bo nguồn và các đường điện áp liên quan.

• Kiểm tra cáp tín hiệu và đầu nối.

• Thay LCD phù hợp khi cần thiết.

• Thay tấm cảm ứng bị liệt hoặc hư hỏng.

• Kiểm tra chức năng cảm ứng sau sửa chữa.

• Kiểm tra lỗi khởi động hoặc mất hiển thị.

• Hỗ trợ đánh giá khả năng bảo toàn dữ liệu và cấu hình.

Mỗi thiết bị được đánh giá theo mã model, hiện tượng lỗi và mức độ hư hỏng. Phương án sửa chữa cần được xác nhận trước khi thực hiện các hạng mục có chi phí.

7.1. Kiểm tra đúng nguyên nhân

CATEC định hướng xác định nguyên nhân trước khi đề xuất thay linh kiện. Điều này giúp tránh trường hợp thay LCD trong khi lỗi thực tế nằm ở nguồn cấp hoặc cáp tín hiệu.

7.2. Tối ưu chi phí sửa chữa

Nếu lỗi có thể xử lý bằng cách sửa bo mạch, thay cáp hoặc thay một bộ phận riêng biệt, doanh nghiệp có thể tránh phải thay toàn bộ thiết bị.

Tuy nhiên, phương án tiết kiệm phải đi kèm với tính ổn định và khả năng tương thích. Không nên sử dụng linh kiện không phù hợp chỉ vì giá thấp.

7.3. Kiểm tra chức năng sau sửa chữa

Sau khi xử lý, thiết bị cần được kiểm tra theo phạm vi sửa chữa đã thống nhất.

Đối với lỗi mờ chữ, cần đánh giá độ sáng và độ rõ của ký tự. Đối với lỗi ố nám, cần kiểm tra các vùng hiển thị bất thường. Nếu có thay tấm cảm ứng, cần kiểm tra khả năng nhận thao tác.

7.4. Tư vấn bảo hành theo hạng mục

Điều kiện bảo hành được xác nhận theo loại linh kiện, công việc thực hiện và thỏa thuận với khách hàng.

Khách hàng nên yêu cầu ghi rõ hạng mục sửa chữa, thời hạn bảo hành và các điều kiện áp dụng trong hồ sơ bàn giao.

8. Quy trình sửa màn hình Proface mờ chữ, ố nám

Quy trình rõ ràng giúp khách hàng nắm được tình trạng thiết bị, kiểm soát chi phí và theo dõi chất lượng sau sửa chữa.

8.1. Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp model, mô tả hiện tượng lỗi, thời gian sử dụng và điều kiện vận hành.

Hình ảnh hoặc video thực tế giúp kỹ thuật viên nhận biết triệu chứng ban đầu và chuẩn bị phương án kiểm tra.

8.2. Bước 2: Kiểm tra bên ngoài

Thiết bị được kiểm tra bề mặt, vỏ, đầu nối, dấu hiệu va đập, nứt vỡ hoặc ảnh hưởng bởi độ ẩm.

Nếu có dấu hiệu chập điện hoặc nước xâm nhập, cần ưu tiên kiểm tra an toàn trước khi cấp nguồn.

8.3. Bước 3: Kiểm tra phần cứng

Kỹ thuật viên đánh giá tình trạng LCD, đèn nền, cáp tín hiệu, bo nguồn và các bộ phận liên quan tùy theo biểu hiện lỗi.

Việc kiểm tra được thực hiện theo yêu cầu kỹ thuật của model, tránh kết luận chỉ dựa trên hình thức bên ngoài.

8.4. Bước 4: Báo phương án và chi phí

Sau khi xác định phạm vi hư hỏng, khách hàng được thông tin về hạng mục sửa chữa, linh kiện cần thay và chi phí dự kiến.

Nếu thiết bị có chương trình đặc thù hoặc linh kiện khó tìm, các yếu tố ảnh hưởng đến thời gian xử lý cần được trao đổi rõ ràng.

8.5. Bước 5: Tiến hành sửa chữa

Sau khi thống nhất phương án, kỹ thuật viên thực hiện sửa chữa hoặc thay thế linh kiện phù hợp.

Đối với những thao tác có nguy cơ ảnh hưởng đến dữ liệu, cần đánh giá khả năng sao lưu và phương án phục hồi trước khi thực hiện.

8.6. Bước 6: Kiểm tra sau sửa chữa

Thiết bị được kiểm tra độ sáng, chất lượng hiển thị, độ đồng đều màu sắc và các chức năng liên quan đến lỗi ban đầu.

Nếu sửa lỗi cảm ứng, cần kiểm tra nhiều vùng thao tác. Nếu xử lý lỗi truyền thông, cần xác minh khả năng kết nối khi có đủ điều kiện thử nghiệm.

8.7. Bước 7: Bàn giao thiết bị

Khi hoàn thành, khách hàng được cung cấp thông tin về hạng mục đã xử lý, linh kiện thay thế và điều kiện bảo hành.

Doanh nghiệp nên lưu hồ sơ sửa chữa để phục vụ quản lý thiết bị và bảo trì định kỳ.

9. Chi phí sửa màn hình HMI Proface mờ chữ, ố nám

Chi phí sửa chữa phụ thuộc vào model, tình trạng hư hỏng và loại linh kiện cần thay. Vì vậy, không thể áp dụng một mức giá cố định cho tất cả trường hợp.

9.1. Chi phí vệ sinh và kiểm tra

Nếu nguyên nhân chỉ nằm ở bề mặt ngoài hoặc kết nối có thể xử lý theo quy trình phù hợp, chi phí có thể thấp hơn so với trường hợp cần thay linh kiện.

Tuy nhiên, việc vệ sinh chỉ có tác dụng khi nguyên nhân thực sự là bụi bẩn hoặc chất bám trên bề mặt.

9.2. Chi phí sửa bo nguồn

Chi phí phụ thuộc vào vị trí hư hỏng, loại linh kiện và mức độ can thiệp cần thiết.

Nếu bo mạch hư hỏng nghiêm trọng hoặc có nhiều thành phần bị ảnh hưởng, kỹ thuật viên cần đánh giá khả năng sửa chữa so với phương án thay thế.

9.3. Chi phí thay đèn nền

Mức chi phí phụ thuộc vào loại đèn nền, cấu trúc màn hình và độ sẵn có của linh kiện.

Trước khi thay, cần xác minh rằng lỗi thực sự nằm ở đèn nền thay vì LCD hoặc mạch điều khiển.

9.4. Chi phí thay LCD

LCD có thể chiếm tỷ trọng đáng kể trong tổng chi phí sửa chữa, đặc biệt với model cũ hoặc có cấu trúc đặc biệt.

Doanh nghiệp nên cung cấp đầy đủ mã model để được kiểm tra khả năng tìm linh kiện tương thích và nhận báo giá phù hợp.

9.5. Những yếu tố giúp tối ưu ngân sách

Để giảm chi phí, doanh nghiệp nên:

• Cung cấp đúng mã model ngay từ đầu.

• Mô tả chính xác biểu hiện lỗi.

• Gửi hình ảnh hoặc video nếu có.

• Không tự ý tháo thiết bị khi chưa có chuyên môn.

• Sao lưu chương trình khi thiết bị còn hoạt động và hệ thống cho phép.

• Kiểm tra điều kiện bảo hành hiện có.

• So sánh phương án sửa chữa với thay mới.

• Xem xét nguyên nhân môi trường để hạn chế lỗi tái phát.

Cách tiếp cận phù hợp là xác định đúng lỗi, lựa chọn linh kiện tương thích và kiểm tra chất lượng sau sửa chữa, thay vì chỉ ưu tiên mức giá thấp nhất.

10. Khi nào nên sửa chữa và khi nào nên thay mới HMI Proface?

Không phải mọi màn hình bị mờ chữ hoặc ố nám đều cần thay mới. Quyết định nên dựa trên tình trạng thiết bị, chi phí, tuổi đời và yêu cầu vận hành.

10.1. Trường hợp nên ưu tiên sửa chữa

Sửa chữa có thể phù hợp khi:

• Lỗi chỉ nằm ở đèn nền hoặc một bộ phận riêng biệt.

• Cáp tín hiệu hoặc đầu nối bị lỗi.

• LCD có thể thay bằng linh kiện tương thích.

• Bo nguồn có khả năng sửa chữa ổn định.

• Thiết bị vẫn đáp ứng yêu cầu vận hành.

• Chi phí sửa chữa hợp lý so với thay mới.

10.2. Trường hợp nên cân nhắc thay mới

Thay mới có thể đáng cân nhắc nếu:

• Nhiều bộ phận quan trọng cùng bị hỏng.

• Linh kiện không còn khả năng cung cấp.

• Chi phí sửa chữa quá cao so với giá trị thiết bị.

• Thiết bị thường xuyên phát sinh lỗi nghiêm trọng.

• Doanh nghiệp cần nâng cấp chức năng hoặc khả năng kết nối.

10.3. Đánh giá khả năng tương thích khi thay mới

Nếu quyết định thay màn hình, doanh nghiệp cần xem xét kích thước, vị trí lắp đặt, giao thức truyền thông, chương trình HMI và khả năng tương thích với PLC.

Việc thay thiết bị không chỉ là lắp màn hình mới mà còn có thể cần cấu hình lại giao diện và kiểm tra các chức năng điều khiển.

11. Những sai lầm cần tránh khi màn hình Proface bị ố nám

Một số thao tác không đúng có thể khiến lỗi trở nên nghiêm trọng hơn hoặc làm phát sinh chi phí sửa chữa.

11.1. Tự ý dùng hóa chất tẩy rửa mạnh

Dung môi không phù hợp có thể làm hỏng lớp phủ bề mặt, gây mờ hoặc làm biến đổi vật liệu.

Chỉ nên sử dụng phương pháp vệ sinh được nhà sản xuất khuyến nghị.

11.2. Tự tháo màn hình khi chưa có chuyên môn

Việc tháo thiết bị không đúng cách có thể làm đứt cáp, gãy chốt hoặc hư hỏng thêm các bộ phận bên trong.

Nếu cần kiểm tra phần cứng, nên giao cho kỹ thuật viên có kinh nghiệm và dụng cụ phù hợp.

11.3. Tăng độ sáng để che lỗi

Tăng độ sáng có thể giúp nhìn rõ hơn trong một số trường hợp nhưng không khắc phục được LCD bị ố nám hoặc hư hỏng vật liệu quang học.

Nếu màn hình đã xuống cấp, việc tăng sáng liên tục không phải giải pháp thay thế cho chẩn đoán kỹ thuật.

11.4. Thay LCD mà không kiểm tra nguồn

Nếu lỗi xuất phát từ nguồn cấp hoặc mạch điều khiển, thay LCD có thể không giải quyết được vấn đề.

Cần kiểm tra nguyên nhân trước khi thay linh kiện.

11.5. Bỏ qua nguyên nhân môi trường

Nếu màn hình thường xuyên chịu nhiệt, độ ẩm hoặc rung động vượt mức phù hợp, lỗi có thể tái diễn sau sửa chữa.

Doanh nghiệp cần kiểm tra cả điều kiện lắp đặt và vận hành để tăng độ bền của thiết bị.

12. Hướng dẫn bảo dưỡng để hạn chế lỗi mờ chữ và ố nám

Bảo dưỡng định kỳ giúp phát hiện sớm những dấu hiệu bất thường và giảm nguy cơ hư hỏng do điều kiện sử dụng.

12.1. Vệ sinh màn hình đúng cách

Sử dụng khăn mềm và phương pháp vệ sinh phù hợp. Tránh để chất lỏng lọt vào các khe hở hoặc cổng kết nối.

Không dùng vật cứng để cạo vết bẩn trên bề mặt.

12.2. Kiểm soát nhiệt độ

Lắp đặt HMI theo điều kiện môi trường được khuyến nghị. Tránh để màn hình tiếp xúc trực tiếp với nguồn nhiệt cao hoặc lắp trong tủ điện có khả năng tản nhiệt kém.

Nếu nhiệt độ khu vực lắp đặt thường xuyên cao, cần xem xét giải pháp thông gió hoặc làm mát phù hợp.

12.3. Kiểm soát độ ẩm

Hạn chế nước bắn trực tiếp, hơi nước ngưng tụ và độ ẩm vượt mức cho phép.

Nếu môi trường có độ ẩm cao, cần đánh giá khả năng bảo vệ của thiết bị và phương án lắp đặt.

12.4. Kiểm tra nguồn điện

Nguồn cấp phải đáp ứng thông số kỹ thuật của model. Hệ thống điện cần được bảo trì đúng quy trình, bao gồm kiểm tra đầu nối và các yếu tố có thể gây dao động nguồn.

12.5. Theo dõi dấu hiệu xuống cấp

Khi phát hiện chữ mờ hơn bình thường, độ sáng không đồng đều hoặc xuất hiện vết ố mới, nên ghi nhận và kiểm tra sớm.

Xử lý sớm giúp doanh nghiệp chủ động lên kế hoạch sửa chữa, tránh để thiết bị hỏng hoàn toàn trong thời điểm sản xuất cao điểm.

12.6. Sao lưu dữ liệu khi có thể

Đối với những hệ thống có chương trình HMI quan trọng, doanh nghiệp nên duy trì bản sao lưu phù hợp với model và quy trình quản lý kỹ thuật.

Dữ liệu dự phòng giúp giảm thời gian phục hồi khi cần sửa chữa sâu hoặc thay thiết bị.

13. Lợi ích khi sử dụng dịch vụ Sửa chữa màn hình HMI Proface

Lựa chọn đơn vị sửa chữa phù hợp giúp doanh nghiệp chủ động hơn trong việc quản lý thiết bị và kiểm soát chi phí bảo trì.

13.1. Hạn chế thời gian dừng máy

Khi lỗi hiển thị được kiểm tra và xử lý đúng cách, doanh nghiệp có thể rút ngắn thời gian chờ so với việc thay mới hoặc thử nghiệm nhiều phương án không cần thiết.

Thời gian hoàn thành thực tế phụ thuộc vào tình trạng thiết bị và khả năng cung ứng linh kiện.

13.2. Tối ưu chi phí bảo trì

Sửa chữa đúng bộ phận có thể tiết kiệm hơn thay toàn bộ thiết bị, đặc biệt khi HMI vẫn đáp ứng tốt yêu cầu vận hành và chương trình hiện hữu có giá trị.

13.3. Bảo toàn cấu hình khi có điều kiện

Đối với thiết bị lưu trữ chương trình, việc đánh giá khả năng sao lưu trước sửa chữa giúp giảm rủi ro mất dữ liệu.

Khả năng phục hồi phụ thuộc vào tình trạng bộ nhớ, phần cứng và phương thức quản lý chương trình của từng model.

13.4. Tăng khả năng quản lý thiết bị

Hồ sơ sửa chữa giúp doanh nghiệp theo dõi lịch sử lỗi, linh kiện đã thay và thời gian bảo hành.

Đây là cơ sở để bộ phận bảo trì lập kế hoạch kiểm tra định kỳ và đánh giá hiệu quả sử dụng thiết bị.

14. Dịch vụ sửa màn hình Proface tại TP.HCM và các khu vực lân cận

CATEC hướng đến nhu cầu kiểm tra và sửa chữa màn hình công nghiệp Proface cho các doanh nghiệp sản xuất, đơn vị tích hợp hệ thống và bộ phận bảo trì thiết bị tự động hóa.

Tùy điều kiện tiếp nhận, khách hàng tại TP.HCM và các khu vực công nghiệp lân cận có thể liên hệ để trao đổi về tình trạng thiết bị và phương án xử lý.

14.1. Tiếp nhận thông tin từ nhà máy

Khách hàng nên cung cấp mã model, hiện tượng lỗi, thời gian phát sinh và hình ảnh thực tế nếu có.

Nếu màn hình đang được lắp trong máy, cần tuân thủ quy trình an toàn của nhà máy trước khi tháo thiết bị.

14.2. Hỗ trợ doanh nghiệp tại Bình Dương, Đồng Nai và Long An

Đối với thiết bị cần vận chuyển, nên sử dụng vật liệu chống sốc và bảo vệ bề mặt hiển thị.

Cần ghi rõ tình trạng lỗi, mã thiết bị và thông tin liên hệ để thuận tiện cho quá trình tiếp nhận.

14.3. Ưu tiên xử lý theo tình trạng thực tế

Đối với các trường hợp máy dừng sản xuất, khách hàng nên thông báo rõ mức độ khẩn cấp để được xem xét phương án phù hợp.

Thời gian xử lý phụ thuộc vào lịch kỹ thuật, mức độ hư hỏng và tình trạng linh kiện. Không nên xác định thời gian hoàn thành trước khi đánh giá thiết bị.

15. Vì sao nên kiểm tra màn hình Proface ngay khi xuất hiện dấu hiệu bất thường?

Màn hình mờ chữ hoặc ố nám thường không khiến thiết bị dừng hoạt động ngay lập tức. Tuy nhiên, nếu tiếp tục sử dụng trong thời gian dài, khả năng quan sát có thể giảm thêm và gây khó khăn cho người vận hành.

15.1. Hạn chế đọc sai thông số

Các thông số điều khiển cần được hiển thị rõ ràng. Màn hình quá mờ có thể khiến người vận hành nhầm lẫn giữa các giá trị hoặc bỏ sót cảnh báo.

15.2. Phát hiện sớm lỗi phần cứng

Kiểm tra sớm giúp phân biệt lỗi bề mặt với lỗi LCD, đèn nền hoặc mạch nguồn. Điều này hỗ trợ doanh nghiệp lựa chọn phương án xử lý phù hợp.

15.3. Chủ động kế hoạch bảo trì

Khi xác định được mức độ xuống cấp, doanh nghiệp có thể lên kế hoạch sửa chữa vào thời điểm phù hợp thay vì chờ đến khi thiết bị không thể sử dụng.

15.4. Giảm nguy cơ phát sinh chi phí không cần thiết

Chẩn đoán chính xác giúp tránh thay linh kiện không phù hợp và hạn chế việc sửa chữa lặp lại do chưa xử lý nguyên nhân gốc

Các Lỗi Thường Gặp Trên HMI GP2300-SC41-24V Pro-face Liên Quan Đến Truyền Thông Và Bo Mạch

HMI GP2300-SC41-24V Pro-face là dòng màn hình giao diện vận hành được sử dụng rộng rãi trong các hệ thống điều khiển tự động hóa. Thiết bị có nhiệm vụ hiển thị thông số vận hành, giám sát trạng thái máy móc và giao tiếp trực tiếp với PLC thông qua các cổng truyền thông.

Sau nhiều năm sử dụng hoặc do các tác động từ môi trường sản xuất, thiết bị có thể xuất hiện nhiều lỗi nghiêm trọng ảnh hưởng đến hoạt động của dây chuyền.

HMI không kết nối được với PLC

Đây là một trong những lỗi phổ biến nhất.

Biểu hiện:

• Màn hình hiển thị thông báo Communication Error.
• Không đọc được dữ liệu từ PLC.
• Không ghi được dữ liệu xuống PLC.
• Các nút điều khiển trên HMI không có tác dụng.

Nguyên nhân:

• Hỏng cổng COM RS232.
• Hỏng cổng RS422/RS485.
• Đứt mạch truyền thông.
• Lỗi IC truyền thông.
• Sai cấu hình truyền thông.
• Hỏng CPU xử lý.

HMI báo lỗi truyền thông liên tục

Dấu hiệu nhận biết:

• Kết nối chập chờn.
• PLC lúc nhận lúc mất tín hiệu.
• Màn hình treo trong quá trình giao tiếp.

Nguyên nhân thường do:

• IC giao tiếp suy giảm.
• Nguồn cấp không ổn định.
• Oxy hóa cổng kết nối.
• Lỗi phần cứng bo mạch.

Nổ tụ nguồn

Các dòng HMI hoạt động lâu năm thường gặp tình trạng tụ nguồn bị lão hóa.

Biểu hiện:

• Không lên nguồn.
• Khởi động rồi tắt.
• Màn hình nhấp nháy liên tục.
• Có mùi khét bên trong thiết bị.

Cháy hoặc nổ bo mạch

Đây là lỗi nghiêm trọng nhất trên HMI.

Nguyên nhân thường gặp:

• Nguồn cấp sai điện áp.
• Sét lan truyền.
• Chập tải.
• Linh kiện lão hóa gây chập nổ.

Nếu không xử lý kịp thời có thể gây hỏng toàn bộ hệ thống điều khiển.

Quy Trình Sửa Chữa HMI GP2300-SC41-24V Pro-face Tại CATEC

Để đảm bảo thiết bị hoạt động ổn định sau sửa chữa, CATEC áp dụng quy trình kiểm tra và sửa chữa chuyên nghiệp.

Bước 1: Tiếp nhận thiết bị

Khách hàng gửi thiết bị trực tiếp hoặc qua các đơn vị vận chuyển.

Kỹ thuật viên sẽ:

• Ghi nhận tình trạng lỗi.
• Chụp ảnh hiện trạng.
• Kiểm tra ngoại quan.

Bước 2: Kiểm tra tổng thể

Tiến hành:

• Đo nguồn cấp.
• Kiểm tra CPU.
• Kiểm tra bộ nhớ.
• Kiểm tra cổng COM.
• Kiểm tra RS232, RS422, RS485.
• Kiểm tra Ethernet (nếu có).

Bước 3: Xác định nguyên nhân

Sử dụng các thiết bị chuyên dụng:

• Oscilloscope.
• Máy phân tích tín hiệu.
• Đồng hồ ESR.
• Bộ giả lập PLC.

Giúp xác định chính xác vị trí hư hỏng.

Bước 4: Tiến hành sửa chữa

Các công việc thường thực hiện:

• Thay tụ điện nguồn.
• Thay IC nguồn.
• Sửa mạch nguồn.
• Thay IC truyền thông.
• Phục hồi đường mạch cháy.
• Sửa bo CPU.
• Khôi phục Firmware.

Bước 5: Chạy thử tải

Thiết bị được chạy thử nhiều giờ liên tục:

• Kết nối PLC thực tế.
• Kiểm tra tốc độ truyền dữ liệu.
• Kiểm tra độ ổn định nguồn.
• Đánh giá khả năng vận hành.

Bước 6: Bàn giao khách hàng

Sau khi hoàn tất:

• Vệ sinh thiết bị.
• Dán tem bảo hành.
• Đóng gói cẩn thận.
• Gửi lại khách hàng trên toàn quốc.

Chi Phí Sửa Chữa HMI GP2300-SC41-24V Pro-face Lỗi Truyền Thông, Nổ Tụ Và Hỏng Bo Mạch

Khi HMI GP2300-SC41-24V gặp sự cố không kết nối được với PLC hoặc bị hỏng bo mạch, nhiều doanh nghiệp thường lo ngại chi phí sửa chữa sẽ rất cao. Tuy nhiên trên thực tế, phần lớn các lỗi đều có thể khắc phục với chi phí thấp hơn rất nhiều so với việc đầu tư thiết bị mới.

Những yếu tố ảnh hưởng đến chi phí sửa chữa

Mức độ hư hỏng của thiết bị

Mỗi tình trạng lỗi sẽ có mức chi phí khác nhau:

• Lỗi tụ nguồn bị phù hoặc nổ.
• Hỏng IC nguồn.
• Hỏng cổng truyền thông RS232, RS422, RS485.
• Hỏng CPU điều khiển.
• Cháy bo nguồn.
• Cháy bo mạch chính.

Thông thường lỗi nguồn hoặc lỗi cổng giao tiếp sẽ có chi phí thấp hơn so với trường hợp phải phục hồi bo mạch bị cháy nổ nghiêm trọng.

Tình trạng linh kiện thay thế

Do GP2300-SC41-24V là dòng HMI đã hoạt động nhiều năm nên một số linh kiện chuyên dụng có độ khan hiếm nhất định. Việc tìm kiếm linh kiện tương thích sẽ ảnh hưởng đến thời gian và chi phí sửa chữa.

Mức độ can thiệp trước đó

Một số thiết bị đã qua sửa chữa tại các đơn vị không chuyên nghiệp thường gặp các tình trạng:

• Mất linh kiện.
• Đứt đường mạch.
• Hàn nối không đúng kỹ thuật.
• Cháy lan sang các khu vực khác.

Những trường hợp này thường cần nhiều thời gian xử lý hơn.

Giải pháp tối ưu chi phí

Trần Gia Automation luôn ưu tiên:

• Sửa chữa thay vì thay thế toàn bộ bo mạch.
• Khôi phục đường mạch bị cháy.
• Tận dụng linh kiện còn hoạt động tốt.
• Đưa ra phương án tiết kiệm nhất cho khách hàng.

Nhờ đó doanh nghiệp có thể tiết kiệm từ 50% đến 80% chi phí so với việc mua HMI mới hoặc thay toàn bộ thiết bị

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

• CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC

• Holine : 0913121308

• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM

• Email: catec.tech@gmail.com

• Website: www.catecvn.com

• Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)

• Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.

• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
