Dịch Vụ Sửa Màn Hình Máy CNC Uy Tín – Thay Linh Kiện Chính Hãng, Bảo Hành Dài Hạn

Trong lĩnh vực gia công cơ khí chính xác và sản xuất công nghiệp, máy CNC đóng vai trò quan trọng trong việc gia công kim loại, chế tạo khuôn mẫu, sản xuất linh kiện và tự động hóa quy trình sản xuất. Để vận hành máy hiệu quả, màn hình điều khiển CNC là bộ phận không thể thiếu, giúp kỹ thuật viên theo dõi thông số, nhập lệnh, giám sát chương trình gia công và kiểm soát trạng thái hoạt động của thiết bị. Tuy nhiên, sau thời gian dài làm việc trong môi trường có nhiều bụi kim loại, dầu làm mát, rung động và nhiệt độ cao, màn hình CNC có thể gặp các sự cố như không lên nguồn, mất hình ảnh, sọc màn hình, liệt cảm ứng, bàn phím không phản hồi hoặc lỗi giao tiếp với hệ thống điều khiển.

Khi màn hình điều khiển bị hư hỏng, người vận hành có thể không truy cập được chương trình gia công, không theo dõi được tọa độ trục, không kiểm tra được cảnh báo hoặc không thể thực hiện các thao tác cần thiết. Tình trạng này ảnh hưởng trực tiếp đến tiến độ sản xuất, năng suất của nhà máy và chất lượng sản phẩm. Vì vậy, việc lựa chọn dịch vụ sửa màn hình máy CNC uy tín, kiểm tra đúng nguyên nhân, thay linh kiện chính hãng hoặc linh kiện tương thích đã được xác minh là giải pháp cần thiết đối với doanh nghiệp.

CATEC cung cấp giải pháp kiểm tra, chẩn đoán và sửa chữa màn hình điều khiển công nghiệp, trong đó có các dòng màn hình HMI và màn hình vận hành máy CNC theo model, cấu hình và tình trạng hư hỏng thực tế. Dịch vụ hướng đến việc xác định chính xác bộ phận gặp sự cố, sửa chữa khi còn khả năng phục hồi, thay thế linh kiện phù hợp và kiểm tra hoạt động sau sửa chữa. Qua đó, doanh nghiệp có thể cân nhắc phương án tối ưu giữa chi phí sửa chữa, thời gian dừng máy và yêu cầu kỹ thuật của hệ thống.

Bài viết dưới đây giúp khách hàng hiểu rõ các lỗi thường gặp trên màn hình máy CNC, nguyên nhân gây hư hỏng, quy trình kiểm tra, phương án thay linh kiện, chính sách bảo hành và những tiêu chí cần quan tâm khi lựa chọn đơn vị sửa chữa. Nếu doanh nghiệp đang tìm kiếm dịch vụ Sửa chữa màn hình HMI Máy CNC chuyên nghiệp, việc nắm rõ những thông tin này sẽ giúp quá trình trao đổi kỹ thuật và xử lý sự cố diễn ra thuận lợi hơn.

1. Tổng quan về màn hình điều khiển máy CNC

CNC là viết tắt của Computer Numerical Control, nghĩa là điều khiển số bằng máy tính. Máy CNC được sử dụng rộng rãi trong các lĩnh vực gia công cơ khí, cắt gọt kim loại, chế tạo khuôn mẫu, sản xuất linh kiện và nhiều ngành công nghiệp khác.

Màn hình điều khiển CNC là giao diện giúp người vận hành tương tác với hệ thống điều khiển máy. Tùy theo cấu hình, thiết bị có thể bao gồm màn hình hiển thị, bàn phím chức năng, cụm phím điều khiển, núm xoay, bảng thao tác hoặc giao diện cảm ứng.

Thông qua màn hình, người vận hành có thể theo dõi chương trình gia công, tọa độ các trục, tốc độ trục chính, trạng thái dao cụ, thông báo cảnh báo và nhiều thông số khác.

1.1. Vai trò của màn hình CNC trong sản xuất

Màn hình CNC không chỉ thực hiện chức năng hiển thị mà còn hỗ trợ nhiều hoạt động quan trọng trong quá trình vận hành.

• Hiển thị chương trình gia công và các thông số liên quan.

• Theo dõi tọa độ trục X, Y, Z và các trục bổ sung tùy theo cấu hình máy.

• Hiển thị trạng thái hoạt động của trục chính, động cơ và hệ thống phụ trợ.

• Hỗ trợ nhập, chỉnh sửa hoặc lựa chọn chương trình khi hệ thống cho phép.

• Hiển thị mã cảnh báo và thông báo lỗi.

• Hỗ trợ kiểm tra trạng thái vận hành và thông tin bảo trì.

• Cho phép người vận hành lựa chọn chế độ làm việc thông qua giao diện điều khiển.

Khi màn hình hoạt động ổn định, kỹ thuật viên có thể kiểm soát quá trình gia công thuận tiện hơn. Ngược lại, khi màn hình mất hiển thị hoặc không phản hồi, khả năng thao tác và giám sát máy có thể bị hạn chế nghiêm trọng.

1.2. Phân biệt màn hình HMI và màn hình CNC chuyên dụng

Trong môi trường công nghiệp, không phải màn hình nào được lắp trên máy CNC cũng có cấu trúc giống nhau.

Màn hình HMI thông thường có nhiệm vụ hiển thị và tương tác với hệ thống điều khiển thông qua giao diện phần mềm. Màn hình CNC chuyên dụng có thể được tích hợp sâu với bộ điều khiển, bàn phím chức năng, mạch giao tiếp và các thành phần phần cứng riêng.

Một số hệ thống sử dụng màn hình cảm ứng, trong khi những hệ thống khác sử dụng màn hình LCD kết hợp bàn phím vật lý. Một số máy đời cũ còn sử dụng công nghệ hiển thị khác với màn hình LCD phổ biến hiện nay.

Sự khác biệt này ảnh hưởng trực tiếp đến phương án sửa chữa. Kỹ thuật viên cần xác định đúng loại thiết bị, mã model và cấu trúc phần cứng trước khi lựa chọn linh kiện.

1.3. Các bộ phận quan trọng của màn hình CNC

Một màn hình điều khiển CNC có thể bao gồm những bộ phận sau:

Màn hình hiển thị: Có nhiệm vụ hiển thị chương trình, tọa độ, thông số và cảnh báo. Khi hư hỏng, màn hình có thể bị sọc, tối, nhòe hình hoặc mất hình ảnh.

Bo nguồn: Cung cấp điện áp cho các khối chức năng bên trong. Sự cố bo nguồn có thể khiến thiết bị không khởi động hoặc hoạt động chập chờn.

Bo xử lý và mạch điều khiển: Tiếp nhận, xử lý tín hiệu và điều khiển chức năng hiển thị hoặc giao tiếp tùy theo thiết kế.

Tấm cảm ứng: Có trên các dòng máy sử dụng giao diện cảm ứng, cho phép người vận hành nhập lệnh bằng thao tác chạm.

Bàn phím chức năng: Bao gồm các phím điều khiển, phím nhập liệu và phím chức năng tùy theo cấu hình máy.

Cáp tín hiệu và đầu nối: Truyền dữ liệu giữa các bộ phận của màn hình và hệ thống điều khiển.

Cổng giao tiếp: Kết nối màn hình với bộ điều khiển CNC hoặc các thiết bị khác theo cấu hình của nhà sản xuất.

Khi xảy ra lỗi, cần kiểm tra từng bộ phận liên quan để xác định chính xác nguyên nhân. Không nên kết luận màn hình bị hỏng hoàn toàn chỉ dựa trên một biểu hiện đơn lẻ.

2. Dịch vụ sửa màn hình máy CNC uy tín tại CATEC

CATEC định hướng dịch vụ sửa chữa thiết bị điều khiển công nghiệp theo nguyên tắc kiểm tra kỹ thuật, xác định nguyên nhân và đề xuất phương án phù hợp với tình trạng thực tế.

Dịch vụ hướng đến các xưởng gia công cơ khí, nhà máy sản xuất, đơn vị bảo trì thiết bị, doanh nghiệp chế tạo khuôn mẫu và cơ sở sử dụng máy CNC trong hoạt động sản xuất.

Các hạng mục có thể tiếp nhận tùy theo model và khả năng xử lý bao gồm:

• Sửa chữa màn hình HMI Máy CNC Kiểm tra lỗi mất kết nối giữa màn hình và bộ điều khiển CNC.

• Sửa chữa màn hình HMI Máy CNC Hỗ trợ đánh giá lỗi khởi động, treo giao diện hoặc mất cấu hình.

• Sửa chữa màn hình HMI Máy CNC Thay linh kiện phù hợp với mã thiết bị.

• Sửa chữa màn hình HMI Máy CNC Kiểm tra chức năng trước khi bàn giao.

Dịch vụ Sửa chữa màn hình HMI Máy CNC tập trung vào việc xác định đúng bộ phận gây lỗi thay vì thay thế hàng loạt linh kiện. Cách tiếp cận này giúp doanh nghiệp có cơ sở lựa chọn phương án sửa chữa phù hợp với ngân sách và yêu cầu vận hành.

3. Các lỗi màn hình máy CNC thường gặp

Màn hình CNC hoạt động trong môi trường công nghiệp nên có thể chịu ảnh hưởng của nhiệt độ, bụi kim loại, dầu làm mát, độ ẩm, rung động và chất lượng nguồn điện.

Dưới đây là những lỗi phổ biến cần được kiểm tra khi thiết bị hoạt động bất thường.

3.1. Màn hình máy CNC không lên nguồn

Đây là sự cố khiến người vận hành không thể theo dõi giao diện điều khiển.

Biểu hiện thường gặp:

• Màn hình hoàn toàn không sáng.

• Đèn báo nguồn không hoạt động.

• Thiết bị không có dấu hiệu khởi động.

• Màn hình bật lên rồi tắt.

• Màn hình khởi động lặp lại.

• Thiết bị hoạt động không ổn định sau khi máy đã chạy một thời gian.

Nguyên nhân có thể liên quan đến nguồn cấp bên ngoài, dây dẫn, đầu nối, cầu chì, mạch nguồn hoặc các linh kiện điện tử trên bo mạch.

Đối với một số dòng CNC, màn hình và bộ điều khiển có nguồn cấp hoặc đường kết nối riêng. Vì vậy, cần phân biệt lỗi tại cụm màn hình với lỗi của bộ điều khiển trung tâm.

Phương án xử lý: Kiểm tra nguồn cấp theo thông số kỹ thuật, xác minh tình trạng đầu nối và kiểm tra mạch nguồn khi cần thiết. Nếu phát hiện linh kiện bị hỏng, kỹ thuật viên sẽ đề xuất sửa chữa hoặc thay thế phù hợp.

Không nên tự ý mở thiết bị khi chưa có chuyên môn vì các mạch điện bên trong có thể còn điện tích nguy hiểm sau khi ngắt nguồn.

3.2. Màn hình CNC có nguồn nhưng không hiển thị

Trong trường hợp này, thiết bị có thể vẫn có đèn báo hoặc dấu hiệu khởi động nhưng không xuất hiện giao diện.

Nguyên nhân có thể nằm ở LCD, đèn nền, cáp tín hiệu, mạch điều khiển hiển thị hoặc hệ thống xử lý.

Kỹ thuật viên cần kiểm tra nguồn cấp cho các khối chức năng, tình trạng cáp kết nối và tín hiệu hiển thị trước khi kết luận cần thay LCD.

Việc chẩn đoán đúng giúp hạn chế trường hợp thay màn hình mới nhưng lỗi vẫn còn do nguyên nhân nằm ở bo mạch.

3.3. Màn hình bị sọc ngang, sọc dọc

Lỗi sọc có thể xuất hiện dưới dạng một đường kẻ cố định, nhiều đường sọc, vùng hiển thị bị biến dạng hoặc hình ảnh nhấp nháy.

Các nguyên nhân thường được xem xét gồm:

• LCD bị hư hỏng.

• Cáp tín hiệu không ổn định.

• Đầu nối bị oxy hóa.

• Mạch điều khiển hiển thị gặp sự cố.

• Thiết bị chịu va đập hoặc áp lực cơ học.

• Linh kiện xuống cấp sau thời gian dài vận hành.

Nếu lỗi xuất hiện sau khi màn hình bị va chạm, cần kiểm tra kỹ tấm hiển thị và các đầu nối. Nếu sọc xuất hiện chập chờn, kỹ thuật viên cần xem xét thêm khả năng lỗi cáp hoặc mạch điều khiển.

3.4. Màn hình bị tối hoặc mất đèn nền

Một số màn hình vẫn có hình ảnh rất mờ khi chiếu ánh sáng phù hợp vào bề mặt, trong khi đèn nền không hoạt động bình thường.

Nguyên nhân có thể liên quan đến bộ phận đèn nền, mạch cấp nguồn đèn nền hoặc các kết nối bên trong.

Đối với màn hình đời cũ sử dụng công nghệ đèn nền khác với LED, phương án thay thế sẽ phụ thuộc vào cấu trúc thiết bị và khả năng cung cấp linh kiện.

Kỹ thuật viên cần kiểm tra cụm hiển thị trước khi quyết định thay LCD hoặc sửa mạch nguồn đèn nền.

3.5. Màn hình CNC bị nhấp nháy

Hiện tượng nhấp nháy có thể xuất hiện liên tục hoặc chỉ xảy ra trong một số điều kiện vận hành.

Các nguyên nhân có thể gồm nguồn cấp không ổn định, đầu nối lỏng, linh kiện nguồn xuống cấp, lỗi đèn nền hoặc ảnh hưởng từ nhiễu điện.

Nếu màn hình nhấp nháy khi trục chính hoặc động cơ hoạt động, cần xem xét thêm chất lượng nguồn điện, nối đất và cách bố trí dây tín hiệu.

Không nên chỉ thay màn hình khi chưa loại trừ nguyên nhân từ hệ thống điện của máy.

3.6. Màn hình cảm ứng CNC bị liệt

Đối với máy sử dụng giao diện cảm ứng, lỗi liệt cảm ứng có thể làm gián đoạn quá trình nhập dữ liệu và thao tác điều khiển.

Các biểu hiện gồm:

• Toàn bộ màn hình không nhận thao tác chạm.

• Một số vùng cảm ứng không hoạt động.

• Phải chạm nhiều lần mới nhận lệnh.

• Cảm ứng phản hồi chậm.

• Thao tác chạm bị nhận sai vị trí.

Nguyên nhân có thể liên quan đến tấm cảm ứng, cáp kết nối, bộ điều khiển cảm ứng hoặc cấu hình hiệu chuẩn.

Dịch vụ Sửa chữa màn hình HMI Máy CNC có thể bao gồm kiểm tra tín hiệu cảm ứng, đánh giá khả năng phục hồi và thay tấm cảm ứng tương thích khi cần thiết.

3.7. Bàn phím chức năng không phản hồi

Không phải tất cả màn hình CNC đều sử dụng cảm ứng. Nhiều hệ thống có bàn phím vật lý với các phím chức năng, phím số và nút điều khiển.

Khi bàn phím không phản hồi, nguyên nhân có thể là phím bị mòn, tiếp điểm bị oxy hóa, cáp kết nối lỏng hoặc mạch quét phím gặp sự cố.

Kỹ thuật viên cần kiểm tra từng phím, xác định phạm vi lỗi và đánh giá khả năng thay thế bộ phím hoặc sửa chữa mạch điều khiển.

Nếu lỗi liên quan đến nút dừng khẩn cấp hoặc cơ cấu an toàn, cần tuân thủ quy trình kiểm tra an toàn riêng của máy CNC.

3.8. Màn hình bị treo hoặc đứng giao diện

Màn hình treo có thể xuất hiện khi khởi động, khi mở chương trình hoặc trong quá trình vận hành.

Một số biểu hiện thường gặp:

• Hình ảnh đứng yên.

• Thao tác không có phản hồi.

• Giao diện không cập nhật thông số.

• Thiết bị phải khởi động lại mới hoạt động.

• Màn hình liên tục dừng ở logo khởi động.

Nguyên nhân có thể liên quan đến nguồn điện, bo xử lý, bộ nhớ, chương trình điều khiển hoặc kết nối với hệ thống CNC.

Không nên tự ý khôi phục cài đặt gốc hoặc nạp lại phần mềm khi chưa sao lưu dữ liệu và xác định rõ quy trình phục hồi phù hợp.

3.9. Màn hình mất kết nối với bộ điều khiển CNC

Một số trường hợp màn hình vẫn hiển thị nhưng không cập nhật dữ liệu, không đọc được trạng thái trục hoặc báo lỗi giao tiếp.

Nguyên nhân có thể nằm ở cáp truyền thông, đầu nối, cổng giao tiếp, cấu hình hệ thống hoặc bộ điều khiển CNC.

Việc chẩn đoán cần xem xét cả màn hình và bộ điều khiển, không nên mặc định rằng màn hình là bộ phận duy nhất bị hỏng.

3.10. Màn hình xuất hiện đốm đen hoặc vùng hiển thị bất thường

Đốm đen, vùng tối, điểm ảnh lỗi hoặc vết loang có thể là dấu hiệu hư hỏng LCD.

Nếu vùng lỗi lan rộng hoặc xuất hiện sau va đập, khả năng phải thay cụm hiển thị sẽ cao hơn. Tuy nhiên, kỹ thuật viên vẫn cần xác minh tình trạng thực tế trước khi đưa ra kết luận.

Đối với màn hình chuyên dụng có linh kiện khó tìm, cần kiểm tra mã sản phẩm và phương án thay thế tương thích.

4. Nguyên nhân khiến màn hình máy CNC bị hư hỏng

Xác định nguyên nhân là bước quan trọng để hạn chế lỗi tái phát. Nếu chỉ sửa bộ phận bị hỏng mà không xử lý điều kiện gây lỗi, thiết bị có thể tiếp tục gặp sự cố sau khi đưa vào sử dụng.

4.1. Nguồn điện không ổn định

Điện áp không phù hợp, quá áp, sụt áp hoặc xung điện có thể ảnh hưởng đến bo nguồn và các linh kiện điện tử.

Trong môi trường công nghiệp, máy CNC thường hoạt động cùng động cơ công suất lớn, biến tần và nhiều thiết bị điện khác. Việc kiểm tra chất lượng nguồn cấp và hệ thống nối đất có thể giúp xác định các yếu tố gây ảnh hưởng.

4.2. Nhiệt độ vận hành cao

Nhiệt độ cao kéo dài có thể làm tăng tốc độ lão hóa của linh kiện điện tử và ảnh hưởng đến tuổi thọ thiết bị.

Nếu màn hình được lắp trong tủ điện có hệ thống thông gió không phù hợp, nhiệt độ tích tụ có thể làm tăng nguy cơ phát sinh lỗi.

Doanh nghiệp nên kiểm tra hệ thống làm mát, quạt tủ điện và điều kiện lắp đặt theo hướng dẫn của nhà sản xuất.

4.3. Bụi kim loại và dầu làm mát

Xưởng gia công CNC thường phát sinh bụi kim loại, hơi dầu và chất làm mát. Nếu các chất này xâm nhập vào thiết bị, chúng có thể gây bẩn đầu nối, ảnh hưởng đến tiếp xúc điện hoặc làm hư hỏng một số bộ phận.

Việc vệ sinh cần được thực hiện đúng cách, tránh để dung dịch hoặc hơi ẩm xâm nhập vào màn hình.

4.4. Rung động và va đập

Máy CNC có thể tạo ra rung động trong quá trình gia công. Nếu màn hình hoặc các đầu nối không được lắp đặt chắc chắn, rung động kéo dài có thể làm lỏng kết nối.

Va đập mạnh cũng có thể gây nứt LCD, hư tấm cảm ứng hoặc ảnh hưởng đến bo mạch.

4.5. Tuổi thọ linh kiện

Sau thời gian dài sử dụng, tụ điện, đèn nền, đầu nối và một số linh kiện điện tử có thể xuống cấp.

Đối với các dòng màn hình cũ, việc tìm linh kiện thay thế có thể mất nhiều thời gian hơn. Vì vậy, doanh nghiệp nên lưu lại mã thiết bị và thông tin kỹ thuật để thuận tiện khi cần sửa chữa.

5. Quy trình sửa chữa màn hình máy CNC tại CATEC

Quy trình sửa chữa rõ ràng giúp khách hàng nắm được tình trạng thiết bị, phương án kỹ thuật và các bước kiểm tra sau sửa chữa.

5.1. Bước 1: Tiếp nhận thông tin thiết bị

Khách hàng cung cấp model màn hình, thương hiệu máy CNC, biểu hiện lỗi và thời điểm xảy ra sự cố.

Nếu có thể, nên gửi hình ảnh tem thiết bị, video hiện tượng lỗi và thông báo lỗi trên màn hình.

Thông tin ban đầu giúp kỹ thuật viên đánh giá sơ bộ và chuẩn bị phương án kiểm tra phù hợp.

5.2. Bước 2: Kiểm tra ngoại quan

Thiết bị được kiểm tra tình trạng vỏ, màn hình, cáp kết nối, đầu nối và dấu hiệu hư hỏng do va đập, ẩm hoặc quá nhiệt.

Nếu có dấu hiệu cháy, chập điện hoặc chất lỏng xâm nhập, cần ưu tiên đánh giá an toàn trước khi cấp nguồn thử nghiệm.

5.3. Bước 3: Chẩn đoán lỗi

Kỹ thuật viên kiểm tra nguồn cấp, trạng thái khởi động, khả năng hiển thị, chức năng cảm ứng hoặc bàn phím và các đường giao tiếp liên quan.

Tùy loại thiết bị, quá trình kiểm tra có thể cần tài liệu kỹ thuật, thiết bị đo hoặc bộ điều khiển tương thích.

Mục tiêu là xác định đúng bộ phận gây lỗi, tránh thay thế linh kiện theo phỏng đoán.

5.4. Bước 4: Báo phương án và chi phí

Sau khi kiểm tra, khách hàng được thông tin về tình trạng thiết bị và phương án xử lý đề xuất.

Các nội dung cần làm rõ gồm:

• Bộ phận cần sửa chữa.

• Linh kiện dự kiến thay thế.

• Khả năng phục hồi thiết bị.

• Chi phí dự kiến.

• Thời gian xử lý.

• Khả năng bảo toàn dữ liệu và cấu hình.

• Phạm vi bảo hành sau sửa chữa.

Đối với thiết bị có linh kiện hiếm, thời gian hoàn thành có thể phụ thuộc vào nguồn cung và yêu cầu kiểm tra bổ sung.

5.5. Bước 5: Tiến hành sửa chữa

Sau khi thống nhất phương án, kỹ thuật viên thực hiện sửa chữa theo phạm vi đã xác nhận.

Các thao tác cần được thực hiện trong điều kiện phù hợp, sử dụng thiết bị kiểm tra cần thiết và tuân thủ quy trình chống tĩnh điện.

Đối với các bộ điều khiển CNC có dữ liệu quan trọng, cần thận trọng với những thao tác có thể làm thay đổi chương trình hoặc cấu hình.

5.6. Bước 6: Kiểm tra sau sửa chữa

Sau khi hoàn tất, thiết bị được kiểm tra các chức năng liên quan đến sự cố ban đầu.

Nội dung kiểm tra có thể bao gồm:

• Khả năng khởi động.

• Độ ổn định của hình ảnh.

• Khả năng hiển thị thông số.

• Độ nhạy của cảm ứng.

• Chức năng bàn phím.

• Khả năng giao tiếp với bộ điều khiển.

• Độ ổn định khi vận hành thử trong điều kiện phù hợp.

Đối với màn hình có lỗi truyền thông, cần kiểm tra kết nối với hệ thống tương thích khi có điều kiện. Không nên chỉ đánh giá chất lượng sửa chữa qua việc màn hình sáng lên.

5.7. Bước 7: Bàn giao và hướng dẫn sử dụng

Sau khi hoàn tất các bước kiểm tra đã thống nhất, thiết bị được bàn giao cùng thông tin về hạng mục sửa chữa và điều kiện bảo hành.

Khách hàng nên lưu lại mã model, thông tin linh kiện thay thế và lịch sử sửa chữa để thuận tiện cho công tác bảo trì sau này.

Nếu cần lắp lại màn hình vào máy CNC, cần kiểm tra kết nối, nguồn cấp và các điều kiện an toàn trước khi đưa máy vào sản xuất.

6. Dịch vụ thay linh kiện màn hình máy CNC chính hãng

Thay linh kiện là giải pháp cần thiết khi bộ phận bị hỏng không thể phục hồi ổn định hoặc chi phí sửa chữa không còn hợp lý.

Tuy nhiên, linh kiện thay thế phải đáp ứng yêu cầu kỹ thuật của thiết bị. Linh kiện có kích thước tương tự chưa chắc tương thích về điện áp, giao tiếp hoặc cấu trúc kết nối.

6.1. Thay LCD màn hình CNC

LCD có thể hư hỏng do va đập, tuổi thọ, nhiệt độ hoặc tác động cơ học.

Khi thay LCD, cần kiểm tra:

• Kích thước màn hình.

• Độ phân giải.

• Kiểu giao tiếp.

• Điện áp vận hành.

• Cấu trúc đầu nối.

• Khả năng tương thích với bo điều khiển.

• Yêu cầu lắp đặt của thiết bị.

Sau khi thay, cần kiểm tra độ sáng, độ tương phản, khả năng hiển thị ký tự, tọa độ và các thông tin quan trọng của hệ thống CNC.

6.2. Thay tấm cảm ứng

Đối với màn hình cảm ứng, tấm cảm ứng bị hư có thể làm giảm độ chính xác thao tác hoặc khiến người vận hành không thể nhập lệnh.

Việc thay thế cần xác định đúng loại cảm ứng, kích thước và đầu nối.

Sau khi thay, kỹ thuật viên cần kiểm tra nhiều vùng trên màn hình và thực hiện hiệu chuẩn nếu thiết bị hỗ trợ chức năng này.

6.3. Sửa chữa bo nguồn

Bo nguồn có thể gặp sự cố do quá áp, sụt áp, quá nhiệt hoặc linh kiện xuống cấp.

Tùy tình trạng, kỹ thuật viên có thể sửa mạch hoặc thay linh kiện phù hợp. Sau khi sửa chữa, các đường điện áp cần được kiểm tra theo yêu cầu kỹ thuật trước khi kết nối với các bộ phận khác.

6.4. Sửa chữa bo xử lý

Bo xử lý có thể gây ra các biểu hiện như không khởi động, treo giao diện hoặc mất chức năng hiển thị.

Kỹ thuật viên cần phân biệt lỗi phần cứng với lỗi dữ liệu hoặc cấu hình. Việc can thiệp vào bộ nhớ chỉ nên thực hiện sau khi đánh giá nguy cơ mất dữ liệu và khả năng phục hồi.

6.5. Thay cáp và xử lý đầu nối

Cáp bị đứt ngầm, đầu nối lỏng hoặc chân tiếp xúc bị oxy hóa có thể gây ra lỗi chập chờn.

Khi thay cáp, cần sử dụng loại đáp ứng yêu cầu về kết nối và điều kiện vận hành. Sau khi xử lý, cần kiểm tra lại khả năng hiển thị và giao tiếp.

6.6. Tiêu chí lựa chọn linh kiện

Để hạn chế rủi ro, linh kiện thay thế nên được lựa chọn theo các tiêu chí sau:

• Đúng mã sản phẩm hoặc có tài liệu xác nhận tương thích.

• Đáp ứng thông số điện và giao tiếp.

• Có nguồn gốc rõ ràng.

• Phù hợp với điều kiện lắp đặt.

• Được kiểm tra trước khi đưa vào sử dụng.

• Có thông tin về phạm vi bảo hành nếu được áp dụng.

CATEC hướng đến việc tư vấn phương án thay linh kiện dựa trên tình trạng thiết bị và khả năng tương thích, thay vì lựa chọn linh kiện chỉ theo hình thức bên ngoài.

7. Sửa chữa màn hình CNC theo từng thương hiệu

Mỗi thương hiệu CNC có đặc điểm về cấu trúc điều khiển, giao diện, phần cứng và yêu cầu linh kiện khác nhau. Vì vậy, việc sửa chữa cần căn cứ vào model cụ thể.

7.1. Sửa màn hình CNC FANUC

FANUC là thương hiệu được sử dụng rộng rãi trong các hệ thống điều khiển máy CNC.

Các sự cố có thể bao gồm màn hình không lên nguồn, mất hiển thị, sọc LCD, lỗi bàn phím hoặc vấn đề giao tiếp với bộ điều khiển.

Khi tiếp nhận thiết bị FANUC, cần xác định mã model, dòng điều khiển và phiên bản phần cứng. Một số cụm màn hình được thiết kế riêng cho từng thế hệ, nên không thể thay thế tùy ý.

7.2. Sửa màn hình CNC Mitsubishi

Màn hình Mitsubishi có thể được tích hợp với các hệ thống điều khiển CNC và thiết bị tự động hóa khác nhau.

Khi xảy ra lỗi, cần kiểm tra nguồn cấp, LCD, cáp tín hiệu, bo điều khiển và các kết nối liên quan.

Nếu lỗi xuất hiện cùng cảnh báo hệ thống, cần ghi nhận mã lỗi để phân biệt sự cố màn hình với sự cố của bộ điều khiển.

7.3. Sửa màn hình CNC Siemens

Các hệ thống CNC Siemens có thể sử dụng nhiều loại giao diện vận hành tùy theo thế hệ và cấu hình.

Khi sửa chữa, cần xác định chính xác mã sản phẩm, cấu hình hệ thống và yêu cầu giao tiếp. Đối với thiết bị có chương trình hoặc dữ liệu quan trọng, việc sao lưu và bảo toàn cấu hình cần được xem xét trước khi can thiệp.

7.4. Sửa màn hình Heidenhain

Màn hình Heidenhain có thể được sử dụng trong các máy gia công chính xác với yêu cầu điều khiển và hiển thị đặc thù.

Các vấn đề như mất hình, lỗi phím chức năng hoặc hư hỏng bo mạch cần được kiểm tra theo model.

Do tính chuyên dụng của thiết bị, việc tìm linh kiện thay thế cần dựa trên mã sản phẩm và tính tương thích thực tế.

7.5. Sửa màn hình CNC thương hiệu khác

Ngoài các thương hiệu trên, thị trường còn có nhiều dòng điều khiển CNC khác. Khả năng sửa chữa phụ thuộc vào tài liệu kỹ thuật, tình trạng linh kiện và cấu trúc phần cứng của từng thiết bị.

Khách hàng nên cung cấp thông tin model đầy đủ để được đánh giá chính xác hơn.

8. Chính sách bảo hành sau sửa chữa màn hình CNC

Bảo hành là một trong những yếu tố quan trọng khi lựa chọn dịch vụ sửa chữa thiết bị công nghiệp.

Một chính sách rõ ràng giúp khách hàng hiểu được phạm vi trách nhiệm của đơn vị sửa chữa và cách xử lý khi thiết bị phát sinh sự cố sau bàn giao.

8.1. Bảo hành theo hạng mục

Thời hạn bảo hành phụ thuộc vào loại linh kiện, hạng mục sửa chữa và thỏa thuận giữa hai bên.

Nếu áp dụng bảo hành 3–6 tháng cho một số hạng mục, thời hạn và phạm vi cụ thể cần được xác nhận trên phiếu bảo hành hoặc hồ sơ bàn giao.

Khách hàng nên kiểm tra rõ linh kiện nào được bảo hành, điều kiện áp dụng và cách thức tiếp nhận khi có sự cố.

8.2. Phạm vi bảo hành

Phạm vi bảo hành cần xác định rõ bộ phận đã sửa hoặc thay thế.

Những hư hỏng mới phát sinh do nguồn điện bên ngoài, va đập, nước xâm nhập, vận hành sai điều kiện hoặc lỗi ở bộ phận không thuộc hạng mục sửa chữa có thể cần được kiểm tra riêng.

Việc lưu lại hồ sơ sửa chữa giúp quá trình xác định phạm vi bảo hành rõ ràng hơn.

8.3. Tiếp nhận bảo hành

Khi thiết bị gặp lỗi sau sửa chữa, khách hàng nên cung cấp mã model, ngày bàn giao và mô tả hiện tượng mới.

Nếu có hình ảnh hoặc video, việc đánh giá sơ bộ có thể thuận tiện hơn. Sau khi kiểm tra, đơn vị sửa chữa sẽ xác định phương án xử lý theo điều kiện bảo hành đã thống nhất.

8.4. Vì sao cần lưu hồ sơ sửa chữa?

Hồ sơ sửa chữa giúp doanh nghiệp theo dõi lịch sử thiết bị, linh kiện đã thay và những lỗi từng xảy ra.

Thông tin này hữu ích khi lập kế hoạch bảo dưỡng, kiểm soát chi phí và đánh giá tình trạng thiết bị trong thời gian dài.

9. Chi phí sửa màn hình máy CNC là bao nhiêu?

Chi phí sửa chữa phụ thuộc vào loại màn hình, mức độ hư hỏng, linh kiện cần thay và độ phức tạp của quá trình chẩn đoán.

Không nên áp dụng một mức giá chung cho tất cả màn hình CNC vì các dòng sản phẩm có thể khác nhau đáng kể về cấu trúc và khả năng cung cấp linh kiện.

9.1. Những yếu tố ảnh hưởng đến giá sửa chữa

Model thiết bị: Màn hình chuyên dụng hoặc đời cũ có thể cần linh kiện khó tìm hơn.

Loại lỗi: Lỗi đầu nối, cáp tín hiệu và lỗi LCD có phạm vi xử lý khác nhau.

Tình trạng bo mạch: Bo nguồn hoặc bo xử lý hư hỏng nặng có thể cần nhiều bước kiểm tra.

Nguồn linh kiện: Giá linh kiện phụ thuộc vào mã sản phẩm, tình trạng hàng và nguồn cung.

Yêu cầu thời gian: Các trường hợp cần ưu tiên xử lý còn phụ thuộc vào lịch kỹ thuật, mức độ phức tạp và khả năng cung ứng linh kiện.

9.2. Sửa chữa hay thay mới màn hình CNC?

Sửa chữa có thể là lựa chọn phù hợp nếu lỗi được xác định rõ, phần lớn thiết bị vẫn hoạt động tốt và linh kiện cần thay có khả năng cung cấp.

Thay mới có thể được cân nhắc nếu thiết bị hư hỏng nghiêm trọng, linh kiện không còn khả năng tìm kiếm hoặc chi phí sửa chữa không hợp lý.

Tuy nhiên, thay mới màn hình CNC có thể phát sinh yêu cầu về cấu hình, giao tiếp, kích thước lắp đặt và khả năng tương thích với bộ điều khiển hiện có.

Doanh nghiệp nên so sánh tổng chi phí, thời gian dừng máy và rủi ro kỹ thuật trước khi quyết định.

9.3. Cách nhận báo giá chính xác

Để nhận được báo giá phù hợp, khách hàng nên cung cấp:

• Thương hiệu máy CNC.

• Mã model màn hình.

• Hình ảnh tem sản phẩm.

• Mô tả lỗi hiện tại.

• Thời điểm phát sinh sự cố.

• Thông tin về các lần sửa chữa trước đó nếu có.

Sau khi kiểm tra, cần xác nhận rõ chi phí sửa chữa, linh kiện thay thế, thời gian xử lý dự kiến và điều kiện bảo hành.

10. Vì sao nên chọn đơn vị sửa màn hình CNC uy tín?

Một đơn vị sửa chữa uy tín không chỉ cần khả năng xử lý lỗi mà còn phải có quy trình kiểm tra, thông tin chi phí và phương án bảo hành rõ ràng.

10.1. Chẩn đoán đúng nguyên nhân

Việc xác định đúng bộ phận hư hỏng giúp hạn chế thay linh kiện không cần thiết.

Ví dụ, màn hình không hiển thị có thể do LCD, đèn nền, cáp hoặc mạch nguồn. Nếu chỉ dựa vào biểu hiện bên ngoài, việc thay linh kiện có thể không giải quyết được nguyên nhân gốc.

10.2. Minh bạch về linh kiện

Khách hàng nên được thông tin về loại linh kiện dự kiến thay thế, mã sản phẩm nếu có và khả năng tương thích.

Không nên mặc định tất cả linh kiện đều là hàng chính hãng nếu chưa có cơ sở xác minh. Đối với linh kiện thay thế tương thích, cần làm rõ thông số và nguồn gốc để khách hàng có cơ sở lựa chọn.

10.3. Có quy trình kiểm tra sau sửa chữa

Thiết bị cần được kiểm tra lại các chức năng liên quan đến lỗi ban đầu. Nếu sửa màn hình, cần kiểm tra hiển thị; nếu sửa cảm ứng, cần kiểm tra độ chính xác; nếu xử lý truyền thông, cần xác minh khả năng kết nối trong điều kiện phù hợp.

10.4. Chính sách bảo hành rõ ràng

Bảo hành cần được thể hiện bằng thông tin cụ thể, tránh những cam kết chung chung không xác định được phạm vi.

Khách hàng nên lưu giữ phiếu bảo hành và hồ sơ bàn giao để thuận tiện khi cần hỗ trợ.

10.5. Có tư vấn kỹ thuật phù hợp

Đơn vị sửa chữa cần giải thích nguyên nhân lỗi, phương án xử lý và những lưu ý khi sử dụng.

Điều này giúp doanh nghiệp hiểu rõ tình trạng thiết bị, đưa ra quyết định phù hợp và giảm nguy cơ tái phát sự cố.

11. Hướng dẫn kiểm tra ban đầu khi màn hình CNC gặp sự cố

Trước khi gửi thiết bị sửa chữa, người vận hành có thể ghi nhận một số thông tin cơ bản. Tuy nhiên, chỉ thực hiện những thao tác được phép theo quy trình an toàn của nhà máy.

11.1. Ghi nhận trạng thái màn hình

Xác định màn hình có hoàn toàn không sáng, có đèn nền nhưng mất hình, bị sọc hay vẫn hiển thị nhưng không phản hồi.

Mỗi biểu hiện có thể giúp kỹ thuật viên khoanh vùng nguyên nhân.

11.2. Ghi nhận mã lỗi

Nếu màn hình còn hoạt động, hãy chụp lại mã lỗi và thông báo xuất hiện trước khi thực hiện các thao tác khởi động lại.

Thông tin này đặc biệt hữu ích khi lỗi liên quan đến bộ điều khiển CNC hoặc giao tiếp giữa các thành phần.

11.3. Kiểm tra nguồn cấp bên ngoài

Việc kiểm tra chỉ nên được thực hiện bởi người có chuyên môn và theo quy trình an toàn. Không tự ý mở tủ điện hoặc đo điện áp khi chưa được đào tạo.

Nếu phát hiện dấu hiệu cháy, mùi khét hoặc chập điện, cần ngừng thao tác và báo cho bộ phận kỹ thuật phụ trách.

11.4. Ghi nhận điều kiện phát sinh lỗi

Cần xác định lỗi xuất hiện khi khởi động máy, khi chạy gia công, khi trục chính hoạt động hay sau một thời gian vận hành.

Thông tin về điều kiện phát sinh lỗi giúp kỹ thuật viên phân biệt sự cố do màn hình với những vấn đề từ nguồn điện hoặc hệ thống điều khiển.

11.5. Không tự ý xóa dữ liệu

Không nên khôi phục cài đặt gốc, xóa chương trình hoặc nạp lại phần mềm khi chưa xác định rõ phương án sao lưu.

Các thao tác này có thể làm mất dữ liệu quan trọng hoặc gây khó khăn cho quá trình phục hồi.

12. Các biện pháp bảo dưỡng giúp kéo dài tuổi thọ màn hình CNC

Bảo dưỡng đúng cách giúp hạn chế một số sự cố liên quan đến bụi bẩn, nhiệt độ, kết nối và điều kiện lắp đặt.

12.1. Vệ sinh đúng phương pháp

Sử dụng phương pháp vệ sinh phù hợp với hướng dẫn của nhà sản xuất. Không phun trực tiếp dung dịch lên màn hình và không để chất lỏng lọt vào các khe hở.

Đối với xưởng gia công có nhiều bụi kim loại và dầu làm mát, cần kiểm tra thường xuyên tình trạng bề mặt, khe thông gió và khu vực lắp đặt.

12.2. Kiểm tra nhiệt độ môi trường

Đảm bảo thiết bị hoạt động trong giới hạn nhiệt độ được quy định. Nếu màn hình được lắp trong tủ điện, cần kiểm tra quạt thông gió và hệ thống làm mát.

Không nên để thiết bị tiếp xúc trực tiếp với nguồn nhiệt lớn hoặc luồng khí nóng kéo dài.

12.3. Kiểm tra kết nối định kỳ

Các đầu nối và cáp tín hiệu cần được kiểm tra theo kế hoạch bảo trì.

Việc kiểm tra phải tuân thủ quy trình cô lập nguồn phù hợp, tránh tháo cắm kết nối khi thiết bị đang hoạt động nếu nhà sản xuất không cho phép.

12.4. Kiểm soát nguồn điện

Nguồn cấp cần đáp ứng yêu cầu kỹ thuật của thiết bị. Hệ thống nối đất, bố trí dây nguồn và dây tín hiệu cần được thực hiện phù hợp với môi trường công nghiệp.

Nếu có hiện tượng màn hình chớp tắt khi máy chạy tải lớn, nên kiểm tra toàn bộ hệ thống điện thay vì chỉ tập trung vào màn hình.

12.5. Lưu trữ thông tin thiết bị

Doanh nghiệp nên lưu mã model, mã sản phẩm, sơ đồ kết nối và thông tin sửa chữa của màn hình CNC.

Đối với hệ thống có chương trình quan trọng, cần thực hiện sao lưu theo quy trình được nhà sản xuất hoặc đơn vị tích hợp hệ thống khuyến nghị.

12.6. Theo dõi dấu hiệu bất thường

Các dấu hiệu như màn hình tối dần, nhấp nháy, cảm ứng phản hồi chậm hoặc phím chức năng hoạt động không ổn định nên được ghi nhận sớm.

Việc kiểm tra khi lỗi mới xuất hiện có thể giúp hạn chế nguy cơ hư hỏng lan rộng.

13. Những lưu ý khi thay màn hình CNC mới

Trong một số trường hợp, thay mới có thể là phương án phù hợp hơn sửa chữa. Tuy nhiên, màn hình thay thế cần đáp ứng các yêu cầu của hệ thống hiện hữu.

13.1. Kiểm tra tính tương thích

Cần xác định model, kích thước, độ phân giải, giao tiếp, điện áp và cấu trúc lắp đặt.

Không nên lựa chọn màn hình chỉ vì có kích thước tương tự hoặc cùng thương hiệu.

13.2. Kiểm tra khả năng tương thích phần mềm

Một số hệ thống CNC sử dụng giao diện và phần cứng chuyên dụng. Việc thay màn hình có thể yêu cầu cấu hình hoặc thiết bị tương thích theo tài liệu kỹ thuật.

Trước khi thay mới, cần xác minh khả năng hoạt động với bộ điều khiển hiện tại.

13.3. Bảo toàn dữ liệu và cấu hình

Nếu màn hình hoặc bộ điều khiển lưu trữ dữ liệu quan trọng, cần xác định vị trí lưu dữ liệu và khả năng sao lưu.

Không phải tất cả dữ liệu đều nằm trong màn hình. Một số hệ thống lưu chương trình gia công trong bộ điều khiển CNC hoặc thiết bị lưu trữ riêng.

13.4. Kiểm tra an toàn sau lắp đặt

Sau khi thay màn hình, cần kiểm tra giao diện, phím chức năng, khả năng giao tiếp và các trạng thái cảnh báo.

Máy chỉ nên được đưa trở lại sản xuất sau khi các chức năng liên quan đã được kiểm tra theo quy trình an toàn của nhà máy.

14. Những sai lầm thường gặp khi sửa màn hình máy CNC

Một số sai lầm trong quá trình xử lý sự cố có thể làm tăng chi phí và kéo dài thời gian dừng máy.

14.1. Thay linh kiện khi chưa chẩn đoán

Thay LCD, bo nguồn hoặc bo xử lý theo phỏng đoán có thể không giải quyết được lỗi nếu nguyên nhân nằm ở cáp hoặc nguồn cấp.

Cần kiểm tra theo từng bước để xác định bộ phận gây sự cố.

14.2. Sử dụng linh kiện không tương thích

Linh kiện có hình dạng giống nhau chưa chắc có cùng thông số điện và giao tiếp.

Việc sử dụng linh kiện không tương thích có thể khiến thiết bị không hoạt động hoặc phát sinh lỗi mới.

14.3. Tự ý tháo bo mạch

Tháo lắp không đúng kỹ thuật có thể làm hỏng đầu nối, đứt cáp hoặc gây phóng tĩnh điện lên linh kiện.

Đối với màn hình chuyên dụng, nên giao việc kiểm tra và sửa chữa cho kỹ thuật viên có chuyên môn phù hợp.

14.4. Bỏ qua nguyên nhân từ môi trường

Nếu màn hình bị hư do nhiệt độ cao, dầu làm mát hoặc nguồn điện không ổn định, việc chỉ sửa phần cứng có thể không giải quyết triệt để vấn đề.

Cần đánh giá điều kiện lắp đặt và vận hành để hạn chế tái phát.

14.5. Không kiểm tra đầy đủ sau sửa chữa

Màn hình sáng trở lại không có nghĩa tất cả chức năng đã được khôi phục.

Cần kiểm tra những chức năng liên quan đến lỗi ban đầu, bao gồm hiển thị, cảm ứng, bàn phím hoặc giao tiếp tùy theo cấu hình.

15. Câu hỏi thường gặp về dịch vụ sửa màn hình máy CNC

15.1. Màn hình máy CNC không lên nguồn có sửa được không?

Có thể sửa được trong nhiều trường hợp, nhưng cần xác định nguyên nhân. Lỗi có thể liên quan đến nguồn cấp bên ngoài, bo nguồn, đầu nối hoặc bo xử lý.

Sau khi kiểm tra, kỹ thuật viên mới có thể đánh giá khả năng phục hồi và chi phí dự kiến.

15.2. Màn hình CNC bị sọc có cần thay mới không?

Không phải lúc nào cũng cần thay mới. Nếu nguyên nhân nằm ở cáp tín hiệu hoặc mạch điều khiển, có thể xem xét sửa chữa bộ phận liên quan.

Nếu LCD hư hỏng vật lý nghiêm trọng, thay LCD hoặc thay cụm màn hình có thể là phương án phù hợp.

15.3. Màn hình CNC bị liệt cảm ứng có sửa được không?

Khả năng sửa chữa phụ thuộc vào loại cảm ứng, model và tình trạng phần cứng. Một số trường hợp có thể xử lý kết nối hoặc hiệu chuẩn; trường hợp tấm cảm ứng hỏng cần thay linh kiện tương thích.

15.4. Sửa màn hình CNC mất bao lâu?

Thời gian xử lý phụ thuộc vào mức độ hư hỏng, độ phức tạp của thiết bị, tình trạng linh kiện và yêu cầu kiểm tra sau sửa chữa.

Những lỗi đơn giản có thể xử lý nhanh hơn các trường hợp liên quan đến bo mạch hoặc linh kiện đặc thù. Thời gian cụ thể cần được xác nhận sau khi kiểm tra.

15.5. Chi phí sửa màn hình CNC có cao không?

Chi phí phụ thuộc vào model, bộ phận hư hỏng và linh kiện cần thay. Khách hàng nên yêu cầu báo giá theo hạng mục để có cơ sở so sánh với phương án thay mới

1. Phân biệt lỗi LCD với tình trạng mất tín hiệu hiển thị trên máy CNC

Khi màn hình CNC không hiển thị nội dung, trước tiên cần phân biệt lỗi thuộc cụm màn hình hay phát sinh từ hệ thống tạo và truyền tín hiệu hình ảnh. Đây là hai nhóm sự cố có biểu hiện tương tự nhưng hướng kiểm tra khác nhau.

Trường hợp LCD bị hư hỏng

LCD có thể xuất hiện các đường sọc cố định, đốm đen, vùng loang màu hoặc hình ảnh biến dạng. Nếu những dấu hiệu này tồn tại ngay cả khi các kết nối và tín hiệu đầu vào đã được xác minh phù hợp, cần xem xét khả năng tấm nền hoặc mạch điều khiển hiển thị gặp vấn đề.

Tuy nhiên, không phải mọi đường sọc đều chứng minh LCD đã hỏng. Cáp tín hiệu, đầu nối hoặc mạch điều khiển cũng có thể tạo ra hiện tượng tương tự. Vì vậy, cần kiểm tra theo cấu tạo của từng model trước khi quyết định thay tấm nền.

Trường hợp đèn nền không hoạt động

Một số màn hình vẫn có nội dung nhưng rất tối, khó quan sát dưới ánh sáng thông thường. Hiện tượng này có thể liên quan đến hệ thống đèn nền, mạch cấp nguồn cho đèn nền hoặc tín hiệu điều khiển độ sáng.

Kỹ thuật viên cần xác định màn hình có thực sự tạo ra hình ảnh hay không, sau đó kiểm tra hệ thống phát sáng. Việc chỉ nhìn thấy màn hình tối không đủ để kết luận LCD cần thay mới.

Trường hợp mất tín hiệu hình ảnh

Nếu màn hình không có nội dung nhưng vẫn có dấu hiệu được cấp nguồn, nguyên nhân có thể nằm ở đường truyền tín hiệu hoặc bộ điều khiển CNC. Tùy thiết kế, tín hiệu có thể đi qua cáp, đầu nối hoặc giao tiếp hiển thị chuyên dụng.

Trong tình huống này, thay LCD mà không kiểm tra tín hiệu đầu vào có thể không khắc phục được sự cố. Cần xác minh thiết bị tạo hình ảnh có hoạt động và tín hiệu có đến được màn hình hay không.

2. Những bộ phận cần kiểm tra khi màn hình CNC không có hình

Việc kiểm tra nên bắt đầu từ các yếu tố cơ bản rồi chuyển sang những bộ phận chuyên sâu hơn. Thứ tự cụ thể phụ thuộc vào cấu trúc của màn hình và bộ điều khiển máy.

Nguồn cấp và mạch nguồn

Nguồn cấp không ổn định có thể khiến màn hình không khởi động, tự tắt hoặc hoạt động chập chờn. Với một số thiết bị, nguồn của màn hình được thiết kế riêng; ở những cấu hình khác, nguồn có thể liên quan đến bộ điều khiển hoặc cụm hiển thị.

Kỹ thuật viên cần xác minh nguồn đầu vào, các đường cấp điện theo thông số kỹ thuật và trạng thái hoạt động của thiết bị. Không nên tự ý đo hoặc tháo mạch khi chưa bảo đảm an toàn điện.

Tấm nền LCD và hệ thống đèn nền

Nếu nguồn cấp phù hợp nhưng màn hình vẫn không hiển thị đúng, cần kiểm tra LCD, đèn nền và mạch điều khiển liên quan. Các dấu hiệu như sọc cố định, đốm, sai màu hoặc hình ảnh mờ có thể giúp định hướng kiểm tra nhưng chưa đủ để kết luận linh kiện nào bị hỏng.

Kết quả đo kiểm và khả năng hoạt động của từng bộ phận mới là cơ sở để lựa chọn sửa chữa hay thay thế.

Cáp tín hiệu và đầu nối

Cáp hoặc đầu nối gặp vấn đề có thể khiến hình ảnh mất hoàn toàn, chập chờn hoặc xuất hiện nhiễu. Trong môi trường gia công cơ khí, rung động và điều kiện lắp đặt có thể ảnh hưởng đến kết nối nếu thiết bị không được cố định phù hợp.

Việc kiểm tra cần tuân thủ hướng dẫn của nhà sản xuất, đặc biệt với các cổng kết nối chuyên dụng. Không nên tháo lắp đầu nối khi thiết bị đang được cấp điện nếu quy trình của nhà sản xuất không cho phép.

Bộ điều khiển CNC và mạch xử lý hình ảnh

Nếu cụm màn hình được xác định không phải nguyên nhân chính, cần xem xét khả năng bộ điều khiển CNC không tạo ra hoặc không truyền tín hiệu hình ảnh đúng cách.

Tùy hệ thống, vấn đề có thể liên quan đến cổng xuất hình, bo mạch điều khiển hoặc cấu hình thiết bị. Việc kiểm tra nên dựa trên tài liệu kỹ thuật và phương pháp chẩn đoán phù hợp với từng dòng máy.

3. Sửa chữa màn hình công nghiệp máy CNC lỗi LCD, mất hiển thị tại CATEC theo hướng khoanh vùng nguyên nhân

Để tránh thay linh kiện theo phỏng đoán, quá trình chẩn đoán cần dựa trên biểu hiện thực tế và kết quả kiểm tra từng nhóm chức năng. Trần Gia Automation định hướng xử lý theo nguyên tắc xác định phạm vi lỗi trước khi lựa chọn hạng mục sửa chữa.

Một số bước khoanh vùng có thể áp dụng gồm:

Bước 1: Ghi nhận biểu hiện ban đầu. Xác định màn hình tối hoàn toàn, có đèn nhưng không có hình, hiển thị sọc hay mất hình không liên tục. Ghi lại thời điểm lỗi xuất hiện và điều kiện vận hành nếu có.

Bước 2: Kiểm tra tình trạng khởi động. Quan sát dấu hiệu hoạt động của màn hình và bộ điều khiển CNC theo hướng dẫn kỹ thuật. Bước này giúp phân biệt thiết bị mất nguồn với trường hợp máy có hoạt động nhưng không xuất hình.

Bước 3: Kiểm tra đường tín hiệu. Xác minh kết nối và khả năng truyền tín hiệu theo cấu hình thiết bị. Nếu không có tín hiệu hình ảnh phù hợp, cần xem xét bộ phận tạo tín hiệu trước khi kết luận LCD bị hỏng.

Bước 4: Đánh giá cụm hiển thị. Khi nguồn và tín hiệu đã được kiểm tra, tiếp tục đánh giá LCD, đèn nền và mạch điều khiển hiển thị theo kết quả đo kiểm.

Bước 5: Đối chiếu kết quả và lựa chọn phương án. Xác định bộ phận cần sửa, linh kiện cần thay hoặc những hạng mục cần kiểm tra bổ sung. Phương án cuối cùng phải dựa trên tình trạng thực tế và khả năng tương thích.

Cách tiếp cận theo từng nhóm giúp hạn chế việc thay LCD trong khi nguyên nhân thật sự nằm ở nguồn hoặc tín hiệu từ bộ điều khiển.

4. Vì sao màn hình vẫn có nguồn nhưng không hiển thị?

Đây là tình huống dễ gây nhầm lẫn vì đèn báo hoặc một số dấu hiệu hoạt động có thể khiến người dùng nghĩ rằng màn hình hoàn toàn bình thường.

Trên thực tế, nguồn điện hiện diện không đồng nghĩa tất cả các khối chức năng đều hoạt động đúng. Thiết bị có thể được cấp nguồn nhưng vẫn gặp lỗi ở LCD, đèn nền, mạch điều khiển hoặc đường truyền tín hiệu.

Một số khả năng cần xem xét gồm:

• LCD bị hư hỏng khiến nội dung không thể hiển thị bình thường.

• Hệ thống đèn nền không hoạt động, làm hình ảnh trở nên rất tối.

• Cáp tín hiệu hoặc đầu nối không truyền được dữ liệu hình ảnh.

• Bộ điều khiển CNC chưa khởi động hoàn chỉnh hoặc không xuất tín hiệu.

• Mạch xử lý hình ảnh gặp lỗi.

• Nguồn cấp cho một khối chức năng không đáp ứng yêu cầu dù thiết bị vẫn có dấu hiệu hoạt động.

Để xác định chính xác, kỹ thuật viên cần đối chiếu hiện tượng với cấu tạo và thông số của thiết bị. Không nên kết luận chỉ dựa vào việc đèn báo nguồn có sáng hay không.

5. Những trường hợp dễ chẩn đoán nhầm lỗi LCD

Một số sự cố có biểu hiện gần giống nhau nên cần được kiểm tra cẩn thận trước khi thay linh kiện.

Màn hình tối bị nhầm với LCD hỏng

Khi màn hình không đủ sáng, người dùng có thể cho rằng tấm nền đã hỏng. Tuy nhiên, nếu nội dung vẫn tồn tại nhưng đèn nền không hoạt động, phương án sửa chữa có thể tập trung vào hệ thống phát sáng hoặc mạch liên quan.

Mất tín hiệu bị nhầm với mất nguồn

Màn hình không hiển thị chưa chắc đã mất nguồn. Nếu thiết bị vẫn có dấu hiệu hoạt động, cần kiểm tra đường tín hiệu và bộ điều khiển thay vì chỉ tập trung vào mạch nguồn.

Lỗi cáp bị nhầm với lỗi tấm nền

Kết nối không ổn định có thể gây mất hình hoặc hiển thị bất thường. Trước khi thay LCD, cần xác minh tình trạng cáp và đầu nối theo đúng quy trình kỹ thuật.

Lỗi từ bộ điều khiển bị nhầm với lỗi màn hình

Nếu bộ điều khiển CNC không tạo ra tín hiệu hình ảnh, một màn hình tốt vẫn có thể không hiển thị nội dung. Do đó, cần kiểm tra cả hai phía khi cấu hình thiết bị cho phép.

Những trường hợp trên cho thấy chẩn đoán chính xác quan trọng không kém việc sửa chữa. Thay linh kiện khi chưa xác định nguyên nhân có thể làm tăng chi phí mà không giải quyết được sự cố ban đầu.

6. Khi nào nên sửa mạch, thay LCD hoặc thay màn hình?

Quyết định sửa chữa hay thay thế cần dựa trên mức độ hư hỏng, khả năng tìm linh kiện và yêu cầu sử dụng của máy CNC.

Nên cân nhắc sửa mạch khi kết quả kiểm tra xác định sự cố tập trung ở mạch nguồn, mạch điều khiển hoặc một bộ phận có thể sửa chữa an toàn và đáp ứng yêu cầu kỹ thuật.

Nên cân nhắc thay LCD khi tấm nền được xác định là bộ phận hư hỏng và có linh kiện thay thế tương thích. Cần kiểm tra kích thước, độ phân giải, giao tiếp tín hiệu, đầu nối và yêu cầu lắp đặt.

Nên đánh giá thay toàn bộ màn hình khi thiết bị hư hỏng nghiêm trọng, linh kiện phù hợp khó tìm hoặc phương án sửa chữa không đáp ứng yêu cầu vận hành. Với màn hình chuyên dụng của máy CNC, cần đặc biệt chú ý khả năng tương thích với bộ điều khiển và cấu hình hiện tại.

Nếu thiết bị đã cũ, doanh nghiệp cũng nên kiểm tra khả năng khôi phục thông số, chương trình hoặc các cấu hình cần thiết trước khi thay thế. Không phải mọi màn hình có kích thước tương tự đều có thể sử dụng trực tiếp trên cùng một hệ thống.

7. Kiểm tra gì sau khi xử lý lỗi mất hiển thị?

Sau sửa chữa, cần xác nhận thiết bị không chỉ sáng trở lại mà còn đáp ứng những yêu cầu hiển thị và kết nối liên quan.

Các nội dung nên được kiểm tra gồm:

• Khả năng khởi động ổn định.

• Độ sáng và chất lượng hình ảnh.

• Tình trạng sọc, đốm hoặc sai màu đã được xử lý.

• Khả năng hiển thị thông tin từ bộ điều khiển CNC.

• Tình trạng kết nối và các chức năng liên quan.

• Khả năng hoạt động ổn định trong điều kiện kiểm tra phù hợp.

Nếu màn hình có chức năng cảm ứng, cần kiểm tra thao tác theo phạm vi sửa chữa. Nếu đã thay linh kiện hoặc thay màn hình, cần xác minh khả năng tương thích với hệ thống trước khi đưa máy trở lại sản xuất.

Các thử nghiệm trên phải được thực hiện theo hướng dẫn của nhà sản xuất và quy trình an toàn của nhà máy, không nên tùy tiện thao tác khi máy đang ở trạng thái có thể gây nguy hiểm

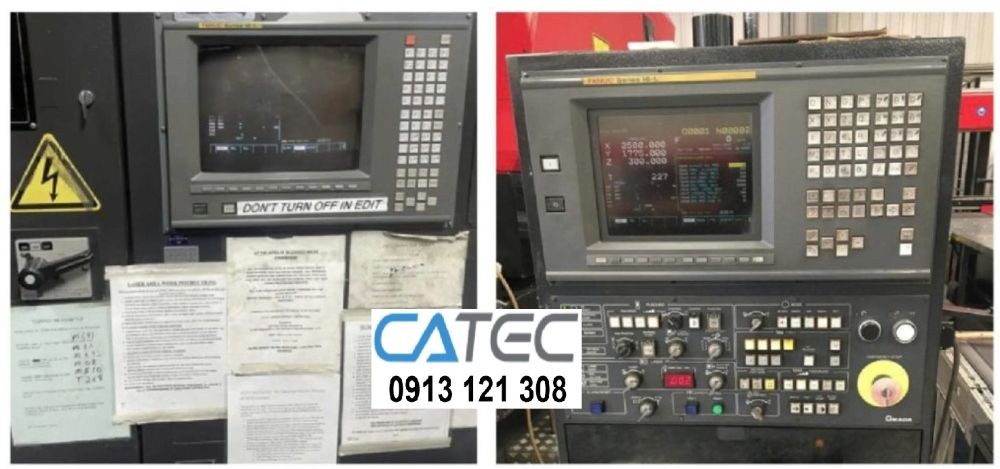

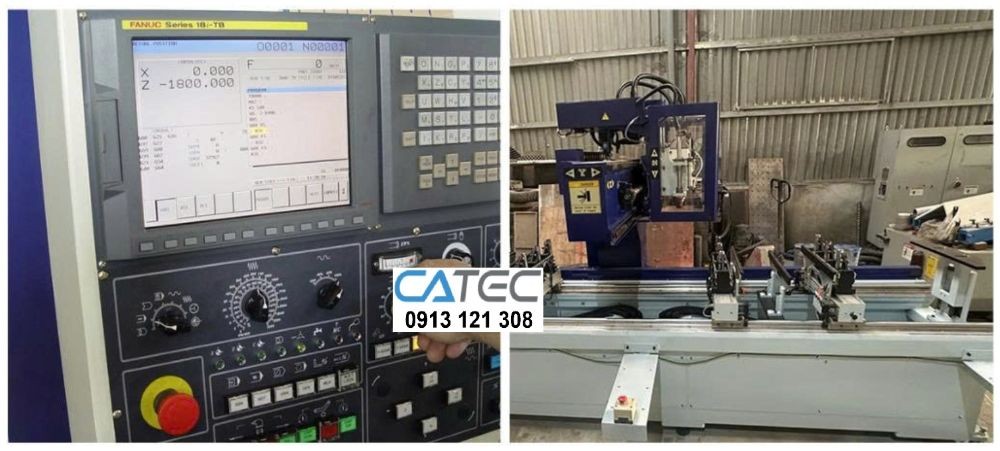

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

• CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC

• Holine : 0913121308

• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM

• Email: catec.tech@gmail.com

• Website: www.catecvn.com

• Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)

• Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.

• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
