Dịch Vụ Sửa Chữa Màn Hình HMI Omron NS5 Series Mất Nguồn, Liệt Cảm Ứng, Lỗi Hiển Thị – Sửa Gấp Trong Ngày, Chờ Lấy Ngay

Màn hình HMI Omron NS5 Series là thiết bị giao diện người – máy được sử dụng trong nhiều hệ thống điều khiển tự động hóa công nghiệp. Thiết bị hỗ trợ người vận hành theo dõi thông số, giám sát trạng thái máy móc, nhập dữ liệu và giao tiếp với PLC trong quá trình sản xuất. Sau thời gian dài hoạt động, màn hình có thể phát sinh những sự cố như mất nguồn, không lên hình, liệt cảm ứng, hiển thị sai màu, sọc màn hình, treo chương trình hoặc mất kết nối truyền thông. Những lỗi này không chỉ gây khó khăn cho việc vận hành mà còn có thể làm gián đoạn toàn bộ dây chuyền sản xuất nếu HMI là giao diện điều khiển chính.

Đối với các doanh nghiệp đang sử dụng màn hình Omron NS5 Series, việc tìm kiếm đơn vị sửa chữa uy tín, kiểm tra đúng nguyên nhân và xử lý nhanh chóng là yếu tố quan trọng để giảm thời gian dừng máy. Thay vì thay mới toàn bộ thiết bị ngay khi xảy ra sự cố, doanh nghiệp có thể lựa chọn phương án kiểm tra bo nguồn, bo xử lý, màn hình LCD, tấm cảm ứng và các linh kiện liên quan để xác định khả năng sửa chữa.

CATEC cung cấp dịch vụ kiểm tra, sửa chữa và thay thế linh kiện màn hình HMI Omron NS5 Series theo tình trạng thực tế của thiết bị. Dịch vụ tập trung vào những lỗi thường gặp như không lên nguồn, cảm ứng không hoạt động, màn hình tối đen, hiển thị chập chờn, treo logo và lỗi giao tiếp với PLC. Tùy theo mức độ hư hỏng, tình trạng linh kiện và yêu cầu kỹ thuật, khách hàng được tư vấn phương án sửa chữa, chi phí dự kiến, thời gian xử lý và điều kiện bảo hành trước khi tiến hành.

Với nhu cầu sửa chữa trong ngày, chờ lấy ngay hoặc xử lý gấp, khách hàng nên cung cấp đầy đủ mã model, hình ảnh tem thiết bị và mô tả lỗi để kỹ thuật viên đánh giá sơ bộ. Thời gian hoàn thành thực tế phụ thuộc vào tình trạng hư hỏng, khả năng cung cấp linh kiện và các bước kiểm tra cần thiết sau sửa chữa. Mục tiêu của dịch vụ là giúp doanh nghiệp khôi phục chức năng thiết bị an toàn, hạn chế chi phí phát sinh và duy trì hoạt động sản xuất ổn định.

1. Tổng quan về màn hình HMI Omron NS5 Series

Omron NS5 Series thuộc dòng màn hình giao diện vận hành NS của Omron, được thiết kế để hỗ trợ giám sát và điều khiển trong hệ thống tự động hóa. Tùy từng model và cấu hình, thiết bị có thể giao tiếp với PLC, hiển thị dữ liệu vận hành, cung cấp cảnh báo và cho phép người dùng thao tác trên giao diện cảm ứng.

Dòng NS5 thường được sử dụng trong các hệ thống máy móc công nghiệp cần giao diện vận hành nhỏ gọn, thuận tiện cho việc theo dõi và điều chỉnh thông số. Trong quá trình sử dụng, thiết bị có thể chịu ảnh hưởng từ nhiệt độ, độ ẩm, bụi bẩn, rung động, chất lượng nguồn điện và tần suất thao tác của người vận hành.

Khi màn hình gặp sự cố, việc xác định đúng nguyên nhân là bước đầu tiên để đưa ra phương án sửa chữa phù hợp. Không phải mọi trường hợp màn hình tối đều do LCD hỏng, cũng không phải mọi lỗi cảm ứng đều cần thay toàn bộ cụm màn hình.

1.1. Vai trò của màn hình Omron NS5 trong sản xuất

Màn hình HMI Omron NS5 Series đảm nhiệm nhiều chức năng quan trọng trong hệ thống điều khiển.

• Hiển thị thông số vận hành của máy móc.

• Theo dõi trạng thái hoạt động của PLC và các thiết bị liên quan.

• Cho phép người vận hành nhập dữ liệu, điều chỉnh giá trị cài đặt.

• Hiển thị thông báo cảnh báo và trạng thái lỗi.

• Hỗ trợ chuyển đổi giữa các trang giao diện vận hành.

• Giúp kỹ thuật viên theo dõi dữ liệu và kiểm tra tình trạng hệ thống.

• Hỗ trợ thao tác điều khiển theo chương trình và cấu hình đã thiết lập.

Khi HMI hoạt động bình thường, người vận hành có thể kiểm tra trạng thái máy nhanh chóng và thực hiện thao tác theo quy trình. Ngược lại, nếu thiết bị mất nguồn, liệt cảm ứng hoặc không hiển thị, việc giám sát và điều khiển có thể bị ảnh hưởng.

Tùy thiết kế hệ thống, PLC có thể vẫn tiếp tục thực hiện chương trình khi HMI hỏng. Tuy nhiên, doanh nghiệp không nên mặc định rằng máy vẫn an toàn hoặc có thể vận hành bình thường khi giao diện điều khiển không hoạt động.

1.2. Các bộ phận chính của màn hình HMI Omron NS5

Để kiểm tra và sửa chữa hiệu quả, cần hiểu các bộ phận cơ bản cấu thành thiết bị.

Bo nguồn: Có nhiệm vụ tiếp nhận và chuyển đổi nguồn điện để cung cấp cho các mạch chức năng. Khi bo nguồn gặp lỗi, thiết bị có thể không lên nguồn, khởi động chập chờn hoặc tự tắt.

Bo xử lý: Đảm nhiệm việc xử lý dữ liệu, quản lý giao diện và điều phối hoạt động của màn hình. Sự cố ở bộ phận này có thể khiến HMI treo, khởi động không hoàn tất hoặc không phản hồi thao tác.

Màn hình LCD: Hiển thị giao diện, thông số và cảnh báo. LCD hư hỏng có thể gây sọc ngang, sọc dọc, nhòe hình, đốm đen hoặc mất hình.

Tấm cảm ứng: Tiếp nhận thao tác chạm từ người vận hành. Khi bộ phận này hỏng, màn hình có thể bị liệt cảm ứng toàn phần hoặc một phần.

Cáp tín hiệu và đầu nối: Truyền tín hiệu giữa các bộ phận. Cáp lỏng, đứt ngầm hoặc đầu nối oxy hóa có thể gây lỗi hiển thị và cảm ứng không ổn định.

Bộ nhớ và dữ liệu chương trình: Lưu trữ dữ liệu hoặc cấu hình theo thiết kế thiết bị. Sự cố có thể khiến màn hình khởi động bất thường, mất cấu hình hoặc không tải được giao diện.

Cổng truyền thông: Hỗ trợ trao đổi dữ liệu giữa HMI và PLC hoặc thiết bị điều khiển khác. Khi đường truyền bị lỗi, màn hình có thể báo mất kết nối dù chức năng hiển thị vẫn bình thường.

Việc kiểm tra cần phân biệt rõ lỗi phần cứng, lỗi phần mềm và lỗi đến từ các thiết bị bên ngoài để tránh thay thế linh kiện không cần thiết.

2. Dịch vụ sửa chữa màn hình HMI Omron NS5 Series tại CATEC

CATEC tiếp nhận nhu cầu kiểm tra và sửa chữa màn hình HMI Omron NS5 Series gặp sự cố trong quá trình vận hành. Tùy tình trạng thiết bị, các hạng mục có thể bao gồm sửa bo nguồn, kiểm tra bo xử lý, thay LCD, thay tấm cảm ứng, xử lý đầu nối và khắc phục lỗi truyền thông.

Dịch vụ hướng đến các nhà máy, xưởng sản xuất, doanh nghiệp sử dụng máy tự động hóa và đơn vị bảo trì công nghiệp có nhu cầu khôi phục hoạt động thiết bị.

Các lỗi có thể được tiếp nhận kiểm tra gồm:

• Sửa chữa màn hình HMI Omron xuất hiện đốm đen hoặc vùng hiển thị bất thường.

• Sửa chữa màn hình HMI Omron Lỗi cáp tín hiệu hoặc đầu nối.

• Sửa chữa màn hình HMI Omron Lỗi bo nguồn, bo xử lý và các linh kiện điện tử liên quan.

• Sửa chữa màn hình HMI Omron Kiểm tra khả năng sao lưu hoặc phục hồi dữ liệu khi điều kiện kỹ thuật cho phép.

Dịch vụ Sửa chữa màn hình HMI Omron cần bắt đầu bằng bước chẩn đoán để xác định chính xác bộ phận bị lỗi. Sau đó, kỹ thuật viên mới đề xuất sửa chữa, thay linh kiện hoặc phương án thay thế thiết bị nếu cần.

3. Các lỗi màn hình HMI Omron NS5 thường gặp

3.1. Màn hình Omron NS5 bị mất nguồn

Màn hình không lên nguồn là lỗi thường gặp khiến người vận hành không thể truy cập giao diện điều khiển.

Biểu hiện có thể bao gồm:

• Màn hình không sáng.

• Đèn báo nguồn không hoạt động.

• Thiết bị không có dấu hiệu khởi động.

• Màn hình bật lên rồi tắt.

• Thiết bị tự khởi động lại nhiều lần.

• Màn hình chỉ hoạt động khi nguồn điện ổn định ở một điều kiện nhất định.

Nguyên nhân có thể nằm ở nguồn cấp bên ngoài, dây nguồn, đầu nối, cầu chì, mạch nguồn hoặc các linh kiện điện tử trên bo mạch.

Trước khi kết luận bo nguồn bị hỏng, cần kiểm tra nguồn cấp theo đúng thông số của model. Nếu nguồn bên ngoài bình thường, kỹ thuật viên sẽ kiểm tra các đường điện áp và linh kiện liên quan bên trong thiết bị.

Không nên tự ý tháo bo nguồn hoặc cấp điện thử khi chưa có chuyên môn, vì thiết bị có thể chứa các linh kiện còn tích điện sau khi ngắt nguồn.

3.2. Màn hình có nguồn nhưng không hiển thị

Trong trường hợp đèn báo vẫn sáng nhưng màn hình tối đen, nguyên nhân có thể liên quan đến LCD, đèn nền, cáp tín hiệu hoặc mạch điều khiển hiển thị.

Kỹ thuật viên cần kiểm tra từng bộ phận để xác định lỗi thực tế. Nếu LCD còn tốt nhưng đường tín hiệu bị gián đoạn, việc thay màn hình có thể không cần thiết.

Sau khi sửa chữa, cần kiểm tra khả năng hiển thị đầy đủ giao diện, độ sáng và độ ổn định của hình ảnh.

3.3. Màn hình bị sọc ngang, sọc dọc

Lỗi sọc có thể xuất hiện dưới dạng đường kẻ cố định, đường kẻ nhấp nháy hoặc các vùng hiển thị bị biến dạng.

Một số nguyên nhân thường được xem xét:

• LCD xuống cấp hoặc hư hỏng.

• Cáp tín hiệu bị lỏng.

• Đầu nối bị oxy hóa.

• Mạch điều khiển hiển thị gặp sự cố.

• Thiết bị bị va đập hoặc chịu áp lực cơ học.

• Môi trường nhiệt độ cao ảnh hưởng đến linh kiện.

Nếu lỗi xuất phát từ LCD, kỹ thuật viên có thể đề xuất thay màn hình phù hợp. Nếu lỗi nằm ở cáp hoặc mạch điều khiển, cần xử lý bộ phận đó trước khi quyết định thay thế.

3.4. Màn hình bị chớp tắt, hiển thị chập chờn

Màn hình chớp tắt có thể xảy ra liên tục hoặc chỉ xuất hiện trong một số điều kiện vận hành.

Nguyên nhân có thể bao gồm nguồn điện không ổn định, đầu nối lỏng, mạch nguồn xuống cấp hoặc nhiễu điện từ thiết bị công suất.

Nếu lỗi xuất hiện khi động cơ, biến tần hoặc các thiết bị công suất hoạt động, cần kiểm tra cả nguồn điện và cách bố trí dây dẫn trong tủ điều khiển.

Việc sửa chữa cần xem xét cả phần cứng HMI và môi trường lắp đặt để giảm nguy cơ tái phát.

3.5. Màn hình Omron NS5 bị liệt cảm ứng

Liệt cảm ứng khiến người vận hành không thể thao tác trên giao diện, chuyển trang hoặc nhập thông số.

Các dấu hiệu thường gặp:

• Toàn bộ màn hình không nhận thao tác chạm.

• Một số khu vực không phản hồi.

• Cảm ứng phải chạm nhiều lần mới nhận.

• Thao tác chạm bị trễ.

• Màn hình vẫn hiển thị nhưng không điều khiển được.

Nguyên nhân có thể do tấm cảm ứng bị hư hỏng, cáp kết nối lỗi, bộ điều khiển cảm ứng gặp sự cố hoặc lỗi hiệu chuẩn nếu model hỗ trợ chức năng này.

Kỹ thuật viên cần xác định phạm vi liệt cảm ứng, kiểm tra kết nối và đánh giá tình trạng tấm cảm ứng. Khi bộ phận cảm ứng hỏng, phương án thay thế phải phù hợp với mã thiết bị.

3.6. Màn hình bị loạn cảm ứng

Loạn cảm ứng là tình trạng màn hình nhận lệnh sai vị trí hoặc tự phát sinh thao tác không mong muốn. Đây là lỗi có thể ảnh hưởng đến an toàn nếu giao diện điều khiển các chuyển động máy móc.

Nguyên nhân có thể liên quan đến tấm cảm ứng, nhiễu điện, độ ẩm, cáp tín hiệu hoặc cấu hình hiệu chuẩn.

Khi phát hiện hiện tượng này, doanh nghiệp nên hạn chế thao tác và đưa thiết bị về trạng thái an toàn theo quy trình vận hành. Không nên tiếp tục điều khiển máy dựa trên giao diện chưa xác nhận được độ chính xác.

Sau khi kiểm tra, kỹ thuật viên có thể đề xuất thay tấm cảm ứng, xử lý đầu nối hoặc kiểm tra các nguyên nhân liên quan.

3.7. Màn hình Omron NS5 bị treo

Màn hình treo có thể xuất hiện khi khởi động, khi chuyển trang hoặc sau một khoảng thời gian hoạt động.

Biểu hiện thường thấy gồm giao diện đứng yên, cảm ứng không phản hồi, dữ liệu không cập nhật hoặc thiết bị bị kẹt ở màn hình khởi động.

Nguyên nhân có thể đến từ nguồn cấp không ổn định, lỗi bộ nhớ, chương trình, bo xử lý hoặc sự cố giao tiếp với thiết bị ngoại vi.

Nếu chương trình quan trọng, khách hàng không nên tự ý khôi phục cài đặt gốc hoặc nạp lại chương trình khi chưa có bản sao lưu phù hợp.

3.8. Màn hình hiển thị sai màu hoặc nhòe hình

Lỗi hiển thị có thể biểu hiện dưới dạng sai màu, hình ảnh mờ, độ tương phản kém hoặc vùng màu không đồng đều.

Các nguyên nhân cần xem xét gồm LCD xuống cấp, cáp tín hiệu không ổn định hoặc mạch điều khiển hiển thị bị lỗi.

Kỹ thuật viên cần kiểm tra tín hiệu và tình trạng LCD trước khi xác định phương án sửa chữa hoặc thay thế.

3.9. Màn hình Omron NS5 mất kết nối PLC

Khi màn hình hiển thị cảnh báo truyền thông, không cập nhật dữ liệu hoặc các thông số đứng yên, nguyên nhân có thể nằm ở HMI, PLC, cáp truyền thông hoặc cấu hình giao tiếp.

Các yếu tố cần kiểm tra bao gồm:

• Dây truyền thông và đầu nối.

• Nguồn cấp của PLC.

• Trạng thái CPU PLC.

• Địa chỉ thiết bị.

• Tốc độ truyền và các thông số giao tiếp.

• Giao thức được sử dụng.

• Cổng truyền thông trên HMI và PLC.

Không nên mặc định rằng lỗi truyền thông đồng nghĩa với việc màn hình bị hỏng. Cần kiểm tra toàn bộ đường truyền để xác định đúng nguyên nhân.

4. Sửa chữa màn hình HMI Omron NS5 bị mất nguồn

Lỗi mất nguồn cần được xử lý theo trình tự từ nguồn cấp bên ngoài đến mạch nguồn bên trong.

4.1. Kiểm tra nguồn điện đầu vào

Trước tiên, kỹ thuật viên cần xác minh nguồn cấp đúng theo yêu cầu của model, đồng thời kiểm tra dây dẫn, cầu đấu và đầu nối.

Nếu nguồn cấp bị gián đoạn hoặc điện áp không phù hợp, thiết bị có thể không khởi động hoặc hoạt động không ổn định.

Việc kiểm tra cần tuân thủ quy trình an toàn điện của nhà máy. Người không có chuyên môn không nên tự đo điện bên trong tủ điều khiển.

4.2. Kiểm tra bo nguồn

Khi nguồn cấp bên ngoài đã được xác minh nhưng HMI vẫn không hoạt động, kỹ thuật viên sẽ kiểm tra mạch nguồn.

Các hạng mục có thể được đánh giá gồm cầu chì, tụ điện, linh kiện bán dẫn, mạch ổn áp và các đường điện áp đầu ra.

Tùy tình trạng thực tế, phương án xử lý có thể là sửa mạch, thay linh kiện hoặc thay bo phù hợp nếu mức độ hư hỏng không cho phép phục hồi hợp lý.

4.3. Kiểm tra đường nguồn trên bo xử lý

Một số trường hợp màn hình có nguồn đầu vào nhưng không hoàn tất quá trình khởi động do lỗi đường nguồn nội bộ hoặc bo xử lý.

Kỹ thuật viên cần xác định xem thiết bị không lên nguồn thực sự hay đã được cấp nguồn nhưng không thể khởi động.

Việc phân biệt hai trường hợp này giúp tránh thay nhầm bo nguồn.

4.4. Kiểm tra sau khi sửa chữa

Sau khi khắc phục, màn hình cần được kiểm tra khả năng khởi động nhiều lần trong điều kiện thử nghiệm phù hợp.

Ngoài việc quan sát màn hình sáng lên, cần đánh giá tính ổn định của nguồn, khả năng tải giao diện và tình trạng hoạt động trong thời gian kiểm tra.

Nếu lỗi ban đầu xuất hiện theo chu kỳ hoặc khi máy hoạt động tải lớn, cần đánh giá điều kiện phát sinh lỗi trước khi kết luận hoàn tất.

5. Dịch vụ thay LCD màn hình HMI Omron NS5

LCD là bộ phận hiển thị trực tiếp thông tin cho người vận hành. Khi LCD hỏng, các thông số và cảnh báo có thể không được hiển thị chính xác.

5.1. Khi nào cần thay LCD?

Các trường hợp có thể cần thay LCD gồm:

• Màn hình bị nứt hoặc vỡ.

• Xuất hiện đốm đen lan rộng.

• Hình ảnh mất một phần do hư hỏng tấm hiển thị.

• Màn hình bị sọc cố định do lỗi LCD.

• Vùng hiển thị bị chảy mực hoặc biến dạng.

• Hình ảnh không thể khôi phục sau khi đã kiểm tra đường tín hiệu.

Tuy nhiên, trước khi thay LCD, cần loại trừ các lỗi từ cáp, đầu nối và mạch điều khiển.

5.2. Lựa chọn LCD tương thích

Linh kiện thay thế cần đáp ứng yêu cầu về kích thước, độ phân giải, giao tiếp, điện áp và cấu trúc lắp đặt.

Không nên chọn LCD chỉ vì có kích thước tương tự. Linh kiện không tương thích có thể khiến màn hình không hiển thị hoặc phát sinh lỗi khác.

Đối với những model cũ, việc tìm LCD đúng mã có thể mất thời gian. Kỹ thuật viên cần xác minh khả năng tương thích trước khi lắp đặt.

5.3. Kiểm tra chất lượng hiển thị sau thay thế

Sau khi thay LCD, cần kiểm tra độ sáng, độ tương phản, màu sắc và khả năng hiển thị các ký tự.

Các trang giao diện quan trọng cần được kiểm tra để bảo đảm hình ảnh rõ ràng và không có vùng lỗi bất thường.

Nếu màn hình có chức năng cảm ứng, cần kiểm tra thêm thao tác chạm để bảo đảm việc tháo lắp không ảnh hưởng đến bộ phận này.

6. Sửa chữa và thay tấm cảm ứng Omron NS5

Tấm cảm ứng là bộ phận thường xuyên tiếp xúc với người vận hành, vì vậy có thể bị mòn hoặc xuống cấp sau thời gian dài sử dụng.

6.1. Kiểm tra tình trạng tấm cảm ứng

Kỹ thuật viên cần xác định lỗi xuất hiện trên toàn bộ bề mặt hay chỉ một khu vực. Đồng thời, cần kiểm tra cáp tín hiệu, đầu nối và bộ điều khiển cảm ứng.

Nếu chỉ một vùng bị liệt, nguyên nhân có thể nằm ở tấm cảm ứng hoặc đường tín hiệu liên quan. Nếu toàn bộ màn hình không phản hồi, cần kiểm tra thêm các bộ phận khác.

6.2. Thay tấm cảm ứng đúng model

Tấm cảm ứng cần đúng kích thước, kiểu kết nối và thông số tương thích. Việc sử dụng linh kiện không phù hợp có thể gây lỗi nhận thao tác hoặc không thể lắp đặt đúng kỹ thuật.

Khi thay thế, cần bảo đảm bề mặt lắp đặt sạch, cáp được kết nối đúng và các bộ phận không bị tác động ngoài ý muốn.

6.3. Kiểm tra độ chính xác của cảm ứng

Sau khi thay, cần kiểm tra nhiều vị trí trên màn hình, bao gồm các góc, khu vực trung tâm và những nút thường xuyên sử dụng.

Nếu model hỗ trợ hiệu chuẩn, cần thực hiện theo hướng dẫn kỹ thuật. Sau đó, kiểm tra các thao tác chuyển trang, nhập dữ liệu và xác nhận lệnh.

Đối với giao diện điều khiển máy móc, việc kiểm tra cần tuân thủ quy trình an toàn để tránh kích hoạt lệnh ngoài dự kiến.

7. Sửa chữa bo nguồn và bo xử lý màn hình Omron NS5

Bo nguồn và bo xử lý là hai bộ phận quan trọng quyết định khả năng hoạt động của HMI.

7.1. Các lỗi thường gặp trên bo nguồn

Bo nguồn có thể bị ảnh hưởng bởi quá áp, nhiệt độ cao, linh kiện lão hóa hoặc điều kiện điện không ổn định.

Các dấu hiệu thường gặp gồm màn hình không lên nguồn, khởi động chập chờn hoặc tự tắt sau một thời gian.

Kỹ thuật viên cần kiểm tra các đường điện áp, linh kiện và tình trạng mạch để xác định phạm vi hư hỏng.

7.2. Các lỗi thường gặp trên bo xử lý

Khi bo xử lý gặp sự cố, thiết bị có thể bị treo, không khởi động hoàn chỉnh hoặc không nhận thao tác.

Việc kiểm tra cần xem xét nguồn cấp trên bo, các kết nối nội bộ, bộ nhớ và dấu hiệu hư hỏng linh kiện.

Đối với lỗi dữ liệu hoặc chương trình, cần đánh giá khả năng sao lưu trước khi thực hiện những thao tác có nguy cơ làm mất cấu hình.

7.3. Sửa chữa hay thay bo mạch?

Phương án sửa chữa phụ thuộc vào mức độ hư hỏng, khả năng tìm linh kiện và tính khả thi của việc phục hồi.

Nếu lỗi nằm ở một linh kiện riêng lẻ, sửa mạch có thể giúp tiết kiệm chi phí. Nếu bo mạch hư hỏng nghiêm trọng hoặc không thể bảo đảm hoạt động ổn định, cần cân nhắc phương án thay thế.

Mọi phương án nên được thống nhất với khách hàng trước khi tiến hành.

8. Quy trình Sửa chữa màn hình HMI Omron NS5 tại CATEC

Một quy trình sửa chữa rõ ràng giúp kiểm soát chất lượng, giảm nguy cơ phát sinh lỗi và tạo điều kiện cho doanh nghiệp theo dõi tình trạng thiết bị.

8.1. Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp model, mô tả lỗi, thời điểm phát sinh và điều kiện vận hành trước khi sự cố xảy ra.

Nếu có thể, nên gửi hình ảnh tem thiết bị và video thể hiện hiện tượng lỗi.

8.2. Bước 2: Kiểm tra bên ngoài

Kỹ thuật viên kiểm tra vỏ máy, màn hình, đầu nối, dấu hiệu va đập, vào nước hoặc cháy linh kiện.

Nếu thiết bị có dấu hiệu chập điện hoặc ẩm nghiêm trọng, cần đánh giá an toàn trước khi cấp nguồn thử.

8.3. Bước 3: Chẩn đoán nguyên nhân

Thiết bị được kiểm tra theo từng nhóm chức năng gồm nguồn, hiển thị, cảm ứng, bo xử lý và truyền thông.

Mục tiêu là xác định bộ phận gây lỗi và loại trừ các nguyên nhân từ nguồn điện hoặc thiết bị bên ngoài.

8.4. Bước 4: Báo phương án và chi phí

Sau khi kiểm tra, khách hàng được thông tin về hạng mục cần xử lý, linh kiện dự kiến thay, chi phí và thời gian thực hiện.

Nếu có nguy cơ ảnh hưởng đến dữ liệu hoặc cấu hình, nội dung này cần được trao đổi trước khi tiến hành.

8.5. Bước 5: Sửa chữa hoặc thay linh kiện

Kỹ thuật viên tiến hành xử lý theo phương án đã thống nhất. Quá trình thao tác cần bảo đảm an toàn điện, chống tĩnh điện và hạn chế tác động đến các bộ phận còn tốt.

8.6. Bước 6: Kiểm tra sau sửa chữa

Các chức năng liên quan đến lỗi ban đầu cần được kiểm tra lại, bao gồm nguồn, hiển thị, cảm ứng và truyền thông nếu có điều kiện thử nghiệm.

Không nên chỉ dựa vào việc màn hình sáng lên để kết luận thiết bị đã hoạt động bình thường.

8.7. Bước 7: Bàn giao và bảo hành

Sau khi kiểm tra đạt yêu cầu trong phạm vi đã thống nhất, thiết bị được bàn giao kèm thông tin về hạng mục sửa chữa và điều kiện bảo hành.

Khách hàng nên lưu lại mã model, tình trạng thiết bị và các thông tin liên quan để thuận tiện cho việc bảo trì sau này.

9. Dịch vụ sửa chữa trong ngày, chờ lấy ngay

Đối với các nhà máy đang dừng máy vì HMI bị hỏng, việc sửa chữa nhanh có thể giúp hạn chế thiệt hại sản xuất.

CATEC tiếp nhận nhu cầu kiểm tra và ưu tiên xử lý theo tình trạng thực tế, khả năng kỹ thuật và nguồn linh kiện.

9.1. Những trường hợp có thể ưu tiên xử lý nhanh

Các lỗi có phạm vi rõ ràng, linh kiện sẵn có và không yêu cầu phục hồi dữ liệu phức tạp có thể thuận lợi hơn trong việc rút ngắn thời gian sửa chữa.

Ví dụ, một số lỗi đầu nối hoặc linh kiện đơn lẻ có thể được xử lý nhanh sau khi chẩn đoán.

Ngược lại, các trường hợp hỏng nhiều khối chức năng, lỗi bộ nhớ hoặc cần linh kiện khó tìm có thể cần thêm thời gian.

9.2. Cách giúp rút ngắn thời gian sửa chữa

Khách hàng nên chuẩn bị:

• Mã model đầy đủ của HMI Omron NS5.

• Hình ảnh tem thiết bị.

• Mô tả chính xác hiện tượng lỗi.

• Thông báo lỗi hiển thị nếu có.

• Thời điểm và điều kiện phát sinh sự cố.

• Thông tin về chương trình hoặc dữ liệu cần bảo toàn.

• Mức độ ưu tiên do máy đang dừng sản xuất hay chưa.

Thông tin càng rõ ràng, quá trình tiếp nhận và chẩn đoán ban đầu càng thuận lợi.

9.3. Vì sao không nên cam kết thời gian trước khi kiểm tra?

Một số lỗi có biểu hiện giống nhau nhưng nguyên nhân khác nhau. Màn hình không lên nguồn có thể do dây cấp điện hoặc bo nguồn; màn hình tối có thể do LCD, đèn nền hoặc bo xử lý.

Vì vậy, thời gian sửa chữa chỉ nên được xác nhận sau khi đã đánh giá mức độ hư hỏng và khả năng cung cấp linh kiện.

Doanh nghiệp nên ưu tiên đơn vị có quy trình kiểm tra rõ ràng thay vì chỉ dựa vào cam kết sửa nhanh.

10. Chính sách bảo hành sau sửa chữa màn hình Omron NS5

Bảo hành giúp doanh nghiệp có cơ sở theo dõi chất lượng dịch vụ và xử lý khi lỗi liên quan đến hạng mục đã sửa chữa phát sinh trở lại.

10.1. Bảo hành theo hạng mục

Thời hạn bảo hành phụ thuộc vào linh kiện, phạm vi sửa chữa và thỏa thuận giữa khách hàng với đơn vị cung cấp dịch vụ.

Nếu áp dụng thời hạn bảo hành 3–6 tháng cho một số hạng mục, thời hạn cụ thể cần được xác nhận trên phiếu bảo hành hoặc hồ sơ bàn giao.

Không nên mặc định rằng toàn bộ thiết bị đều được bảo hành cùng thời hạn nếu chỉ một số bộ phận được sửa hoặc thay.

10.2. Nội dung cần có trong phiếu bảo hành

Phiếu bảo hành nên thể hiện:

• Mã model thiết bị.

• Ngày tiếp nhận và ngày bàn giao.

• Hạng mục đã sửa chữa.

• Linh kiện đã thay thế nếu có.

• Thời hạn bảo hành.

• Phạm vi bảo hành.

• Điều kiện tiếp nhận bảo hành.

Những thông tin này giúp doanh nghiệp quản lý lịch sử sửa chữa và xác định trách nhiệm khi phát sinh sự cố.

10.3. Những trường hợp cần đánh giá riêng

Các lỗi do va đập, vào nước, nguồn điện bên ngoài không phù hợp hoặc tác động từ hệ thống khác có thể cần được kiểm tra riêng theo chính sách bảo hành.

Khi thiết bị phát sinh lỗi, khách hàng nên cung cấp thông tin bàn giao và mô tả tình trạng để đơn vị sửa chữa đánh giá nguyên nhân.

11. Chi phí sửa chữa màn hình HMI Omron NS5 Series

Chi phí sửa chữa phụ thuộc vào model, tình trạng hư hỏng, linh kiện cần thay và yêu cầu xử lý.

11.1. Những yếu tố ảnh hưởng đến giá sửa chữa

Tình trạng thiết bị: Lỗi đơn giản thường có phạm vi xử lý khác với trường hợp hỏng nhiều bộ phận.

Loại linh kiện: Giá LCD, tấm cảm ứng, bo nguồn và các linh kiện điện tử có thể khác nhau tùy mã sản phẩm.

Độ sẵn có của linh kiện: Model cũ hoặc linh kiện ít phổ biến có thể làm tăng thời gian tìm nguồn cung.

Tình trạng dữ liệu: Những trường hợp cần xử lý chương trình hoặc phục hồi dữ liệu có thể đòi hỏi thêm thời gian và công đoạn kỹ thuật.

Yêu cầu thời gian: Việc ưu tiên xử lý gấp phụ thuộc vào khả năng tiếp nhận và điều kiện kỹ thuật thực tế.

11.2. Có nên sửa chữa hay thay mới?

Sửa chữa có thể phù hợp khi lỗi được xác định rõ, linh kiện có thể phục hồi và thiết bị vẫn đáp ứng yêu cầu vận hành.

Thay mới có thể đáng cân nhắc nếu màn hình hư hỏng nghiêm trọng, linh kiện không còn khả năng cung cấp hoặc chi phí sửa chữa quá cao so với giá trị thiết bị.

Tuy nhiên, thay HMI mới có thể kéo theo chi phí cấu hình, chuyển đổi chương trình, kiểm tra truyền thông và điều chỉnh vị trí lắp đặt.

Doanh nghiệp nên so sánh tổng chi phí và rủi ro trước khi đưa ra quyết định.

11.3. Cách nhận báo giá phù hợp

Để được đánh giá sơ bộ, khách hàng nên gửi mã model, hình ảnh tem máy và mô tả lỗi.

Sau khi kiểm tra, cần yêu cầu thông tin rõ ràng về chi phí sửa chữa, chi phí linh kiện và điều kiện bảo hành trước khi đồng ý thực hiện.

12. Lợi ích khi sửa chữa màn hình Omron NS5 thay vì thay toàn bộ thiết bị

Sửa chữa đúng cách có thể mang lại nhiều lợi ích cho doanh nghiệp, đặc biệt khi thiết bị đang hoạt động trong dây chuyền có cấu hình riêng.

12.1. Tiết kiệm chi phí

Nếu chỉ một bộ phận bị hỏng, sửa chữa hoặc thay linh kiện có thể tiết kiệm hơn so với thay toàn bộ màn hình.

Tuy nhiên, hiệu quả kinh tế cần được đánh giá theo chi phí thực tế và độ ổn định sau sửa chữa.

12.2. Hạn chế thay đổi cấu hình hệ thống

HMI hiện hữu có thể chứa giao diện, thông số và cấu hình truyền thông đã được thiết lập cho máy.

Sửa chữa thiết bị đang sử dụng có thể giúp giảm nhu cầu cấu hình lại, nhưng vẫn cần đánh giá khả năng bảo toàn dữ liệu trong từng trường hợp.

12.3. Giảm thời gian dừng máy

Nếu lỗi được xác định nhanh và linh kiện phù hợp có sẵn, sửa chữa có thể giúp thiết bị sớm quay lại hoạt động.

Thời gian thực tế vẫn phụ thuộc vào mức độ hư hỏng và các bước kiểm tra sau sửa chữa.

12.4. Duy trì tính tương thích

Việc giữ lại HMI hiện hữu có thể hạn chế những thay đổi về giao tiếp, chương trình và vị trí lắp đặt.

Nếu phải thay mới, doanh nghiệp cần kiểm tra khả năng tương thích giữa thiết bị mới với PLC, hệ thống điện và chương trình hiện có.

13. Những lưu ý khi sử dụng màn hình HMI Omron NS5

Bảo dưỡng đúng cách giúp hạn chế nguy cơ phát sinh lỗi do môi trường vận hành và thao tác không phù hợp.

13.1. Kiểm tra nguồn điện định kỳ

Nguồn điện không ổn định có thể ảnh hưởng đến độ tin cậy của thiết bị. Doanh nghiệp nên kiểm tra nguồn cấp, đầu nối và hệ thống bảo vệ theo quy trình bảo trì.

Không tự ý thay đổi điện áp cấp hoặc đấu nối khi chưa xác định đúng thông số của model.

13.2. Giữ thiết bị sạch và khô

Bụi bẩn và độ ẩm có thể ảnh hưởng đến bề mặt cảm ứng, đầu nối và bo mạch.

Việc vệ sinh nên tuân thủ hướng dẫn của nhà sản xuất, tránh dùng dung môi không phù hợp hoặc để chất lỏng lọt vào thiết bị.

13.3. Hạn chế tác động mạnh lên màn hình

Không nên dùng vật nhọn hoặc tác động lực quá lớn lên bề mặt cảm ứng. Những thao tác này có thể làm hỏng lớp cảm ứng hoặc LCD.

Người vận hành nên sử dụng thiết bị theo đúng hướng dẫn.

13.4. Kiểm tra hệ thống dây dẫn

Dây nguồn và dây truyền thông cần được bố trí phù hợp với môi trường công nghiệp, tránh bị kéo căng, dập gãy hoặc đặt gần nguồn nhiễu không phù hợp.

Nếu lỗi truyền thông hoặc hiển thị xuất hiện theo chu kỳ, cần kiểm tra cả điều kiện lắp đặt.

13.5. Sao lưu chương trình và cấu hình

Nếu hệ thống cho phép, doanh nghiệp nên lưu bản sao chương trình và cấu hình HMI theo quy trình quản lý dữ liệu.

Việc sao lưu giúp giảm rủi ro khi thiết bị gặp lỗi bộ nhớ hoặc cần thay thế.

14. Vì sao nên lựa chọn đơn vị sửa chữa chuyên nghiệp?

Màn hình HMI công nghiệp là thiết bị điện tử có cấu trúc phức tạp. Việc sửa chữa không đúng kỹ thuật có thể khiến lỗi trở nên nghiêm trọng hơn hoặc gây mất dữ liệu.

14.1. Có quy trình chẩn đoán rõ ràng

Đơn vị sửa chữa cần xác định nguyên nhân trước khi thay linh kiện, đồng thời giải thích phạm vi công việc và những rủi ro liên quan.

14.2. Có khả năng kiểm tra nhiều bộ phận

Lỗi màn hình có thể liên quan đến nguồn, LCD, cảm ứng, bo xử lý hoặc thiết bị ngoại vi. Khả năng kiểm tra nhiều khối chức năng giúp hạn chế kết luận sai nguyên nhân.

14.3. Minh bạch về linh kiện

Khách hàng nên được thông tin về linh kiện thay thế, tính tương thích và tình trạng cung cấp. Không nên mặc định linh kiện là chính hãng nếu chưa có căn cứ xác minh.

14.4. Có kiểm tra sau sửa chữa

Thiết bị cần được kiểm tra các chức năng liên quan đến lỗi ban đầu trước khi bàn giao.

Đây là bước quan trọng để hạn chế tình trạng thiết bị chỉ hoạt động tạm thời nhưng chưa khắc phục được nguyên nhân gốc.

14.5. Có điều kiện bảo hành rõ ràng

Chính sách bảo hành cần thể hiện cụ thể thời hạn, phạm vi và quy trình tiếp nhận. Điều này giúp doanh nghiệp thuận tiện hơn trong quản lý thiết bị sau sửa chữa.

15. CATEC nhận sửa chữa màn hình HMI Omron NS5 cho doanh nghiệp

CATEC hướng đến nhu cầu sửa chữa thiết bị tự động hóa của các nhà máy, xưởng sản xuất và đơn vị bảo trì công nghiệp.

Các hạng mục tiếp nhận tùy theo model và khả năng kỹ thuật bao gồm sửa lỗi mất nguồn, thay LCD, thay tấm cảm ứng, kiểm tra bo nguồn, xử lý lỗi hiển thị và kiểm tra truyền thông.

15.1. Hỗ trợ doanh nghiệp tại TP.HCM

Các doanh nghiệp tại TP.HCM có thể liên hệ để cung cấp thông tin thiết bị, mô tả lỗi và trao đổi phương án tiếp nhận sửa chữa.

Với máy đang dừng sản xuất, khách hàng nên thông báo mức độ khẩn cấp ngay từ đầu để được đánh giá khả năng ưu tiên xử lý.

15.2. Tiếp nhận thiết bị từ Bình Dương, Đồng Nai và Long An

Đối với doanh nghiệp ở các khu công nghiệp lân cận, phương án gửi thiết bị cần bảo đảm màn hình được đóng gói an toàn, tránh va đập và ẩm ướt.

Khách hàng nên ghi lại mã model, tình trạng lỗi và các yêu cầu bảo toàn dữ liệu trước khi bàn giao.

15.3. Tư vấn giải pháp theo tình trạng thực tế

Không phải mọi thiết bị đều cần thay mới. Sau khi kiểm tra, kỹ thuật viên có thể đề xuất sửa chữa linh kiện, thay bộ phận hỏng hoặc cân nhắc thay thiết bị nếu phương án phục hồi không còn phù hợp.

Việc lựa chọn cần dựa trên mức độ hư hỏng, chi phí, thời gian và yêu cầu vận hành của doanh nghiệp.

Một Số Trường Hợp Sửa Chữa HMI Omron NS5 Series Thực Tế Tại CATEC

Trong quá trình sửa chữa thiết bị tự động hóa công nghiệp, CATEC đã tiếp nhận nhiều trường hợp HMI Omron NS5 Series gặp lỗi nghiêm trọng liên quan đến nguồn, LCD và cảm ứng. Với kinh nghiệm thực chiến cùng hệ thống thiết bị kiểm tra chuyên dụng, nhiều thiết bị đã được khôi phục thành công và tiếp tục vận hành ổn định trong nhà máy.

Trường hợp 1: HMI Omron NS5 mất nguồn hoàn toàn

Khách hàng tại Bình Dương gửi thiết bị trong tình trạng không lên nguồn dù nguồn cấp đầu vào vẫn đầy đủ.

Qua kiểm tra phát hiện:

• IC nguồn bị hỏng.
• Tụ lọc nguồn bị suy giảm dung lượng.
• Mạch nguồn bị chập cục bộ.

Sau khi sửa chữa và chạy thử tải liên tục, thiết bị hoạt động ổn định trở lại.

Trường hợp 2: Liệt cảm ứng toàn bộ màn hình

Khách hàng trong ngành bao bì phản ánh màn hình vẫn hiển thị bình thường nhưng không thể thao tác bất kỳ chức năng nào.

Nguyên nhân:

• Tấm cảm ứng bị xuống cấp.
• Mạch xử lý touch hoạt động không ổn định.

Sau khi thay thế và hiệu chỉnh, cảm ứng hoạt động chính xác như ban đầu.

Trường hợp 3: Màn hình bị trắng hoàn toàn

Thiết bị khởi động bình thường nhưng chỉ hiển thị nền trắng.

Kết quả kiểm tra:

• Lỗi mạch điều khiển LCD.
• Cáp tín hiệu màn hình bị suy giảm chất lượng.

Sau sửa chữa, hình ảnh hiển thị được khôi phục hoàn toàn.

Trường hợp 4: HMI bị treo logo Omron

Thiết bị chỉ dừng ở màn hình khởi động và không vào giao diện vận hành.

Nguyên nhân xác định:

• Firmware hệ thống bị lỗi.
• Bộ nhớ lưu chương trình gặp sự cố.

Sau khi phục hồi dữ liệu và nạp lại hệ thống, HMI hoạt động bình thường trở lại.

Trường hợp 5: Màn hình LCD bị tối và mờ

Khách hàng tại Đồng Nai gửi thiết bị với tình trạng rất khó quan sát thông số vận hành.

Sau kiểm tra phát hiện:

• Đèn nền LCD đã xuống cấp.
• Mạch cấp nguồn cho đèn nền hoạt động không ổn định.

Sau sửa chữa, độ sáng màn hình được phục hồi rõ rệt.

Chi Phí Sửa Chữa HMI Omron NS5 Series Có Đắt Không?

Đây là câu hỏi được rất nhiều khách hàng quan tâm khi thiết bị gặp sự cố. Thực tế, chi phí sửa chữa phụ thuộc vào loại lỗi, mức độ hư hỏng và linh kiện cần thay thế.

Các yếu tố ảnh hưởng đến chi phí sửa chữa

Lỗi nguồn

Bao gồm:

• Không lên nguồn.
• Chập nguồn.
• Tự tắt nguồn.
• Khởi động chập chờn.

Nhóm lỗi này thường có tỷ lệ sửa chữa thành công cao và chi phí tối ưu hơn so với thay mới.

Lỗi LCD

Các lỗi như:

• Màn hình tối.
• Đốm LCD.
• Loang màu.
• Sọc màn hình.
• Mờ hiển thị.

Chi phí sẽ phụ thuộc vào mức độ hư hỏng của hệ thống hiển thị.

Lỗi cảm ứng

Bao gồm:

• Liệt touch.
• Loạn cảm ứng.
• Không nhận thao tác.
• Cảm ứng sai vị trí.

Thông thường có thể sửa chữa hoặc thay thế riêng phần cảm ứng mà không cần thay toàn bộ màn hình.

Lỗi CPU và bo mạch điều khiển

Đây là nhóm lỗi phức tạp hơn, đòi hỏi kỹ thuật chuyên sâu và thời gian kiểm tra dài hơn.

Lợi ích khi sửa chữa thay vì thay mới

• Tiết kiệm đáng kể chi phí đầu tư.
• Không cần thay đổi chương trình hiện có.
• Không phải cải tạo hệ thống điều khiển.
• Giảm thời gian dừng máy sản xuất.
• Duy trì tính đồng bộ của dây chuyền.

Cam kết báo giá

Trần Gia Automation thực hiện:

• Kiểm tra thiết bị kỹ lưỡng.
• Xác định chính xác nguyên nhân gây lỗi.
• Báo giá trước khi sửa chữa.
• Không phát sinh chi phí ngoài báo giá.

Các Lỗi Thường Gặp Trên Màn Hình HMI Omron NS5 Series

HMI Omron NS5 Series là dòng màn hình giao diện vận hành được sử dụng phổ biến trong các hệ thống tự động hóa công nghiệp như máy đóng gói, máy thực phẩm, máy nhựa, máy dệt, dây chuyền sản xuất tự động và nhiều ứng dụng điều khiển khác. Với độ ổn định cao và khả năng hoạt động bền bỉ, NS5 Series được nhiều doanh nghiệp tin dùng trong thời gian dài.

Tuy nhiên, sau nhiều năm hoạt động liên tục trong môi trường công nghiệp, màn hình HMI Omron NS5 Series có thể phát sinh nhiều lỗi ảnh hưởng trực tiếp đến quá trình vận hành sản xuất.

Một trong những lỗi phổ biến nhất là tình trạng mất nguồn hoàn toàn. Khi cấp điện, màn hình không hiển thị, không sáng đèn nguồn và không có bất kỳ phản hồi nào từ thiết bị. Điều này khiến người vận hành không thể theo dõi trạng thái hoạt động của máy móc hoặc thực hiện các thao tác điều khiển cần thiết.

Ngoài lỗi nguồn, tình trạng liệt cảm ứng cũng thường xuyên xuất hiện trên các thiết bị đã sử dụng nhiều năm. Ban đầu cảm ứng có thể hoạt động chập chờn hoặc nhận lệnh chậm, sau đó phát triển thành:

• Liệt một phần cảm ứng.
• Loạn cảm ứng.
• Nhận sai vị trí thao tác.
• Không nhận thao tác người dùng.
• Tự động kích hoạt chức năng dù không chạm màn hình.

Bên cạnh đó, các lỗi hiển thị LCD cũng là nguyên nhân khiến nhiều khách hàng phải gửi thiết bị đi sửa chữa.

Các lỗi thường gặp bao gồm:

• Màn hình bị tối.
• LCD bị mờ.
• Đốm sáng hoặc đốm đen.
• Loang màu.
• Sọc ngang, sọc dọc.
• Mất một phần hình ảnh.
• Màn hình trắng hoàn toàn.
• Màn hình đen nhưng vẫn có nguồn.
• Chớp nháy liên tục.
• Hiển thị sai dữ liệu.

Ngoài ra, HMI Omron NS5 Series còn có thể gặp các lỗi như:

• Treo logo khởi động.
• Không giao tiếp với PLC.
• Tự khởi động lại liên tục.
• Không tải được chương trình vận hành.
• Báo lỗi hệ thống.

Nếu không được kiểm tra và xử lý kịp thời, những sự cố này có thể làm gián đoạn dây chuyền sản xuất, gây thiệt hại lớn về thời gian và chi phí cho doanh nghiệp

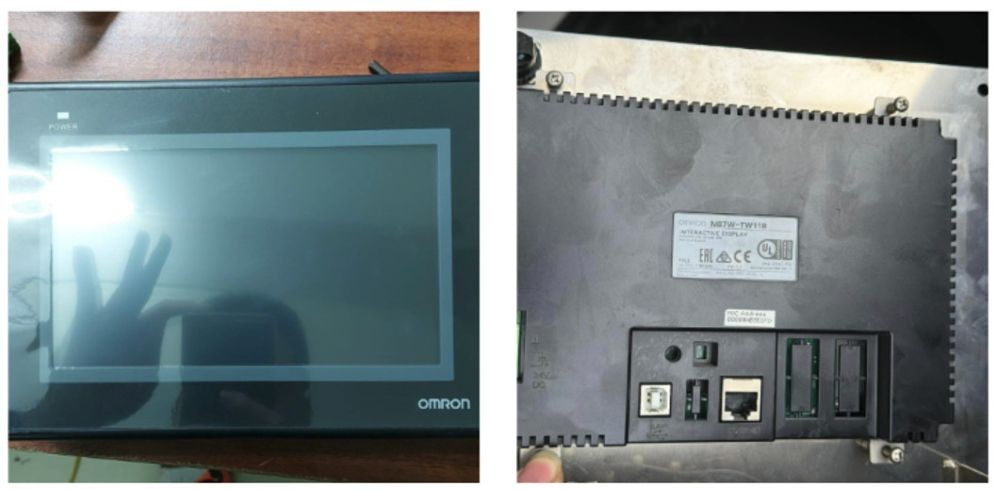

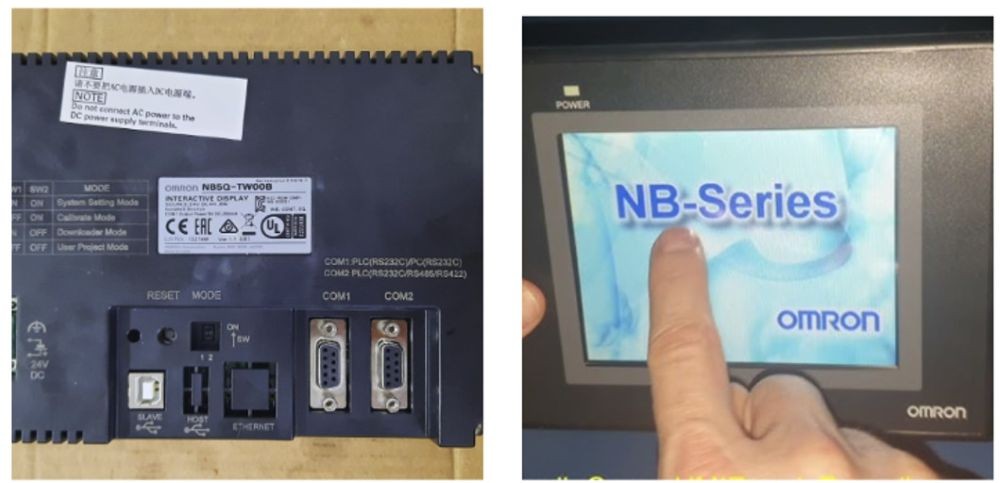

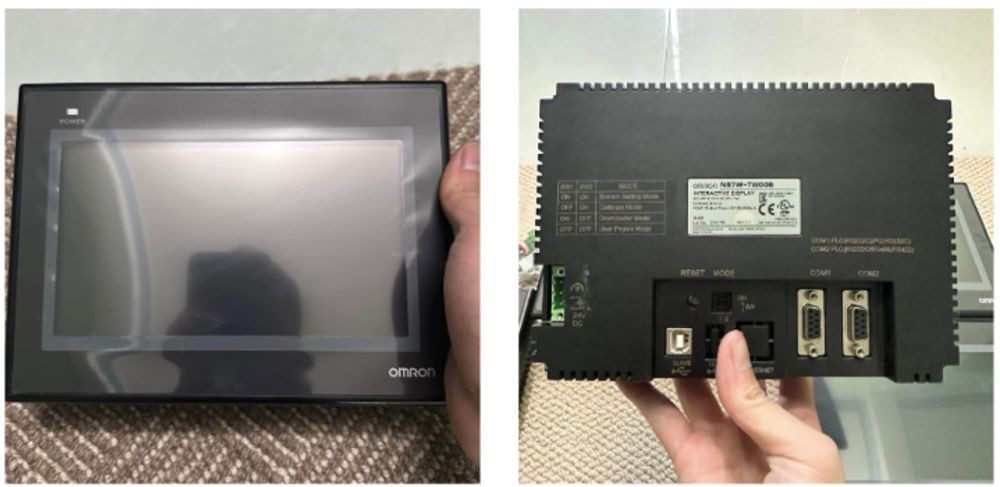

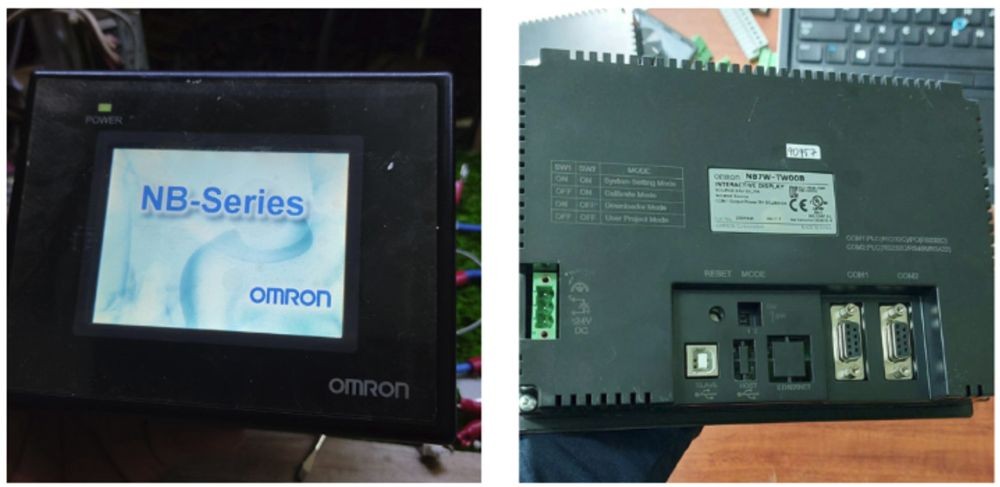

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

• CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC

• Holine : 0913121308

• Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM

• Email: catec.tech@gmail.com

• Website: www.catecvn.com

• Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)

• Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.

• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
