Trong các nhà máy sản xuất hiện đại, màn hình HMI Allen-Bradley PanelView là thiết bị quan trọng giúp người vận hành giám sát trạng thái máy móc, theo dõi thông số kỹ thuật, điều khiển dây chuyền và xử lý cảnh báo trong quá trình sản xuất. Khi màn hình HMI hoạt động ổn định, doanh nghiệp có thể quản lý thiết bị thuận tiện, nâng cao hiệu quả vận hành và hạn chế những sai sót trong quá trình thao tác. Tuy nhiên, sau thời gian dài làm việc trong môi trường công nghiệp, màn hình PanelView có thể xuất hiện nhiều sự cố như cảm ứng không hoạt động, LCD bị sọc hoặc mất hình, thiết bị không lên nguồn, bo mạch nguồn cháy nổ, màn hình treo hoặc mất kết nối với PLC.

Những lỗi này không chỉ gây khó khăn cho người vận hành mà còn có thể khiến dây chuyền sản xuất bị gián đoạn, ảnh hưởng đến tiến độ giao hàng và làm tăng chi phí bảo trì. Đặc biệt, khi bo nguồn có dấu hiệu cháy nổ, chập điện hoặc phát sinh mùi khét, việc tiếp tục cấp điện có thể làm hư hỏng thêm các bộ phận bên trong và tạo ra nguy cơ mất an toàn cho thiết bị, con người.

Vì vậy, lựa chọn công ty chuyên sửa chữa, thay thế linh kiện và kiểm tra màn hình HMI Allen-Bradley PanelView là giải pháp cần thiết đối với các nhà máy đang sử dụng hệ thống tự động hóa. CATEC hướng đến việc kiểm tra nguyên nhân hư hỏng, đề xuất phương án xử lý phù hợp, thay thế linh kiện tương thích và kiểm tra chức năng trước khi bàn giao thiết bị.

Dịch vụ Sửa chữa màn hình HMI Allen-Bradley tập trung vào các lỗi cảm ứng, hỏng LCD, mất nguồn, cháy bo mạch nguồn, lỗi khởi động và sự cố truyền thông. Tùy theo model PanelView, mức độ hư hỏng và tình trạng linh kiện, kỹ thuật viên sẽ đánh giá khả năng phục hồi, tư vấn chi phí và xác định phương án sửa chữa phù hợp với nhu cầu thực tế của doanh nghiệp.

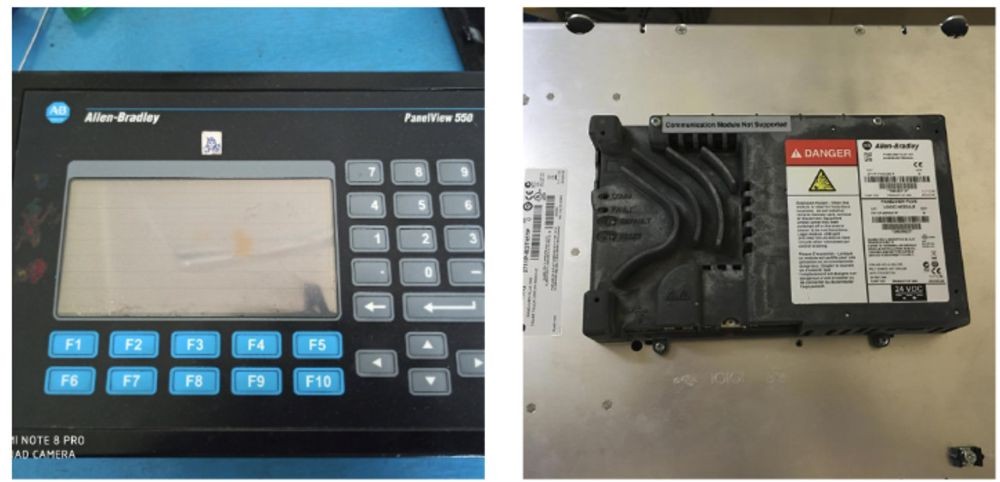

1. Tổng quan về màn hình HMI Allen-Bradley PanelView

Allen-Bradley là thương hiệu thiết bị tự động hóa thuộc Rockwell Automation, được sử dụng trong nhiều hệ thống điều khiển công nghiệp. Dòng màn hình PanelView cung cấp giao diện vận hành giữa con người và máy móc, giúp người dùng theo dõi trạng thái thiết bị, nhập dữ liệu và thực hiện các thao tác điều khiển theo cấu hình của hệ thống.

Màn hình PanelView có nhiều dòng sản phẩm, kích thước, thế hệ phần cứng và phương thức kết nối khác nhau. Tùy model, thiết bị có thể hỗ trợ hiển thị đồ họa, cảnh báo, thông số sản xuất, dữ liệu vận hành và giao tiếp với PLC trong hệ thống điều khiển.

Các thiết bị này thường được ứng dụng trong dây chuyền đóng gói, máy chiết rót, hệ thống lắp ráp, dây chuyền sản xuất thực phẩm, máy gia công, hệ thống xử lý nước, nhà máy hóa chất và nhiều lĩnh vực công nghiệp khác.

1.1. Vai trò của màn hình PanelView trong nhà máy

Màn hình HMI Allen-Bradley đảm nhận nhiều chức năng quan trọng trong quá trình vận hành.

Hiển thị trạng thái hoạt động của máy móc và dây chuyền sản xuất.
Theo dõi các thông số như tốc độ, nhiệt độ, áp suất và thời gian.
Cho phép người vận hành nhập thông số và lựa chọn chế độ làm việc.
Hiển thị cảnh báo, thông báo lỗi và trạng thái hệ thống.
Hỗ trợ giám sát dữ liệu trao đổi với PLC và các thiết bị điều khiển.
Cung cấp giao diện vận hành trực quan cho nhân viên sản xuất.
Hỗ trợ quản lý công thức hoặc dữ liệu vận hành tùy theo cấu hình thiết bị.

Khi màn hình gặp lỗi, người vận hành có thể không theo dõi được thông số hoặc không thực hiện được những thao tác cần thiết. Với các dây chuyền phụ thuộc vào HMI để lựa chọn chế độ, nhập lệnh hoặc xác nhận cảnh báo, sự cố có thể khiến máy phải dừng hoạt động.

1.2. Các bộ phận chính của màn hình HMI Allen-Bradley

Để sửa chữa đúng nguyên nhân, kỹ thuật viên cần kiểm tra các bộ phận có liên quan đến biểu hiện lỗi.

Màn hình LCD: Có nhiệm vụ hiển thị hình ảnh, thông số, nút chức năng và giao diện vận hành. LCD hỏng có thể gây sọc màn hình, đốm đen, mất hình, nhòe hình hoặc hiển thị không đồng đều.

Tấm cảm ứng: Tiếp nhận thao tác chạm của người dùng. Khi tấm cảm ứng hư hỏng, màn hình có thể bị liệt, phản hồi chậm, sai vị trí hoặc không nhận thao tác ở một số vùng.

Bo mạch nguồn: Chuyển đổi và phân phối điện áp cho các khối chức năng bên trong. Lỗi nguồn có thể khiến thiết bị không khởi động, hoạt động chập chờn hoặc tự tắt. Trong trường hợp nghiêm trọng, linh kiện có thể bị cháy hoặc nổ.

Bo xử lý trung tâm: Điều khiển hoạt động của HMI, xử lý dữ liệu và quản lý quá trình khởi động. Khi bo xử lý gặp sự cố, màn hình có thể treo, khởi động lặp lại hoặc không hiển thị giao diện.

Cáp tín hiệu và đầu nối: Kết nối các bộ phận bên trong và truyền tín hiệu giữa HMI với các thiết bị liên quan. Cáp lỏng, đứt ngầm hoặc đầu nối oxy hóa có thể gây lỗi chập chờn.

Cổng truyền thông: Hỗ trợ trao đổi dữ liệu với PLC và thiết bị điều khiển theo giao thức tương ứng. Nếu cổng hoặc đường truyền gặp lỗi, HMI có thể hiển thị cảnh báo mất kết nối.

Bộ nhớ và dữ liệu chương trình: Lưu trữ hệ điều hành, ứng dụng hoặc cấu hình tùy theo dòng thiết bị. Sự cố bộ nhớ có thể làm thiết bị khởi động không hoàn tất hoặc mất khả năng tải ứng dụng.

Mỗi bộ phận có đặc điểm hư hỏng riêng. Do đó, việc sửa chữa cần dựa trên kết quả kiểm tra thực tế, tránh thay linh kiện khi chưa xác định được nguyên nhân.

2. Dịch vụ sửa chữa màn hình HMI Allen-Bradley PanelView tại CATEC

CATEC cung cấp giải pháp kiểm tra và sửa chữa màn hình công nghiệp theo tình trạng thiết bị, tập trung vào các lỗi ảnh hưởng đến khả năng hiển thị, cảm ứng, cấp nguồn và giao tiếp với hệ thống điều khiển.

Dịch vụ hướng đến doanh nghiệp sản xuất, nhà máy sử dụng PLC Allen-Bradley, đơn vị bảo trì máy móc và kỹ thuật viên tự động hóa cần khắc phục sự cố màn hình PanelView.

Các hạng mục sửa chữa có thể bao gồm:

Sửa chữa màn hình HMI Allen-Bradley Kiểm tra lỗi bo xử lý và các mạch điện tử liên quan.
Sửa chữa màn hình HMI Allen-Bradley Hỗ trợ đánh giá khả năng sao lưu, phục hồi ứng dụng.
Sửa chữa màn hình HMI Allen-Bradley Thay thế linh kiện phù hợp với model và phiên bản phần cứng.
Sửa chữa màn hình HMI Allen-Bradley Kiểm tra chức năng sau sửa chữa và tư vấn bảo dưỡng.

Dịch vụ Sửa chữa màn hình HMI Allen-Bradley không chỉ hướng đến việc làm cho màn hình hoạt động trở lại mà còn chú trọng kiểm tra các chức năng liên quan đến sự cố ban đầu.

Tùy mức độ hư hỏng, phương án xử lý có thể là sửa chữa bo mạch, thay tấm cảm ứng, thay LCD hoặc thay linh kiện nguồn. Đối với những thiết bị hư hỏng nghiêm trọng, kỹ thuật viên cần đánh giá khả năng phục hồi trước khi đề xuất giải pháp.

3. Sửa lỗi cảm ứng màn hình HMI Allen-Bradley không hoạt động

Lỗi cảm ứng là một trong những vấn đề ảnh hưởng trực tiếp đến quá trình thao tác của người vận hành. Khi cảm ứng không hoạt động, người dùng có thể không chuyển trang, nhập dữ liệu hoặc xác nhận các thông báo trên HMI.

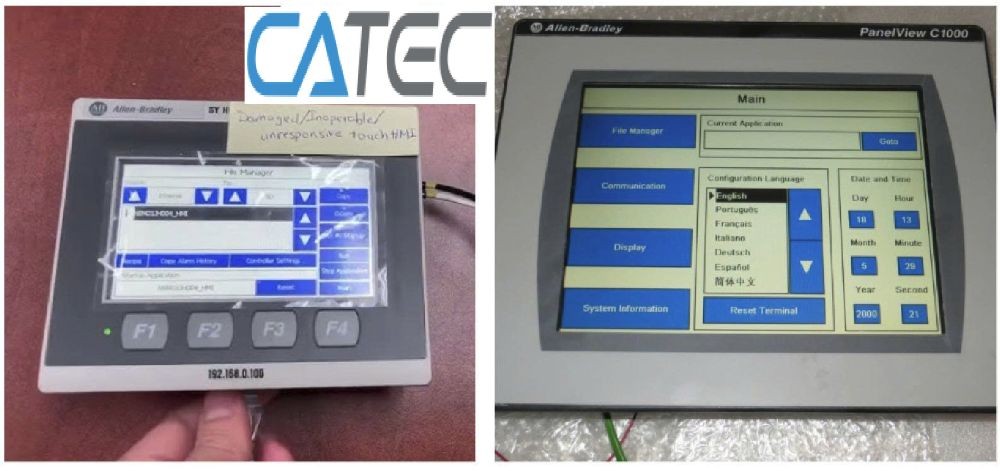

3.1. Dấu hiệu màn hình PanelView bị liệt cảm ứng

Các biểu hiện thường gặp gồm:

Chạm vào màn hình nhưng không có phản hồi.
Chỉ một số khu vực cảm ứng hoạt động.
Phải chạm nhiều lần mới nhận lệnh.
Cảm ứng bị chậm khi chuyển giao diện.
Thao tác ở một vị trí nhưng hệ thống nhận ở vị trí khác.
Màn hình tự nhận thao tác dù người dùng không chạm.
Cảm ứng hoạt động không ổn định sau khi máy chạy một thời gian.

Các biểu hiện này có thể xuất phát từ tấm cảm ứng, cáp kết nối, bộ điều khiển cảm ứng, nhiễu điện hoặc sự cố phần mềm tùy theo dòng thiết bị.

3.2. Nguyên nhân khiến cảm ứng không hoạt động

Tấm cảm ứng bị xuống cấp: Sau thời gian dài sử dụng, lớp cảm ứng có thể bị mòn hoặc hư hỏng, làm giảm khả năng nhận thao tác.

Bề mặt cảm ứng bị nứt: Va đập, tác động cơ học hoặc lực ép không phù hợp có thể làm hỏng tấm cảm ứng.

Cáp tín hiệu bị lỗi: Cáp lỏng, đứt ngầm hoặc tiếp xúc kém có thể khiến cảm ứng hoạt động chập chờn.

Bộ điều khiển cảm ứng gặp sự cố: Mạch điều khiển có thể bị hỏng do tuổi thọ, nhiệt độ hoặc các yếu tố điện.

Nhiễu điện: Môi trường có nhiều thiết bị công suất, hệ thống nối đất không phù hợp hoặc dây tín hiệu bố trí chưa đúng có thể ảnh hưởng đến hoạt động của một số hệ thống cảm ứng.

Lỗi cấu hình hoặc phần mềm: Một số tình trạng cảm ứng có thể liên quan đến cấu hình hoặc ứng dụng, vì vậy cần kiểm tra trước khi kết luận phần cứng bị hỏng.

3.3. Quy trình khắc phục lỗi cảm ứng

Kỹ thuật viên kiểm tra tình trạng bề mặt, xác định vùng cảm ứng không hoạt động và đánh giá cáp kết nối. Nếu có dấu hiệu hư hỏng phần cứng, cần kiểm tra sâu hơn bộ điều khiển và các mạch liên quan.

Khi xác định tấm cảm ứng bị lỗi, phương án thay thế phải đáp ứng yêu cầu về kích thước, kiểu cảm ứng, đầu nối và khả năng tương thích với model PanelView.

Sau khi sửa chữa, cần kiểm tra nhiều vị trí trên màn hình, thử chuyển trang, nhập dữ liệu và xác nhận thao tác để đánh giá độ chính xác.

Đối với các nút điều khiển máy, kỹ thuật viên cần tuân thủ quy trình thử nghiệm an toàn của nhà máy, tránh kích hoạt ngoài ý muốn các cơ cấu chuyển động.

3.4. Khi nào cần thay tấm cảm ứng?

Thay tấm cảm ứng có thể phù hợp khi bề mặt bị nứt, nhiều vùng không nhận thao tác hoặc cảm ứng sai vị trí do hư hỏng phần cứng.

Nếu nguyên nhân nằm ở cáp hoặc bộ điều khiển, thay tấm cảm ứng có thể không giải quyết được sự cố. Vì vậy, việc chẩn đoán trước khi thay linh kiện là bước cần thiết để tiết kiệm chi phí.

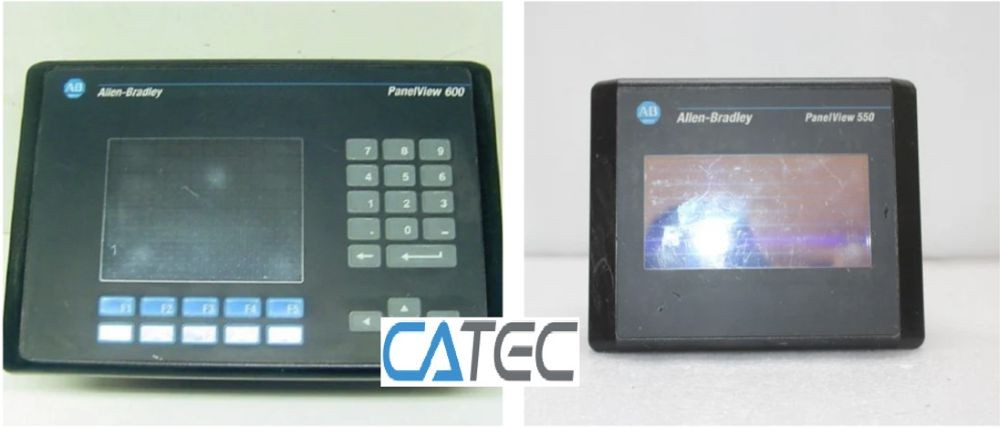

4. Sửa chữa màn hình LCD Allen-Bradley PanelView bị hỏng

LCD là bộ phận trực tiếp hiển thị thông tin vận hành. Khi màn hình LCD bị hỏng, người vận hành có thể không theo dõi được trạng thái máy hoặc không nhìn thấy các cảnh báo quan trọng.

4.1. Các dấu hiệu LCD bị hư hỏng

Một số dấu hiệu phổ biến gồm:

Màn hình tối đen dù thiết bị có dấu hiệu được cấp nguồn.
LCD xuất hiện sọc ngang hoặc sọc dọc.
Hình ảnh bị nhòe hoặc biến dạng.
Xuất hiện đốm đen hoặc vùng hiển thị bất thường.
Màn hình chớp tắt liên tục.
Độ sáng không đồng đều.
Hình ảnh chỉ hiển thị một phần.
Màn hình bị nứt do va đập.

Không phải mọi trường hợp mất hiển thị đều do LCD. Lỗi có thể nằm ở đèn nền, cáp tín hiệu, mạch điều khiển hoặc nguồn cấp cho khối hiển thị.

4.2. Nguyên nhân LCD bị hỏng

Tác động cơ học: Va đập hoặc lực ép lên mặt trước có thể làm nứt lớp hiển thị.

Nhiệt độ cao: Môi trường vận hành không phù hợp có thể ảnh hưởng đến tuổi thọ của LCD và linh kiện liên quan.

Linh kiện xuống cấp: Sau nhiều năm sử dụng, một số thành phần điện tử hoặc bộ phận hiển thị có thể suy giảm chất lượng.

Cáp tín hiệu lỗi: Đầu nối lỏng hoặc cáp hư hỏng có thể gây mất hình, sọc hoặc hiển thị chập chờn.

Mạch điều khiển hiển thị gặp sự cố: Lỗi trên bo mạch có thể khiến LCD không nhận được tín hiệu phù hợp.

Đèn nền bị hỏng: Màn hình có thể rất tối hoặc khó quan sát dù một phần tín hiệu hình ảnh vẫn tồn tại.

4.3. Quy trình sửa lỗi LCD

Kỹ thuật viên kiểm tra biểu hiện hiển thị, nguồn cấp, đầu nối và các đường tín hiệu liên quan. Sau đó, xác định nguyên nhân thuộc LCD, đèn nền hay mạch điều khiển.

Nếu LCD hỏng và không thể phục hồi, cần lựa chọn linh kiện thay thế đúng mã hoặc đã được xác minh tương thích.

Sau khi thay, cần kiểm tra độ sáng, độ tương phản, khả năng hiển thị chữ, hình ảnh, cảnh báo và các trang giao diện quan trọng.

4.4. Lợi ích của việc thay LCD đúng kỹ thuật

Thay LCD phù hợp giúp khôi phục khả năng quan sát và thao tác của người vận hành mà không nhất thiết phải thay toàn bộ HMI.

Tuy nhiên, đối với một số model PanelView, LCD có thể là một phần của cụm hiển thị có cấu trúc đặc thù. Do đó, cần đánh giá khả năng cung cấp linh kiện và mức độ tương thích trước khi thực hiện.

5. Sửa chữa bo mạch nguồn HMI Allen-Bradley bị cháy nổ

Bo nguồn là bộ phận quan trọng cung cấp điện áp cho các khối chức năng của màn hình. Khi bo nguồn gặp sự cố, HMI có thể không khởi động, hoạt động chập chờn hoặc hư hỏng nghiêm trọng.

Đặc biệt, nếu thiết bị có mùi khét, dấu vết cháy, tiếng nổ hoặc khói, cần ưu tiên bảo đảm an toàn trước khi kiểm tra.

5.1. Dấu hiệu bo nguồn bị hư hỏng

Các dấu hiệu thường gặp gồm:

Màn hình không lên nguồn.
Thiết bị bật lên rồi tắt.
Màn hình tự khởi động lại.
Có mùi khét phát ra từ thiết bị.
Xuất hiện vết cháy trên bo mạch.
Cầu chì bị đứt sau khi cấp nguồn.
Thiết bị hoạt động không ổn định.
Một số linh kiện trên bo bị nứt hoặc biến dạng.

Nếu có dấu hiệu cháy nổ, không nên tiếp tục cấp điện để thử. Việc đóng điện nhiều lần có thể khiến hư hỏng lan rộng hoặc gây nguy hiểm.

5.2. Nguyên nhân khiến bo nguồn bị cháy

Nguồn cấp không phù hợp: Điện áp đầu vào vượt quá giới hạn cho phép hoặc nguồn cấp không ổn định có thể gây hư hỏng linh kiện.

Chập mạch: Lỗi linh kiện, dây dẫn hoặc đường mạch có thể gây dòng điện bất thường.

Linh kiện xuống cấp: Tụ điện, linh kiện đóng cắt và các thành phần nguồn có thể suy giảm sau thời gian dài hoạt động.

Nhiệt độ cao: Khả năng tản nhiệt kém, bụi bẩn hoặc môi trường quá nóng có thể làm tăng nguy cơ hỏng linh kiện.

Độ ẩm và chất lỏng: Nước hoặc hơi ẩm xâm nhập có thể gây ăn mòn và chập điện.

Sự cố từ hệ thống điện: Quá áp, xung điện hoặc vấn đề nối đất có thể ảnh hưởng đến thiết bị nếu không được bảo vệ phù hợp.

Lỗi từ bộ phận khác: Trong một số trường hợp, tải hoặc mạch phía sau gặp sự cố khiến mạch nguồn chịu ảnh hưởng. Vì vậy, cần kiểm tra cả nguyên nhân liên quan chứ không chỉ thay linh kiện bị cháy.

5.3. Quy trình kiểm tra bo nguồn

Quá trình kiểm tra cần được thực hiện bởi người có chuyên môn và sử dụng thiết bị đo phù hợp.

Trước hết, kỹ thuật viên đánh giá dấu hiệu cháy, tình trạng đầu nối, cầu chì và linh kiện bị ảnh hưởng. Sau đó, kiểm tra các đường mạch và thành phần liên quan theo sơ đồ hoặc quy trình kỹ thuật phù hợp với model.

Nếu có nguy cơ chập điện, cần xác định nguyên nhân trước khi cấp nguồn thử nghiệm. Không nên thay cầu chì rồi đóng điện lại liên tục khi chưa tìm ra nguyên nhân khiến cầu chì bị đứt.

5.4. Sửa chữa hay thay bo nguồn?

Nếu hư hỏng tập trung ở một số linh kiện và phần mạch còn lại đáp ứng yêu cầu kỹ thuật, việc sửa chữa có thể là phương án hợp lý.

Nếu bo nguồn bị cháy lan rộng, đường mạch hư hỏng nghiêm trọng hoặc không thể bảo đảm độ ổn định, cần đánh giá phương án thay bo phù hợp.

Linh kiện thay thế phải đáp ứng đúng thông số điện và khả năng tương thích với thiết bị. Không nên sử dụng linh kiện chỉ vì có kích thước tương tự.

5.5. Kiểm tra an toàn sau sửa chữa

Sau khi sửa bo nguồn, cần kiểm tra các điện áp đầu ra theo yêu cầu kỹ thuật, đánh giá khả năng hoạt động ổn định và kiểm tra các bộ phận liên quan.

Trước khi lắp lại thiết bị vào dây chuyền, cần xác minh rằng nguyên nhân gây hư hỏng ban đầu đã được xử lý trong phạm vi kiểm tra.

Đối với những thiết bị có dấu hiệu cháy nổ nghiêm trọng, việc kiểm tra sau sửa chữa cần được thực hiện cẩn thận trước khi đưa vào vận hành chính thức.

6. Sửa lỗi HMI Allen-Bradley không lên nguồn

Màn hình không lên nguồn là sự cố thường khiến doanh nghiệp phải kiểm tra thiết bị ngay lập tức.

6.1. Kiểm tra nguồn cấp bên ngoài

Nguồn điện cấp cho HMI cần đúng thông số được quy định cho model cụ thể. Kỹ thuật viên cần kiểm tra dây nguồn, đầu nối và tình trạng cấp điện từ tủ điều khiển.

Trong trường hợp người vận hành không có chuyên môn về điện, chỉ nên quan sát các dấu hiệu bên ngoài và thông báo cho bộ phận bảo trì.

6.2. Kiểm tra bo nguồn bên trong

Nếu nguồn cấp bên ngoài bình thường nhưng HMI vẫn không khởi động, cần kiểm tra mạch nguồn và các đường điện áp bên trong.

Nguyên nhân có thể nằm ở cầu chì, linh kiện nguồn, mạch ổn áp hoặc các thành phần bảo vệ.

6.3. Kiểm tra bo xử lý

Một số trường hợp thiết bị có nguồn nhưng không thể hoàn tất quá trình khởi động. Khi đó, cần xem xét khả năng lỗi bo xử lý, bộ nhớ hoặc phần mềm.

Việc phân biệt giữa lỗi nguồn và lỗi khởi động giúp lựa chọn đúng phương án xử lý.

6.4. Kiểm tra hoạt động sau sửa chữa

Sau khi khắc phục, cần xác nhận HMI khởi động bình thường, giao diện được tải đầy đủ và thiết bị không tự tắt hoặc khởi động lại trong quá trình thử nghiệm.

Nếu lỗi ban đầu liên quan đến giao tiếp với PLC, cần kiểm tra thêm kết nối trong điều kiện phù hợp.

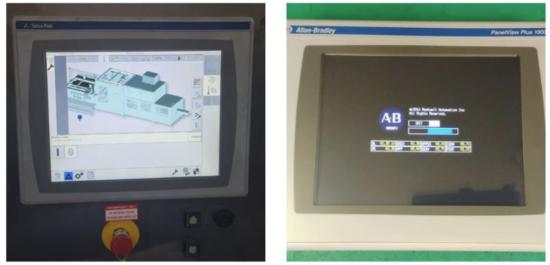

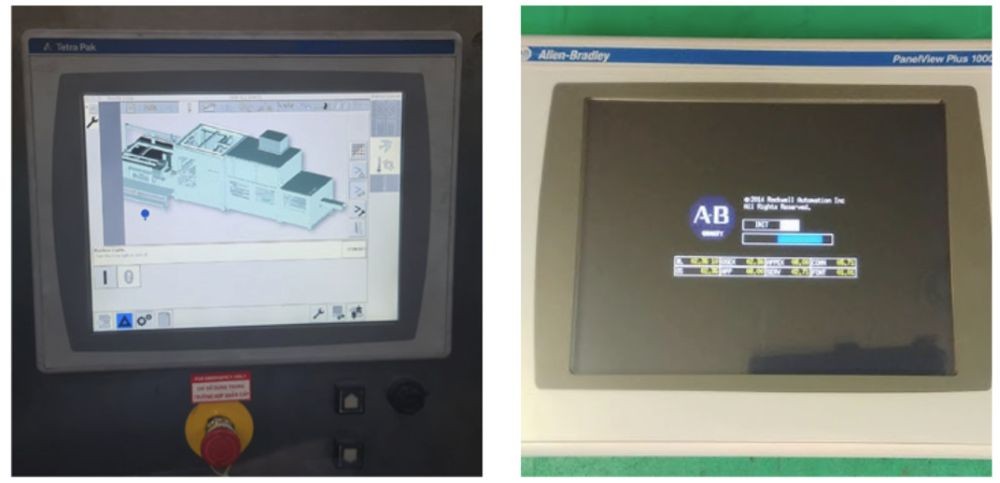

7. Sửa lỗi màn hình PanelView bị treo, khởi động liên tục

Màn hình bị treo có thể làm gián đoạn thao tác của người vận hành và khiến việc theo dõi trạng thái máy gặp khó khăn.

7.1. Biểu hiện thường gặp

Màn hình đứng ở logo khởi động.
Giao diện không cập nhật.
Cảm ứng không phản hồi sau khi khởi động.
Thiết bị tự khởi động lại nhiều lần.
Màn hình bị treo khi mở một trang cụ thể.
Thiết bị hoạt động được một thời gian rồi ngừng phản hồi.

7.2. Nguyên nhân có thể xảy ra

Lỗi có thể liên quan đến nguồn điện không ổn định, bộ nhớ, dữ liệu ứng dụng, bo xử lý hoặc các vấn đề tương thích của phần mềm.

Đối với thiết bị đã hoạt động lâu năm, cần kiểm tra cả phần cứng và điều kiện vận hành trước khi kết luận nguyên nhân.

7.3. Phương án khắc phục

Kỹ thuật viên cần ghi nhận biểu hiện khởi động, thông báo lỗi và thời điểm xảy ra sự cố. Sau đó, kiểm tra nguồn cấp, trạng thái phần cứng và khả năng truy cập ứng dụng.

Nếu nghi ngờ dữ liệu chương trình bị lỗi, cần đánh giá khả năng sao lưu và phục hồi trước khi nạp lại ứng dụng hoặc thực hiện các thao tác có thể làm mất dữ liệu.

8. Khắc phục lỗi truyền thông giữa HMI Allen-Bradley và PLC

Trong một hệ thống tự động hóa, HMI cần trao đổi dữ liệu với PLC để hiển thị trạng thái máy và gửi các lệnh vận hành theo cấu hình.

Nếu truyền thông bị gián đoạn, màn hình có thể hiển thị cảnh báo hoặc dữ liệu không được cập nhật.

8.1. Nguyên nhân mất kết nối

Một số nguyên nhân phổ biến gồm:

Cáp truyền thông bị hỏng.
Đầu nối lỏng hoặc oxy hóa.
Cấu hình địa chỉ không chính xác.
PLC mất nguồn hoặc dừng hoạt động.
Cổng truyền thông trên thiết bị bị lỗi.
Cấu hình ứng dụng không phù hợp.
Nhiễu điện hoặc vấn đề trong hệ thống mạng công nghiệp.

8.2. Kiểm tra đường truyền

Kỹ thuật viên cần kiểm tra loại cáp, đầu nối, trạng thái PLC và cấu hình giao tiếp theo hệ thống đang sử dụng.

Nếu màn hình vẫn hiển thị bình thường nhưng không cập nhật dữ liệu, không nên kết luận ngay rằng HMI đã hỏng.

8.3. Kiểm tra cổng truyền thông

Nếu cáp và cấu hình đã được xác minh nhưng sự cố vẫn tiếp diễn, cần kiểm tra cổng giao tiếp của HMI và PLC.

Tùy kết quả, phương án xử lý có thể là thay cáp, khắc phục đầu nối, điều chỉnh cấu hình hoặc sửa phần cứng.

8.4. Kiểm tra sau khi khắc phục

Sau sửa chữa, cần xác nhận HMI nhận được dữ liệu, hiển thị đúng trạng thái và không còn cảnh báo truyền thông thuộc phạm vi sự cố đã xử lý.

Đối với những hệ thống quan trọng, nên kiểm tra trong điều kiện vận hành được kiểm soát trước khi đưa vào sản xuất chính thức.

9. Quy trình sửa chữa màn hình HMI Allen-Bradley tại CATEC

Một quy trình sửa chữa rõ ràng giúp doanh nghiệp biết thiết bị đang ở giai đoạn nào, hạng mục nào cần xử lý và kết quả kiểm tra ra sao.

9.1. Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp mã model, hiện tượng lỗi và thông tin vận hành trước khi xảy ra sự cố.

Nếu có thể, nên gửi hình ảnh tem máy, video lỗi và nội dung cảnh báo trên màn hình.

9.2. Bước 2: Kiểm tra ngoại quan

Kỹ thuật viên kiểm tra vỏ, LCD, bề mặt cảm ứng, đầu nối và các dấu hiệu bất thường như nứt vỡ, oxy hóa hoặc cháy linh kiện.

Đối với thiết bị có dấu hiệu chập điện hoặc cháy, cần ưu tiên biện pháp an toàn trước khi tiến hành các bước tiếp theo.

9.3. Bước 3: Chẩn đoán lỗi

Thiết bị được kiểm tra theo biểu hiện thực tế. Các hạng mục có thể bao gồm nguồn cấp, LCD, cảm ứng, bo nguồn, bo xử lý, cáp tín hiệu và cổng truyền thông.

Mục tiêu là xác định phạm vi hư hỏng và tránh thay linh kiện không cần thiết.

9.4. Bước 4: Báo phương án và chi phí

Sau khi kiểm tra, khách hàng được thông tin về phương án sửa chữa dự kiến, linh kiện cần thay, chi phí và thời gian xử lý.

Nếu có nguy cơ mất dữ liệu hoặc cần thay thế thiết bị, nội dung này cần được trao đổi trước khi tiến hành.

9.5. Bước 5: Tiến hành sửa chữa

Kỹ thuật viên thực hiện sửa chữa theo phương án đã thống nhất, sử dụng linh kiện phù hợp với model và yêu cầu kỹ thuật.

Các thao tác trên bo mạch cần tuân thủ quy trình chống tĩnh điện và an toàn điện.

9.6. Bước 6: Kiểm tra chức năng

Sau sửa chữa, cần kiểm tra khả năng khởi động, hiển thị, cảm ứng và các chức năng liên quan đến lỗi ban đầu.

Nếu lỗi liên quan đến truyền thông, cần kiểm tra kết nối trong điều kiện thử nghiệm phù hợp.

9.7. Bước 7: Bàn giao và bảo hành

Khi hoàn tất kiểm tra theo phạm vi đã thống nhất, thiết bị được bàn giao kèm thông tin sửa chữa và điều kiện bảo hành áp dụng.

Khách hàng nên lưu hồ sơ sửa chữa để thuận tiện theo dõi lịch sử thiết bị.

10. Chuyên thay linh kiện màn hình HMI Allen-Bradley PanelView

Thay linh kiện giúp khôi phục hoạt động của những bộ phận bị hỏng mà không nhất thiết phải thay toàn bộ màn hình.

10.1. Thay tấm cảm ứng

Tấm cảm ứng được thay khi đã xác định hư hỏng phần cứng và không còn khả năng hoạt động ổn định.

Linh kiện thay thế cần đúng kích thước, kiểu kết nối và tương thích với model. Sau khi lắp đặt, kỹ thuật viên kiểm tra độ nhạy, độ chính xác và khả năng nhận thao tác.

10.2. Thay LCD

LCD cần được thay khi có dấu hiệu hư hỏng không thể khắc phục bằng việc sửa cáp hoặc mạch điều khiển.

Trước khi thay, cần xác minh kích thước, độ phân giải, giao tiếp và các thông số liên quan.

10.3. Sửa chữa bo nguồn

Bo nguồn có thể được sửa khi hư hỏng nằm ở những linh kiện có thể phục hồi và phần mạch còn lại đáp ứng yêu cầu kỹ thuật.

Nếu hư hỏng lan rộng, cần đánh giá khả năng thay bo nguồn tương thích.

10.4. Sửa bo xử lý

Bo xử lý cần được kiểm tra khi HMI treo, không khởi động hoặc có dấu hiệu lỗi phần cứng.

Việc sửa chữa phải phân biệt lỗi phần cứng với lỗi dữ liệu hoặc phần mềm để tránh can thiệp không cần thiết.

10.5. Thay cáp và đầu nối

Cáp hoặc đầu nối được thay khi có dấu hiệu hư hỏng, tiếp xúc kém hoặc không đáp ứng yêu cầu kết nối.

Sau thay thế, cần kiểm tra khả năng truyền tín hiệu và độ ổn định của thiết bị.

10.6. Kiểm tra tính tương thích của linh kiện

Trước khi thay, cần đối chiếu mã model, mã linh kiện, điện áp, giao tiếp và cấu trúc lắp đặt.

Linh kiện không phù hợp có thể gây lỗi mới hoặc khiến thiết bị không thể hoạt động đúng chức năng.

11. Lợi ích khi sửa chữa màn hình PanelView thay vì thay mới

Đối với các nhà máy đang sử dụng thiết bị tự động hóa, sửa chữa có thể là giải pháp tiết kiệm nếu thiết bị còn khả năng phục hồi và linh kiện phù hợp có thể cung cấp.

11.1. Tiết kiệm chi phí đầu tư

Nếu lỗi chỉ nằm ở LCD, tấm cảm ứng hoặc một phần bo mạch, sửa chữa có thể giảm chi phí so với việc mua màn hình mới.

Tuy nhiên, cần so sánh chi phí thực tế và đánh giá tuổi thọ còn lại của thiết bị trước khi quyết định.

11.2. Hạn chế thay đổi hệ thống

Thay màn hình mới có thể kéo theo công việc cấu hình, lắp đặt, kiểm tra tương thích và phục hồi ứng dụng.

Sửa chữa thiết bị hiện hữu có thể giúp hạn chế những thay đổi này nếu phần cứng và chương trình vẫn đáp ứng yêu cầu.

11.3. Giảm thời gian triển khai

Trong một số trường hợp, sửa chữa bộ phận bị hỏng có thể nhanh hơn việc tìm mua thiết bị thay thế và cấu hình lại hệ thống.

Tuy nhiên, thời gian thực tế còn phụ thuộc vào model, linh kiện và mức độ hư hỏng.

11.4. Bảo toàn dữ liệu và ứng dụng

Nếu thiết bị còn lưu chương trình quan trọng, sửa chữa có thể giúp giữ nguyên cấu hình hiện hữu.

Dù vậy, không có phương án nào bảo đảm giữ được toàn bộ dữ liệu trong mọi tình huống, đặc biệt khi bo xử lý hoặc bộ nhớ bị hư hỏng.

12. Chi phí sửa màn hình HMI Allen-Bradley PanelView

Chi phí sửa chữa phụ thuộc vào loại lỗi, model và mức độ hư hỏng. Vì vậy, cần kiểm tra thực tế trước khi xác định báo giá cuối cùng.

12.1. Các yếu tố ảnh hưởng đến giá sửa chữa

Model thiết bị: Các dòng PanelView có cấu trúc phần cứng và độ sẵn có của linh kiện khác nhau.

Mức độ hư hỏng: Lỗi đơn lẻ có thể có chi phí khác với trường hợp hỏng đồng thời LCD, cảm ứng và bo nguồn.

Loại linh kiện: Giá thay thế phụ thuộc vào mã linh kiện, nguồn cung và khả năng tương thích.

Tình trạng dữ liệu: Nếu cần xử lý ứng dụng hoặc phục hồi cấu hình, mức độ phức tạp có thể tăng.

Thời gian xử lý: Yêu cầu ưu tiên có thể phụ thuộc vào lịch kỹ thuật, khả năng cung cấp linh kiện và thời gian kiểm tra.

12.2. Cách nhận báo giá phù hợp

Để nhận báo giá sát với tình trạng thực tế, khách hàng nên cung cấp:

Mã model đầy đủ.
Hình ảnh tem thiết bị.
Mô tả hiện tượng lỗi.
Thông tin về thời điểm xảy ra sự cố.
Hình ảnh hoặc video nếu có dấu hiệu cháy, nứt hoặc mất hiển thị.
Yêu cầu về thời gian xử lý và điều kiện bảo hành.

Sau khi có thông tin, kỹ thuật viên có thể đánh giá sơ bộ và hướng dẫn bước tiếp theo.

12.3. Khi nào nên cân nhắc thay mới?

Nếu bo mạch cháy hỏng nghiêm trọng, linh kiện không còn khả năng cung cấp hoặc chi phí sửa chữa không hợp lý so với giá trị thiết bị, thay mới có thể là phương án đáng cân nhắc.

Trước khi thay, doanh nghiệp cần đánh giá khả năng tương thích, chương trình ứng dụng, giao thức truyền thông và cấu trúc lắp đặt.

13. Chính sách bảo hành sau sửa chữa

Bảo hành là yếu tố quan trọng giúp doanh nghiệp quản lý rủi ro sau khi sửa thiết bị công nghiệp.

13.1. Bảo hành theo hạng mục

Thời hạn bảo hành phụ thuộc vào linh kiện, phạm vi sửa chữa và thỏa thuận cụ thể.

Nếu áp dụng thời hạn 3–6 tháng cho một số hạng mục, thông tin cần được xác nhận rõ trên phiếu bảo hành hoặc hồ sơ bàn giao.

13.2. Phạm vi bảo hành

Phạm vi bảo hành cần nêu rõ bộ phận đã sửa hoặc thay thế, những lỗi được bảo hành và điều kiện áp dụng.

Các hư hỏng mới phát sinh do nguồn điện bên ngoài, nước xâm nhập, va đập hoặc tác động khác có thể cần được đánh giá riêng.

13.3. Tiếp nhận khi phát sinh lỗi

Khách hàng nên cung cấp mã thiết bị, thông tin sửa chữa trước đó và mô tả lỗi mới xuất hiện.

Việc kiểm tra sẽ xác định sự cố có thuộc phạm vi bảo hành hay không, từ đó thống nhất phương án xử lý.

13.4. Lưu trữ hồ sơ sửa chữa

Hồ sơ nên ghi nhận model, mã sản phẩm, hạng mục sửa chữa, linh kiện thay thế, ngày bàn giao và thời hạn bảo hành.

Những thông tin này hỗ trợ bộ phận bảo trì quản lý lịch sử thiết bị và theo dõi lỗi tái diễn.

14. Những lưu ý khi vận hành màn hình HMI Allen-Bradley

Bảo dưỡng đúng cách giúp hạn chế một số sự cố do môi trường, nguồn điện và thao tác sử dụng.

14.1. Bảo đảm nguồn cấp phù hợp

Nguồn cấp phải đúng thông số theo tài liệu của model. Doanh nghiệp nên kiểm tra định kỳ tình trạng nguồn, dây dẫn, cầu đấu và hệ thống bảo vệ.

Không tự ý thay đổi điện áp cấp hoặc đấu nối thiết bị theo kinh nghiệm khi chưa xác minh yêu cầu kỹ thuật.

14.2. Giữ môi trường lắp đặt phù hợp

Màn hình cần được lắp đặt trong điều kiện nhiệt độ, độ ẩm và mức độ bụi phù hợp với thông số của nhà sản xuất.

Nếu thiết bị được lắp trong tủ điện, cần bảo đảm điều kiện tản nhiệt và hạn chế hơi ẩm xâm nhập.

14.3. Vệ sinh màn hình đúng cách

Sử dụng phương pháp vệ sinh phù hợp với vật liệu bề mặt. Tránh để chất lỏng lọt vào khe hở, đầu nối hoặc khu vực bo mạch.

Không sử dụng hóa chất chưa được xác minh tương thích với bề mặt cảm ứng.

14.4. Kiểm tra dấu hiệu bất thường

Nếu màn hình chớp tắt, cảm ứng sai vị trí hoặc thiết bị khởi động lại bất thường, cần ghi nhận hiện tượng và kiểm tra sớm.

Nếu xuất hiện mùi khét, khói hoặc dấu hiệu cháy nổ, phải ngừng cấp điện theo quy trình an toàn và không tiếp tục thử thiết bị.

14.5. Sao lưu ứng dụng khi có thể

Đối với hệ thống quan trọng, doanh nghiệp nên lưu trữ bản sao chương trình HMI và thông tin cấu hình theo quy trình quản lý dữ liệu.

Việc sao lưu cần được thực hiện bằng công cụ và phương pháp tương thích với model, đồng thời tuân thủ quy định bảo mật của nhà máy.

15. Vì sao doanh nghiệp nên lựa chọn đơn vị sửa chữa chuyên nghiệp?

Màn hình HMI công nghiệp có cấu trúc điện tử và chức năng điều khiển đặc thù. Sửa chữa không đúng kỹ thuật có thể làm hư hỏng thêm thiết bị hoặc ảnh hưởng đến dữ liệu.

15.1. Có quy trình chẩn đoán rõ ràng

Đơn vị sửa chữa cần kiểm tra nguyên nhân, xác định phạm vi hư hỏng và thông báo phương án trước khi thực hiện.

15.2. Sử dụng linh kiện phù hợp

Linh kiện thay thế cần đáp ứng yêu cầu kỹ thuật và khả năng tương thích với model cụ thể.

15.3. Kiểm tra đầy đủ sau sửa chữa

Thiết bị cần được kiểm tra theo lỗi ban đầu, bao gồm hiển thị, cảm ứng, nguồn và truyền thông khi phù hợp.

15.4. Minh bạch về chi phí và bảo hành

Khách hàng nên được thông tin rõ về hạng mục sửa chữa, chi phí dự kiến, thời gian xử lý và điều kiện bảo hành.

15.5. Có khả năng tư vấn kỹ thuật

Đơn vị sửa chữa cần giải thích được nguyên nhân có thể gây lỗi, cách hạn chế tái diễn và những điều kiện vận hành cần lưu ý.

1. Tổng quan về màn hình HMI Allen-Bradley PanelView

1.1. Vai trò của màn hình PanelView trong nhà máy

Màn hình HMI Allen-Bradley đảm nhận nhiều chức năng quan trọng trong quá trình vận hành.

Hiển thị trạng thái hoạt động của máy móc và dây chuyền sản xuất.
Theo dõi các thông số như tốc độ, nhiệt độ, áp suất và thời gian.
Cho phép người vận hành nhập thông số và lựa chọn chế độ làm việc.
Hiển thị cảnh báo, thông báo lỗi và trạng thái hệ thống.
Hỗ trợ giám sát dữ liệu trao đổi với PLC và các thiết bị điều khiển.
Cung cấp giao diện vận hành trực quan cho nhân viên sản xuất.
Hỗ trợ quản lý công thức hoặc dữ liệu vận hành tùy theo cấu hình thiết bị.

1.2. Các bộ phận chính của màn hình HMI Allen-Bradley

Để sửa chữa đúng nguyên nhân, kỹ thuật viên cần kiểm tra các bộ phận có liên quan đến biểu hiện lỗi.

2. Dịch vụ sửa chữa màn hình HMI Allen-Bradley PanelView tại CATEC

Các hạng mục sửa chữa có thể bao gồm:

Sửa màn hình PanelView không lên nguồn.
Khắc phục lỗi cảm ứng không hoạt động.
Thay tấm cảm ứng bị liệt, nứt hoặc sai vị trí.
Thay LCD bị sọc, mất hình hoặc hỏng đèn nền.
Kiểm tra bo nguồn bị chập, cháy hoặc hư hỏng linh kiện.
Sửa lỗi màn hình sáng nhưng không khởi động.
Khắc phục tình trạng màn hình treo hoặc tự khởi động lại.
Kiểm tra cáp tín hiệu và đầu nối.
Sửa lỗi truyền thông giữa HMI và PLC khi nguyên nhân nằm ở thiết bị.
Kiểm tra lỗi bo xử lý và các mạch điện tử liên quan.
Hỗ trợ đánh giá khả năng sao lưu, phục hồi ứng dụng.
Thay thế linh kiện phù hợp với model và phiên bản phần cứng.
Kiểm tra chức năng sau sửa chữa và tư vấn bảo dưỡng.

2.1. Kiểm tra trước khi báo giá

Trước khi sửa chữa, cần xác định mã model, hiện tượng lỗi và phạm vi hư hỏng.

Khách hàng nên cung cấp hình ảnh tem thiết bị, mã sản phẩm, video hiện tượng lỗi và thông tin về thời điểm sự cố xuất hiện. Nếu màn hình còn hiển thị cảnh báo, nên ghi lại nội dung trước khi thực hiện bất kỳ thao tác khởi động lại nào.

Thông tin càng đầy đủ, quá trình đánh giá ban đầu càng thuận lợi. Tuy nhiên, báo giá chính xác thường cần dựa trên kết quả kiểm tra thực tế.

2.2. Sửa chữa theo từng dòng PanelView

PanelView có nhiều thế hệ và cấu hình phần cứng khác nhau. Linh kiện dùng cho một model chưa chắc tương thích với model khác dù kích thước màn hình tương tự.

Khi tiếp nhận thiết bị, kỹ thuật viên cần đối chiếu mã sản phẩm, phiên bản phần cứng, loại màn hình và cấu trúc kết nối.

Đối với những dòng thiết bị cũ hoặc linh kiện khó tìm, cần xem xét khả năng sửa chữa bo mạch hiện hữu, tìm linh kiện thay thế phù hợp hoặc tư vấn phương án thay thiết bị nếu việc phục hồi không còn hiệu quả.

3. Sửa lỗi cảm ứng màn hình HMI Allen-Bradley không hoạt động

3.1. Dấu hiệu màn hình PanelView bị liệt cảm ứng

Các biểu hiện thường gặp gồm:

Chạm vào màn hình nhưng không có phản hồi.
Chỉ một số khu vực cảm ứng hoạt động.
Phải chạm nhiều lần mới nhận lệnh.
Cảm ứng bị chậm khi chuyển giao diện.
Thao tác ở một vị trí nhưng hệ thống nhận ở vị trí khác.
Màn hình tự nhận thao tác dù người dùng không chạm.
Cảm ứng hoạt động không ổn định sau khi máy chạy một thời gian.

Các biểu hiện này có thể xuất phát từ tấm cảm ứng, cáp kết nối, bộ điều khiển cảm ứng, nhiễu điện hoặc sự cố phần mềm tùy theo dòng thiết bị.

3.2. Nguyên nhân khiến cảm ứng không hoạt động

Tấm cảm ứng bị xuống cấp: Sau thời gian dài sử dụng, lớp cảm ứng có thể bị mòn hoặc hư hỏng, làm giảm khả năng nhận thao tác.

Bề mặt cảm ứng bị nứt: Va đập, tác động cơ học hoặc lực ép không phù hợp có thể làm hỏng tấm cảm ứng.

Cáp tín hiệu bị lỗi: Cáp lỏng, đứt ngầm hoặc tiếp xúc kém có thể khiến cảm ứng hoạt động chập chờn.

Bộ điều khiển cảm ứng gặp sự cố: Mạch điều khiển có thể bị hỏng do tuổi thọ, nhiệt độ hoặc các yếu tố điện.

3.3. Quy trình khắc phục lỗi cảm ứng

Sau khi sửa chữa, cần kiểm tra nhiều vị trí trên màn hình, thử chuyển trang, nhập dữ liệu và xác nhận thao tác để đánh giá độ chính xác.

3.4. Khi nào cần thay tấm cảm ứng?

Thay tấm cảm ứng có thể phù hợp khi bề mặt bị nứt, nhiều vùng không nhận thao tác hoặc cảm ứng sai vị trí do hư hỏng phần cứng.

4. Sửa chữa màn hình LCD Allen-Bradley PanelView bị hỏng

4.1. Các dấu hiệu LCD bị hư hỏng

Một số dấu hiệu phổ biến gồm:

Màn hình tối đen dù thiết bị có dấu hiệu được cấp nguồn.
LCD xuất hiện sọc ngang hoặc sọc dọc.
Hình ảnh bị nhòe hoặc biến dạng.
Xuất hiện đốm đen hoặc vùng hiển thị bất thường.
Màn hình chớp tắt liên tục.
Độ sáng không đồng đều.
Hình ảnh chỉ hiển thị một phần.
Màn hình bị nứt do va đập.

Không phải mọi trường hợp mất hiển thị đều do LCD. Lỗi có thể nằm ở đèn nền, cáp tín hiệu, mạch điều khiển hoặc nguồn cấp cho khối hiển thị.

4.2. Nguyên nhân LCD bị hỏng

Tác động cơ học: Va đập hoặc lực ép lên mặt trước có thể làm nứt lớp hiển thị.

Nhiệt độ cao: Môi trường vận hành không phù hợp có thể ảnh hưởng đến tuổi thọ của LCD và linh kiện liên quan.

Linh kiện xuống cấp: Sau nhiều năm sử dụng, một số thành phần điện tử hoặc bộ phận hiển thị có thể suy giảm chất lượng.

Cáp tín hiệu lỗi: Đầu nối lỏng hoặc cáp hư hỏng có thể gây mất hình, sọc hoặc hiển thị chập chờn.

Mạch điều khiển hiển thị gặp sự cố: Lỗi trên bo mạch có thể khiến LCD không nhận được tín hiệu phù hợp.

Đèn nền bị hỏng: Màn hình có thể rất tối hoặc khó quan sát dù một phần tín hiệu hình ảnh vẫn tồn tại.

4.3. Quy trình sửa lỗi LCD

Nếu LCD hỏng và không thể phục hồi, cần lựa chọn linh kiện thay thế đúng mã hoặc đã được xác minh tương thích.

Sau khi thay, cần kiểm tra độ sáng, độ tương phản, khả năng hiển thị chữ, hình ảnh, cảnh báo và các trang giao diện quan trọng.

4.4. Lợi ích của việc thay LCD đúng kỹ thuật

Thay LCD phù hợp giúp khôi phục khả năng quan sát và thao tác của người vận hành mà không nhất thiết phải thay toàn bộ HMI.

5. Sửa chữa bo mạch nguồn HMI Allen-Bradley bị cháy nổ

Đặc biệt, nếu thiết bị có mùi khét, dấu vết cháy, tiếng nổ hoặc khói, cần ưu tiên bảo đảm an toàn trước khi kiểm tra.

5.1. Dấu hiệu bo nguồn bị hư hỏng

Các dấu hiệu thường gặp gồm:

Màn hình không lên nguồn.
Thiết bị bật lên rồi tắt.
Màn hình tự khởi động lại.
Có mùi khét phát ra từ thiết bị.
Xuất hiện vết cháy trên bo mạch.
Cầu chì bị đứt sau khi cấp nguồn.
Thiết bị hoạt động không ổn định.
Một số linh kiện trên bo bị nứt hoặc biến dạng.

Nếu có dấu hiệu cháy nổ, không nên tiếp tục cấp điện để thử. Việc đóng điện nhiều lần có thể khiến hư hỏng lan rộng hoặc gây nguy hiểm.

5.2. Nguyên nhân khiến bo nguồn bị cháy

Nguồn cấp không phù hợp: Điện áp đầu vào vượt quá giới hạn cho phép hoặc nguồn cấp không ổn định có thể gây hư hỏng linh kiện.

Chập mạch: Lỗi linh kiện, dây dẫn hoặc đường mạch có thể gây dòng điện bất thường.

Linh kiện xuống cấp: Tụ điện, linh kiện đóng cắt và các thành phần nguồn có thể suy giảm sau thời gian dài hoạt động.

Nhiệt độ cao: Khả năng tản nhiệt kém, bụi bẩn hoặc môi trường quá nóng có thể làm tăng nguy cơ hỏng linh kiện.

Độ ẩm và chất lỏng: Nước hoặc hơi ẩm xâm nhập có thể gây ăn mòn và chập điện.

Sự cố từ hệ thống điện: Quá áp, xung điện hoặc vấn đề nối đất có thể ảnh hưởng đến thiết bị nếu không được bảo vệ phù hợp.

5.3. Quy trình kiểm tra bo nguồn

Quá trình kiểm tra cần được thực hiện bởi người có chuyên môn và sử dụng thiết bị đo phù hợp.

5.4. Sửa chữa hay thay bo nguồn?

Nếu hư hỏng tập trung ở một số linh kiện và phần mạch còn lại đáp ứng yêu cầu kỹ thuật, việc sửa chữa có thể là phương án hợp lý.

Nếu bo nguồn bị cháy lan rộng, đường mạch hư hỏng nghiêm trọng hoặc không thể bảo đảm độ ổn định, cần đánh giá phương án thay bo phù hợp.

Linh kiện thay thế phải đáp ứng đúng thông số điện và khả năng tương thích với thiết bị. Không nên sử dụng linh kiện chỉ vì có kích thước tương tự.

5.5. Kiểm tra an toàn sau sửa chữa

Sau khi sửa bo nguồn, cần kiểm tra các điện áp đầu ra theo yêu cầu kỹ thuật, đánh giá khả năng hoạt động ổn định và kiểm tra các bộ phận liên quan.

Trước khi lắp lại thiết bị vào dây chuyền, cần xác minh rằng nguyên nhân gây hư hỏng ban đầu đã được xử lý trong phạm vi kiểm tra.

6. Sửa lỗi HMI Allen-Bradley không lên nguồn

Màn hình không lên nguồn là sự cố thường khiến doanh nghiệp phải kiểm tra thiết bị ngay lập tức.

6.1. Kiểm tra nguồn cấp bên ngoài

Trong trường hợp người vận hành không có chuyên môn về điện, chỉ nên quan sát các dấu hiệu bên ngoài và thông báo cho bộ phận bảo trì.

6.2. Kiểm tra bo nguồn bên trong

Nếu nguồn cấp bên ngoài bình thường nhưng HMI vẫn không khởi động, cần kiểm tra mạch nguồn và các đường điện áp bên trong.

Nguyên nhân có thể nằm ở cầu chì, linh kiện nguồn, mạch ổn áp hoặc các thành phần bảo vệ.

6.3. Kiểm tra bo xử lý

Một số trường hợp thiết bị có nguồn nhưng không thể hoàn tất quá trình khởi động. Khi đó, cần xem xét khả năng lỗi bo xử lý, bộ nhớ hoặc phần mềm.

Việc phân biệt giữa lỗi nguồn và lỗi khởi động giúp lựa chọn đúng phương án xử lý.

6.4. Kiểm tra hoạt động sau sửa chữa

Nếu lỗi ban đầu liên quan đến giao tiếp với PLC, cần kiểm tra thêm kết nối trong điều kiện phù hợp.

7. Sửa lỗi màn hình PanelView bị treo, khởi động liên tục

Màn hình bị treo có thể làm gián đoạn thao tác của người vận hành và khiến việc theo dõi trạng thái máy gặp khó khăn.

7.1. Biểu hiện thường gặp

Màn hình đứng ở logo khởi động.
Giao diện không cập nhật.
Cảm ứng không phản hồi sau khi khởi động.
Thiết bị tự khởi động lại nhiều lần.
Màn hình bị treo khi mở một trang cụ thể.
Thiết bị hoạt động được một thời gian rồi ngừng phản hồi.

7.2. Nguyên nhân có thể xảy ra

Lỗi có thể liên quan đến nguồn điện không ổn định, bộ nhớ, dữ liệu ứng dụng, bo xử lý hoặc các vấn đề tương thích của phần mềm.

Đối với thiết bị đã hoạt động lâu năm, cần kiểm tra cả phần cứng và điều kiện vận hành trước khi kết luận nguyên nhân.

7.3. Phương án khắc phục

8. Khắc phục lỗi truyền thông giữa HMI Allen-Bradley và PLC

Trong một hệ thống tự động hóa, HMI cần trao đổi dữ liệu với PLC để hiển thị trạng thái máy và gửi các lệnh vận hành theo cấu hình.

Nếu truyền thông bị gián đoạn, màn hình có thể hiển thị cảnh báo hoặc dữ liệu không được cập nhật.

8.1. Nguyên nhân mất kết nối

Một số nguyên nhân phổ biến gồm:

Cáp truyền thông bị hỏng.
Đầu nối lỏng hoặc oxy hóa.
Cấu hình địa chỉ không chính xác.
PLC mất nguồn hoặc dừng hoạt động.
Cổng truyền thông trên thiết bị bị lỗi.
Cấu hình ứng dụng không phù hợp.
Nhiễu điện hoặc vấn đề trong hệ thống mạng công nghiệp.

8.2. Kiểm tra đường truyền

Kỹ thuật viên cần kiểm tra loại cáp, đầu nối, trạng thái PLC và cấu hình giao tiếp theo hệ thống đang sử dụng.

Nếu màn hình vẫn hiển thị bình thường nhưng không cập nhật dữ liệu, không nên kết luận ngay rằng HMI đã hỏng.

8.3. Kiểm tra cổng truyền thông

Nếu cáp và cấu hình đã được xác minh nhưng sự cố vẫn tiếp diễn, cần kiểm tra cổng giao tiếp của HMI và PLC.

Tùy kết quả, phương án xử lý có thể là thay cáp, khắc phục đầu nối, điều chỉnh cấu hình hoặc sửa phần cứng.

8.4. Kiểm tra sau khi khắc phục

Sau sửa chữa, cần xác nhận HMI nhận được dữ liệu, hiển thị đúng trạng thái và không còn cảnh báo truyền thông thuộc phạm vi sự cố đã xử lý.

Đối với những hệ thống quan trọng, nên kiểm tra trong điều kiện vận hành được kiểm soát trước khi đưa vào sản xuất chính thức.

9. Quy trình sửa chữa màn hình HMI Allen-Bradley tại CATEC

Một quy trình sửa chữa rõ ràng giúp doanh nghiệp biết thiết bị đang ở giai đoạn nào, hạng mục nào cần xử lý và kết quả kiểm tra ra sao.

9.1. Bước 1: Tiếp nhận thông tin

Khách hàng cung cấp mã model, hiện tượng lỗi và thông tin vận hành trước khi xảy ra sự cố.

Nếu có thể, nên gửi hình ảnh tem máy, video lỗi và nội dung cảnh báo trên màn hình.

9.2. Bước 2: Kiểm tra ngoại quan

Kỹ thuật viên kiểm tra vỏ, LCD, bề mặt cảm ứng, đầu nối và các dấu hiệu bất thường như nứt vỡ, oxy hóa hoặc cháy linh kiện.

Đối với thiết bị có dấu hiệu chập điện hoặc cháy, cần ưu tiên biện pháp an toàn trước khi tiến hành các bước tiếp theo.

9.3. Bước 3: Chẩn đoán lỗi

Mục tiêu là xác định phạm vi hư hỏng và tránh thay linh kiện không cần thiết.

9.4. Bước 4: Báo phương án và chi phí

Sau khi kiểm tra, khách hàng được thông tin về phương án sửa chữa dự kiến, linh kiện cần thay, chi phí và thời gian xử lý.

Nếu có nguy cơ mất dữ liệu hoặc cần thay thế thiết bị, nội dung này cần được trao đổi trước khi tiến hành.

9.5. Bước 5: Tiến hành sửa chữa

Kỹ thuật viên thực hiện sửa chữa theo phương án đã thống nhất, sử dụng linh kiện phù hợp với model và yêu cầu kỹ thuật.

Các thao tác trên bo mạch cần tuân thủ quy trình chống tĩnh điện và an toàn điện.

9.6. Bước 6: Kiểm tra chức năng

Sau sửa chữa, cần kiểm tra khả năng khởi động, hiển thị, cảm ứng và các chức năng liên quan đến lỗi ban đầu.

Nếu lỗi liên quan đến truyền thông, cần kiểm tra kết nối trong điều kiện thử nghiệm phù hợp.

9.7. Bước 7: Bàn giao và bảo hành

Khi hoàn tất kiểm tra theo phạm vi đã thống nhất, thiết bị được bàn giao kèm thông tin sửa chữa và điều kiện bảo hành áp dụng.

Khách hàng nên lưu hồ sơ sửa chữa để thuận tiện theo dõi lịch sử thiết bị.

10. Chuyên thay linh kiện màn hình HMI Allen-Bradley PanelView

Thay linh kiện giúp khôi phục hoạt động của những bộ phận bị hỏng mà không nhất thiết phải thay toàn bộ màn hình.

10.1. Thay tấm cảm ứng

Tấm cảm ứng được thay khi đã xác định hư hỏng phần cứng và không còn khả năng hoạt động ổn định.

10.2. Thay LCD

LCD cần được thay khi có dấu hiệu hư hỏng không thể khắc phục bằng việc sửa cáp hoặc mạch điều khiển.

Trước khi thay, cần xác minh kích thước, độ phân giải, giao tiếp và các thông số liên quan.

10.3. Sửa chữa bo nguồn

Bo nguồn có thể được sửa khi hư hỏng nằm ở những linh kiện có thể phục hồi và phần mạch còn lại đáp ứng yêu cầu kỹ thuật.

Nếu hư hỏng lan rộng, cần đánh giá khả năng thay bo nguồn tương thích.

10.4. Sửa bo xử lý

Bo xử lý cần được kiểm tra khi HMI treo, không khởi động hoặc có dấu hiệu lỗi phần cứng.

Việc sửa chữa phải phân biệt lỗi phần cứng với lỗi dữ liệu hoặc phần mềm để tránh can thiệp không cần thiết.

10.5. Thay cáp và đầu nối

Cáp hoặc đầu nối được thay khi có dấu hiệu hư hỏng, tiếp xúc kém hoặc không đáp ứng yêu cầu kết nối.

Sau thay thế, cần kiểm tra khả năng truyền tín hiệu và độ ổn định của thiết bị.

10.6. Kiểm tra tính tương thích của linh kiện

Trước khi thay, cần đối chiếu mã model, mã linh kiện, điện áp, giao tiếp và cấu trúc lắp đặt.

Linh kiện không phù hợp có thể gây lỗi mới hoặc khiến thiết bị không thể hoạt động đúng chức năng.

11. Lợi ích khi sửa chữa màn hình PanelView thay vì thay mới

11.1. Tiết kiệm chi phí đầu tư

Nếu lỗi chỉ nằm ở LCD, tấm cảm ứng hoặc một phần bo mạch, sửa chữa có thể giảm chi phí so với việc mua màn hình mới.

Tuy nhiên, cần so sánh chi phí thực tế và đánh giá tuổi thọ còn lại của thiết bị trước khi quyết định.

11.2. Hạn chế thay đổi hệ thống

Thay màn hình mới có thể kéo theo công việc cấu hình, lắp đặt, kiểm tra tương thích và phục hồi ứng dụng.

Sửa chữa thiết bị hiện hữu có thể giúp hạn chế những thay đổi này nếu phần cứng và chương trình vẫn đáp ứng yêu cầu.

11.3. Giảm thời gian triển khai

Trong một số trường hợp, sửa chữa bộ phận bị hỏng có thể nhanh hơn việc tìm mua thiết bị thay thế và cấu hình lại hệ thống.

Tuy nhiên, thời gian thực tế còn phụ thuộc vào model, linh kiện và mức độ hư hỏng.

11.4. Bảo toàn dữ liệu và ứng dụng

Nếu thiết bị còn lưu chương trình quan trọng, sửa chữa có thể giúp giữ nguyên cấu hình hiện hữu.

Dù vậy, không có phương án nào bảo đảm giữ được toàn bộ dữ liệu trong mọi tình huống, đặc biệt khi bo xử lý hoặc bộ nhớ bị hư hỏng.

12. Chi phí sửa màn hình HMI Allen-Bradley PanelView

Chi phí sửa chữa phụ thuộc vào loại lỗi, model và mức độ hư hỏng. Vì vậy, cần kiểm tra thực tế trước khi xác định báo giá cuối cùng.

12.1. Các yếu tố ảnh hưởng đến giá sửa chữa

Model thiết bị: Các dòng PanelView có cấu trúc phần cứng và độ sẵn có của linh kiện khác nhau.

Mức độ hư hỏng: Lỗi đơn lẻ có thể có chi phí khác với trường hợp hỏng đồng thời LCD, cảm ứng và bo nguồn.

Loại linh kiện: Giá thay thế phụ thuộc vào mã linh kiện, nguồn cung và khả năng tương thích.

Tình trạng dữ liệu: Nếu cần xử lý ứng dụng hoặc phục hồi cấu hình, mức độ phức tạp có thể tăng.

Thời gian xử lý: Yêu cầu ưu tiên có thể phụ thuộc vào lịch kỹ thuật, khả năng cung cấp linh kiện và thời gian kiểm tra.

12.2. Cách nhận báo giá phù hợp

Để nhận báo giá sát với tình trạng thực tế, khách hàng nên cung cấp:

Mã model đầy đủ.
Hình ảnh tem thiết bị.
Mô tả hiện tượng lỗi.
Thông tin về thời điểm xảy ra sự cố.
Hình ảnh hoặc video nếu có dấu hiệu cháy, nứt hoặc mất hiển thị.
Yêu cầu về thời gian xử lý và điều kiện bảo hành.

Sau khi có thông tin, kỹ thuật viên có thể đánh giá sơ bộ và hướng dẫn bước tiếp theo.

12.3. Khi nào nên cân nhắc thay mới?

Trước khi thay, doanh nghiệp cần đánh giá khả năng tương thích, chương trình ứng dụng, giao thức truyền thông và cấu trúc lắp đặt.

13. Chính sách bảo hành sau sửa chữa

Bảo hành là yếu tố quan trọng giúp doanh nghiệp quản lý rủi ro sau khi sửa thiết bị công nghiệp.

13.1. Bảo hành theo hạng mục

Thời hạn bảo hành phụ thuộc vào linh kiện, phạm vi sửa chữa và thỏa thuận cụ thể.

Nếu áp dụng thời hạn 3–6 tháng cho một số hạng mục, thông tin cần được xác nhận rõ trên phiếu bảo hành hoặc hồ sơ bàn giao.

13.2. Phạm vi bảo hành

Phạm vi bảo hành cần nêu rõ bộ phận đã sửa hoặc thay thế, những lỗi được bảo hành và điều kiện áp dụng.

Các hư hỏng mới phát sinh do nguồn điện bên ngoài, nước xâm nhập, va đập hoặc tác động khác có thể cần được đánh giá riêng.

13.3. Tiếp nhận khi phát sinh lỗi

Khách hàng nên cung cấp mã thiết bị, thông tin sửa chữa trước đó và mô tả lỗi mới xuất hiện.

Việc kiểm tra sẽ xác định sự cố có thuộc phạm vi bảo hành hay không, từ đó thống nhất phương án xử lý.

13.4. Lưu trữ hồ sơ sửa chữa

Hồ sơ nên ghi nhận model, mã sản phẩm, hạng mục sửa chữa, linh kiện thay thế, ngày bàn giao và thời hạn bảo hành.

Những thông tin này hỗ trợ bộ phận bảo trì quản lý lịch sử thiết bị và theo dõi lỗi tái diễn.

14. Những lưu ý khi vận hành màn hình HMI Allen-Bradley

Bảo dưỡng đúng cách giúp hạn chế một số sự cố do môi trường, nguồn điện và thao tác sử dụng.

14.1. Bảo đảm nguồn cấp phù hợp

Nguồn cấp phải đúng thông số theo tài liệu của model. Doanh nghiệp nên kiểm tra định kỳ tình trạng nguồn, dây dẫn, cầu đấu và hệ thống bảo vệ.

Không tự ý thay đổi điện áp cấp hoặc đấu nối thiết bị theo kinh nghiệm khi chưa xác minh yêu cầu kỹ thuật.

14.2. Giữ môi trường lắp đặt phù hợp

Màn hình cần được lắp đặt trong điều kiện nhiệt độ, độ ẩm và mức độ bụi phù hợp với thông số của nhà sản xuất.

Nếu thiết bị được lắp trong tủ điện, cần bảo đảm điều kiện tản nhiệt và hạn chế hơi ẩm xâm nhập.

14.3. Vệ sinh màn hình đúng cách

Sử dụng phương pháp vệ sinh phù hợp với vật liệu bề mặt. Tránh để chất lỏng lọt vào khe hở, đầu nối hoặc khu vực bo mạch.

Không sử dụng hóa chất chưa được xác minh tương thích với bề mặt cảm ứng.

14.4. Kiểm tra dấu hiệu bất thường

Nếu màn hình chớp tắt, cảm ứng sai vị trí hoặc thiết bị khởi động lại bất thường, cần ghi nhận hiện tượng và kiểm tra sớm.

Nếu xuất hiện mùi khét, khói hoặc dấu hiệu cháy nổ, phải ngừng cấp điện theo quy trình an toàn và không tiếp tục thử thiết bị.

14.5. Sao lưu ứng dụng khi có thể

Đối với hệ thống quan trọng, doanh nghiệp nên lưu trữ bản sao chương trình HMI và thông tin cấu hình theo quy trình quản lý dữ liệu.

Việc sao lưu cần được thực hiện bằng công cụ và phương pháp tương thích với model, đồng thời tuân thủ quy định bảo mật của nhà máy.

15. Vì sao doanh nghiệp nên lựa chọn đơn vị sửa chữa chuyên nghiệp?

15.1. Có quy trình chẩn đoán rõ ràng

Đơn vị sửa chữa cần kiểm tra nguyên nhân, xác định phạm vi hư hỏng và thông báo phương án trước khi thực hiện.

15.2. Sử dụng linh kiện phù hợp

Linh kiện thay thế cần đáp ứng yêu cầu kỹ thuật và khả năng tương thích với model cụ thể.

15.3. Kiểm tra đầy đủ sau sửa chữa

Thiết bị cần được kiểm tra theo lỗi ban đầu, bao gồm hiển thị, cảm ứng, nguồn và truyền thông khi phù hợp.

15.4. Minh bạch về chi phí và bảo hành

Khách hàng nên được thông tin rõ về hạng mục sửa chữa, chi phí dự kiến, thời gian xử lý và điều kiện bảo hành.

15.5. Có khả năng tư vấn kỹ thuật

Đơn vị sửa chữa cần giải thích được nguyên nhân có thể gây lỗi, cách hạn chế tái diễn và những điều kiện vận hành cần lưu ý.

Quy trình sửa chữa màn hình HMI Allen-Bradley PanelView tại CATEC

Để đảm bảo chất lượng sau sửa chữa, chúng tôi áp dụng quy trình kiểm tra và phục hồi chuyên nghiệp.

Bước 1: Tiếp nhận và kiểm tra ban đầu

Kỹ thuật viên thực hiện:

Kiểm tra ngoại quan.
Kiểm tra nguồn cấp.
Kiểm tra bo nguồn.
Kiểm tra LCD.
Kiểm tra cảm ứng.
Đánh giá mức độ hư hỏng.

Bước 2: Chẩn đoán chuyên sâu

Thiết bị được kiểm tra bằng:

Máy hiện sóng.
Camera nhiệt.
Máy đo ESR.
Thiết bị phân tích tín hiệu.
Hệ thống test công nghiệp.

Quá trình này giúp xác định:

Linh kiện bị hỏng.
Điểm chạm chập.
Tình trạng LCD.
Lỗi cảm ứng.
Hư hỏng bo nguồn.

Bước 3: Tiến hành sửa chữa

Sau khi xác định nguyên nhân, kỹ thuật viên sẽ:

Thay thế linh kiện hư hỏng.
Sửa bo nguồn.
Khắc phục chạm chập.
Thay thế tấm cảm ứng.
Sửa chữa LCD.
Phục hồi bo điều khiển.
Vệ sinh và bảo dưỡng thiết bị.

Bước 4: Kiểm tra và chạy thử

Trước khi bàn giao, thiết bị được:

Chạy thử liên tục.
Kiểm tra cảm ứng.
Kiểm tra hiển thị.
Kiểm tra nguồn cấp.
Đánh giá nhiệt độ hoạt động.
Kiểm tra độ ổn định.

Chỉ những thiết bị đạt tiêu chuẩn kỹ thuật mới được bàn giao cho khách hàng.

Nguyên nhân khiến màn hình HMI Allen-Bradley PanelView bị hỏng

Thông qua quá trình sửa chữa thực tế, Trần Gia Automation nhận thấy các nguyên nhân phổ biến bao gồm:

Thiết bị hoạt động lâu năm

Sau nhiều năm vận hành liên tục:

Tấm cảm ứng bị lão hóa.
Đèn nền LCD suy giảm.
Tụ điện bị khô.
IC điều khiển hoạt động không ổn định.
Các mối hàn bị nứt.

Nguồn điện không ổn định

Các sự cố nguồn điện như:

Tăng áp đột ngột.
Sụt áp kéo dài.
Nhiễu điện công nghiệp.
Mất pha.
Đấu nhầm nguồn.

Có thể gây:

Nổ tụ điện.
Cháy bo nguồn.
Hỏng IC nguồn.
Chập mạch.

Môi trường làm việc khắc nghiệt

Những yếu tố ảnh hưởng trực tiếp đến tuổi thọ thiết bị gồm:

Nhiệt độ cao.
Độ ẩm lớn.
Bụi công nghiệp.
Hơi dầu.
Hóa chất ăn mòn.
Rung động liên tục.

Tác động cơ học và bảo trì không đúng kỹ thuật

Một số trường hợp hư hỏng phát sinh do:

Va đập trong quá trình vận chuyển.
Tháo lắp sai kỹ thuật.
Vệ sinh không đúng cách.
Tự sửa chữa khi không có thiết bị chuyên dụng

Hình ảnh thực tế việc sửa lỗi phần cứng và phần mềm màn hình công nghiệp HMI tại Công Ty Công Nghệ Catec Catec chuyên sửa màn hình HMI MCGS uy tín tại Thành phố hồ chí minh

Catec chuyên sửa màn hình HMI Xinje Touchwin uy tín tại Thành phố hồ chí minh

Catec chuyên sửa màn hình HMI weintek uy tín tại Thành phố hồ chí minh

Catec chuyên sửa màn hình HMI Siemens uy tín tại Thành phố hồ chí minh

Catec chuyên sửa màn hình HMI invt uy tín tại Thành phố hồ chí minh

Catec chuyên sửa màn hình HMI Allen bradley uy tín tại Thành phố hồ chí minh

Catec chuyên sửa màn hình HMI mitsubishi uy tín tại Thành phố hồ chí minh

Hãy liên hệ ngay CATEC để được hỗ trợ kiểm tra, bảo trì hoặc sửa chữa màn hình HMI

CÔNG TY TNHH KỸ THUẬT CÔNG NGHỆ CATEC
Holine : 0913121308
Địa chỉ tiếp nhận: 151/73/10, Liên Khu 4-5, Phường Bình Tân, TP. HCM
Email: catec.tech@gmail.com
Website: www.catecvn.com
Thời gian làm việc: Thứ 2 – Thứ 7 (8h00 – 17h30)
Dịch vụ sửa màn hình HMI tận nơi 24/7, xử lý sự cố khẩn cấp màn hình công nghiệp tại nhà máy.
Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
